Как эксплуатировать изделия из кварцевого стекла

Содержание

Эксплуатация изделий из кварцевого стекла сводится к четырём группам ограничений: температурный потолок, скорость термоциклирования, чистота поверхности и химическая совместимость среды.

Температурный потолок не единый: предельная длительная рабочая температура зависит от способа получения стекла и составляет 950 °C у синтетического fused silica, 1110 °C у газоплавленого и 1160 °C у электроплавленого (данные Heraeus Covantics). Кратковременно кварцевое стекло выдерживает 1200-1300 °C, размягчение начинается в диапазоне 1550-1710 °C и зависит от марки.

Нагрев и охлаждение ведут со скоростью 10-15 °C/мин и симметрично: ускоренный сброс температуры вызывает термоудар и сетку микротрещин в рабочей зоне изделия. Контакт с изделием голыми руками исключён: соли кожи содержат Na и K, которые ускоряют девитрификацию SiO₂. Работают в чистых хлопчатобумажных или неопудренных латексных перчатках.

По ГОСТ 19908-90 кварцевая посуда рассчитана на кислые и нейтральные вещества при температурах до 1000 °C; щёлочи в область применения не входят. Фтористоводородная кислота и её соли, включая NH₄HF₂, растворяют SiO₂ уже при комнатной температуре, поэтому рабочей средой они не служат и применяются только как реагенты очистки по регламенту. Ресурс тигля, трубы или чаши определяет соблюдение всех четырёх ограничений сразу: нарушение одного обесценивает остальные три.

Какие изделия и какой параметр ограничивает ресурс каждого

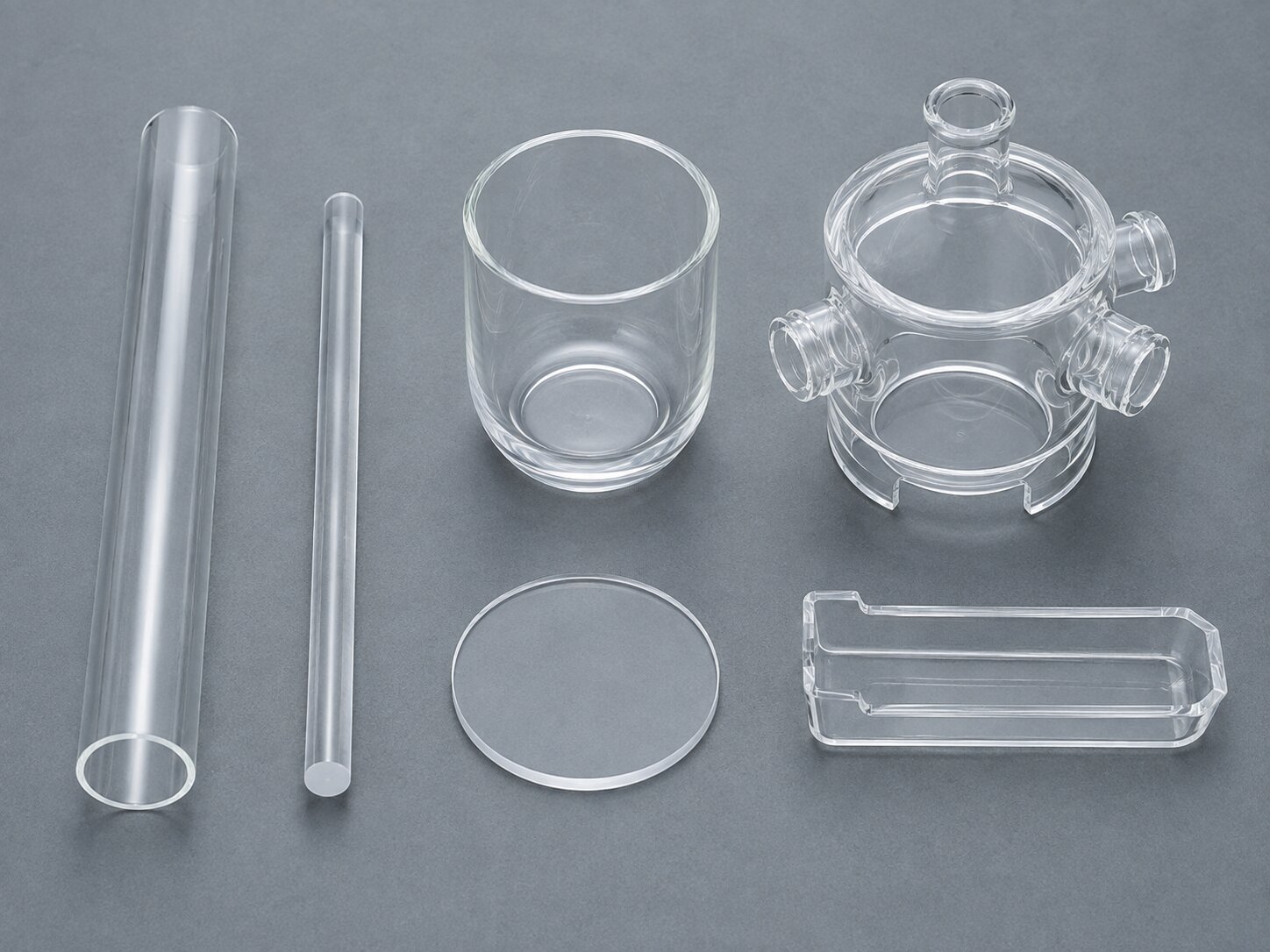

Виды изделий из кварцевого стекла: трубка, тигель, реактор, окно, лодочка

Ресурс кварцевой трубки в печи считают месяцами. Наконечник термопары в жидкой стали работает секунды. Эксплуатация изделий из кварцевого стекла подчиняется общим физическим ограничениям, но изделия при одинаковом составе SiO₂ отбраковывают по разным признакам: кварцевые трубки Ø10-300 мм — по геометрии, чехлы УФ-установок — по падению пропускания на 254 нм.

Паспортная область применения задаёт границу жёстче температурного предела: у наконечников термопар потолок тот же, что у кварцевой лабораторной посуды, но в расплаве их выдержка ограничена 20 с.

Температурный потолок или же почему цифра 1200 °C неверна без уточнения

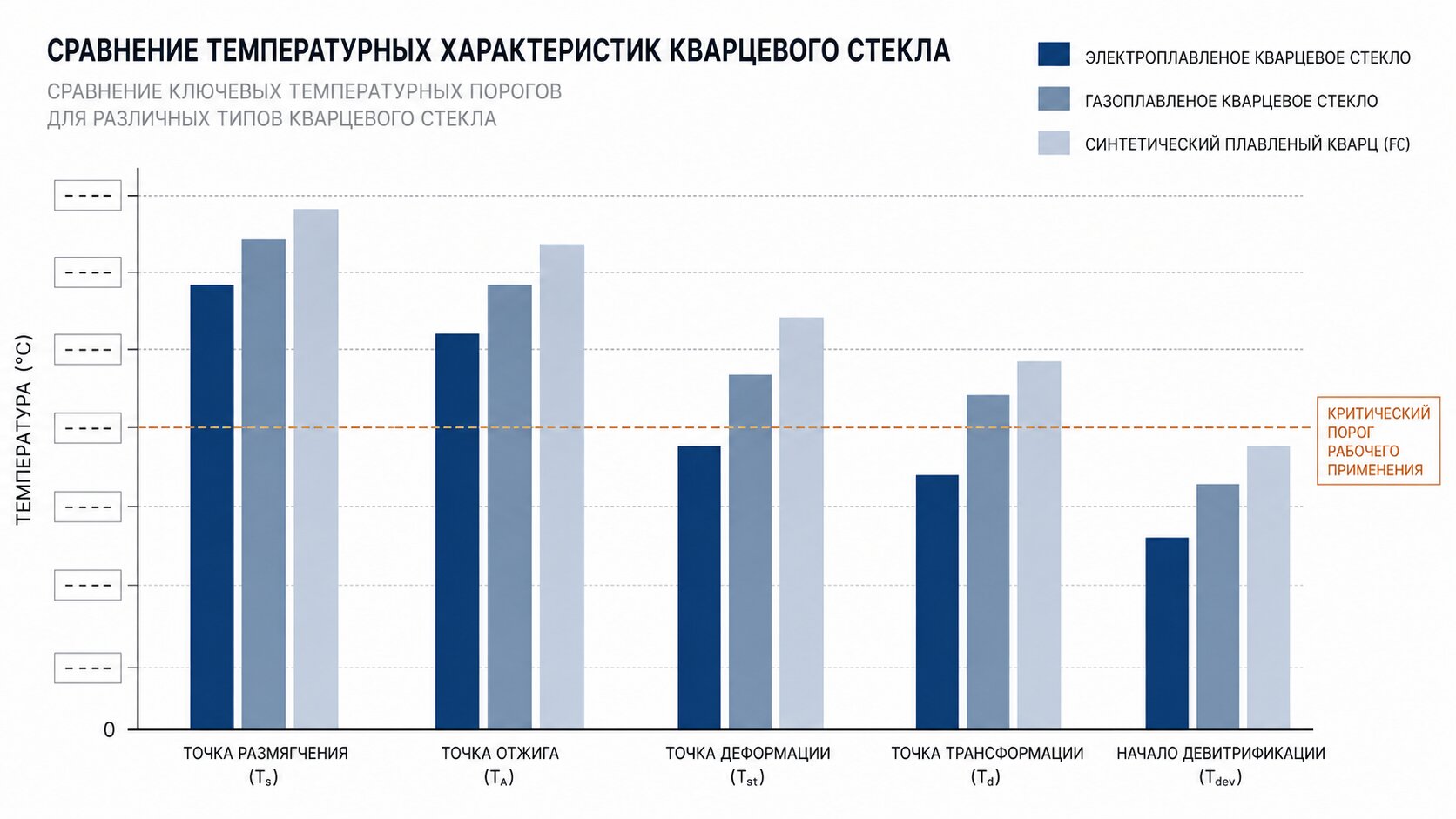

Температурные режимы эксплуатации кварцевого стекла трёх типов: таблица порогов

Максимальная длительная температура у трёх типов кварцевого стекла различается на 210 °C, хотя в прайсах все три проходят под одним названием. Запрос «рабочая температура кварцевого стекла» без уточнения способа получения заготовки ответа не имеет: электроплавленое стекло работает до 1160 °C, а синтетический fused silica до 950 °C. Значения ниже приведены по данным Heraeus Covantics.

Какой тип стекла указан в паспорте вашего изделия, электроплавленый или синтетический? Разница в 210 °C между ними решает, выдержит ли деталь заявленный режим печи.

Практическая граница эксплуатации проходит не по размягчению, а по strain point: ниже неё остаточные напряжения релаксируют за разумное время, выше стекло ведёт себя как вязкая среда, и быстрое охлаждение вносит напряжения заново. Столбец кратковременных температур описывает разовые выдержки, а не режим печи: те самые 1200 °C, которые в каталогах называют рабочими для кварца, у синтетического стекла стоят именно в этой колонке. Диссоциация SiO₂ начинается около 2000 °C, но это верхняя физическая граница, не эксплуатационная.

Плотность плавленого стекла 2,203 г/см³, синтетического 2,201 г/см³. Потолок изделия всегда ниже потолка материала. ГОСТ 19908-90 ограничивает кварцевую посуду 1000 °C независимо от марки стекла. Формулировка «рабочая температура кварцевого стекла 1200 °C» без указания типа стекла и типа изделия некорректна. У поставщика спрашивают способ получения заготовки и марку: марки КУ-1, КУ-2, КВ, КИ по ГОСТ 15130-86 разводятся не только по пропусканию, но и по технологии плавки.

Термоудар и термоциклирование

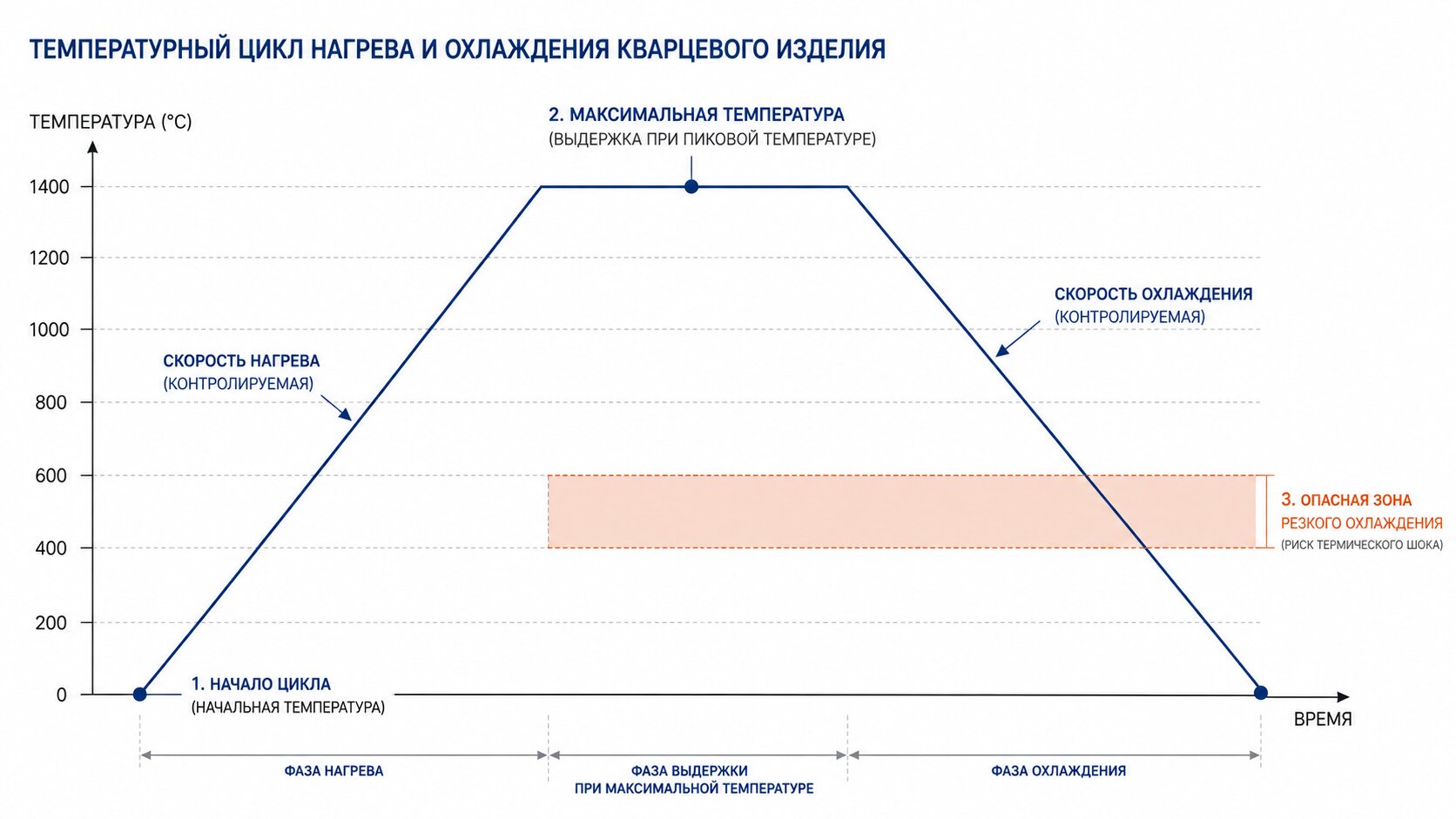

Режим нагрева и охлаждения кварцевого стекла и опасная зона инверсии

Предел скорости составляет 10-15 °C/мин, и он одинаков для нагрева и для охлаждения: ветвь остывания задаёт тот же порог, что и разогрев. Термоудар — разрушение от градиента температуры по толщине стенки, а не от абсолютной температуры. ТКЛР кварцевого стекла 5,5×10⁻⁷ K⁻¹, у боросиликатного 33×10⁻⁷ K⁻¹, то есть при рабочей температуре до 500 °C разница шестикратная: при равном перепаде боросиликат накапливает во столько же раз большие напряжения. Теплопроводность кварцевого стекла 1,38 Вт/(м·K), и низкое значение работает против толстой стенки: массивное изделие прогревается неравномернее тонкостенного.

Жёсткая фиксация обоих концов трубки при нагреве даёт механическое напряжение и трещину на первом же выходе на температуру. Один конец оставляют свободным, точечные опоры исключены. Тем же ограничением объясняются причины растрескивания кварцевой колбы в держателях с двумя закреплёнными фланцами.

Режим термоциклирования:

• нагрев 10-15 °C/мин, ступеней быстрее этого порога в программе нет;
• охлаждение симметрично нагреву: естественное остывание печи предпочтительнее принудительного, горячее изделие не обдувают и не выносят из зоны нагрева;
• свобода расширения: один конец не закреплён, опоры площадные, компенсационный зазор заложен на весь ход удлинения;
• поправка на толщину: при стенке свыше 3 мм скорость снижают ниже 10 °C/мин.

По данным Momentive Technologies, отжиг ведут с охлаждением до 100 °C/ч для сечений тоньше 25 мм, а остаточные напряжения по регламенту производителя составляют 1,7×10⁵-20,4×10⁵ Па. В стенке тигля индукционной печи градиент доходит до 200 К/см, и уровень напряжений за цикл задаёт именно он, а не температура расплава; механика разобрана в материале термоудар по кварцевому стеклу.

Испытательный режим ГОСТ 8680-73 (стандарт отменён с 01.01.1988 и используется только как справочный ориентир) переводит правила эксплуатации кварцевого стекла в проверяемые цифры: трубы со стенкой до 3 мм нагревают до 800 °C, со стенкой свыше 3 мм до 600 °C, затем погружают на 5 мин в дистиллированную воду при 20±5 °C. Испытание повторяют не менее 15 раз, трещин и отколов быть не должно.

Чистота поверхности и девитрификация

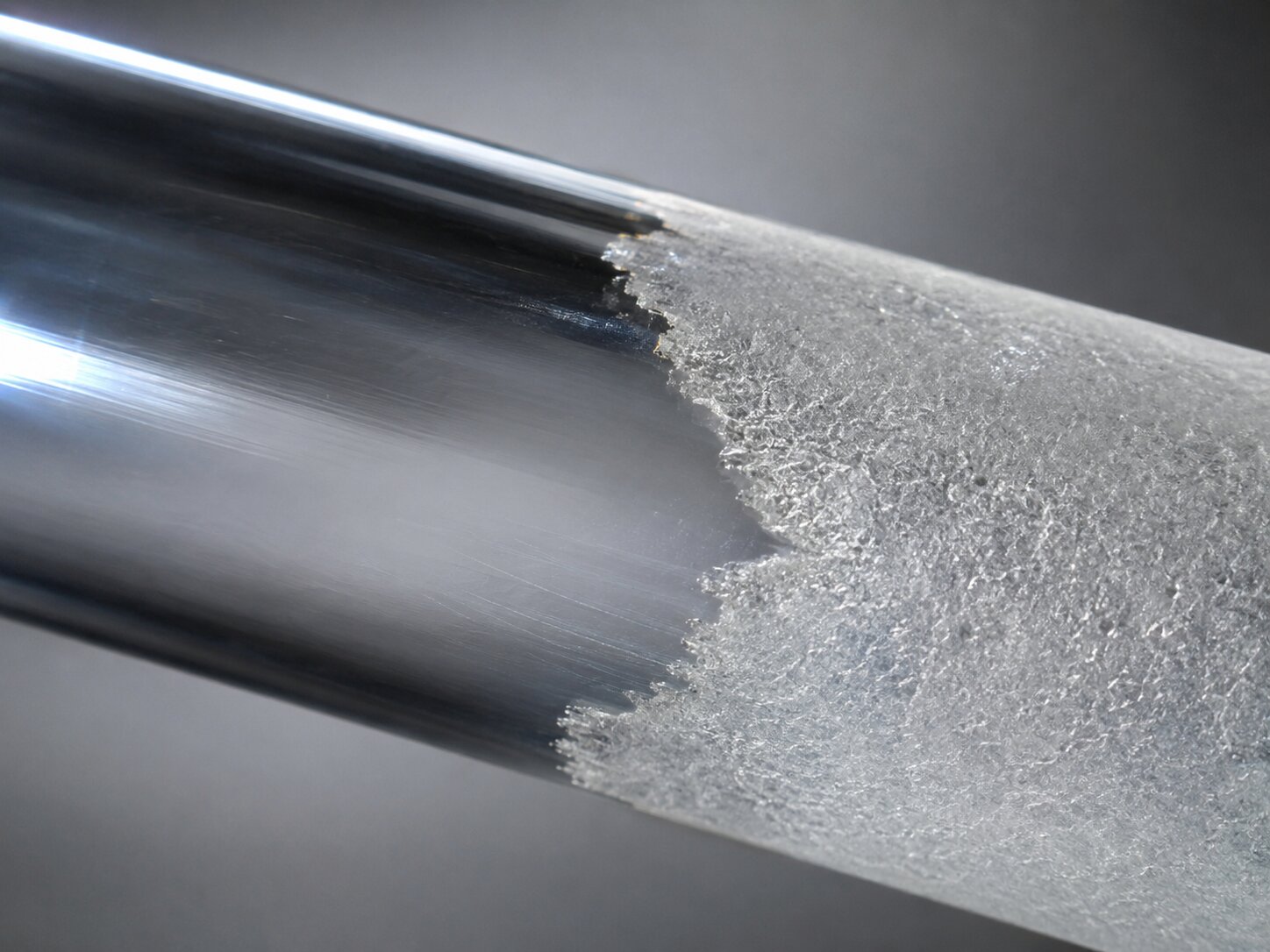

Девитрификация кварцевого стекла: молочная зона расстекловывания на стенке трубки

Порог 1000 °C делит эксплуатацию надвое: ниже него расстекловывание практически не идёт, выше достаточно следовых количеств щелочей. Девитрификация — переход аморфного SiO₂ в кристобалит, который ускоряют щелочные загрязнения. Щелочные и щёлочноземельные соединения работают минерализатором: каждая частица становится центром кристаллизации, от которого растёт кристобалитовая плёнка. Heraeus Covantics формулирует это без оговорок: материал чувствителен к таким соединениям в следовых количествах.

Самый частый источник загрязнения, соли кожи с натрием и калием, попадает на изделие при обычной перестановке. Отпечаток пальца на холодном изделии становится очагом расстекловывания после первого же выхода на температуру; механику разбирает отдельный материал о том, почему кварцевую колбу нельзя брать голыми руками.

Пять источников, которые снимают ресурс изделия:

• соли кожи (Na, K);
• щелочная бытовая химия и моющие средства;
• ржавчина и железосодержащая пыль от оснастки;
• цементная и строительная пыль в цехе;
• стоячие капли воды и водяные пятна после мойки.

Трещина возникает не при нагреве. Закристаллизованный слой отличается от аморфной матрицы плотностью и расширением, а кристобалит на остывании проходит инверсию при 200-270 °C, и стенка рвётся именно в этом диапазоне. Процесс необратим: девитрификация кварцевого стекла обратным отжигом не снимается.

Отсюда правило перчаток. Momentive требует постоянного применения чистых хлопчатобумажных. Technical Glass Products формулирует требование шире: подойдут безворсовые либо латексные без пудры, а опудренные исключены, потому что тальк сам работает загрязнителем. Контакт голыми руками исключён на всех операциях, от распаковки до загрузки, и это базовое требование к тому, как работать с кварцевым стеклом. При 1200 °C трубку поворачивают на 90° каждые 2 часа в течение первых 8-30 часов работы: так снимают провисание и локальную кристаллизацию.

Химическая совместимость среды

Щёлочь разрушает кварцевое стекло по реакции 2NaOH + SiO₂ → Na₂SiO₃ + H₂O: гидроксид-ион разрывает связи Si–O, кремний уходит в растворимый силикат, стенка теряет толщину и прочность. Согласно ГОСТ 19908-90, область применения кварцевой посуды охватывает кислые и нейтральные вещества при температурах до 1000 °C; щёлочи в неё не входят, и щелочная загрузка означает выход за паспортную область применения, а не просто жёсткий режим работы. Агрессивность растёт в ряду NH₄OH → LiOH → NaOH → KOH, карбонаты действуют сильнее соответствующих гидроксидов.

HF растворяет SiO₂ при любой температуре и любой концентрации, поэтому фторидные среды несовместимы с кварцевым стеклом как рабочая среда; нормированное травление по регламенту очистки сюда не относится. H₃PO₄ выходит за границу совместимости выше 300 °C. Кислоты кроме HF и нейтральные среды остаются рабочим диапазоном, ради которого изделия из кварцевого стекла ставят вместо боросиликатных; детальный разбор собран в материале химическая несовместимость кварцевого стекла.

Плотность силанольных групп Si–OH на полностью гидроксилированной поверхности достигает 4,59 на нм², и каждая такая группа работает центром связывания. Поверхность удерживает загрязнения без нагрева, поэтому среду контролируют и при комнатной температуре, а не только в рабочем цикле.

Приёмка партии, хранение и вывод на режим

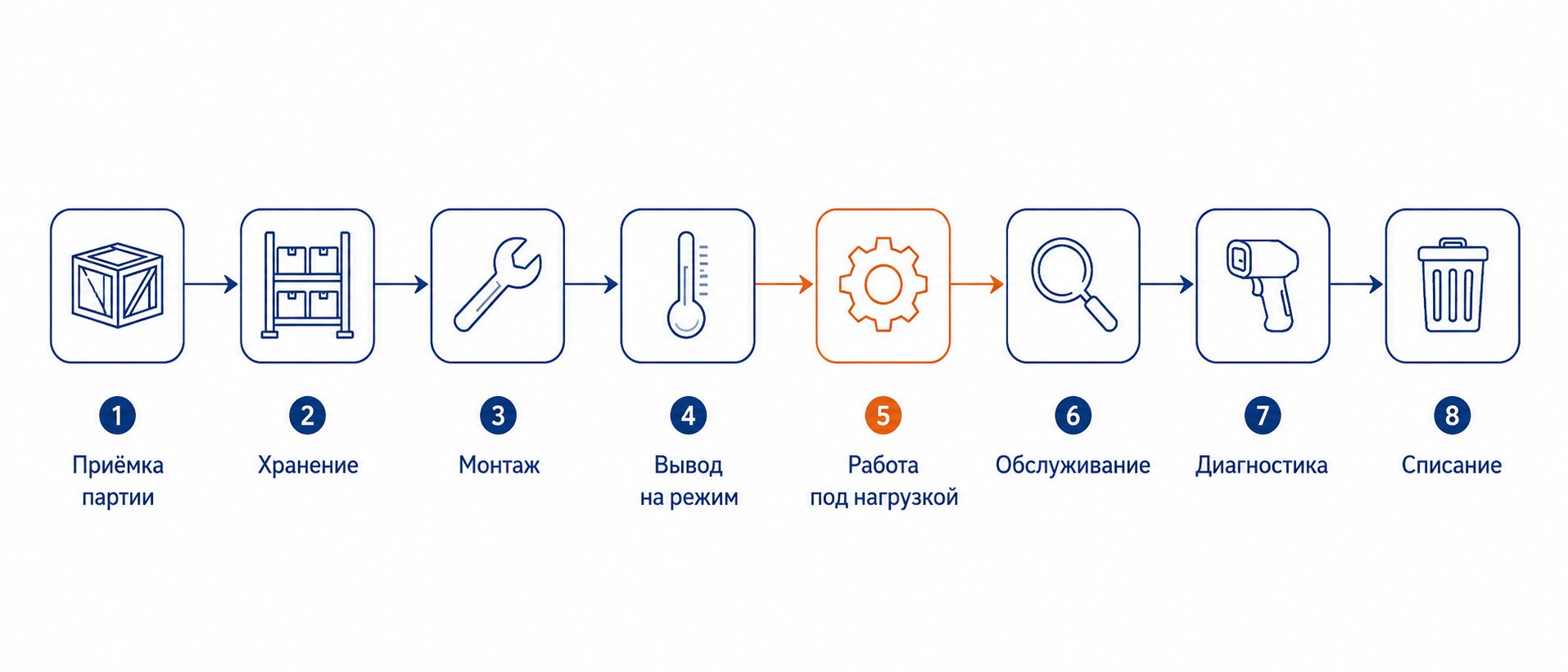

Жизненный цикл изделия из кварцевого стекла: от приёмки партии до списания

Партия с содержанием OH 10 ppm и партия с 120 ppm при одном температурном режиме отрабатывают разное число циклов. Эксплуатация изделий из кварцевого стекла начинается не с первого нагрева, а с приёмки: разброс ресурса закладывается на складе и на монтаже.

Входной контроль партии

Изделие проверяют по шести позициям до установки в оснастку:

1. Марка стекла (КУ-1, КУ-2, КВ, КИ) и ссылка на ГОСТ 15130-86 в сопроводительных документах.
2. Геометрия: стрела прогиба не более 6 мм на 1 м длины.
3. Отколы на торцах не более 3 мм. Ориентир по ГОСТ 8680-73, отменённому с 01.01.1988 и применяемому как справочный.
4. Видимые дефекты: свили, пузыри, инородные включения, риски — критерии в разборе как определить брак в кварцевом стекле.
5. Чистота поверхности сразу после распаковки.
6. Содержание OH-групп в паспорте партии.

Мы держим OH-группы каждой поступающей партии в границах 5-150 ppm и проверяем качество до отгрузки: этот показатель определяет фактический ресурс изделия сильнее, чем указанная в паспорте марка стекла. По отраслевым оценкам, при содержании OH выше 30 ppm и температуре выше 1050 °C скорость роста кристобалита выше на 30-45%, и срок службы кварцевого стекла у двух партий при одинаковом режиме различается кратно. Под длительную работу выше 1050 °C марку выбирают по OH, а не по цене: химическая чистота кварцевого стекла здесь дороже скидки.

Хранение и обращение между циклами

Заводскую упаковку снимают непосредственно перед монтажом. Перчатки нужны на всех операциях, включая распаковку. Место хранения отводят отдельное, без контакта с металлической оснасткой, ржавчиной и цементной пылью.

Трубки до 3000 мм кладут на распределённые опоры. После мойки изделие сушат полностью. Маркировку партии сохраняют до конца эксплуатации: при отказе изделие связывают с паспортом и фактическим режимом.

Монтаж и вывод на режим

Один конец изделия оставляют свободным, точечные опоры исключают, нагрузку распределяют по длине. Между стенкой изделия и нагревателями оставляют зазор. Первый прогрев ведут ступенчато, со скоростью 10-15 °C/мин и выдержками на промежуточных ступенях. Эта операция решает две задачи сразу: релаксирует напряжения, оставшиеся от формовки, и выгоняет с поверхности адсорбированные газы. Охлаждение симметричное, теми же ступенями. Схемы креплений и графики собраны в разборе монтаж и прогрев кварцевых трубок в печи.

Очистка кварцевого стекла: составы, концентрации, время

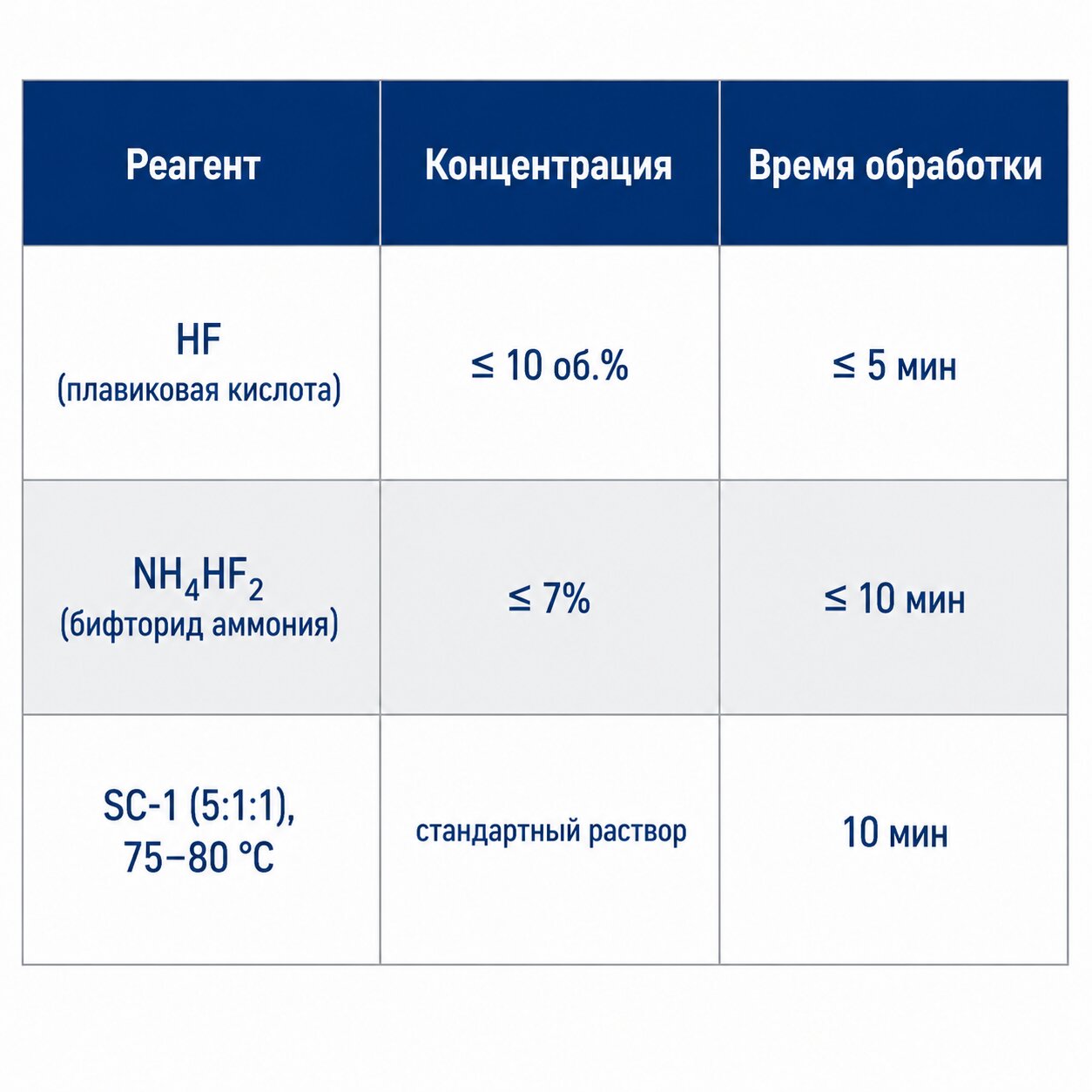

Таблица очистки кварцевого стекла: реагент, концентрация, время обработки | Режимы очистки кварцевого стекла: реагенты, концентрации, время

Очистку кварцевого стекла фтористоводородной кислотой ограничивают жёстко: не более 10 об.% и не дольше 5 минут, дальше начинается неконтролируемое травление. Скорость съёма SiO₂ доходит до 1 мкм/мин, и превышение времени или концентрации уводит толщину стенки за чертёж, а микрорельеф после такой обработки усиливает рассеяние.

Финальная промывка после любого травления идёт многократно, деионизованной водой; затем изделие сушат полностью, водяные пятна и стоячие капли недопустимы.

Щёлочи и бытовая химия запрещены в любой концентрации, как и абразивные пасты, порошки и металлические ёршики. HF и NH₄HF₂ здесь работают реагентами очистки с нормированной выдержкой, а не рабочей средой. Работы с HF ведут по регламенту предприятия: подготовленным персоналом, в СИЗ, на оборудованном участке. Границы по обоим реагентам приведены в рекомендациях Momentive Technologies; Technical Glass Products даёт те же значения.

Очистку кварцевого стекла с травлением нельзя повторять бесконечно: каждый цикл снимает материал, поэтому изделие с многократным травлением в анамнезе проверяют по геометрии, а не по внешнему виду. Здесь и лежат основные трудности очистки изделий из кварцевого стекла. Белая матовая зона после озоления — расстекловывание, а не загрязнение; фториды её не снимут, а усилят рельеф.

Диагностика деградации, ресурс и критерии списания

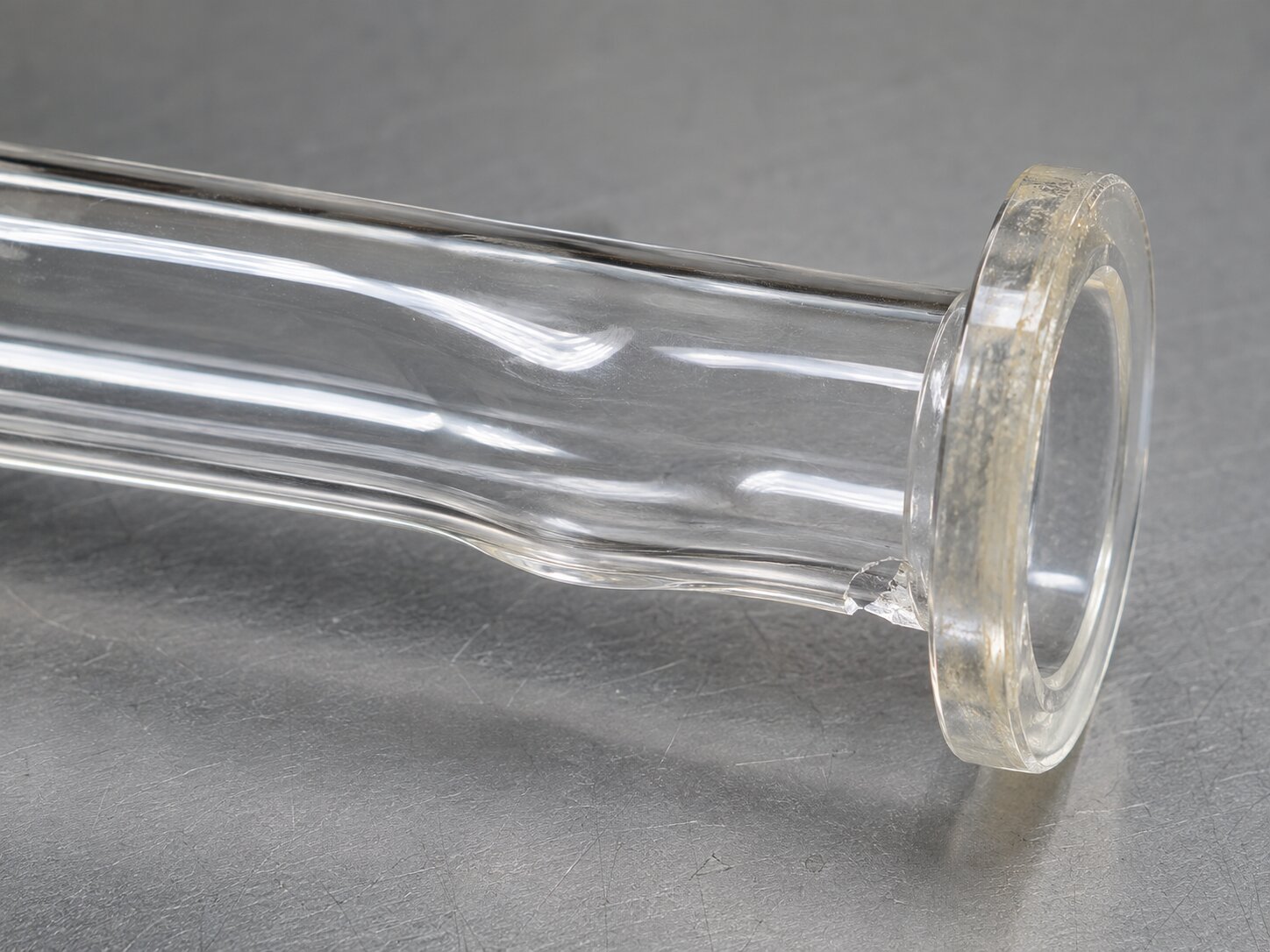

Типичные признаки деградации кварцевого стекла при эксплуатации

Срок службы кварцевого стекла измеряют не календарём, а числом выходов на верхний температурный предел, чистотой поверхности и содержанием OH-групп в стекле. Диагностика замыкает цикл эксплуатации изделий из кварцевого стекла: осмотр перед запуском обходится дешевле аварийной замены в середине процесса. Непрерывный высокотемпературный режим расходует ресурс медленнее, чем те же часы, разбитые на десятки пусков.

Перед каждым запуском изделие осматривают по шести признакам:

1. Молочная или матово-белая зона на поверхности — расстекловывание, чаще всего от локального загрязнения; в закристаллизованном слое растёт кристобалит. Стадии процесса на примере трубки разобраны отдельно: почему мутнеет кварцевая трубка.
2. Провисание и потеря геометрии у горизонтальных трубок после длительной работы на верхнем пределе температуры.
3. Сколы на торцах, риски и царапины: концентраторы напряжений, с них пойдёт трещина при следующем термоцикле.
4. Неотмываемый налёт после штатной процедуры очистки.
5. Падение пропускания у УФ-чехлов: карбонатно-железистая корка толщиной 0,1 мм отнимает на линии 254 нм от 10 до 15%.
6. Потемнение стекла без налёта: соляризация, то есть накопление в SiO₂ центров окраски под жёстким ультрафиолетом.

Железо в воде выше 0,3 мг/л даёт бурый Fe(OH)₃, который цементирует минеральную плёнку, поэтому периодичность замены кварцевых стёкол в УФ-установках на такой воде короче.

Критерий списания однозначен: неотмываемый после штатной очистки налёт или механическое повреждение означают замену, а не восстановление. Изделие с трещиной в работу не возвращают ни после промывки, ни после отжига. На примере лодочки для элементного анализа этот критерий разобран отдельно: возможно ли восстановить кварцевую лодочку. Закристаллизованный слой снижает термостойкость: деталь, прошедшая расстекловывание, разрушается на остывании при перепаде, который держала год назад. Отличить безобидную риску от предвестника разрушения помогает справочник дефектов кварцевого стекла.

Что регулирует эксплуатацию в нормативной базе

Предприятие, пишущее внутреннюю инструкцию по кварцевым трубкам в своём цехе, не найдёт в Приказе Минтруда России №901н, раздел XI ни скоростей нагрева, ни требований к перчаткам: документ написан для производителя стекла. Правила эксплуатации кварцевого стекла у потребителя задают паспорт изделия, ГОСТ на его тип и регламент изготовителя.

Внутренний регламент собирают из трёх источников: область применения по ГОСТ на изделие, режимы из паспорта и рекомендаций производителя стекла, требования охраны труда под свой процесс. Ссылка на отменённый ГОСТ 8680-73 в действующем документе — формальная ошибка. Сводный перечень действующих стандартов приведён в материале ГОСТы и ТУ на кварцевое стекло.

Чек-лист типовых ошибок эксплуатации

Эксплуатация изделий из кварцевого стекла ломается на десяти повторяющихся ошибках, и все они проверяются до запуска цикла. Вопрос о том, как работать с кварцевым стеклом, на практике сводится к тому, чтобы ни один пункт этой таблицы не оказался нарушен.

Частые вопросы

Какая рабочая температура у изделий из кварцевого стекла?

Длительная рабочая температура определяется способом получения стекла: 950 °C у синтетического fused silica, 1110 °C у газоплавленого, 1160 °C у электроплавленого. Кратковременно допустим выход на 1200-1300 °C. Кварцевая посуда по ГОСТ 19908-90 ограничена 1000 °C независимо от марки стекла.

Почему кварцевое стекло нельзя брать голыми руками?

На отпечатке пальца остаются соли с натрием и калием. Щелочные металлы работают минерализатором и запускают девитрификацию при нагреве выше 1000 °C — след от руки превращается в очаг расстекловывания. Работают в чистых хлопчатобумажных или неопудренных латексных перчатках; опудренные вносят на поверхность тальк.

Чем можно мыть изделия из кварцевого стекла?

HF концентрацией не более 10 об.% и не дольше 5 минут; бифторид аммония NH₄HF₂ не более 7% и не дольше 10 минут; состав SC-1 (H₂O : NH₄OH : H₂O₂ = 5:1:1) при 75-80 °C в течение 10 минут для органики. Жировые следы снимают полностью испаряющимися растворителями. Щёлочи, бытовая химия и абразив запрещены. После травления изделие многократно промывают деионизованной водой.

Какая скорость нагрева и охлаждения безопасна?

10-15 °C/мин, симметрично на нагрев и на охлаждение. Разрушение вызывает градиент температуры по толщине стенки, а не абсолютная температура, поэтому толстостенное изделие выводят на режим медленнее тонкостенного. Горячее изделие не обдувают и не выносят из зоны нагрева.

Сколько служит кварцевая трубка или тигель в печи?

Ресурс задаёт не календарный срок, а число выходов на высокую температуру, чистота поверхности и содержание OH-групп в стекле. Непрерывный высокотемпературный режим срок службы продлевает, частые циклы нагрев-остывание сокращают. По отраслевым оценкам, при содержании OH выше 30 ppm и температуре выше 1050 °C кристобалит растёт на 30-45% быстрее.

Что категорически нельзя делать с кварцевым стеклом?

Контакт со щёлочью в любой концентрации: 2NaOH + SiO₂ → Na₂SiO₃ + H₂O, кремний уходит в растворимый силикат. H₃PO₄ несовместима с кварцевым стеклом выше 300 °C, HF растворяет SiO₂ при любой температуре. Жёсткая фиксация обоих концов трубки при нагреве и работа без перчаток дают отказ в первом же рабочем цикле.

Как хранить изделия между рабочими циклами?

В заводской упаковке или закрытой таре, сухими, без контакта с металлической оснасткой, ржавчиной и цементной пылью. Стоячие капли воды дают очаги девитрификации, поэтому после мойки изделие сушат полностью. Маркировку партии сохраняют: она связывает изделие с паспортом и отработанным режимом.
