Ремонт или замена кварцевой лодочки, как принять правильное решение

Содержание

Восстановление кварцевой лодочки возможно при поверхностных дефектах и оправдано экономически, тогда как сквозные повреждения и коробление переводят оснастку в замену. Главный диагностический признак деградации — расстекловывание (девитрификация), переход аморфного SiO₂ в кристобалит с образованием матово-белого налёта. Старт процесса фиксируется при 1000-1150°C, выше 1200°C скорость кристаллизации резко растёт. Лёгкую девитрификацию и поверхностный налёт снимают травлением плавиковой кислотой (HF 10%, несколько минут, комнатная температура) с последующей промывкой деионизованной водой. Локальный проплав или одиночную трещину закрывают наплавкой прозрачного кварца с огневой полировкой зоны ремонта. А что делать, если кристобалит пророс на всю толщину стенки? Сквозной кристобалит, сквозные трещины, сколы кромки и коробление дна дают однозначный повод для списания, поскольку прочность и геометрия уже не восстанавливаются. Рабочая температура кварцевого стекла держится до 1200°C, размягчение наступает при 1550°C, и этот запас определяет границу между ремонтом и утилизацией. Диагностику проводят визуально (характер налёта, прозрачность) и по геометрии (отклонение дна от плоскости). Правильная оценка дефекта до ремонта экономит реактивы и время оператора.

Где работает кварцевая лодочка и почему она портится

Открытый лоток из прозрачного кварцевого стекла SiO₂ держит высокую температуру и пропускает агрессивную атмосферу к садке без деформации. Кварцевая лодочка для трубчатой печи несёт образцы, порошки и диффузанты вдоль рабочей зоны, где садку нужно равномерно прогреть и при этом не загрязнить.

Где её ставят:

• Полупроводниковая диффузия: носитель кремниевых пластин в диффузионной печи, держатель твердотельных источников P₂O₅ и подача POCl₃.
• Элементный анализ: сжигание навески при контролируемом потоке кислорода (CHNS, определение углерода и серы).
• CVD и осаждение покрытий: подложкодержатель в реакционной зоне.
• Отжиг и синтез порошков: спекание оксидов, прокалка, кристаллизация при изотермической выдержке.

Износ задают три фактора. Циклический нагрев и охлаждение между 20 и 1200°C нагружают стенку на термоудар. Контакт с садкой и реагентами (щелочи, фосфаты, металлы) запускает девитрификацию, кристаллизацию поверхности с потерей прозрачности. Близость к точке размягчения ведёт к провисанию длинных лодочек под собственным весом.

Стойкость зависит и от исходного сырья: марка стекла определяет содержание примесей и температурный потолок, поэтому подбор по маркам кварцевого стекла КУ-1, КУ-2, КВ, КИ идёт до заказа. Лодочка работает в одном комплекте с остальной кварцевой лабораторной посудой, и режим печи решает, какой механизм порчи сработает первым.

Свойства кварца и механизм деградации

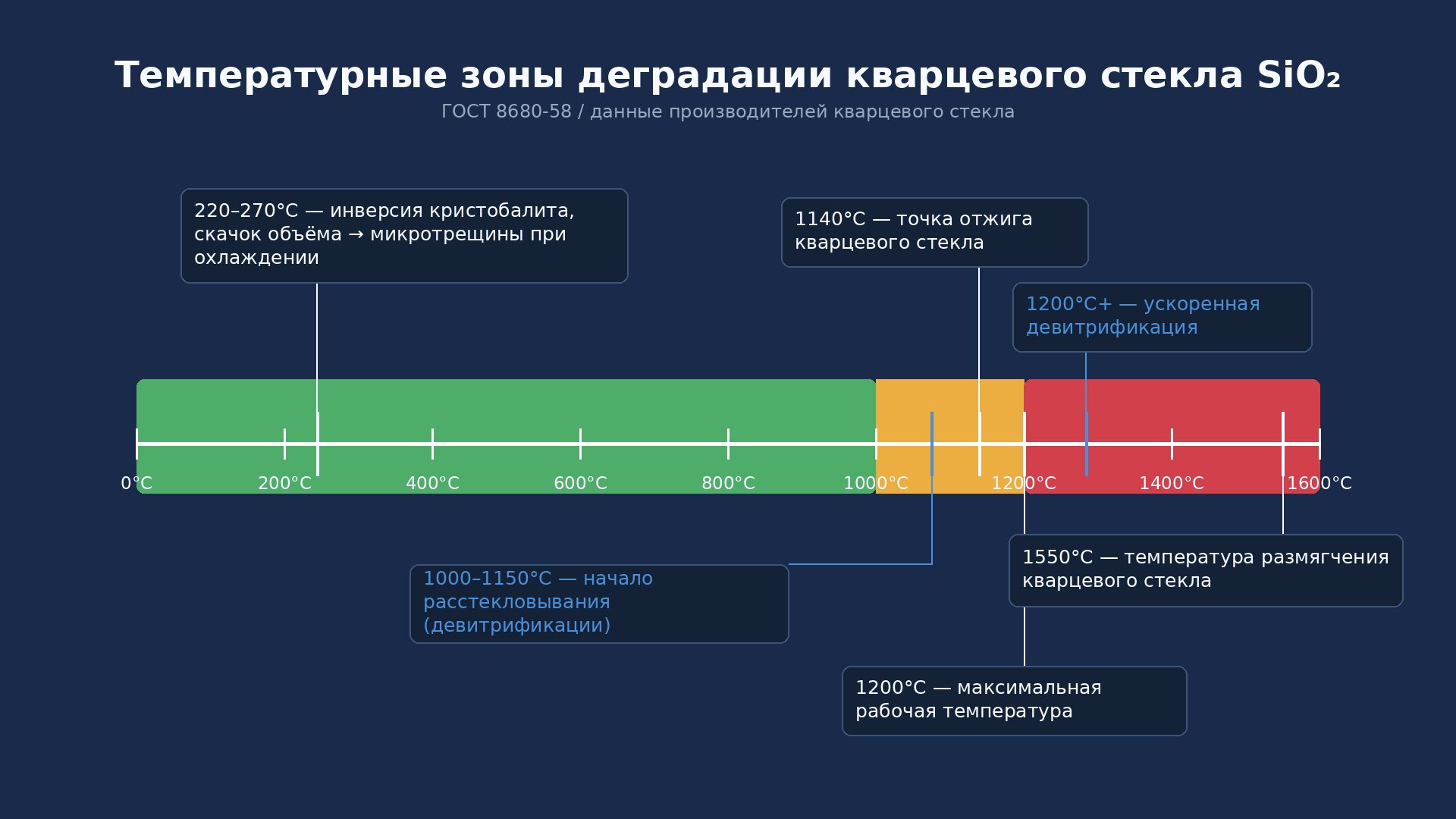

Температурная шкала деградации кварцевого стекла — расстекловывание кристобалит от 1000°C до 1550°C

Прозрачное кварцевое стекло выдерживает длительный нагрев до 1200°C при коэффициенте теплового расширения почти на порядок ниже, чем у боросиликата. Именно низкий ТКЛР даёт ему стойкость к термоудару, но он же перестаёт работать, как только меняется структура материала.

Расстекловывание кварцевой лодочки начинается с перестройки аморфного SiO₂ в кристаллическую фазу кристобалит, тот же по составу SiO₂, но с упорядоченной решёткой. Процесс стартует при 1000-1150°C и резко ускоряется выше 1200°C. Внешне девитрификация читается сраз, кварцевая лодочка помутнела, по поверхности расползается матово-белый налёт. Запускают кристаллизацию загрязнения, и список их короткий, но коварный: щёлочи и соли натрия и калия, отпечатки пальцев, водяные пятна, осевшая пыль. Достаточно один раз взять разогретую деталь голой рукой, чтобы в следующем цикле на месте отпечатка появилась матовая зона, с которой стартует кристаллизация всей стенки.

Главная опасность приходит не в печи, а при остывании. Кристобалит проходит фазовую инверсию в диапазоне 220-270°C, и этот переход сопровождается скачком объёма. Аморфное стекло такой скачок просто не переживает, расстеклованная зона покрывается сеткой микротрещин, лодочка теряет геометрию и трескается. Прозрачное кварцевое стекло по ГОСТ 8680-58 нормируется по термической и химической стойкости именно как чистый материал, и любой посторонний слой на поверхности эти нормированные показатели обнуляет.

Что меняется на загрязнённой детали? Низкий ТКЛР больше не спасает. Чистый кварц легко держит термоудар, но закристаллизованный или покрытый солями участок расширяется неравномерно и лопается при перепаде, который новая лодочка не заметила бы. К этому добавляется химическая несовместимость, щёлочи разъедают сетку SiO₂ при температуре, а плавиковая кислота растворяет кварц даже на холоде.

Диагностика дефектов лодочки

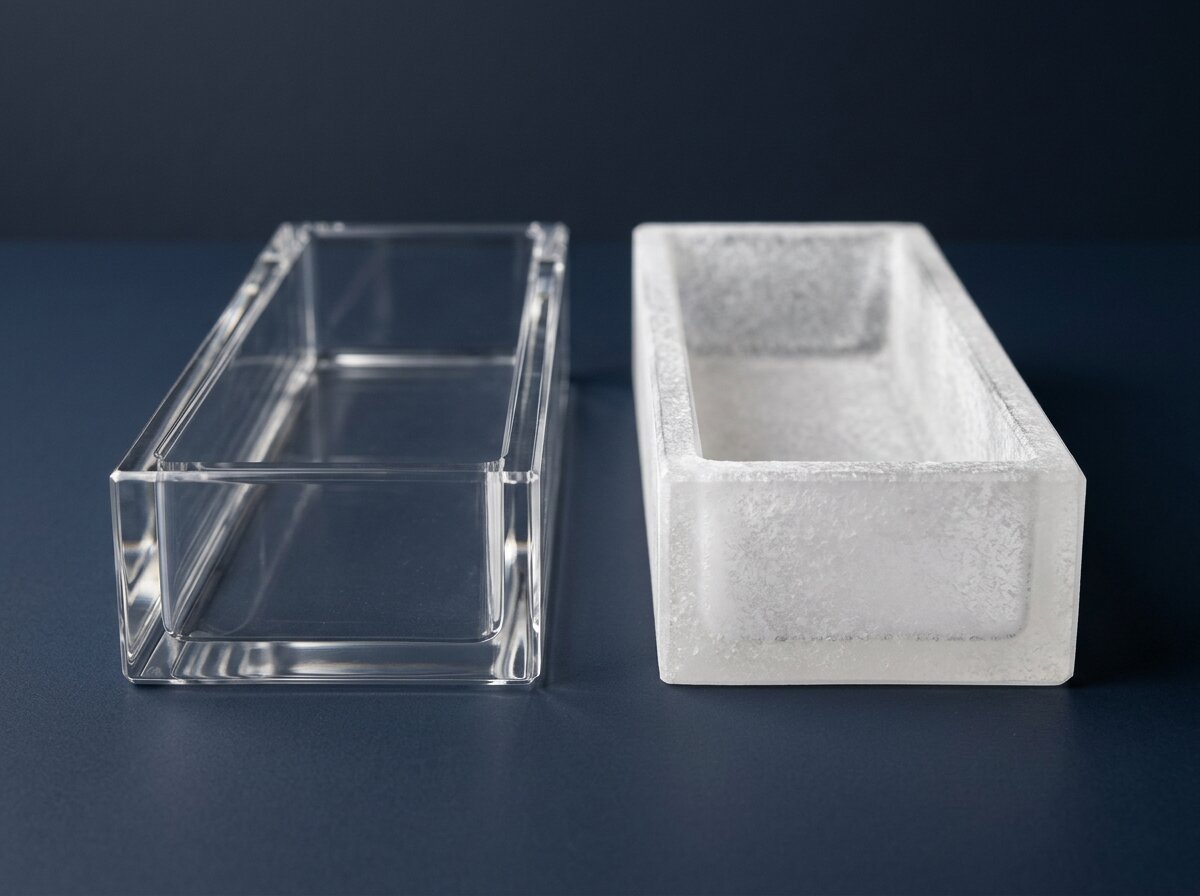

Сравнение прозрачной и расстеклованной кварцевой лодочки — кристобалитовый налёт при расстекловывании

Восстановление кварцевой лодочки начинается не с печи, а с лупы, тип повреждения определяет, поедет изделие на HF-травление или в брак. Осмотрите лодочку на просвет под лампой, оцените характер помутнения и звук при лёгком постукивании по кромке: чистый звон указывает на целую структуру, глухой отклик выдаёт скрытые микротрещины. Главная развилка диагностики проста, поверхностный налёт снимается, а сквозной кристобалит в толще стекла SiO₂ необратим, поэтому отличить «кварцевая лодочка помутнела снаружи» от «помутнела насквозь» нужно до любых работ.

Восстанавливаются только поверхностные состояния (налёт и пригар); всё, что ушло в объём, дешевле заменить. Детальную классификацию помутнений смотрите в справочнике дефектов кварцевого стекла, а механику кромочных сколов и трещин разбирает материал о причинах растрескивания кварцевой колбы.

Методы восстановления

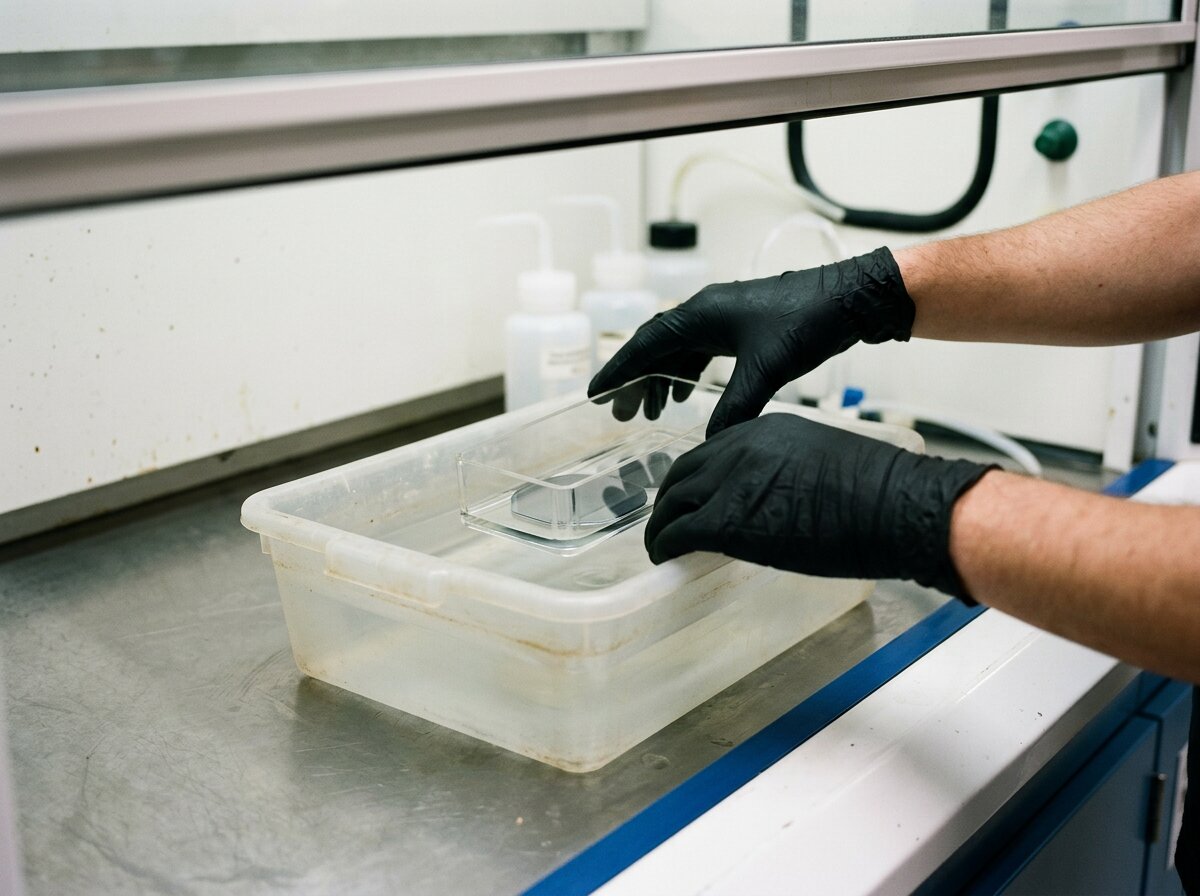

Погружение кварцевой лодочки в раствор плавиковой кислоты HF при очистке — восстановление кварцевой лодочки

Из трёх ходовых методик две снимают только поверхностные дефекты, а третья восстанавливает геометрию. Выбор зависит от того, что за повреждение: налёт и помутнение лечатся химией, скол и трещина переплавом. По этой логике восстановление кварцевой лодочки и распадается на химическую очистку, стеклодувную наплавку и насыщающую обработку.

Травление плавиковой кислотой (HF)

HF 10-25% с выдержкой 40-120 мин снимает с кварцевой оснастки налёт и зачаточный кристобалит вместе с тонким поверхностным слоем SiO₂. Лёгкая девитрификация уходит быстрее, HF 10% за несколько минут при комнатной температуре. После травления идёт промывка деионизованной водой 20-90 мин и сушка азотом. Так выглядит базовая очистка кварцевой лодочки, когда матовый слой ещё не ушёл вглубь стенки.

Чистка кварцевой лодочки плавиковой кислотой требует жёсткой техники безопасности. HF крайне токсичен и вызывает тяжёлые ожоги, поэтому работают только в вытяжном шкафу и полном комплекте СИЗ. Даже разбавленный раствор при продолжительном контакте матирует поверхность, а превышение времени выдержки утончает стенку. Абразивы и скребки запрещены, они оставляют царапины-концентраторы, с которых потом стартует новая девитрификация. По данным Technical Glass Products, травление удаляет поверхностные загрязнения вместе с тонким слоем материала.

Наплавка кварца и огневая полировка

Локальный проплав, скол или начинающаяся трещина химией не лечатся. Дефектный участок закрывают слоем прозрачного кварца и переплавляют, после чего огневая полировка восстанавливает плотную прозрачную поверхность без пор. Кто это делает? Стеклодув по кварцу: горелка разогревает зону ремонта выше точки размягчения кварца (свыше 1550°C), и наплавка кварца с огневой полировкой доступна не каждой лаборатории.

Насыщающая обработка (для полупроводниковой диффузии)

Свежеочищенная лодочка в первом цикле даёт сбой по профилю легирования, поэтому её «насыщают» перед возвратом в работу. Диффузионная печь 800-900°C, поток O₂ и POCl₃ 1000-3000 мл/мин, охлаждение азотом. Обработка снимает дефект первой диффузии и стабилизирует поверхность под рабочий процесс, после чего оснастку возвращают на линию без риска брака стартовой партии (по отраслевым регламентам очистки кварцевых лодочек для диффузионных печей).

Когда восстановить нельзя, критерии замены и экономика

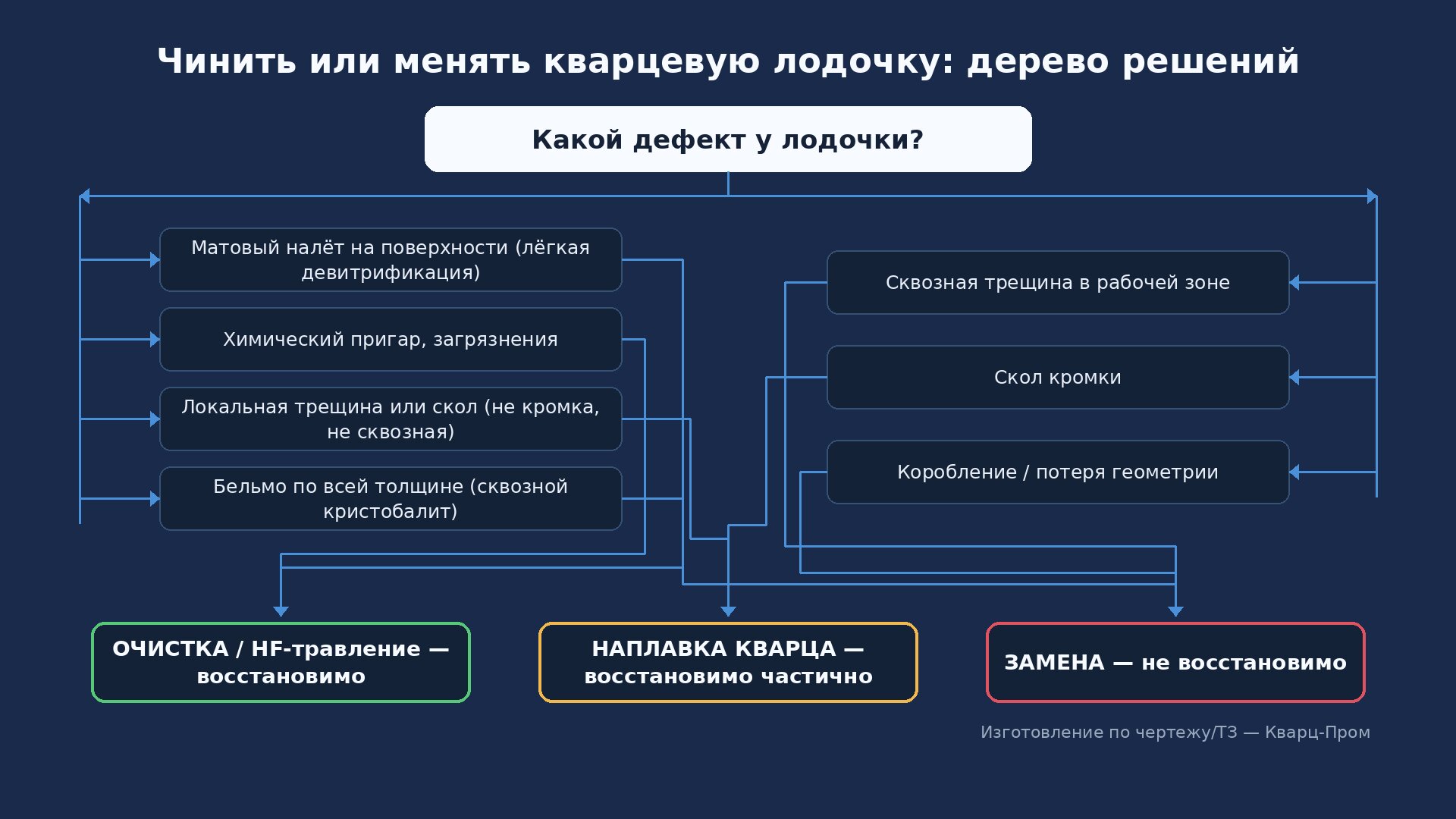

Дерево решений — восстановление или замена кварцевой лодочки по виду дефекта расстекловывания и трещин

Переплав не возвращает аморфную структуру там, где SiO₂ уже перешёл в кристобалит по всей толщине. С этого порога восстановление кварцевой лодочки теряет смысл, и решение сводится к одному вопросу, дешевле менять или рисковать партией. Признаки, по которым деталь снимают с линии без попыток реанимации:

• Сквозной кристобалит: бельмо проходит по всей толщине стенки, после температурной инверсии деталь крошится.
• Сквозные трещины в рабочей зоне: садка теряет опору, трещина растёт под собственным весом загрузки.
• Кромочные сколы и выкрашивание: каждый скол работает концентратором напряжений, откуда пойдёт следующая трещина.
• Коробление и потеря геометрии после перегрева выше 1200°C: пластины перестают ложиться в пазы.
• Глубокое впитывание реагентов и металлов в поры расстеклованного слоя: отмыть HF такую загрязнённость уже нельзя.
• Следы абразива и скребков от механической чистки, вскрывшие поры на рабочей поверхности.

Экономика проще, чем кажется. HF-цикл оправдан, пока расстекловывание поверхностное и снимается с сохранением геометрии. При первой сквозной трещине в рабочей зоне цена новой лодочки оказывается ниже потерь от сорванной садки и простоя печи, а один сорванный прогон в серийном процессе нередко стоит дороже целого комплекта оснастки. Мы изготавливаем изделия из кварцевого стекла по чертежу и ТЗ с контролем качества каждой партии, поэтому плановая замена комплекта чаще выгоднее многократной HF-возни с риском брака. Где замена становится регулярной, экономику стоит пересчитать на техническую керамику и корундовые лодочки с другим ресурсом.

Профилактика и продление срока службы лодочки

Ресурс кварцевой лодочки определяет не марка стекла, а чистота поверхности и режим нагрева. Загрязнённая садка и резкие термоциклы выводят оснастку из строя за десятки циклов, тогда как аккуратная очистка кварцевой лодочки и плавный нагрев продлевают службу в разы.

1. Не касаться рабочей поверхности голыми руками. Отпечатки пальцев (натрий, калий, жиры) служат катализатором девитрификации SiO₂; работать в нитриловых перчатках или пинцетом.
2. Исключить контакт со щелочами и солями. Не загружать загрязнённую садку: соли Na и K ускоряют образование кристобалита на стенках.
3. Греть и охлаждать плавно. Не держать длительно выше рабочих 1200°C: размягчение наступает при 1550°C, но расстекловывание идёт уже при 1000-1150°C.
4. Прогревать оснастку перед горячей печью до 200-300°C, снижая термоудар при загрузке.
5. Проводить мягкую очистку регулярно: промывка деионизованной водой и быстрая сушка до появления стойкого налёта. Водяные пятна притягивают пыль и провоцируют девитрификацию при следующем нагреве.
6. Для тяжёлых режимов формировать контролируемое кристобалитовое покрытие при ~1200°C: плотный слой повышает стойкость поверхности к дальнейшему расстеклованию.

Сводная таблица дефектов и рекомендаций

Действие выбирают по глубине поражения: поверхностный слой снимают травлением или полировкой, тело кварца с локальным проплавом наплавляют, а сквозные дефекты в рабочей зоне переводят в замену. Восстановление кварцевой лодочки оправдано, пока дефект не прошёл всю толщину стенки; глубже начинается зона, где надёжнее замена кварцевой лодочки.

Итог сводится к одному правилу: восстановимость определяется глубиной дефекта, а не его площадью. Поверхностный налёт и начальный кристобалит снимаются HF-травлением, локальный проплав закрывает наплавка, а сквозные трещины и расстекловывание по всей толщине требуют замены. При нестандартных размерах или частой замене Кварц-Пром изготавливает кварцевые лодочки по чертежу и ТЗ с контролем качества каждой партии.

Частые вопросы

Можно ли восстановить помутневшую кварцевую лодочку?

Да, если помутнение поверхностное (начальный кристобалит, налёт) — помогает HF-травление. Сквозное «бельмо» по всей толщине не восстанавливается, лодочку меняют.

Чем отмыть налёт с кварцевой лодочки?

Плавиковой кислотой (HF) с промывкой деионизованной водой и быстрой сушкой. Абразивы и скребки запрещены: они оставляют царапины-концентраторы.

Какая концентрация плавиковой кислоты нужна для очистки?

Для лёгкой девитрификации достаточно HF 10% в течение нескольких минут при комнатной температуре. Для стойкого пригара берут HF 10-25% с выдержкой 40-120 мин. Даже разбавленный раствор при долгом контакте матирует поверхность, поэтому время выдержки контролируют.

Почему кварцевая лодочка белеет при нагреве?

Из-за расстекловывания: аморфный SiO₂ переходит в кристобалит при 1000-1150°C. Катализаторы процесса — щёлочи, соли и отпечатки пальцев на поверхности.

Можно ли заплавить трещину на кварцевой лодочке?

Локальный проплав или начинающуюся трещину закрывают наплавкой прозрачного кварца с огневой полировкой (стеклодувная работа). Сквозную трещину в рабочей зоне заваривать нет смысла: прочность не восстанавливается.

Когда кварцевую лодочку нужно менять, а не чинить?

Менять нужно при сквозном кристобалите, сквозных трещинах, сколах кромки и короблении геометрии. Экономический ориентир простой, замена дешевле риска сорванной садки и простоя печи.

Как продлить срок службы кварцевой лодочки?

Не касаться поверхности руками, исключить щёлочи и соли, греть и охлаждать плавно, не превышать 1200°C длительно. Регулярная мягкая очистка до появления стойкого налёта замедляет девитрификацию.
