Как продлить срок службы кварцевой трубки в печи: шесть причин износа и регламент

Содержание

Кварцевые трубы без трещин часто списывают из-за овальности и белого налёта, и продлить срок службы кварцевой трубки проще всего ещё до первого цикла. Разбор для технологов, лаборантов и инженеров трубчатых и диффузионных печей.

Как продлить срок службы кварцевой трубки: короткий ответ

Продлить срок службы кварцевой трубки можно, замедлив шесть механизмов износа: провисание, кристаллизацию в кристобалит, трещины при остывании, химическое травление, отложения процесса и механические повреждения. Ресурс кварцевой трубки считают часами на рабочей температуре и числом термоциклов: в требованиях к реакторам диффузии из диссертации В.А. Камакина (1999) это 1000-2000 ч при деформации до 10 % диаметра.

Скорость провисания кварцевой трубы пропорциональна D⁴/(t²·η) (D: средний диаметр, t: толщина стенки, η: вязкость стекла): при 1100 °C прибавка 10 °C увеличивает её примерно на 30 % (технический буклет зарубежного производителя кварцевых труб, 1990). Удвоение стенки замедляет провисание примерно в 3 раза (руководство производителя плавленого кварца).

Поворот горизонтальной кварцевой трубы на 90° раз в неделю при отжиге около 1200 °C продлил срок службы до 6 месяцев и более против 3-6 недель в худшем случае (патент US 5605454).

Кварцевую трубку моют прямо перед установкой и берут только в чистых перчатках: щёлочи пота выше 1000 °C становятся центрами кристаллизации (руководство производителя). Кварцевую трубу с кристобалитом между циклами не охлаждают ниже 300 °C: в интервале 238-268 °C кристобалит скачком меняет объём на 2,8 % (по справочным данным, приведённым у А.Ю. Колобова, ИХС РАН, 2023).

Порог чистки задают отложения: стенки реактора осаждения нитрида кремния при пониженном давлении (LPCVD) очищают при плёнке 1,2-1,5 мкм (Манжа, 2009), а трубы диффузии бора чистят раз в месяц (Литвиненко и др., 2013). Для длительной работы выше 1000 °C кварцевую трубу берут из КВ, КУ-2 или КИ: начало деформации у них 1330-1350 °C против 1250 °C у КУ-1. Это свойства марки по справочному приложению ГОСТ 15130-86, нормы выбора марки для труб нет.

Срок службы кварцевой трубы в печи: в чём считать ресурс и что его ограничивает

В диффузионных печах полупроводниковые пластины обрабатывают при 700-1250 °C в кварцевых трубах (патент US 4347431). В лабораториях это рабочая камера трубчатой печи или реактор установки отжига и синтеза. Отдельно разобраны требования к кварцевым трубам для LPCVD и диффузии, а остальные изделия этой цепочки собраны в обзоре кварцевые изделия в полупроводниковой промышленности.

Единой цифры, сколько служит кварцевая трубка, нет. В диссертации В.А. Камакина (1999) для реакторов диффузии приведены требования: около 1000-2000 ч, деформация до 10 % диаметра, больше 10 термоциклов до комнатной температуры без разрушения.

Продлить срок службы кварцевой трубки значит замедлить расход этих часов и термоциклов. Ресурс кварцевой трубки ограничивают шесть механизмов с разными признаками.

Загрязнение изнашивает и чехлы УФ-ламп, и трубки ИК-нагревателей, но в своих режимах; про кварцевые трубки озонаторов и периодичность замены кварцевых чехлов УФ-ламп есть отдельные статьи.

Шесть механизмов износа кварцевой трубки и места на трубе, где проявляется каждый из них. Схема.

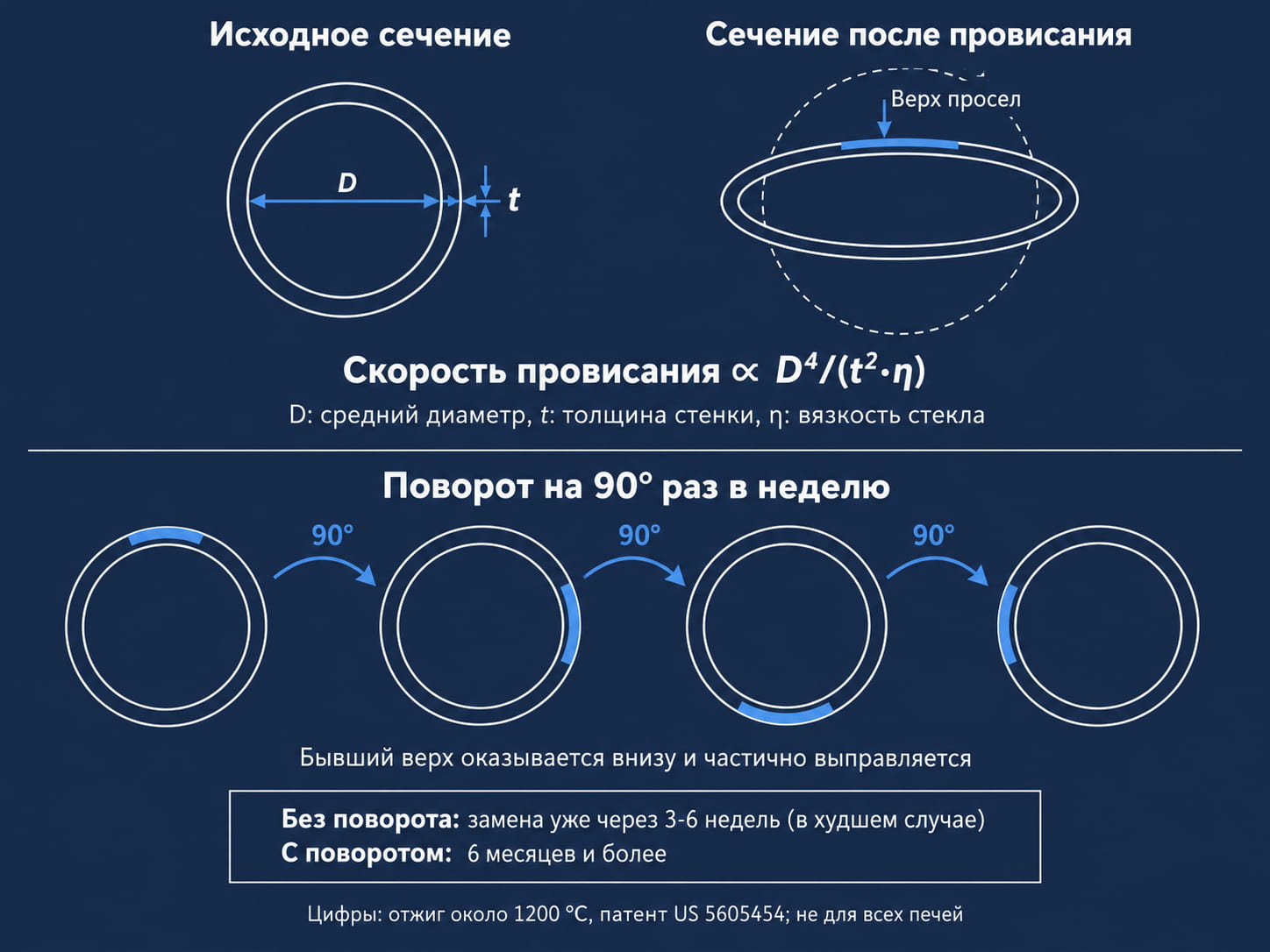

Провисание кварцевой трубы: температура, диаметр, стенка и поворот

Поворот на 90° переносит бывший верх трубы вниз. В патенте US 5605454 при отжиге около 1200 °C без поворота замена бывала нужна уже через 3-6 недель, а с поворотом срок службы вырос до 6 месяцев и более. Схема.Поворот на 90° переносит бывший верх трубы вниз. В патенте US 5605454 при отжиге около 1200 °C без поворота замена бывала нужна уже через 3-6 недель, а с поворотом срок службы вырос до 6 месяцев и более. Схема.

По формуле D⁴/(t²·η) из буклета 1990 г. удвоение диаметра ускоряет овализацию сечения в 16 раз, а удвоение стенки замедляет её в 4 раза, в опытах руководства производителя примерно в 3 раза. При 1100 °C прибавка 10 °C ускоряет провисание примерно на 30 %.

Na₂O, группы OH и Al₂O₃ снижают вязкость кремнезёма при 1200 °C (С.В. Немилов, СПбГУ ИТМО, 2011), и провисание кварцевой трубы из загрязнённого или «влажного» стекла идёт быстрее.

Источник: технический буклет зарубежного производителя кварцевых труб (1990); размер, вероятно, внутренний × наружный диаметр.

Что даёт больше: снизить температуру на 20 °C или заказать стенку вдвое толще? Трубы 190×196 и 184×197 мм почти одного наружного диаметра набирают 10 мм овальности за 133 и 575 ч: стенка 6,5 мм вместо 3 мм продлевает ресурс в 4,3 раза. Минус 20 °C по оценкам того же буклета замедляет провисание лишь в 1,7-2 раза.

Диаметр действует ещё сильнее: при стенке 5 мм трубы 320×330 и 160×170 мм дошли до порога за 32 и 680 ч, разница в 21 раз при расчётных около 15.

В диффузионных печах кварцевую трубу держит от прогиба алундовая труба-опора из Al₂O₃ (учебные материалы), а без опор провисание сдерживает поворот кварцевой трубы. В патенте US 5605454 отжиг вели около 1200 °C, выше принятой там точки отжига кварца 1140 °C, и без поворота замена трубы бывала нужна уже через 3-6 недель. С поворотом на 90° раз в неделю срок службы вырос до 6 месяцев и более: бывший верх оказывается внизу и частично выправляется.

Разрежение при 700-800 °C бывает штатным: LPCVD нитрида кремния Si₃N₄ идёт в кварцевых реакторах при 10-130 Па (Манжа Н.М., 2009). Опасно сочетание разрежения, температуры отжига и выше, большого диаметра и тонкой стенки: в патенте US 11554981 муфель сплющился при 1300 °C за минуты.

Время до 10 мм овальности при 1100 °C для семи размеров труб по данным технического буклета зарубежного производителя кварцевых труб, 1990. График.

Девитрификация кварцевой трубки: почему она мутнеет и когда кристобалит полезен

Кристаллизация кварцевого стекла начинается всегда на поверхности, там, где адсорбированы вода и другие примеси (С.В. Немилов, «Оптическое материаловедение: оптические стекла», 2011). По руководству производителя, кристобалит обычно не образуется ниже 1000 °C и зарождается от загрязнения щелочными и другими металлами, а по А.Ю. Колобову, кристаллизация SiO₂ начинается в местах скопления оксидов натрия и калия.

Щёлочь пота после девитрификации проступает отпечатком пальца, а высохшие капли воды собирают загрязнение из воздуха и дают пятна кристобалита. У G.K. Warden и соавторов (NTNU, SiliconPV 2024) слой рос сильнее всего на графите, затем на Al₂O₃, но в тиглях при 1500 °C. Даже ГОСТ 22290-2021 предписывает брать образцы на испытание кристаллизации щипцами с наконечниками из кварцевых труб.

Девитрификацию кварцевого стекла, или расстекловывание, промывкой не исправить. HF растворяет кристобалит медленнее стекла: по буклету 1990 г., в 1 % HF при 20 °C за 1 ч из порошка с частицами около 40 мкм растворилось 52,9 % стекла и 25,8 % кристобалита. Травление «до прозрачности» съедает стенку. Обратимый налёт и необратимый слой разобраны в статье почему мутнеет кварцевая трубка.

Зато кристобалит намного вязче стекла и сильнее сопротивляется ползучести. В патенте US 6875515 наружный слой кристобалита, намеренно выращенный из покрытия суспензией SiO₂ с катионами, например Ba, Sr и Ca, в отдельных случаях продлевает прогнозный срок службы муфельных труб, работающих около 1500 °C, больше чем до года.

Для диффузионной трубы, которая работает при высокой температуре без охлаждения ниже точки инверсии кристобалита, руководство производителя предлагает первый прогрев при 1200 °C с поворотом на 90° каждые 2 ч первые 30 ч, чтобы слой сформировался равномерным. Полезен только сплошной слой и только при непрерывной работе: при остывании ниже 300 °C он же даёт трещины.

Почему кварцевая трубка трескается при нагреве и остывании

По ТУ 21-54598235-560-2001 и ГОСТ 15177-70 кварцевые трубы выдерживают 15 теплосмен с охлаждением в воде без трещин. Температура нагрева в ТУ зависит от стенки: (1000 ± 20) °C до 3,0 мм, (800 ± 20) °C при 3,0-4,0 мм и (600 ± 20) °C свыше 4,0 мм. Норма приёмки для толстостенных труб мягче, и в работе такую трубу тоже греют и остужают плавнее. Подробно о термостойкости: термоудар кварцевого стекла.

Почему трубка, выдерживающая 15 закалок в воду, трескается при обычном остывании печи? Причина в закристаллизованном слое: по справочным данным из диссертации А.Ю. Колобова (ИХС РАН, 2023), при переходе между высоко- и низкотемпературной формами кристобалит скачком меняет объём на 2,8 % с гистерезисом в интервале 238-268 °C. Стекло под слоем почти не расширяется, и слой отслаивается с трещинами.

Поэтому трубу с кристобалитом держат в непрерывном режиме или между термоциклами не остужают ниже 300 °C: это запас над интервалом инверсии. По Колобову, при охлаждении ниже 300 °C высокотемпературный кристобалит превращается в низкотемпературный, а руководство производителя называет область инверсии около 250 °C.

Отложения с другим ТКЛР тоже создают напряжения: по патенту US 6368410, у кремния он 2,9·10⁻⁶ K⁻¹, у Si₃N₄ 5,0·10⁻⁶ K⁻¹, у кварцевого стекла 0,5·10⁻⁶ K⁻¹. Частая очистка способна удлинять микротрещины. При долгих высокотемпературных процессах кварцевая лодочка может спечься со стенкой (учебные материалы).

Резкое охлаждение раскалённой трубки водой и контакт с холодным металлом мы считаем недопустимыми: закалка в воду остаётся испытанием новых труб. Универсальной скорости нагрева и охлаждения в °C/мин в ГОСТ и ТУ нет. Режим берут из паспорта печи и замедляют для толстой стенки, кристобалита и отложений.

Слой кристобалита при переходе между формами скачком меняет объём на несколько процентов (по справочным данным 2,8 %) с гистерезисом 238-268 °C, а стекло под ним почти не расширяется: слой отслаивается, появляются трещины. Схема.

Химическое травление и загрязнение через стенку

ГОСТ 19908-90 и ТУ 560 признают кварцевое стекло устойчивым к неорганическим кислотам, кроме плавиковой HF и ортофосфорной H₃PO₄, нагретой свыше 300 °C. По буклету 1990 г., фосфорная кислота за 15 ч снимает 0,0 мг/см² до 200 °C, 5,8 мг/см² при 300 °C и 23,0 мг/см² при 700 °C. Горячие щёлочи травят уже при 95-100 °C: 5 %-й NaOH за 6 ч при 95 °C уносит 0,7 мг/см², или 3,2 мкм стекла.

По справочному приложению отменённого ГОСТ 8680-73, хлориды калия и натрия и фторид калия ускоряют кристаллизацию, а водород со стеклом не реагирует. Расплав алюминия восстанавливает кремний из SiO₂ (Апакашев Р.А., Давыдов С.Я., «Новые огнеупоры», 2015). Другие среды разобраны в статье что разрушает кварцевое стекло.

Коэффициент диффузии натрия, самого подвижного из ионов-примесей, при 1000 °C равен 7,9·10⁻⁶ см²/с (буклет 1990 г.). По патенту US 4347431, девитрификацию, как предполагают авторы, усиливает накопление алюминия или натрия в кварце, а примеси поступают из самой печи: металлические нагреватели дают железо, керамическая футеровка содержит железо, цирконий, натрий, калий и кальций. Ресурс трубы иногда заканчивается раньше, чем загрязнение процесса выйдет за допуск.

Отложения процесса и очистка кварцевой трубки

В серийном производстве срок службы кварцевых труб для диффузии бора примерно один год, а чистят их раз в месяц (Литвиненко и др., 2013). Плавиковая кислота плёнку боросиликатного стекла с фазой Si-B полностью не растворяет, поэтому авторы предлагают сначала обработать трубу паром при 700-800 °C 15-30 мин.

Единого порога для чистки нет. Стенки реактора LPCVD нитрида кремния чистят при плёнке 1,2-1,5 мкм (Манжа, 2009), а в патенте US 6368410 оснастку таких печей чистят при 5-10 мкм. В одной из университетских лабораторий трубы для поликремния не чистят и меняют при 350-500 мкм отложений: чтобы остудить трубу на чистку без трещин, снимать её пришлось бы уже при 50-100 мкм.

Руководство производителя описывает цикл: обезжиривание в деионизованной воде, не больше 7 % бифторида аммония NH₄HF₂ до 10 мин или не больше 10 % HF до 5 мин, промывки и быстрая сушка, всё в чистых хлопковых перчатках. С HF работают в вытяжном шкафу и в средствах индивидуальной защиты. Непрозрачные трубы так не моют: раствор уходит в капилляры, и при быстром нагреве трубу может разорвать.

Даже короткое травление снимает слой стекла, так что каждая очистка кварцевой трубки расходует часть стенки. Пошагово процедура описана в статье как очистить кварцевое стекло.

Царапины, сколы торцов и зажимы: механические причины отказа

По руководству производителя, расчётная прочность на растяжение кварцевого стекла с хорошей поверхностью выше 48 МПа, а на практике берут расчётное напряжение 6,8 МПа, в 7 раз меньше. Запас закладывают из-за царапин и потёртостей, которые сильно снижают прочность любого стекла (буклет 1990 г.). Торцевые колпачки и упаковку снимают только перед установкой, чтобы защитить торцы от сколов, грязи и влаги.

Трубки мы перевозим в таре с продольной поддержкой по всей длине, а в местах фиксации советуем мягкие уплотнения: силиконовые, фторопластовые или графитовые. Графитовые ставят только вне горячей зоны, где графит ускоряет кристаллизацию. Хомуты затягивают равномерно с контролируемым усилием: перетяжка даёт локальные напряжения, и трубка разрушается при нагреве. См. также правила обращения с кварцевым стеклом.

Марка стекла и толщина стенки: что заложить в заказ, чтобы трубка служила дольше

ГОСТ 15130-86 описывает заготовки, а не трубы: температуры его справочного приложения 3 относятся к марке стекла.

Вязкость в точках: lg η = 12, 10 и 6,6 (η в Па·с); ГОСТ 15130-86, прил. 3.

У синтетического КУ-1 до 1300 ppm OH (Непомнящих и др., 2023) и самое низкое начало деформации: для длительных режимов выше 1000 °C его берут, только если нужна УФ-прозрачность.

Единой «рабочей температуры кварца» тоже нет. ГОСТ 19908-90 допускает кварцевую посуду для кислых и нейтральных сред до 1000 °C, а ТУ 560 рассчитаны на трубы до 1250 °C. Паспорт кварцевого стекла одного из производителей даёт для длительной работы около 950 °C синтетическому и 1150 °C природному электроплавленому стеклу. Ресурс задают марка, стенка, время на температуре и чистота поверхности.

Толщину стенки берут по режиму: удвоение стенки замедляет провисание в 3-4 раза. Длину берут с запасом, чтобы фланцы и уплотнения стояли вне горячей зоны: рабочая зона диффузионной печи занимает 70-75 % длины камеры (учебные материалы).

В заявке укажите марку, стенку и длину: продлить срок службы кварцевой трубки на этапе заказа проще, чем после монтажа, потому что эти параметры потом не изменить. На складе в Москве есть кварцевые трубки Ø 5-300 мм длиной до 2000 мм, нестандартные из КУ-1, КУ-2, КВ и КИ изготавливаем за 2-4 недели, концевые заглушки делаем по запросу.

Регламент: как продлить срок службы кварцевой трубки от приёмки до замены

Девять этапов от приёмки до замены расходуют ресурс кварцевой трубки по-разному, поэтому регламент привязан к этапам, а не к календарю.

ГОСТ 22290-2021 не задаёт глубину кристаллизации для списания: критерии отданы документам на изделие. Мы советуем вести журнал наработки, хотя ГОСТ и ТУ его не требуют: часы на температуре, охлаждения ниже 300 °C, повороты, чистки, овальность. Тогда вопрос, когда менять кварцевую трубку, решают по данным, а не по аварии.

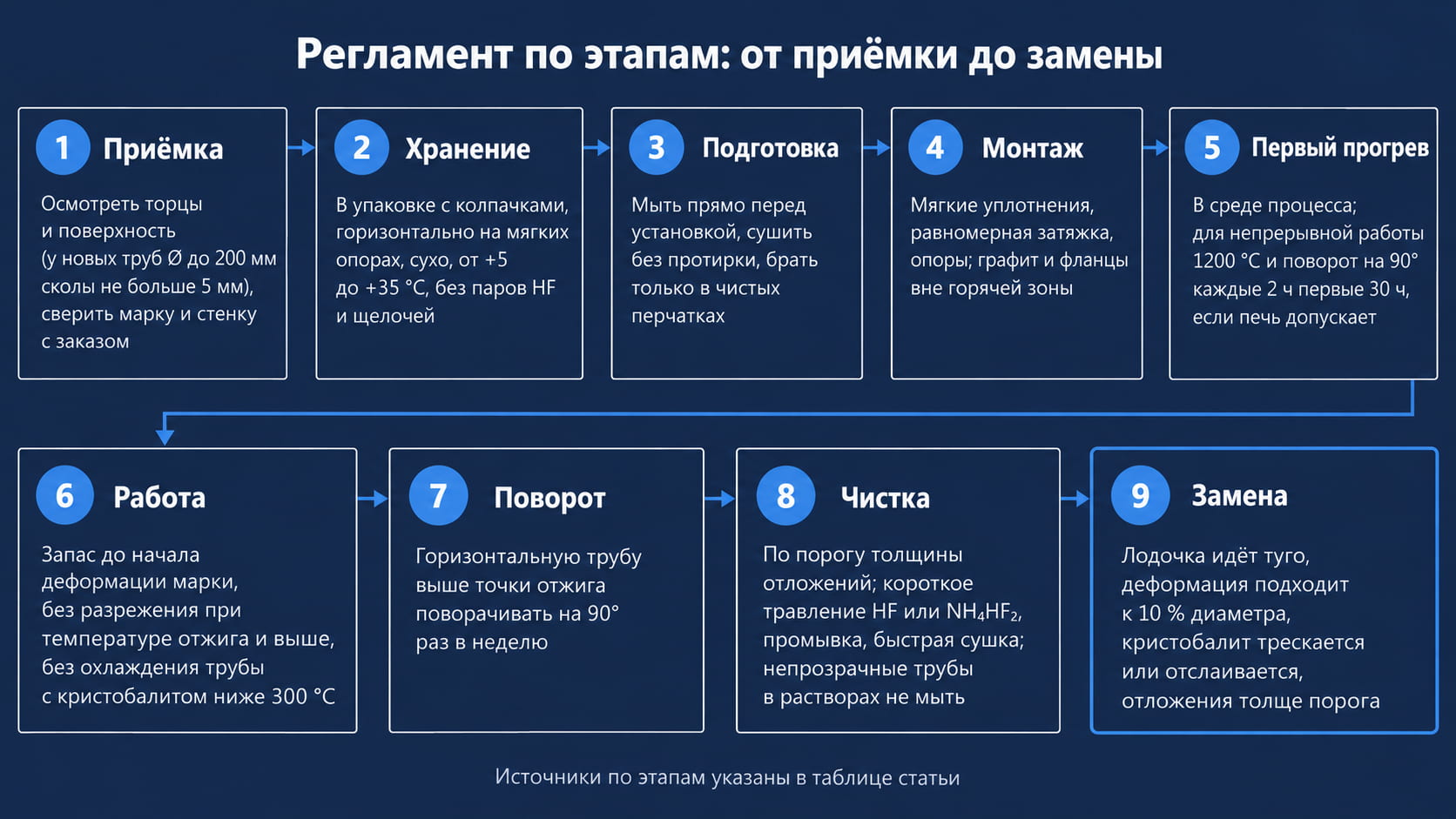

Девять этапов жизни кварцевой трубки с ключевыми параметрами каждого: от приёмки до замены. Схема.

Смежные темы: монтаж и прогрев кварцевых трубок в печи, когда менять изделие из кварцевого стекла.

Частые вопросы

Сколько служит кварцевая трубка в трубчатой печи?

Срок службы кварцевой трубы в трубчатой печи задают температура и число термоциклов. В требованиях к реакторам диффузии у В.А. Камакина (1999) труба должна служить 1000-2000 ч и выдерживать больше 10 термоциклов до комнатной температуры.

При какой температуре кварцевая трубка начинает провисать?

Резкого порога нет: вязкое течение кварцевого стекла ускоряется с температурой. По техническому буклету зарубежного производителя кварцевых труб (1990), при 1100 °C прибавка 10 °C ускоряет провисание примерно на 30 %. По графику того же буклета время до 10 мм овальности меняется примерно в 10 раз на каждые 85 °C.

Как часто поворачивать кварцевую трубу в горизонтальной печи?

В патенте US 5605454 горизонтальную кварцевую трубу при отжиге около 1200 °C поворачивали на 90° раз в неделю: через 2 недели провисший верх мог мешать повороту. В более холодных печах интервал задают по овальности.

Нужно ли мыть новую кварцевую трубку перед установкой?

Новую кварцевую трубку моют прямо перед установкой и берут только в чистых перчатках. Щёлочи на поверхности выше 1000 °C становятся центрами кристаллизации, и отпечаток пальца проступает кристобалитом.

Почему кварцевую трубку с налётом кристобалита нельзя остужать до комнатной температуры?

В интервале 238-268 °C кристобалит скачком меняет объём на 2,8 % (по справочным данным, приведённым у А.Ю. Колобова, ИХС РАН, 2023). Стекло под слоем почти не меняется, и слой отслаивается с трещинами. Поэтому кварцевую трубку с кристобалитом не охлаждают ниже 300 °C.

Можно ли нагревать кварцевую трубу под вакуумом?

Разрежение 10-130 Па при 700-800 °C входит в штатный режим LPCVD нитрида кремния (Манжа, 2009). В области отжига и выше разрежение ускоряет сплющивание кварцевой трубы, сильнее всего тонкостенной и большого диаметра. В патенте US 11554981 муфель с наружным Ø 160 мм и стенкой 5 мм при 1300 °C сплющился примерно за 640 с при перепаде 0,333 кПа.

Как понять, что кварцевую трубку пора менять?

Кварцевую трубку меняют, когда лодочка проходит туго, овальность подходит к 10 % диаметра (требования из диссертации В.А. Камакина, 1999) или стенку покрыл кристобалит с трещинами. Для процессов, чувствительных к натрию, трубку с отпечатком пальца списывают (лекция EE 527 Вашингтонского университета).

Марка, стенка и мытьё перед установкой закладывают ресурс трубы до первого прогрева. В работе продлить срок службы кварцевой трубки помогают поворот на 90° по графику и отказ от охлаждения трубы с кристобалитом ниже 300 °C. Кристаллизация, травление и механические повреждения действуют и на лодочки, и на другие изделия из кварцевого стекла по чертежу.
