Какие существуют требования к кварцевым трубкам для LPCVD и диффузии

Содержание

Одно из требований к кварцевым трубам для LPCVD и диффузии задаёт лодочка с пластинами: деформация трубы-реактора не должна мешать перемещению лодочки и, по Камакину, допустима не больше 10 % диаметра. Разбор адресован технологам участков диффузии и осаждения, инженерам по оборудованию и снабженцам микроэлектроники.

Требования к кварцевым трубам для LPCVD и диффузии

Требования к кварцевым трубкам для LPCVD и диффузии делятся на четыре группы: деформационная устойчивость; стойкость к кристаллизации и чистота стенки; марка стекла; геометрия и класс качества по ТУ. Ресурс реактора из кварцевого стекла для диффузии — 1000-2000 ч, а поперечная деформация трубы не должна превышать 10 % диаметра (по требованиям, приведённым в диссертации В.А. Камакина, 1999).

Натрий, железо, кальций и медь, оставшиеся в кварцевом стекле после очистки, при рабочей температуре уходят из приповерхностного слоя в реакционное пространство. Сильнее всего к примеси меди чувствительна технология диффузии. Начало деформации у кварцевого стекла КИ, КВ и КУ-2 составляет 1330-1350 °C против 1250 °C у КУ-1 (справочное приложение 3 ГОСТ 15130-86). ТУ 21-54598235-560-2001 (далее ТУ 560) нормирует допуски на диаметр и стенку, прямолинейность 0,4-0,6 % длины и класс по капиллярам и окрашенным включениям.

Кварцевый реактор LPCVD работает при 30-250 Па (10-130 Па для нитрида кремния из дихлорсилана) и 300-900 °C, а на стенках оседают плёнки нитрида кремния Si₃N₄ и поликремния. Патент US 6368410 приводит коэффициент термического расширения нитрида кремния 5,0·10⁻⁶ K⁻¹ против 0,5·10⁻⁶ K⁻¹ у кварцевого стекла, и отложения создают напряжения в стенке трубы; детали по нему чистят при слое 5-10 мкм, единого норматива нет.

Отдельного ГОСТ или стандарта SEMI на трубы диффузионных печей и реакторов LPCVD мы не нашли: требования задают ТУ изготовителя, например ТУ 560 для работы до 1250 °C, и техническое задание (ТЗ) заказчика. Остальные области применения разобраны в материале для чего нужны кварцевые трубки.

Кварцевая труба в диффузионной печи и реакторе LPCVD

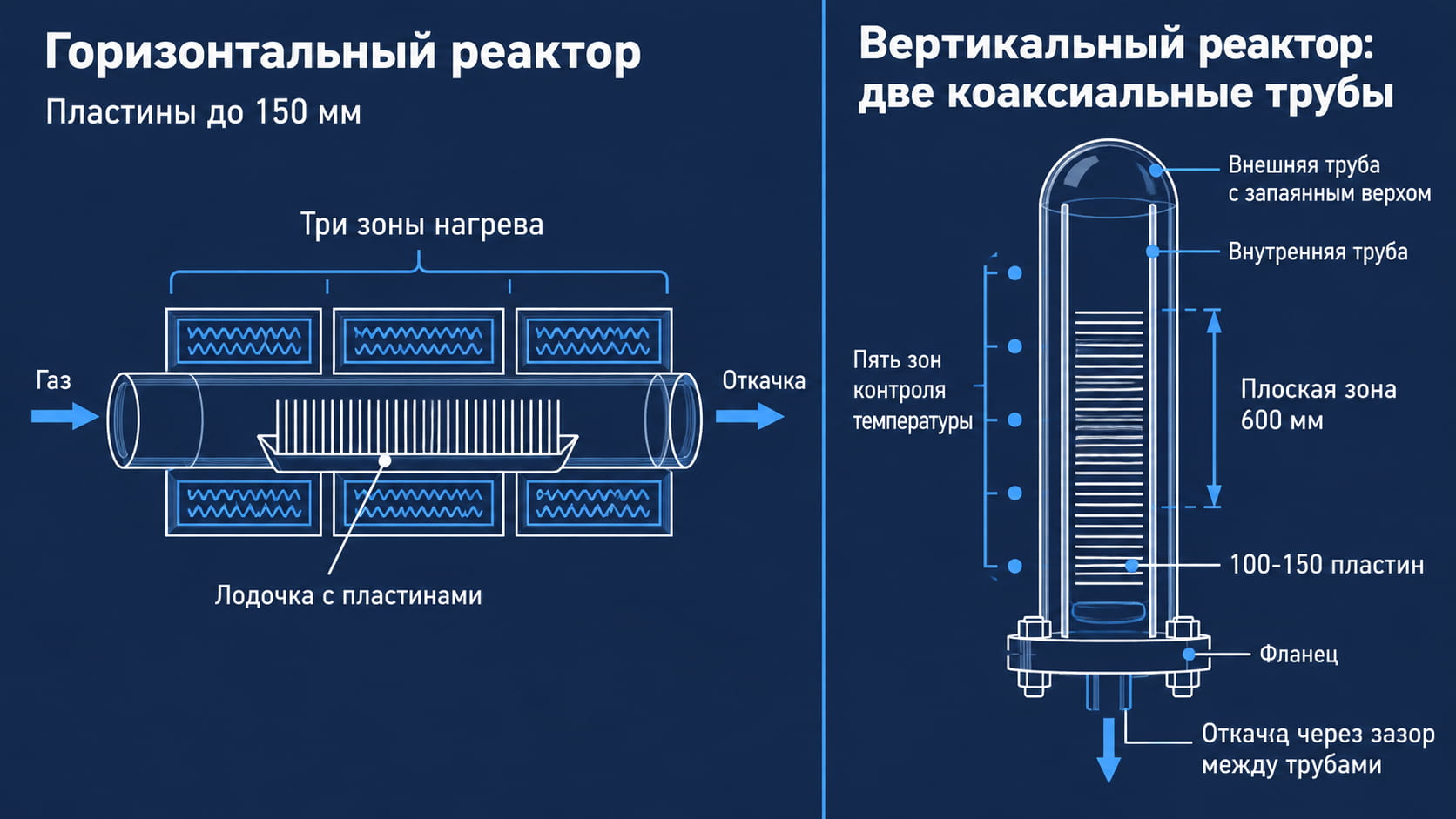

Две конструкции кварцевого реактора: горизонтальная труба в трёхзонной печи для пластин до 150 мм и вертикальная двойная труба с плоской зоной 600 мм. Схема.

Пластины на лодочках вводят в трубу-реактор, которую печь нагревает до 800-1200 °C (Камакин В.А., 1999). Учебные материалы по оборудованию микроэлектроники дают для диффузионных печей диапазон 800-1300 °C и требуют равномерности не хуже ±0,5 °C на рабочей зоне длиной 600-1000 мм. Эта зона занимает 70-75 % длины нагревательной камеры, а температура на концах трубы отличается от центральной не более чем на ±50 °C. В методичке ВГТУ описана диффузия в трубе, выходной конец которой сообщается с атмосферой: в неё загружают от 50 до 200 пластин.

Камеру можно сделать из алунда, карбида кремния SiC или поликремния, но основной материал — кварцевое стекло (плавленый кварц): по сравнению с алундом оно чище, имеет малые внутренние напряжения, не содержит крупных пузырей и прозрачно в УФ- и ИК-диапазонах.

Кварцевый реактор LPCVD работает с горячими стенками: кварцевая труба стоит в трёхзонной печи, газовая смесь входит с одного конца и откачивается с другого. Учебный текст об осаждении плёнок даёт давление в камере 30-250 Па, температуру 300-900 °C и расход газа 100-1000 см³/мин. Поликремний (поли-Si) осаждают при 600-650 °C, нитрид кремния Si₃N₄ при 750-800 °C.

Пластины стоят в кварцевой лодочке вертикально, поперёк газового потока, и их может загрязнить рыхлый осадок, падающий с ненагретых частей камеры. Для нитрида из дихлорсилана Н.М. Манжа (Известия вузов. Электроника, 2009) приводит давление 10-130 Па и 700-800 °C.

Горизонтальные реакторы рассчитаны на пластины до 150 мм. Для пластин 200 мм О.Ю. Наливайко и соавторы (сборник БГУ) описывают вертикальный реактор из двух коаксиальных кварцевых труб: внешняя запаяна сверху, температуру контролируют по пяти зонам, а плоская зона 600 мм вмещает 100-150 пластин.

Давление различается на три порядка, 10⁵ Па против 30-250 Па, поэтому у кварцевых труб для LPCVD и диффузии разные главные причины износа.

Свойства кварцевого стекла трубы: вязкость, чистота, деградация

Начало деформации кварцевого стекла лежит в диапазоне 1250-1350 °C в зависимости от марки, а диффузионные печи работают при 800-1300 °C.

Физические свойства: вязкость, ТКЛР, термостойкость

Справочное приложение 3 ГОСТ 15130-86 даёт для кварцевого стекла температурный коэффициент линейного расширения (ТКЛР) 5,0·10⁻⁷ K⁻¹ в интервале −60…+100 °C и плотность 2,21 г/см³. Малое расширение SiO₂ защищает трубу от резкого нагрева, но не от вязкого течения. Температуру начала деформации определяют при вязкости 10¹⁰ Па·с, а в патенте US 5063181 отмечено, что выше 1200 °C кварцевое стекло подвержено ползучести и короблению.

Учебные материалы по оборудованию микроэлектроники отмечают, что толстостенная труба служит дольше: 6 мм вместо 3 мм. Испытание на термоустойчивость по ТУ 560 включает 15 теплосмен с охлаждением в проточной воде. Температура нагрева зависит от стенки: (1000 ± 20) °C при толщине до 3,0 мм, (800 ± 20) °C свыше 3,0 до 4,0 мм и (600 ± 20) °C свыше 4,0 мм. Толстая стенка выигрывает в ресурсе, но на термоудар её проверяют в самом мягком режиме.

Химическая стойкость и чистота поверхности

Потери массы трубы после 3 ч кипячения в кислоте не должны превышать 0,3 мг на 100 см² (ТУ 560, п. 2.1.4); исключение составляют HF и H₃PO₄, нагретая выше 300 °C. Плавиковая кислота растворяет кварцевое стекло: на этом построена очистка трубы от плёнок, и этим же объясняется постепенный износ стенки. Остальные агрессивные среды перечислены в статье о том, что разрушает кварцевое стекло.

Для трубы-реактора химическая чистота кварцевого стекла означает прежде всего чистоту приповерхностного слоя. В.А. Камакин (1999) указывает, что после трёхступенчатой очистки стекла перед вытяжкой в нём остаются натрий, железо, кальций и медь, которые при рабочей температуре диффундируют из стенки в реакционное пространство.

Среди щелочных металлов главная угроза исходит от натрия: патент US 4720407 описывает ввод во внешний слой трубы ионов алюминия, которые связывают ионы металлов и блокируют диффузию Na.

Ограничения: провисание, девитрификация (расстекловывание) кварцевой трубы, отложения

Провисание кварцевой трубы Камакин связывает с микротрещинами и раковинами, оставшимися после вытяжки, и с близостью рабочей температуры к температуре плавления кварцевого стекла. В патенте US 5504346 описано, как после работы при 1200 °C верх трубы размягчается, проседает под собственным весом и со временем может задеть пластины.

Девитрификация кварцевого стекла начинается с поверхности: центрами кристаллизации служат щелочи и другие металлы. Техническое руководство одного из зарубежных производителей плавленого кварца связывает рост скорости кристаллизации с содержанием OH-групп, снижением вязкости и температурой, а переход в β-кристобалит обычно не идёт ниже 1000 °C.

Почему закристаллизованная труба может треснуть при обычном остывании? В районе 250 °C кристобалит проходит β↔α-инверсию с изменением объёма на 2,8-5 % по разным данным, и при термоциклировании, по тому же руководству, это может привести к скалыванию слоя и разрушению трубы. Без охлаждения ниже точки инверсии кристобалит, напротив, может тормозить провисание. Учебные материалы по оборудованию микроэлектроники отмечают, что при 1300 °C кварц кристаллизуется и теряет прочность, поэтому труба из поликремния служит почти в пять раз дольше.

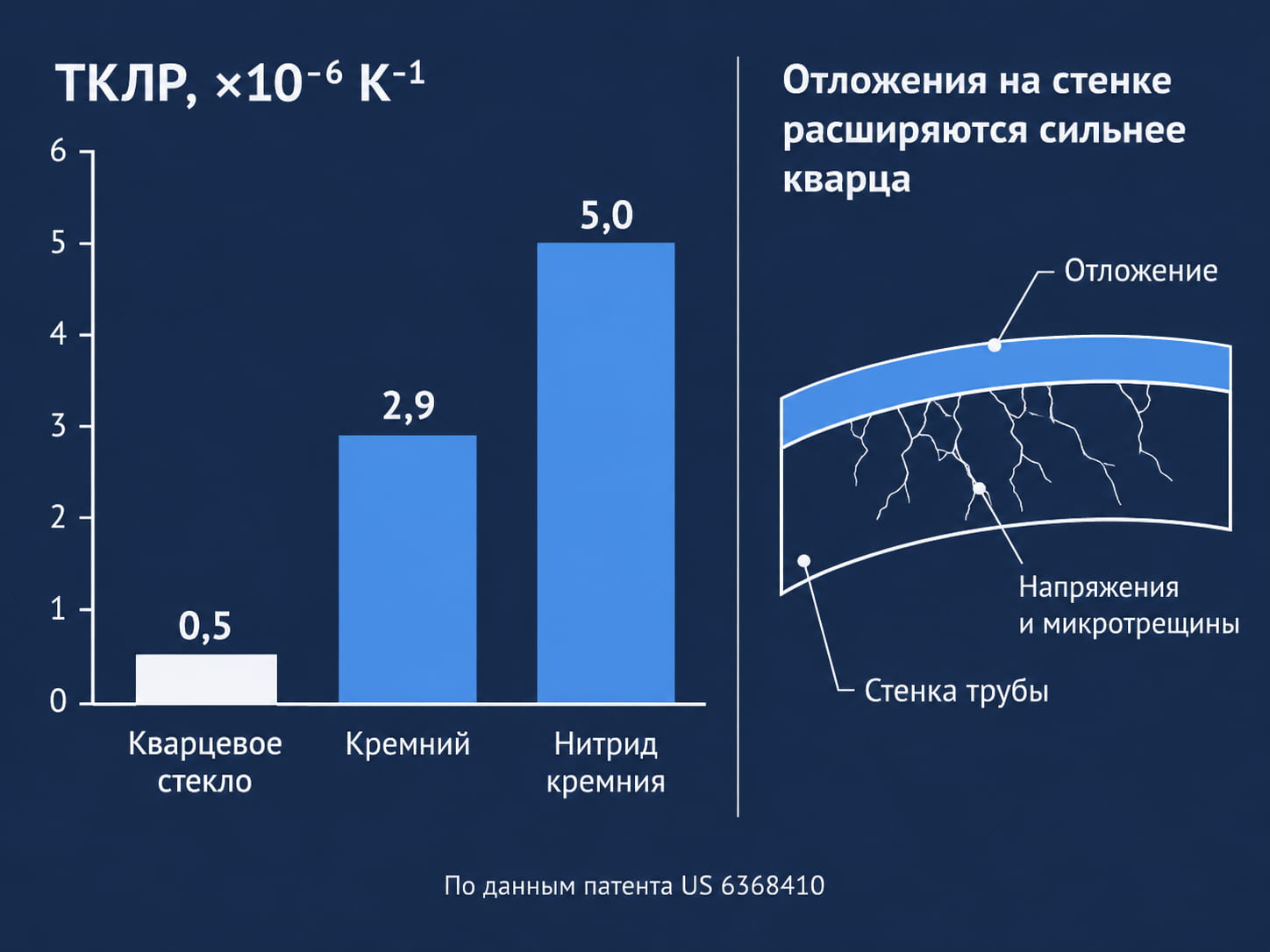

В реакторе LPCVD износ идёт через отложения. Патент US 6368410 приводит ТКЛР кремния 2,9·10⁻⁶ K⁻¹ и нитрида кремния Si₃N₄ 5,0·10⁻⁶ K⁻¹: это в несколько раз выше, чем у кварца с его 0,5·10⁻⁶ K⁻¹, поэтому плёнка на стенке создаёт напряжения. Н.М. Манжа (2009) описывает, как при осаждении нитрида хлорсиланы оседают на внутренних стенках, с них осыпаются мелкодисперсные частицы Si₃N₄, на холодных участках скапливается порошкообразный хлористый аммоний NH₄Cl, а на пластинах появляются дефекты размером 1-2 мкм.

Температурный коэффициент линейного расширения кремния и нитрида кремния выше, чем у кварцевого стекла, поэтому плёнка отложений создаёт напряжения на стенке трубы. По данным патента US 6368410. График.

Провисание и ресурс кварцевой трубы

Диссертация В.А. Камакина (1999) приводит для реактора диффузии два количественных требования: срок службы 1000-2000 ч, равный времени работы нагревателя печи, и поперечную деформацию не больше 10 % диаметра, при которой лодочка с пластинами ещё перемещается внутри.

Обе цифры провисания кварцевой трубы описывают отклонение формы на 10 %, но первая задана через проход лодочки, а вторая через овальность сечения. Образцом в патенте US 5063181 служила горизонтально уложенная труба с внутренним диаметром 30 мм и стенкой 2 мм, и sag value у образцов вышло 1,05.

Пороги очистки LPCVD расходятся на два порядка. Патент US 6368410 называет 5-10 мкм отложений на деталях, а Н.М. Манжа для стенок реактора нитрида кремния даёт 1,2-1,5 мкм, для подложек 1,7-1,9 мкм. Одна из университетских лабораторий поликремниевые трубы не чистит: чтобы труба не растрескалась при остывании, снимать её на чистку пришлось бы уже при 50-100 мкм, поэтому внутрь ставят жертвенные кварцевые лайнеры, а трубу меняют при 350-500 мкм. Единого норматива по толщине отложений нет. Признаки износа другой оснастки собраны в статье «когда менять изделие из кварцевого стекла».

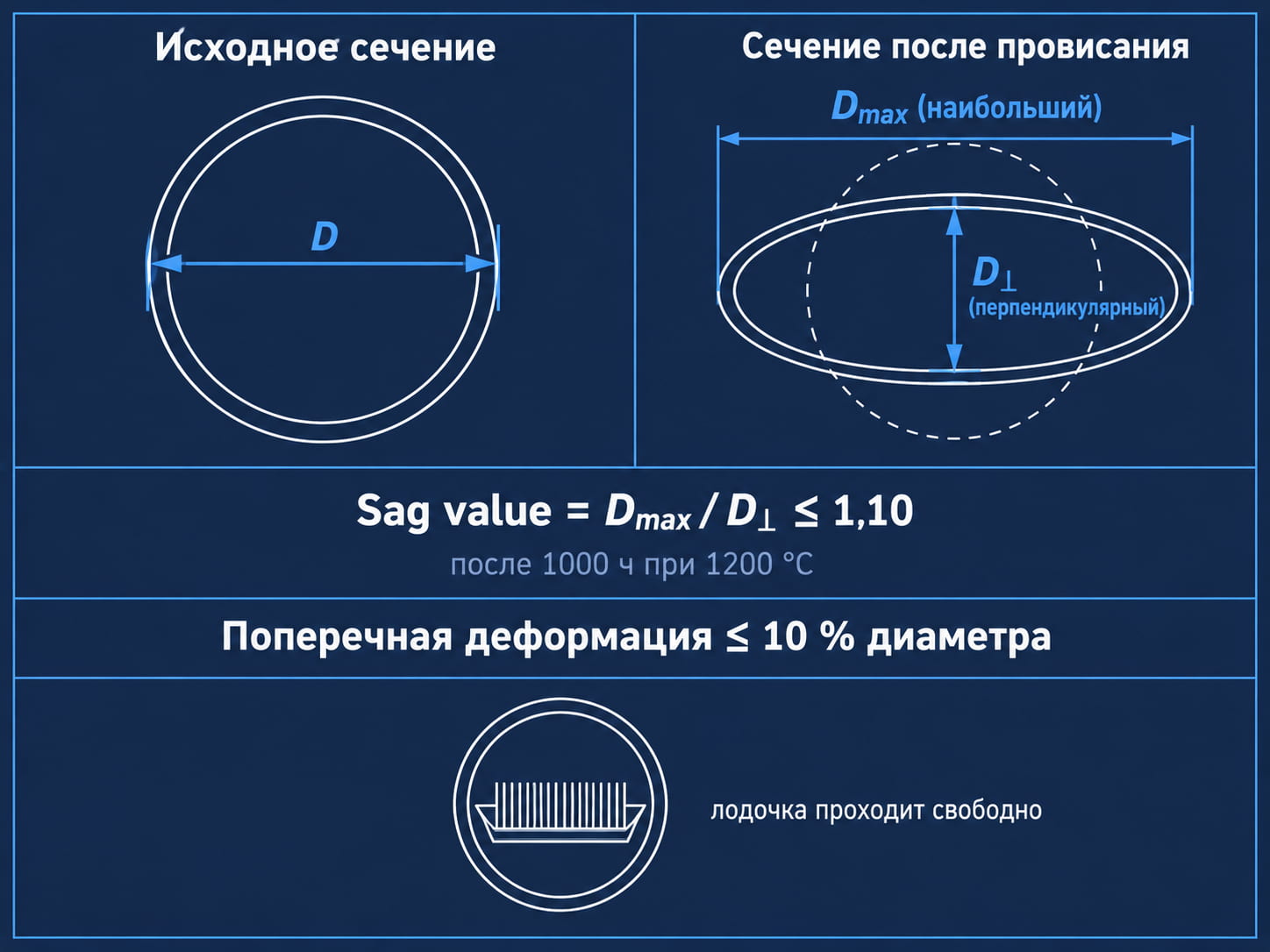

Два критерия износа трубы: sag value (отношение наибольшего диаметра к перпендикулярному) и допустимая поперечная деформация до 10 % диаметра. Схема.

Марка кварцевого стекла для труб диффузии и LPCVD: КИ, КВ, КУ-2 или КУ-1

У КУ-1 температура начала деформации 1250 °C, у остальных марок она на 80-100 °C выше. Цифры взяты из справочного приложения 3 ГОСТ 15130-86: стандарт распространяется на заготовки-диски и пластины, а на трубы нет, поэтому в таблице приведены свойства марки стекла, а не нормы на трубу. Тип по способу получения дан по учебнику ИТМО «Оптические материалы. Часть 2» (Зверев и др., 2013) и работе Непомнящих и др. (2023); чем различаются виды кварцевого стекла, разобрано отдельно.

Если ТЗ задаёт длительный режим 1100-1200 °C, кварцевые трубы для LPCVD и диффузии обычно рассматривают из КИ, «сухого» стекла типа I без полосы поглощения OH, или из КВ и КУ-2, стекла типа II газопламенной плавки. Отраслевой нормы выбора марки нет, это вывод из приложения 3 ГОСТ 15130-86. Синтетическое КУ-1 типа III с OH до 1300 ppm выбирают за пропускание в УФ, а в трубе диффузионной печи УФ-пропускание не используется. Зачем платить за эту марку, если её верхняя температура отжига, 1080 °C, ниже такого режима?

Руководство зарубежного производителя связывает низкое содержание OH с меньшей скоростью провисания и с замедлением девитрификации. Из таблиц ГОСТ это прямо не следует. У КУ-2 и КВ есть OH-группы, а начало деформации 1330 и 1340 °C сопоставимо с 1335-1350 °C у «сухого» КИ.

Мы изготавливаем кварцевые трубки из всех четырёх марок, КУ-1, КУ-2, КВ и КИ, и подбираем марку по требованиям к чистоте материала и условиям эксплуатации из ТЗ.

Начало деформации у КУ-1 — 1250 °C, у КУ-2, КВ и КИ — на 80-100 °C выше. Значения даны как свойства марки стекла по справочному приложению 3 ГОСТ 15130-86. График.

Размеры и допуски кварцевой трубы для диффузионной печи

Учебные материалы называют для труб-реакторов диффузионных печей диаметр до 0,2-0,3 м и длину свыше 2,0 м, а установка плазмохимической очистки из диссертации В.А. Камакина рассчитана на трубы Ø 150-300 мм длиной 1800-3000 мм. Стенку и отклонение диаметра задаёт ТУ 560, а трубы длиннее приведённых в таблице делают только по заказу (примечание к табл. 2).

Допуск на стенку зависит от исполнения а, б или в:

Длину выдерживают с отклонением ±5 мм. Прямолинейность нормируют в 0,4 % длины для труб до 1000 мм и 0,6 % для более длинных: у трубы 2000 мм это 12 мм. Овальность, конусность и разностенность укладываются в допуски на диаметр и стенку, а сколы на торцах труб до Ø 200 мм допускаются не больше 5 мм.

ГОСТ 15177-70 для сравнения ограничивает у труб до Ø 100 мм стрелу прогиба 3, 5 и 7 мм на 1 м для категорий I-III.

ТУ разрешают по заказу другие размеры с допусками по ближайшим меньшим размерам (примечание к табл. 1) и другую длину без правила допуска из таблицы (примечание к табл. 2).

Мы поставляем кварцевые трубки Ø 5-300 мм длиной до 2000 мм со склада в Москве, нестандартные размеры — под заказ за 2-4 недели. Для электронной промышленности делаем трубки повышенной чистоты с геометрической точностью ±2 %.

Кварцевые трубы: ГОСТ и ТУ, которые действуют в 2026 году

На октябрь 2026 года отдельного ГОСТ или стандарта SEMI на трубы диффузионных печей и реакторов LPCVD мы не нашли. Ближайший действующий стандарт на кварцевые трубы, ГОСТ 15177-70, написан для источников света и электровакуумных приборов с Ø до 100 мм. Его методики годятся как ориентир для ТЗ: 2 ч при 1000 °C без заметного на глаз помутнения, оплавленная поверхность без налёта конденсата, 15 теплосмен от 1000 °C в воду.

ГОСТ 8680-73 на прозрачные кварцевые трубы отменён с 01.01.1988, а ГОСТ 15130-86 на трубы не распространяется.

Рабочий документ для заказа: ТУ 21-54598235-560-2001 «Трубы из прозрачного кварцевого стекла. Общие технические условия». Они охватывают трубы газопламенной и электротермической плавки для работы до 1250 °C; из пяти областей применения III отведена электронным приборам.

В табл. 6 ТУ область III предусмотрена только для Ø 5-40 мм, поэтому для крупных труб из областей I и III остаётся область I, до Ø 250-300 мм: особо чистые вещества, приборы и аппараты специального назначения. Их делают двухстадийным способом из горного хрусталя, исполнения и классы согласуют с изготовителем (примечание 2 к табл. 6). Что по этим ТУ проверяют у трубы:

• класс I-III по капиллярам и окрашенным включениям: для Ø свыше 100 до 200 мм в классе I на 1000 мм длины не допускаются капилляры длиннее 100 мм, диаметром более 1,5 мм и суммарной длиной более 100 мм, а трещины, налёт конденсата и кристаллические включения запрещены во всех классах;
• устойчивость к кристаллизации (п. 2.1.2): после (1000 ± 10) °C в течение 2 ч и охлаждения на воздухе на поверхности не должно остаться следов кристаллизации;
• потемнение (п. 2.1.5): пропускание на 290 нм после 2 ч при 1000 °C падает не больше чем на 3 %;
• показатели по табл. 9: без оговорки в заказе нормируются для области III кристаллизация, для области I термостойкость, остальные испытания вводят оговоркой;
• маркировка (п. 2.2.1): этикетка с номером плавки, номером контролёра и датой приёмки.

Режим конкретного процесса и перечень контролируемых примесей ТУ не задают. Их закрепляют в ТЗ или чертеже заказчика, а полный перечень документов собран в обзоре ГОСТ, ТУ и ОСТ на кварцевое стекло.

Производство труб из кварцевого стекла для полупроводникового производства

ТУ 560 допускают получение прозрачных труб газопламенным или электротермическим способом, в одну или две стадии, из горного хрусталя или гранулированного жильного кварца. Трёхступенчатая очистка стекла перед вытяжкой не убирает примеси металлов полностью, поэтому у труб из кварцевого стекла для полупроводникового производства значение имеет состав того слоя стенки, который обращён к пластинам: из него при 800-1200 °C примеси уходят в реакционное пространство.

Ресурс трубы закладывают и обработкой поверхности. В установке из диссертации Камакина на наружную поверхность труб Ø 150-300 мм плазмохимическим способом наносят упрочняющее покрытие на основе Al₂O₃. В патенте US 4720407 описана также двухстенная труба с продувкой зазора.

Мы по запросу припаиваем к трубам отводы и шлифы, изготавливаем концевые заглушки трёх видов: плоские, сферические и с фланцами, а также формируем специальную геометрию торцов.

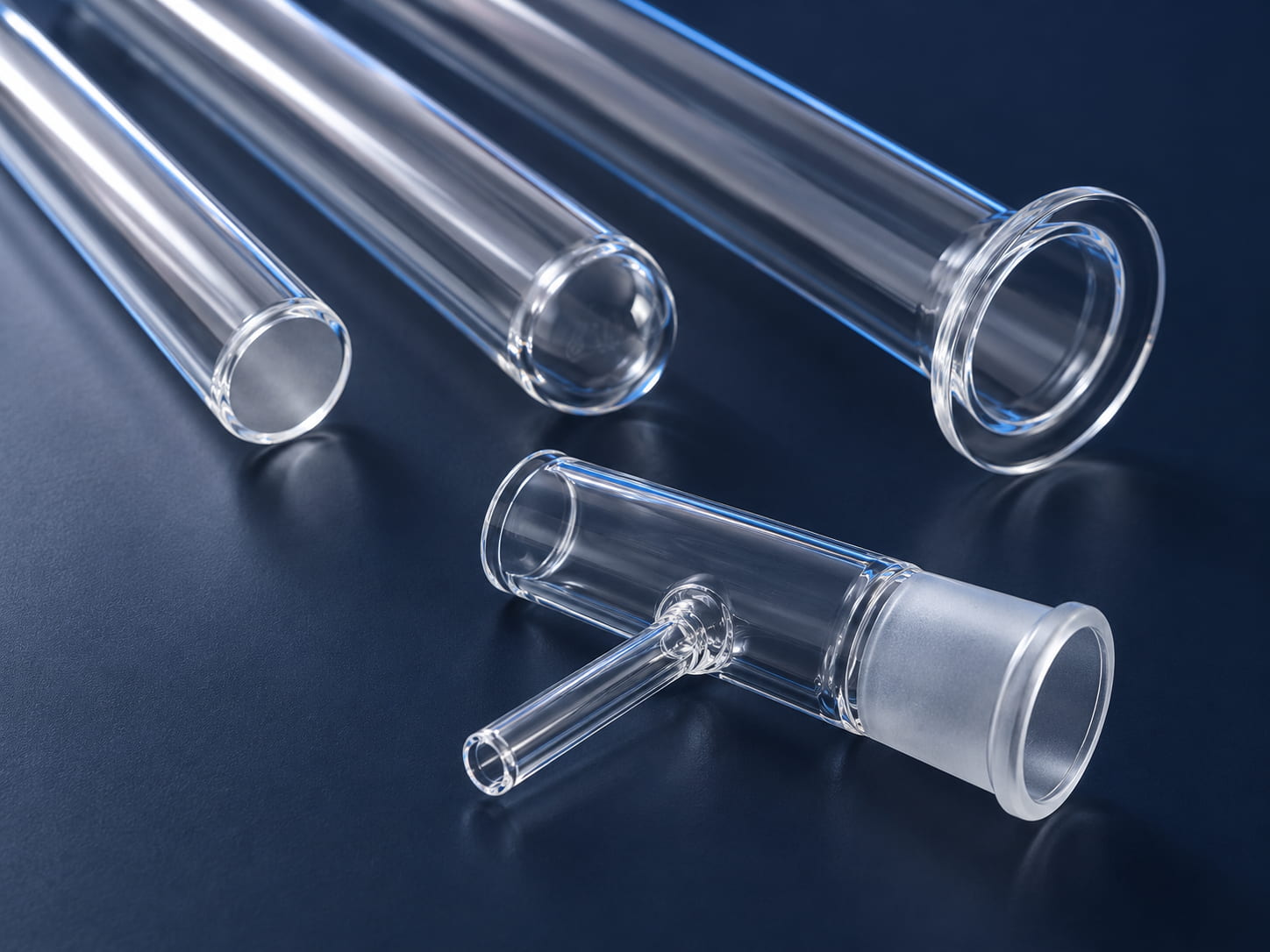

Варианты обработки концов кварцевой трубы: плоская и сферическая заглушки, фланец, шлиф и отвод. Иллюстрация.

Монтаж и эксплуатация трубы в печи: что продлевает ресурс

Кварцевую оснастку печи берут только в чистых перчатках: трубу с отпечатком пальца, как предупреждает лекция курса EE 527 Вашингтонского университета (2014), списывают из-за ионов Na⁺. Почему нельзя брать кварцевое стекло голыми руками, разобрано отдельно.

Алундовые трубы в диффузионных печах ставят как несущие, и размягчающаяся кварцевая труба внутри них не прогибается. Производители кварцевого стекла рекомендуют в первые часы прогрева периодически поворачивать новую трубу на 90°, порядок описан в статье про монтаж и прогрев кварцевых трубок в печи.

Долгие диффузионно-окислительные циклы могут спечь кварцевую лодочку со стенкой трубы, и при выгрузке образуется мелкодисперсная смесь.

В реакторе LPCVD ресурс трубы зависит от того, где оседают продукты реакции. Для осаждения нитрида кремния и процессов с ТЭОС исключают «холодные» области, а температуру в зоне фланца контролируют, чтобы продукты реакции не конденсировались (Наливайко О.Ю. и др.). В работе Н.М. Манжи после осаждения Si₃N₄ реактор 30-40 мин продувают смесью O₂ и N₂ при 300-400 Па: это убирает матовые полосы на пластинах и способствует отвердению хлористого аммония NH₄Cl.

Жертвенные лайнеры, которые одна из университетских лабораторий ставит в трубы поликремния, трескаются от отложений, но вакуум трубы сохраняется. Трубы нитрида кремния и низкотемпературного оксида (LTO) там от напряжений осаждения не ломаются, лайнеры им не нужны.

Очистка кварцевых труб диффузионных печей и реакторов LPCVD

При диффузии бора в 950-1100 °C боросиликатное стекло (БСС) на стенках трубы интенсивно адсорбирует примесные атомы, газы и пары, поэтому в серийном производстве трубу со сроком службы порядка года чистят раз в месяц (Литвиненко В.Н. и соавторы, 2013). Традиционная схема очистки кварцевых труб диффузионных печей плёнку БСС не снимает и токсична. HF удаляет БСС с фазой Si-B не полностью, поэтому авторы ставят перед травлением обработку паром.

Кварцевый реактор LPCVD чистят по толщине отложений, а не по календарю. Патент US 6368410 указывает, что каждая очистка требует остановки установки, а частая очистка может удлинять микротрещины в кварце, способствующие хрупкости и отказу детали. Вместо чисток одна из университетских лабораторий ставит сменные кварцевые лайнеры, которые принимают основную часть отложений.

Чек-лист ТЗ на кварцевые трубы для LPCVD и диффузии

ТУ 560 закрывает геометрию и базовые испытания, а режим процесса и требования к чистоте заказчик вписывает в ТЗ сам.

Для расчёта стоимости мы просим указать наружный диаметр, толщину стенки, длину, марку кварцевого стекла и количество. При припайке, шлифах и заглушках нужен чертёж или эскиз: трубы с доработкой концов делаем как изделия из кварцевого стекла по чертежу. Каждую партию контролируем по геометрии, оптической однородности, пузырям и инородным включениям.

Двенадцать полей, которые стоит указать в ТЗ на кварцевую трубу-реактор. Инфографика.

Частые вопросы

Какая марка кварцевого стекла нужна для трубы диффузионной печи?

Для кварцевой трубы диффузионной печи обычно рассматривают КИ, «сухое» стекло типа I электротермической плавки, или КВ и КУ-2 типа II газопламенной плавки. Справочное приложение 3 ГОСТ 15130-86 даёт для них начало деформации 1330-1350 °C, а для синтетического КУ-1 только 1250 °C. КУ-1 выбирают там, где нужно его УФ-пропускание.

Сколько служит кварцевая труба в диффузионной печи?

Срок службы кварцевого реактора диффузии, по требованиям из диссертации В.А. Камакина (1999), равен времени работы нагревателя печи и составляет 1000-2000 ч. В серийной диффузии бора срок службы трубы порядка года при очистке раз в месяц (Литвиненко В.Н. и др., 2013).

Когда кварцевую трубу пора менять из-за провисания?

Допустимая поперечная деформация кварцевой трубы не больше 10 % диаметра: её определяет возможность перемещать лодочку с пластинами (Камакин В.А., 1999). В патенте US 5063181 критерий другой: отношение наибольшего диаметра к перпендикулярному не больше 1,10 за 1000 ч при 1200 °C.

Почему кварцевую трубу печи нельзя брать голыми руками?

Щёлочи из пота становятся центрами кристаллизации кварцевого стекла, а ионы Na⁺ загрязняют печную трубу, которая работает при 800-1200 °C. Лекция курса EE 527 Вашингтонского университета (2014) предупреждает, что одного отпечатка пальца достаточно, чтобы трубу пришлось списать.

Чем чистить кварцевую трубу после диффузии бора?

HF не снимает полностью плёнку боросиликатного стекла с фазой Si-B. Для очистки кварцевых труб диффузионных печей Литвиненко В.Н. и соавторы (2013) предложили сначала обработку паром деионизованной воды при 700-800 °C 15-30 мин, затем HF 25 мин с вращением трубы и отжиг в аргоне при 1000 °C 2 ч.

Как часто чистить трубу реактора LPCVD?

Единого норматива нет: патент US 6368410 называет 5-10 мкм отложений, Н.М. Манжа для стенок нитридного реактора 1,2-1,5 мкм. Одна из университетских лабораторий трубы поликремния не чистит, а защищает жертвенными кварцевыми лайнерами и меняет при 350-500 мкм. Частая очистка, по патенту, может удлинять микротрещины, которые способствуют хрупкости и отказу детали.

Есть ли ГОСТ на кварцевые трубы для LPCVD и диффузии?

На октябрь 2026 года отдельного ГОСТ или стандарта SEMI на кварцевые трубы для LPCVD и диффузии мы не нашли. Действующий ГОСТ 15177-70 охватывает трубы до Ø 100 мм для источников света и электровакуумных приборов, а ГОСТ 8680-73 отменён с 01.01.1988. Требования задают ТУ изготовителя, например ТУ 21-54598235-560-2001 для работы до 1250 °C, и ТЗ заказчика.

Ресурс кварцевых трубок для LPCVD и диффузии задают три решения в ТЗ, а не только диаметр. Это марка стекла КИ, КВ или КУ-2, класс по капиллярам и окрашенным включениям по ТУ и регламент очистки под конкретный процесс.

Подберём марку кварцевого стекла и исполнение по ТУ под ваш режим диффузии или LPCVD. Для труб с фланцами, шлифами и заглушками достаточно прислать ТЗ или чертёж.
