Когда менять изделие из кварцевого стекла на новое

Содержание

Когда менять изделие из кварцевого стекла, определяют три класса оснований: необратимый дефект, падение функции ниже порога процесса и исчерпание ресурса по журналу наработки. К необратимым дефектам относят трещины, посечки, сколы в рабочей зоне, сплошную поверхностную кристаллизацию и деформацию после перегрева. Согласно ГОСТ 22293-76, изделие годно, если после заданного числа теплосмен на нём нет трещин, посечек и отколов. Для кварцевых труб справочный порог геометрии задаёт ГОСТ 8680-73, отменённый с 01.01.1988: стрела прогиба не более 6 мм на 1 м длины.

Налёт и отложения снимаются очисткой, а кристобалитовое помутнение необратимо: при охлаждении через 220-270 °C слой кристобалита проходит инверсию β→α с изменением объёма и растрескивается.

Функциональный порог у каждого типа изделия свой: для трубки печи это геометрия, для чехла УФ-лампы и оптического окна — пропускание, для смотрового стекла герметичность и толщина стенки. Если параметр не возвращается к норме после штатной очистки, замена кварцевого стекла становится вопросом срока.

Решение о том, когда заменять изделие из кварцевого стекла на новое, сводится к одному из трёх исходов: заменить сразу, доработать до планового останова или восстановить очисткой. Жёсткий триггер (трещина, посечка, скол в зоне нагрева) требует немедленной замены независимо от графика ППР. Мягкий триггер с измеримой метрикой допускает работу до ближайшего останова под усиленным контролем, а обратимое загрязнение поверхности устраняют очисткой и возвращают изделие в работу.

Три исхода решения: заменить сейчас, доработать до останова, восстановить

Три исхода решения о замене кварцевого стекла — заменить, доработать, восстановить

Трещина, посечка или откол означают, что изделие не выдержало теплосмен, поэтому с таким дефектом его в работу не возвращают. Остальные изменения делятся на обратимые (их снимает очистка) и нарастающие, которые можно измерять до ближайшего планового останова. Доработка без метрики превращается в эксплуатацию до отказа: если провис, пропускание или толщину стенки нечем замерить, изделие уходит на замену сразу.

Признаки износа кварцевого стекла: жёсткие и мягкие триггеры замены

По ГОСТ 22293-76 изделие из кварцевого стекла годно, пока после заданного числа теплосмен на нём нет трещин, посечек и отколов. Эта граница делит признаки износа кварцевого стекла на жёсткие триггеры (необратимый дефект) и мягкие (метрика движется к порогу). Осмотр ведут в условиях ГОСТ 22290-2021: тёмный фон, освещённость рабочего места не менее 300 лк, при необходимости лупа или микроскоп.

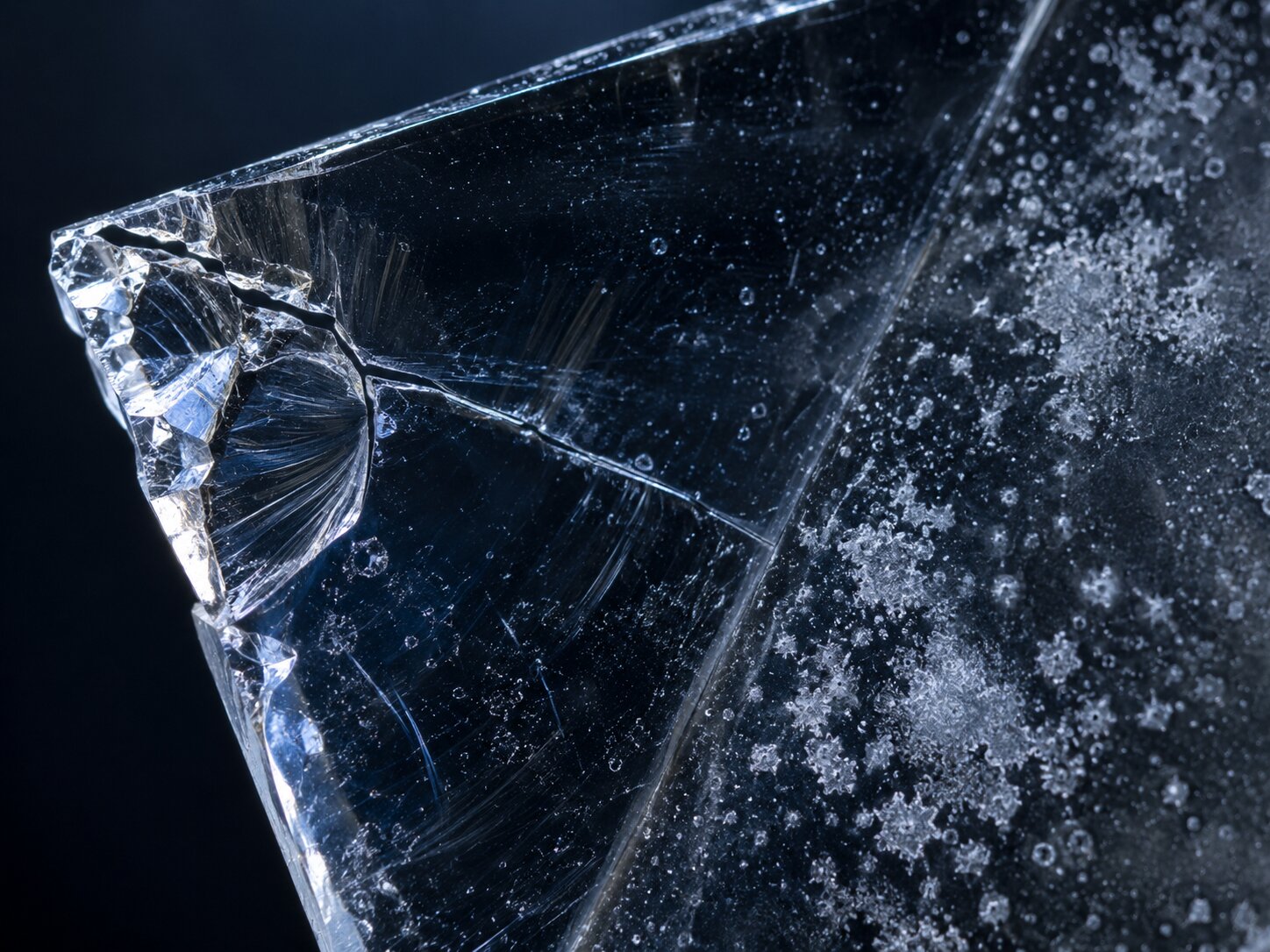

Трещина и кристаллизация на кварцевом стекле — признаки износа для замены

Жёсткие триггеры: замена немедленно

Изделие с любым из этих признаков в работу не возвращают, даже если до планового останова остаются сутки.

• Трещина или посечка любой длины. Это прямой критерий негодности по ГОСТ 22293-76, и на каждом следующем термоцикле дефект растёт.
• Скол в зоне нагрева или в рабочей зоне. Он работает как концентратор напряжений независимо от размера.
• Сплошная поверхностная кристаллизация (ГОСТ 22290-2021, п. 3.3): слой кристаллов по поверхности, а не отдельные включения.
• Деформация после перегрева: изменённая геометрия трубы, тигля или лодочки не возвращается.
• Травление или протечка смотрового стекла.
• Прожог защитного окна лазера.

Полный перечень видов дефектов и их классификация собраны в справочнике дефектов кварцевого стекла.

Для сколов на торцах действуют две разные нормы. При приёмке новых труб отколы на торцах допускаются не более 3 мм (ГОСТ 8680-73), а при испытании на термоустойчивость отколы менее 5 мм с торцов, не ведущие к разрушению, не учитываются (ГОСТ 22293-76). Скол в зоне нагрева под эти допуски не попадает.

Мягкие триггеры: замена планируется

Изделие ещё выполняет функцию, но каждый контроль показывает сдвиг метрики. Сколько циклов осталось до порога? Ответ дают только записи замеров в журнале, который ведут с первой установки.

• Локальная кристаллизация по п. 3.2 ГОСТ 22290-2021: точки, риски и пятна кристаллов на поверхности.
• Налёт, который не уходит после штатной очистки по регламенту.
• Рост стрелы прогиба трубы к 6 мм на 1 м длины (ГОСТ 8680-73 отменён с 01.01.1988, его значения применяют как справочные).
• Падение пропускания у чехлов, оптических окон и смотровых стёкол.
• Уменьшение толщины стенки по результатам повторных замеров.

Ориентир одного из производителей (toquartz, не норма): менять трубу при выработке более 80 % расчётного ресурса или при потере более 15 % толщины стенки. Для своего процесса этот порог проверяют по журналу наработки.

Восстановить или заменить кварцевое стекло: где проходит граница

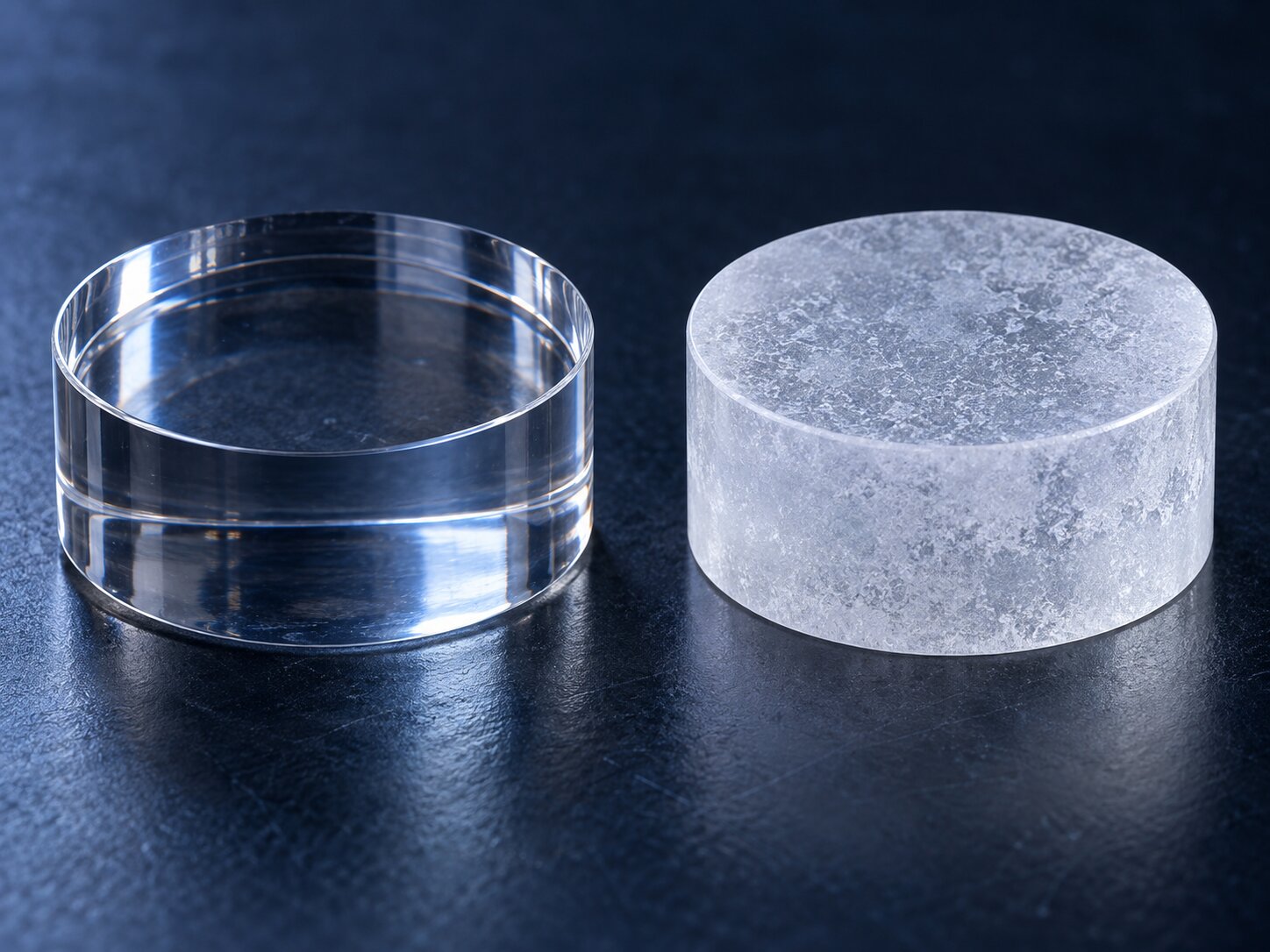

Прозрачное и помутневшее кварцевое стекло — граница между восстановлением и заменой

Помутнение, которое не уходит после кислотной очистки, указывает на кристобалит, и такое изделие меняют. Чтобы решить, восстановить или заменить кварцевое стекло, изменения делят на обратимые, которые снимает очистка по регламенту, и необратимые, которые устраняет только замена.

Кристаллизацию SiO₂ ускоряют щёлочи и соли, поэтому очищенное изделие берут только в чистых хлопчатобумажных перчатках, иначе жир и соли кожи при нагреве необратимо протравливают поверхность. По ориентиру одного из производителей (toquartz), отжиг при 1100-1150 °C возвращает часть пропускания после термоциклирования, но кристобалит он не устраняет. Причины помутнения разобраны в статье почему мутнеет кварцевая трубка, стадии кристаллизации в материале о девитрификации кварцевого стекла.

Критерии замены кварцевых изделий: матрица по типам

Когда менять изделия из кварцевого стекла, зависит от того, что ограничивает ресурс конкретного типа, поэтому критерии замены кварцевых изделий сведены в одну матрицу.

Наконечники термопар по ГОСТ 19908-90 рассчитаны на кислые и нейтральные среды до 1000 °C, щёлочи в область применения не входят. Контакт со щелочной средой сам по себе основание пересмотреть ресурс, даже если наконечник внешне цел. Режимы, отодвигающие мягкие триггеры, описаны в гайде по эксплуатации изделий из кварцевого стекла, дубликат по чертежу подбирают в каталоге изделий из кварцевого стекла.

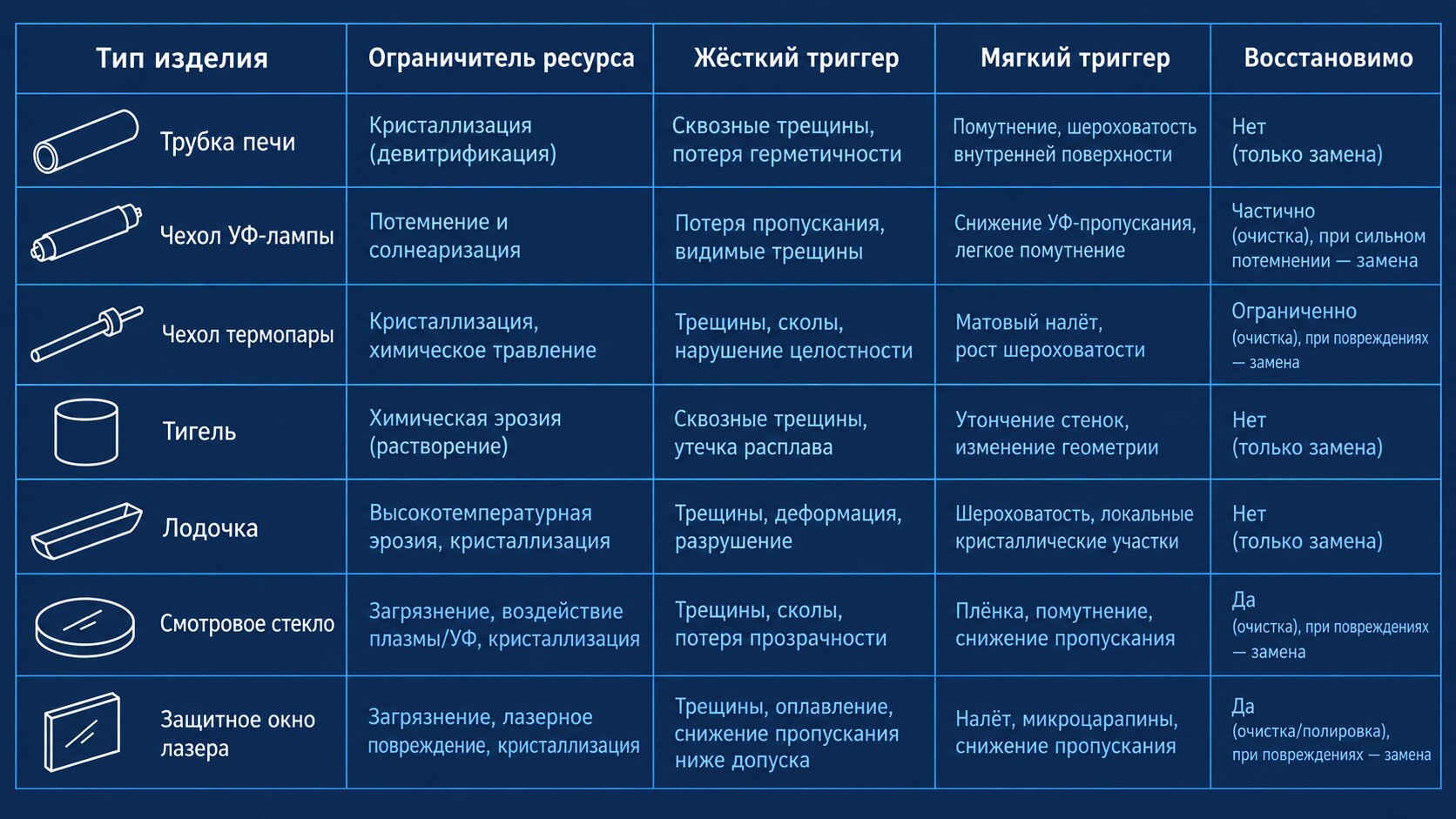

Матрица критериев замены кварцевых изделий по типам — труба, тигель, чехол, стекло

Когда менять кварцевую трубку, тигель и лодочку: высокотемпературная оснастка

Износ кварцевой оснастки печи проявляется в первую очередь как провис и девитрификация трубы. По патенту US 5605454, при разгонке выше точки отжига кварца (1140 °C) трубу может потребоваться менять уже через 3-6 недель: верхняя образующая провисает вплоть до касания пластин. Скорость провиса и роста кристобалита, по данным Momentive (бывш. GE Quartz), определяют прежде всего температура и вязкость кварца.

Низкое содержание OH-групп (менее 10 ppm в большинстве марок) минимизирует провис при диффузионных температурах и замедляет девитрификацию. Переход в β-кристобалит, как правило, не идёт ниже 1000 °C, а термоциклирование через инверсию разрушает структуру. Когда менять кварцевую трубку, подсказывают геометрия и состояние стенки, а не календарь.

Разный ресурс одной и той же трубы в разных марках объясняет температурная сетка Heraeus Covantics: максимальная длительная рабочая температура составляет 1160 °C для электроплавленого, 1110 °C для газоплавленого и 950 °C для синтетического стекла с содержанием OH до 1000 ppm. Цифра «до 1200 °C» из профиля марки КУ-1 (ГОСТ 15130-86) относится к данным Кварц-Пром и с сеткой Heraeus напрямую не сопоставляется.

Для печных режимов содержание OH уточняют до заказа из каталога трубок. Ресурс новой трубы Momentive рекомендует продлевать установкой в печь при 1200 °C с поворотом на 90° каждые 2 часа первые 30 часов; сокращённый режим ограничивается первыми 8 часами, после чего печь выводят на рабочую температуру (монтаж и прогрев кварцевых трубок).

Тигель и лодочка невосстановимы при сквозной девитрификации, сквозных трещинах, сколах кромки и деформации после перегрева выше 1200 °C (сколько циклов выдерживает кварцевый тигель). Травление лодочки HF 10-25 % в течение 40-120 мин допустимо, только если девитрифицированный слой не прошёл на всю толщину стенки (ремонт или замена кварцевой лодочки).

Провис и кристаллизация кварцевой трубы в печи — когда менять кварцевую трубку

Замена кварцевого чехла, смотрового стекла и защитного окна лазера: ресурс по пропусканию

Кварцевый чехол УФ-лампы, смотровое стекло и защитное окно лазера с дефектами

Интервал замены УФ-лампы у изготовителей разный: Trojan UV Max предписывает менять её раз в год, VIQUA для UVMAX называет срок раз в два года (около 18 000 ч). При каждой замене лампы осматривают чехол. VIQUA требует заменить чехол, который не удаётся очистить, Trojan запрещает работу с треснувшим или повреждённым чехлом, а протравленный или поцарапанный чехол по общей практике тоже меняют.

Календарь для чехла вторичен. Замену кварцевого чехла мы привязываем к оптике: чистый чехол из КУ-1 или КВ пропускает 85-90 % на 254 нм, а менять его пора, когда КП254 падает до уровня, при котором доза опускается ниже 30 мДж/см² (порог СанПиН 2.1.3684-21). Расчёт этого порога разобран в статье о периодичности замены кварцевых стёкол в УФ-установках.

Смотровые стёкла выходят из строя по трём причинам: неверный момент затяжки прокладки, химическое травление поверхности и термоудар. Постепенный износ отслеживают по толщине: в практике осмотра её измеряют микрометром 0-25 мм в четырёх точках и записывают наименьшее значение, так что стекло номинальной толщиной 15 мм после травления может показать 14,72 мм. После замены смотрового стекла в указателях Klinger гайку подтягивают с моментом по таблице изготовителя (неверная затяжка возвращает первую причину отказа уже на новом стекле). ГОСТ 21836-2021 делит смотровые стёкла на типы А, Б, В и Г.

Загрязнение, помутнение или микротрещина защитного окна лазерной головки оборачиваются потерей мощности до 30 %, нечётким резом и оплавленными кромками. Интервала «каждые N часов» интеграторы не дают, потому что ресурс окна зависит от материала заготовки, режима, числа проколов, мощности и качества газа. Прожог окна открывает лучу путь к фокусирующей линзе, которая стоит дороже самого окна, поэтому замену защитного стекла лазера проводят по первому признаку прожога.

Экономика решения: цена изделия против цены сорванного цикла

При отказе кварцевой трубки, лодочки или защитного окна цена самого изделия редко оказывается главной статьёй потерь. Платят за то, что изделие успевает испортить в момент разрушения, и за часы, пока оборудование стоит. Решение сводится к одному неравенству:

C_изд + C_монтаж < P_отказа × (C_садки + C_простоя + C_повреждения смежных узлов)

Если неравенство выполняется, изделие меняют сейчас, даже когда на нём нет трещины.

Сколько стоит сорванная садка пластин в сравнении с одной трубой? Когда сумма в скобках кратно превышает цену изделия, неравенство выполняется уже при умеренной вероятности отказа. Поэтому экономический срок службы изделий из кварцевого стекла при дорогой садке заканчивается раньше физического: мягкий триггер означает замену на ближайшем плановом останове, а не доработку до отказа. Тот же расчёт на примере оснастки для серийных прогонов приведён в разборе ремонт или замена кварцевой лодочки.

Срок службы изделий из кварцевого стекла: плановая замена по наработке и журналу

ГОСТ 22290-2021 (п. 10.1) требует записывать в журнал результаты испытаний, в том числе промежуточные. Тот же принцип работает в эксплуатации: на каждое изделие заводят журнал наработки и фиксируют в нём:

• часы работы при рабочей температуре, с отдельной отметкой режимов выше 1000 °C;
• число термоциклов (теплосмен), включая аварийные остановы печи;
• стрелу прогиба трубы;
• минимальную толщину стенки или стекла по микрометру, наименьшее значение из четырёх точек;
• коэффициент пропускания на рабочей длине волны, для УФ-чехлов на 254 нм;
• результаты визуального осмотра на тёмном фоне.

Универсального календарного срока нет. У диффузионных труб, по данным патента US 5605454, при разгонке интервал может измеряться неделями, у лампового чехла идёт на месяцы, а для защитного окна лазера интеграторы не дают даже правила «каждые N часов». Поэтому срок службы изделий из кварцевого стекла задаёт собственный журнал: когда метрика подходит к порогу, замену ставят в график ППР, не дожидаясь отказа. Периодичность осмотров разобрана в статье «Диагностика и уход за кварцевым стеклом».

Как оформить замену: дубликат по чертежу, паспорт партии, страховой запас

Дубликат повторяет вышедшее из строя изделие, только если поставщик получает исходные данные первого заказа и причину отказа. В заявке на дубликат по чертежу указывают:

• чертёж или размеры: Ø, длина, толщина стенки, допуски;
• марку стекла по ГОСТ 15130-86 (КУ-1, КУ-2, КВ или КИ);
• рабочую температуру и среду;
• число термоциклов между плановыми остановами;
• дефект, который вывел изделие из строя: трещина, кристаллизация, провис, потеря пропускания.

Последний пункт позволяет скорректировать марку. Если трубка провисла после длительной работы при диффузионных температурах, имеет смысл перейти на стекло с меньшим содержанием OH, которое медленнее провисает и кристаллизуется.

Мы контролируем содержание OH-групп в паспорте партии в диапазоне 5-150 ppm, а качество каждой партии проверяют на заводе-изготовителе перед отгрузкой. Трубки Ø10-300 мм длиной до 3000 мм и другие позиции каталога изделий из кварцевого стекла изготавливают по чертежам и ТЗ, поэтому паспорт прежней партии служит точкой сравнения при повторном заказе.

Страховой запас нужен для изделий с короткой наработкой и дорогим простоем. Дубликат, заранее лежащий на складе к плановому останову, переводит замену кварцевого стекла из аварийной закупки в штатную операцию ППР.

Итоговый алгоритм решения о замене

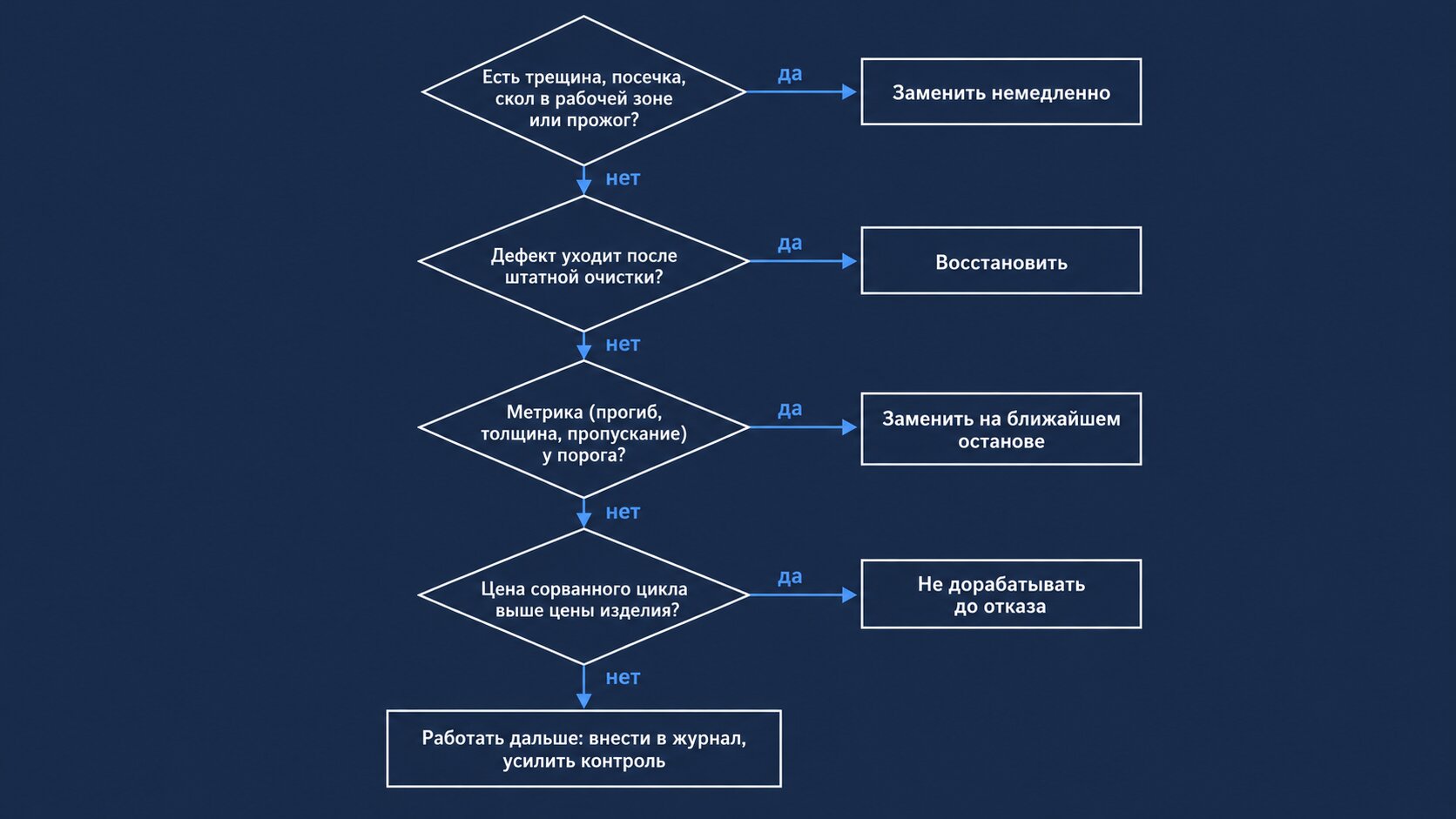

Алгоритм решения о замене кварцевого стекла — схема из пяти шагов

Пять вопросов задают строго по порядку. Первый ответ «да» определяет исход, и следующие шаги уже не проверяют.

Когда менять изделие из кварцевого стекла: порядок проверки перед решением о замене

Шаг 1 не зависит от графика ППР: изделие с жёстким триггером снимают даже за сутки до планового останова. Журнал на шаге 5 ведут по форме п. 10.1 ГОСТ 22290-2021, чтобы следующий замер сравнивался с предыдущим, а не с памятью оператора.

Частые вопросы

Можно ли восстановить помутневшее кварцевое стекло?

Налёт и отложения снимает кислотная очистка в допустимых режимах HF или NH₄HF₂ с ограничением концентрации и выдержки. Помутнение, которое остаётся после такой очистки, указывает на кристобалит. Этот слой необратим и растрескивается при каждом охлаждении, поэтому изделие меняют.

Сколько служит кварцевая трубка в печи?

Единого срока службы у кварцевой трубки нет, его задают рабочая температура, вязкость стекла и содержание OH-групп. По патенту US 5605454, при разгонке выше точки отжига кварца 1140 °C трубу бывает нужно менять уже через 3-6 недель, когда провисший верх трубы касается пластин. Замену планируют по стреле прогиба, справочный порог которой 6 мм на 1 м длины.

Как часто менять кварцевый чехол УФ-лампы?

Чехол осматривают при каждой замене лампы: раз в год по руководству Trojan UV Max или раз в два года (около 18 000 ч) по инструкции VIQUA UVMAX. Чехол меняют, если он треснул или повреждён (Trojan), не отмывается (VIQUA) либо протравлен. Решающий критерий у Кварц-Пром: пропускание на 254 нм, при котором доза не опускается ниже 30 мДж/см² по СанПиН 2.1.3684-21.

Можно ли продолжать работу с трещиной на кварцевом изделии?

Нет. По ГОСТ 22293-76 изделие годно, только если после заданного числа теплосмен на нём нет трещин, посечек и отколов. Трещину не отслеживают до планового останова: изделие выводят из работы сразу, независимо от графика ППР.

Опасен ли скол на торце кварцевой трубы?

Скол на торце до 3 мм допустим при приёмке новых труб по ГОСТ 8680-73 (отменён с 01.01.1988, применяется как справочный). При испытании на термоустойчивость отколы короче 5 мм с торцов, не ведущие к разрушению, не учитываются (ГОСТ 22293-76). Скол в зоне нагрева служит основанием для замены при любом размере.

Когда менять защитное стекло лазерной головки?

Защитное окно меняют при загрязнении, помутнении или микротрещине: такие дефекты снижают мощность до 30 % и дают нечёткий рез. Универсального интервала в часах для защитных окон нет. При первом признаке прожога окно меняют сразу, потому что прожог повреждает более дорогую фокусирующую линзу.

Что дешевле: заменить изделие или восстановить?

Восстановление оправдано только при обратимых изменениях: налёте, отложениях, поверхностном загрязнении. При трещинах, кристобалите, провисе и соляризации вопрос, когда менять изделие из кварцевого стекла, решает цена сорванного цикла, а не цена детали. Замену выгодно провести на ближайшем останове, если стоимость изделия с монтажом меньше вероятности отказа, умноженной на стоимость садки, простоя и повреждения смежных узлов.
