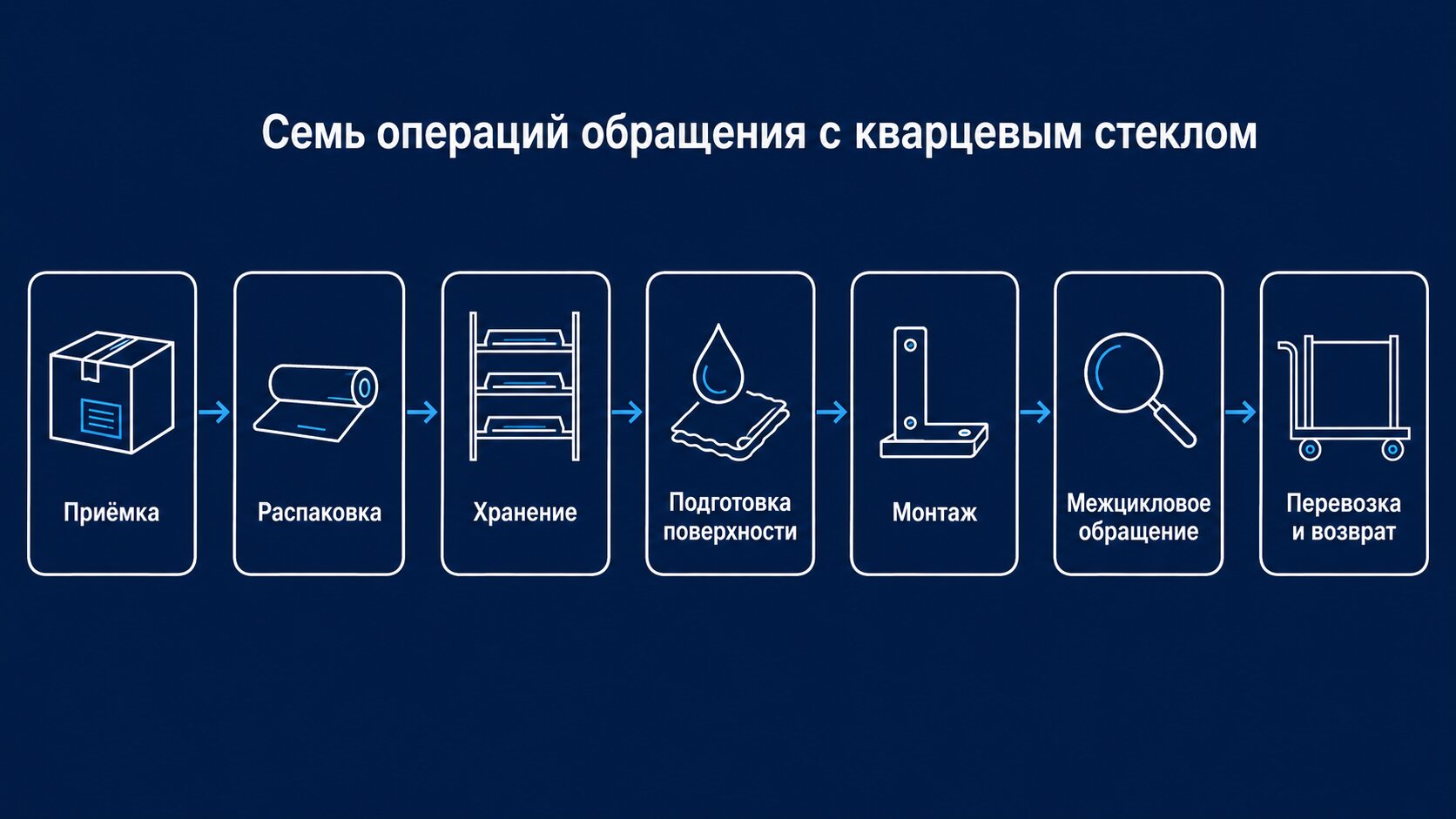

Схема семи операций обращения с кварцевым стеклом от приёмки до перевозки

Правила обращения с кварцевым стеклом охватывают семь операций жизненного цикла изделия и решают одну задачу: не допустить на поверхность щелочных загрязнений и механических повреждений. Цепочка выглядит так: приёмка партии, распаковка, хранение, подготовка поверхности, монтаж, межцикловое обращение, перевозка и возврат на хранение. Нарушение на любой из них проявляется не в момент ошибки, а после первого высокотемпературного прогона.

Соли натрия и калия из пота, цементная пыль, следы металлической оснастки и остатки предыдущего процесса работают как минерализатор: при нагреве они переводят аморфный SiO₂ в кристобалит. На чистой поверхности девитрификация начинается от 1200 °C, на загрязнённой стартует уже от 1000 °C. Порог по ГОСТ 19908-90 для кислых и нейтральных сред тоже равен 1000 °C, так что отпечаток пальца обесценивает изделие в штатном режиме печи, а не в аварийном.

Базовое правило одинаково для всех семи операций. Изделие берут только в чистых хлопчатобумажных или безворсовых нитриловых перчатках без пудры, обезжиривают изопропиловым спиртом непосредственно перед установкой и держат в заводской упаковке до монтажа. Хранение до монтажа и между циклами ведут по условиям 1 (Л) и 2 (С) ГОСТ 15150-69, к которым отсылает ГОСТ 15130-86. Цена нарушения измеряется отбраковкой: закристаллизованный участок очистка не восстанавливает.

Почему поверхность определяет ресурс изделия

Разница между чистой и загрязнённой поверхностью стоит 200 °C запаса по кристаллизации. Ресурс задаёт не марка стекла, а то, что осталось на поверхности до нагрева.

Щелочные загрязнения как минерализатор

Пот оставляет соли натрия и калия, и этого количества хватает, чтобы отпечаток проявился при первом высокотемпературном цикле. Цементная пыль, ржавчина, следы оснастки и остатки предыдущего процесса работают так же. На холодном изделии такой след глазом не читается, поэтому осмотр перед установкой его не отсекает.

Оксиды щелочных металлов ускоряют переход аморфного SiO₂ в кристобалит. Контакт при высокой температуре с жидким стеклом, асбестом и соединениями калия и натрия снижает стойкость к кристаллизации по тому же механизму. Причина, почему кварцевое стекло нельзя брать руками, лежит в химии щёлочи, а не в жире с ладони.

Кварц инертен ко всем кислотам, кроме плавиковой (HF) и ортофосфорной (H₃PO₄), а со щелочами не работает вовсе, так что собственная химическая стойкость материала здесь не спасает. Как загрязнение переходит в кристаллическую фазу, разобрано отдельно: девитрификация кварцевого стекла.

Пороги температур

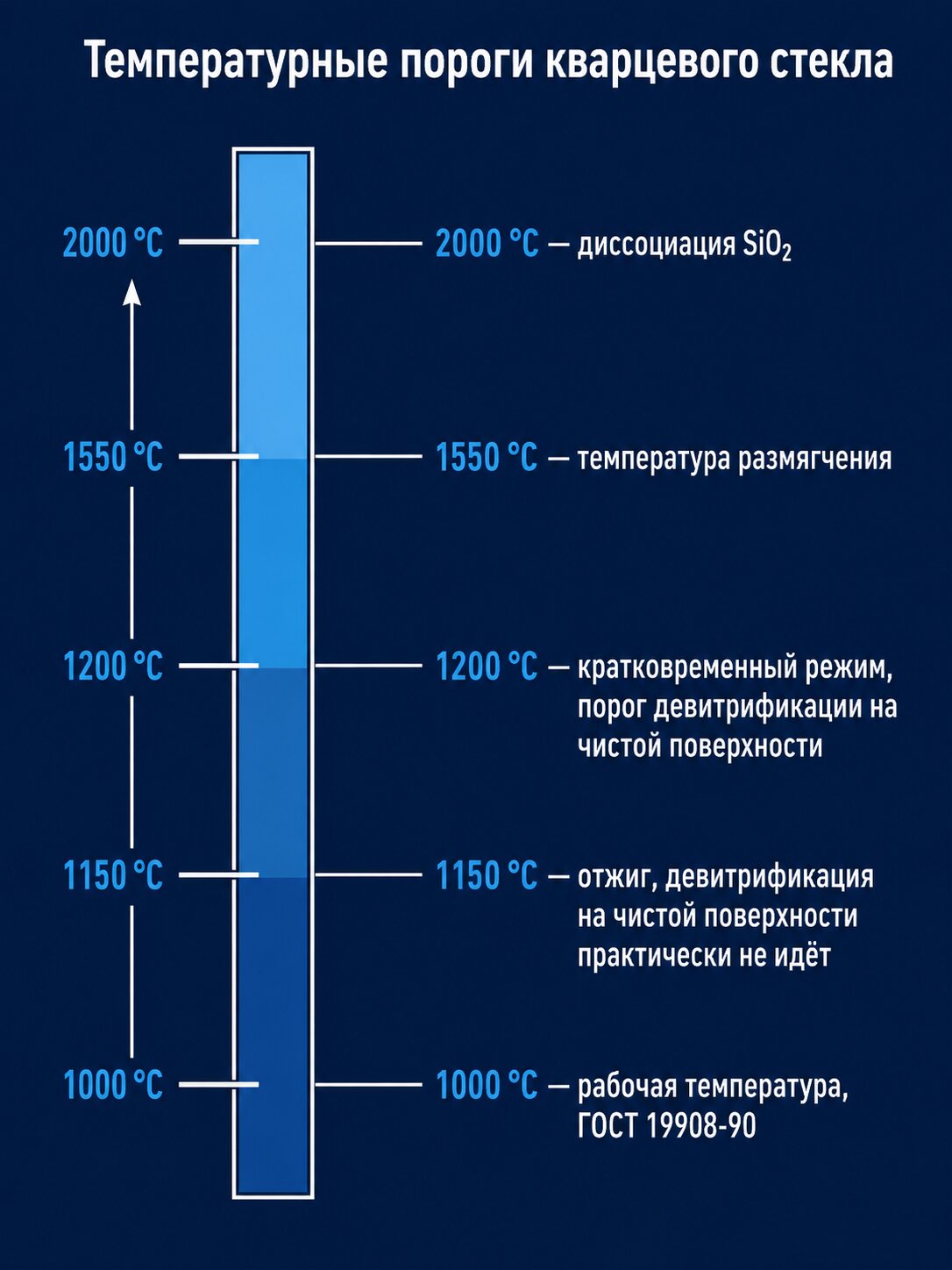

Температурные пороги кварцевого стекла — 1000, 1150, 1200, 1550 и 2000 °C

Рабочая температура посуды из прозрачного кварцевого стекла ограничена 1000 °C для кислых и нейтральных сред: так задаёт область применения ГОСТ 19908-90. Кратковременный выход до 1200 °C стандарт не нормирует, это отраслевая практика. На идеально чистой поверхности кристаллизация практически не идёт до 1150 °C, на загрязнённой стартует от 1000 °C и ниже: эти пороги приводит Technical Glass Products в руководстве по применению плавленого кварца.

Остальные точки шкалы лежат выше рабочего диапазона: отжиг около 1150 °C, нижняя температура отжига (strain point) около 1120 °C, размягчение 1550 °C, диссоциация SiO₂ около 2000 °C. Форму изделие теряет раньше, чем материал: крупные трубы провисают под собственным весом от 1100 °C, и на этот порог чистота поверхности уже не влияет.

Что происходит на остывании

Отказ проявляется не в горячей зоне. В интервале 200–275 °C кристобалит проходит β-α инверсию со скачком объёма и рвёт закристаллизованный слой изнутри, поэтому матовое пятно с чёткой границей мастер видит на остывшем изделии, а не во время прогона.

ТКЛР 5.5×10⁻⁷ K⁻¹ объясняет асимметрию: чистое стекло термоудар держит, а участок с кристобалитом расширяется по другому закону и трескается. Скорость охлаждения держат до 100 °C/час для сечения менее 25 мм. Путь одного отпечатка показан в разборе: отпечаток пальца на кварцевой колбе.

Приёмка партии и распаковка

ГОСТ 15130-86 (п. 3.1–3.2) допускает оформлять один документ только на партию одного вида, размера и марки. Поэтому приёмка кварцевого стекла начинается с бумаг: снабженец сверяет марку (КУ-1, КУ-2, КВ, КИ), размеры с допусками и номер партии в паспорте с маркировкой на упаковке.

Трубки и пластины разных марок по одной накладной не принимают. Какой документ закрывает конкретное изделие, показывает разбор ГОСТов, ТУ и ОСТ на кварцевое стекло.

Мастер участка осматривает изделие до передачи в цех. Что смотрят:

• торцы и кромки: скол, выкрашивание, зарубка от инструмента;
• поверхность на просвет под углом к свету: микротрещина, волосовина, посечка;
• матовость и белесые пятна, характерные для начавшейся девитрификации;
• следы упаковки: прилипший картон, крошка пенопласта, отпечатки пальцев на рабочей зоне;
• геометрия: прогиб трубки, овальность, соответствие чертежу заказчика.

Распаковывают в перчатках, на застеленной чистой поверхности. Металлический верстак под запретом: стальная стружка и ржавчина остаются на стенке и при 1000 °C работают минерализатором.

Скол на торце — концентратор напряжений, от которого трещина уходит вглубь при первом нагреве. Такое изделие бракуют на входе, а не после термоцикла, когда причину разрушения уже не доказать. Полный алгоритм визуального контроля разобран в материале о том, как определить брак в кварцевом стекле.

Мы контролируем качество каждой партии перед отгрузкой, но входной осмотр у получателя это не отменяет: большая часть повреждений возникает при перевозке.

Хранение до монтажа и между циклами

ГОСТ 15130-86 (п. 5.13) отсылает к условиям хранения 1 (Л) и 2 (С) по ГОСТ 15150-69: отапливаемый склад либо закрытое помещение без искусственно регулируемого климата. Заводскую упаковку не вскрывают заранее: каждый день на открытом стеллаже добавляет пыль, конденсат и касания без перчаток.

Хранение изделий из кварцевого стекла требует отдельного места, а не свободной полки в общем инструментальном шкафу:

• сухое помещение без перепадов, дающих конденсат на поверхности;
• никакого соседства с металлической оснасткой и ржавыми деталями;
• отдельно от цементной пыли, шлифовальной крошки и щелочных реагентов;
• изделия одной партии вместе, с сопроводительным документом;
• трубки лежат горизонтально на распределённых опорах, не вертикально в углу.

Трубки Ø10–300 мм длиной до 3000 мм мы отгружаем в упаковке под горизонтальное хранение. Чем длиннее отрезок, тем плотнее шаг опор: точечная подпорка под метровой и под трёхметровой трубкой создаёт разный изгибающий момент.

Подготовка поверхности перед установкой

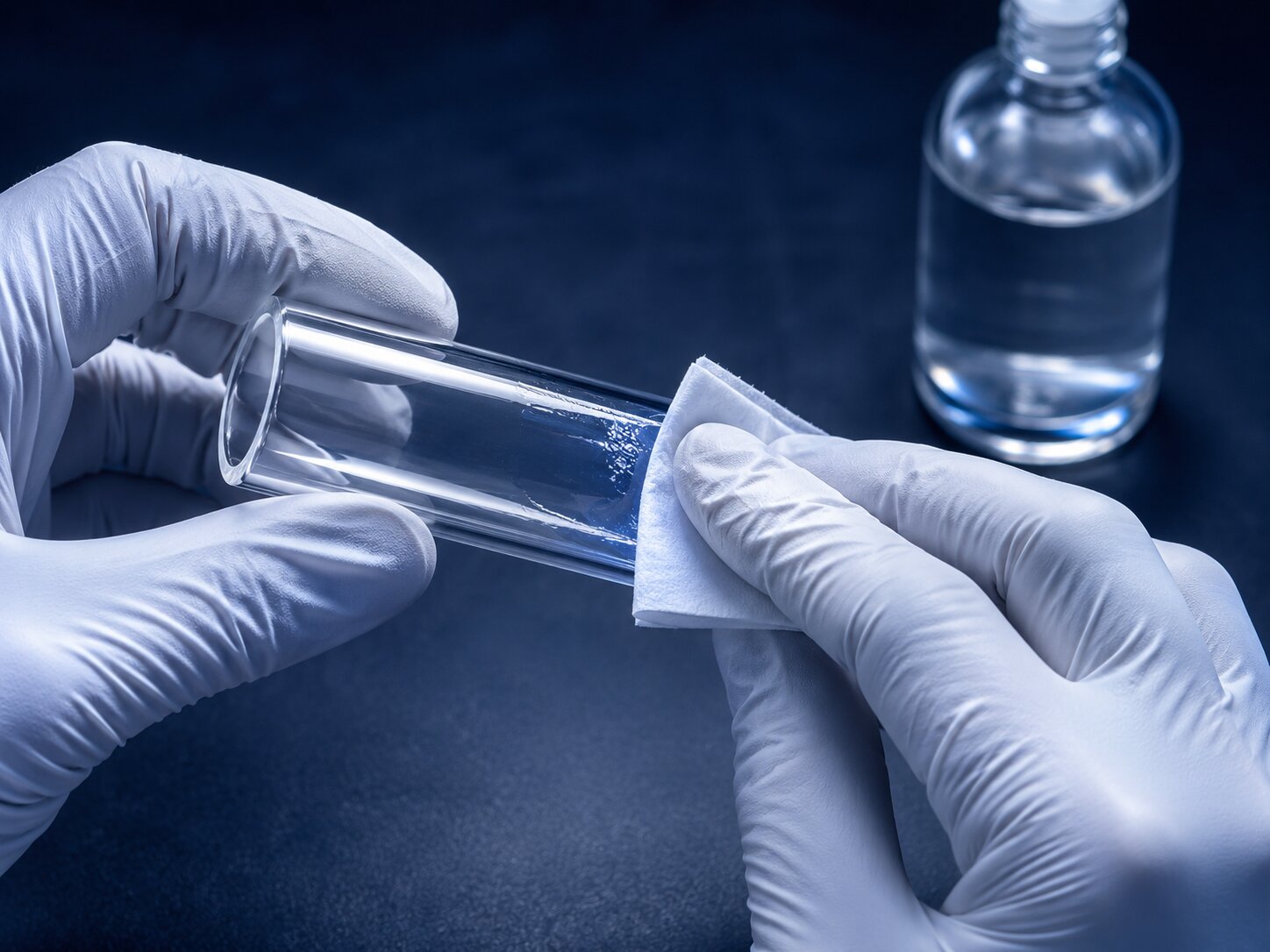

Подготовка поверхности кварцевого стекла — обезжиривание перед установкой в перчатках

Плёнка жира и солей, на холодном изделии незаметная, снимает двести градусов запаса по кристаллизации. Убирают её перед каждой установкой, а не раз в месяц и не после того, как проступило матовое пятно.

1. Перчатки для работы с кварцевым стеклом: чистые хлопчатобумажные или безворсовые нитриловые без пудры. Momentive Technologies формулирует требование как обязательное на всех операциях, включая распаковку и входной осмотр. Перчатку меняют, как только она коснулась металлической оснастки или ржавчины.
2. Обезжиривание изопропиловым спиртом безворсовой салфеткой, сплошным проходом по рабочей зоне, торцам и местам под опоры.
3. Промывка деионизированной или дистиллированной водой. Водопроводная сводит первые два шага к нулю: она оставляет кальций и натрий.
4. Быстрая сушка. Водяные пятна от медленного высыхания притягивают пыль и при следующем нагреве работают центрами кристаллизации.

Глубокая химическая очистка идёт отдельным регламентом и только под вытяжкой: бифторид аммония NH₄HF₂ 7% с выдержкой не более 10 минут, плавиковая кислота HF 10 об.% не более 5 минут. HF хранят и применяют только в посуде из PVC, стеклянная тара под неё не годится. Реагенты, концентрации и критерии отбраковки разобраны в материале про очистку кварцевого стекла.

Монтаж, крепление и опоры

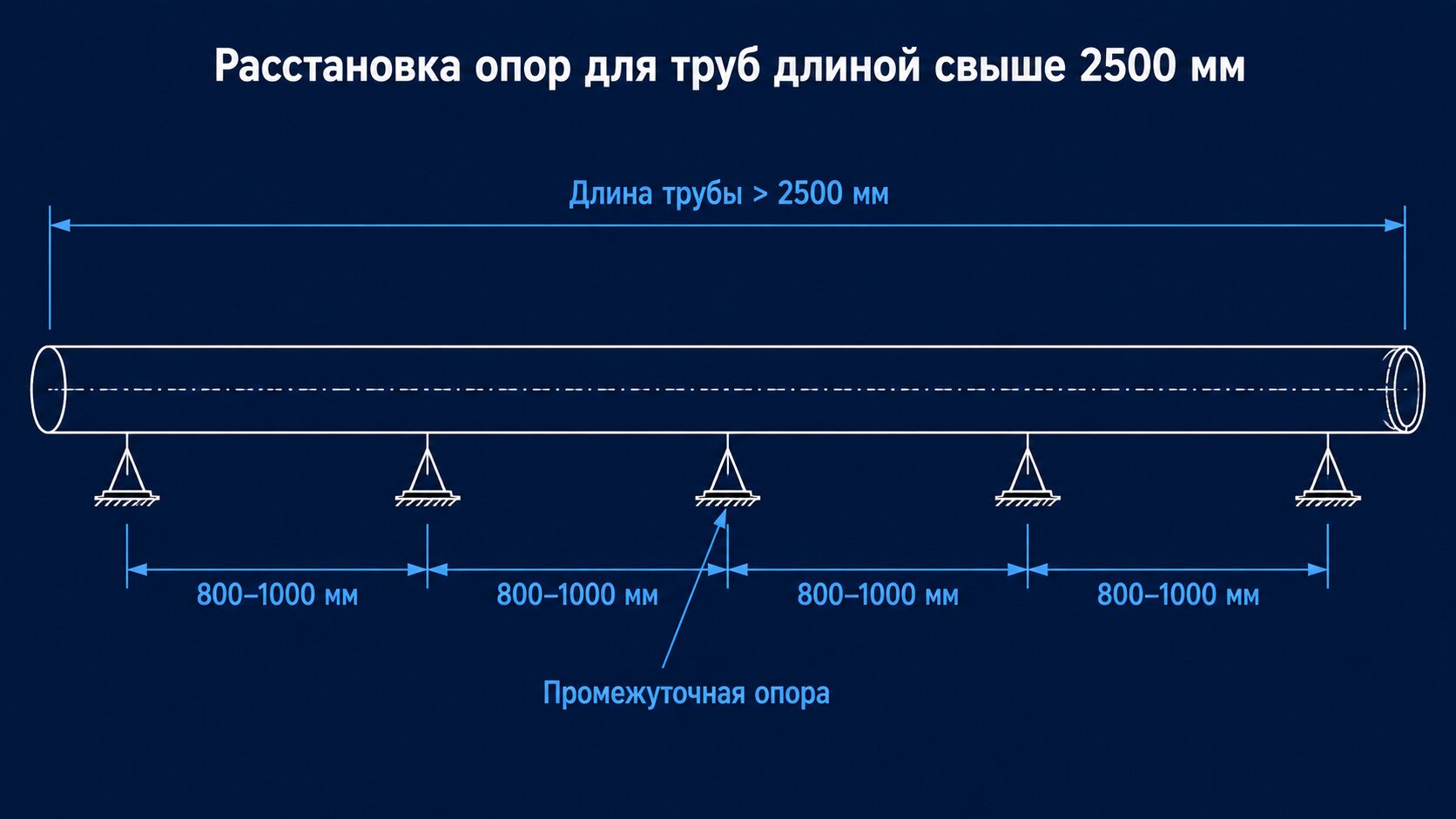

Схема расстановки опор для кварцевой трубы — промежуточные опоры через 800–1000 мм

Провисание крупных труб начинается от 1100 °C под собственным весом. Это дефект расстановки опор, а не износ материала: изделие на двух крайних точках набирает стрелу прогиба за первый цикл, и холодной правкой её не убрать.

Монтаж кварцевого стекла в горячей зоне подчинён одному условию: при рабочей температуре на поверхности нет ничего постороннего. Металл, керамика невыясненного состава и щелочные обмазки в контакте с нагретым кварцем оставляют матовый след по контуру опоры уже после первого прогона.

Правила крепления:

• Опора распределённая, а не точечная: подкладки из чистого кварца или керамики известного состава, пятно контакта широкое.
• Для труб длиннее 2500 мм промежуточные опоры через каждые 800–1000 мм: это инженерная практика производителей, а не требование стандарта.
• Свободный ход на тепловое расширение хотя бы с одного конца; жёсткая фиксация с двух сторон переводит расширение в напряжение и скол.
• Никаких металлических держателей, асбеста и обмазок с соединениями Na и K в зоне нагрева.
• Установка в чистых перчатках и только обезжиренного изделия: отпечаток от монтажа проявится при первом нагреве.

Ступенчатый прогрев и допустимые скорости нагрева разобраны в материале правильный монтаж и прогрев кварцевых трубок в печи, режимы работы и ресурс изделий — в разборе эксплуатации изделий из кварцевого стекла.

Съём, перемещение по цеху, перевозка и возврат на хранение

Снимать изделие можно только после полного остывания: захват на горячем участке отдаёт трещиной уже вне печи. Сразу после съёма изделие осматривают в перчатках: матовое пятно с чёткой границей, отпечаток опоры, скол или микротрещина у торца.

Транспортировка кварцевого стекла по цеху и между участками решается механикой, а не химией:

• длинные трубки нести горизонтально, на распределённых опорах;
• длинную трубку переносить вдвоём, за оба конца, не допуская прогиба середины;
• возвращать изделие в исходную упаковку, а не в общий стеллаж с оснасткой: окалина и ржавчина оставляют тот же щелочной след, что и пальцы;
• тигли и чаши ставить по одному, без штабелирования и без прокладок из бумаги неизвестного состава.

Частота циклов расходует ресурс быстрее, чем часы наработки. Непрерывный режим изнашивает изделие медленнее, чем серия коротких выходов на 1100–1200 °C с полным остыванием между ними, поэтому лишний съём «на всякий случай» обходится дороже пропущенного осмотра.

Требования охраны труда при производстве кварцевого стекла собраны в разделе XI Приказа Минтруда России № 901н от 15.12.2020; общие требования безопасности при обращении со стеклом задаёт ГОСТ 33560-2015 (листовое и профильное стекло).

Отмывать или браковать — критерий обратимости

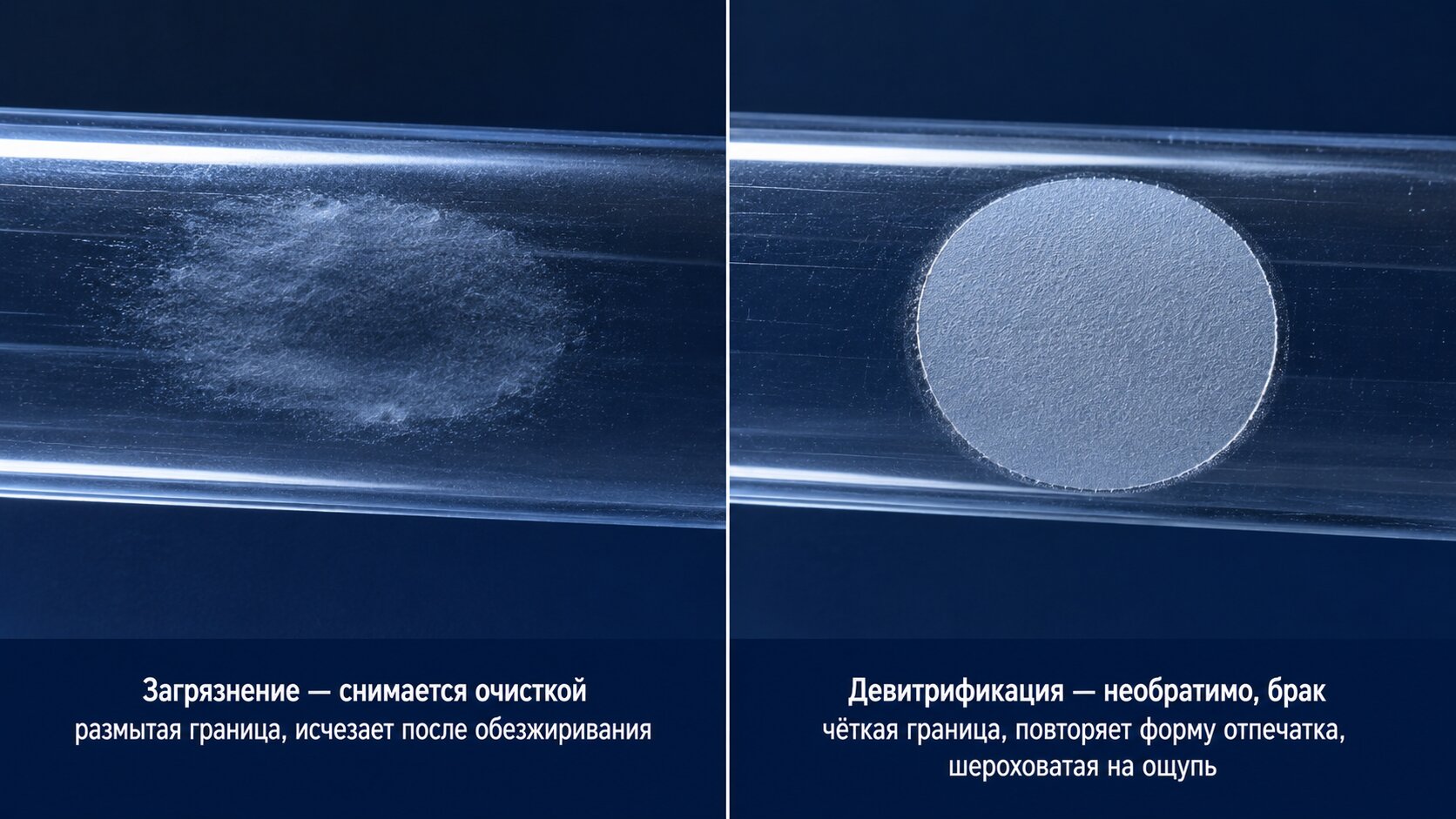

Загрязнение и девитрификация кварцевого стекла — отличие по границе пятна

Граница проходит по 1000 °C. Пока изделие не прошло нагрев выше этого порога, отпечаток пальца, белёсый налёт и следы упаковки снимаются очисткой: бифторид аммония 7% до 10 минут либо HF 10 об.% не дольше 5 минут, затем деионизированная вода и быстрая сушка. Матовое пятно, проявившееся уже после прогона, отмывке не поддаётся: под ним кристобалит, кристаллическая фаза на месте стеклообразной, и поверхность изменена необратимо. Такое изделие идёт в отбраковку, не в ванну.

Здесь и случается самая дорогая из ошибок при обращении с кварцевым стеклом. Белый налёт после озоления часто оказывается не налётом, а матированием поверхности; HF в этом случае усугубляет дефект, снимая уже повреждённый слой. Как отличить одно от другого до травления? По четырём признакам:

• граница пятна: у девитрификации она резкая и повторяет контур загрязнения, у налёта размытая, с плавным переходом в прозрачную зону;
• форма: контур отпечатка, след опоры или ребро упаковки на изделии, которое ещё не прогревали, означают загрязнение;
• поведение после обезжиривания: пятно, пережившее протирку изопропиловым спиртом, к грязи отношения не имеет;
• тактильность: шероховатость, ощутимая через перчатку, указывает на кристаллизацию, загрязнённая поверхность остаётся гладкой.

Регламент одной таблицей и чек-лист участка

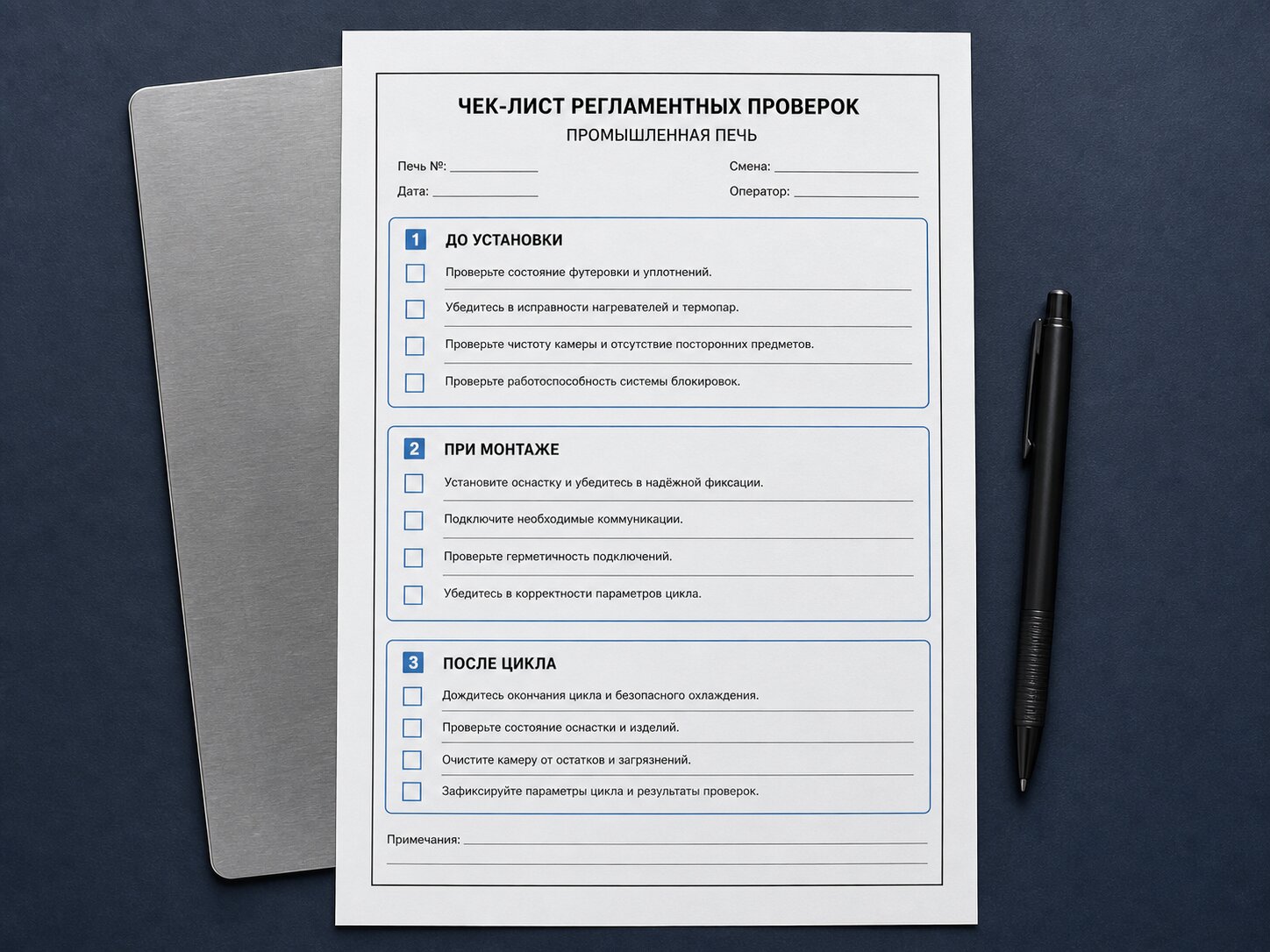

Печатный чек-лист участка для работы с кварцевым стеклом

Семь операций отделяют поступившую партию от печи и возвращают изделие на стеллаж. Пять из них проходят без нагрева, и там закладывается большая часть будущей отбраковки.

Правила обращения с кварцевым стеклом сведены в таблицу: операция, состояние материала, правило и цена ошибки. Последняя колонка объясняет мастеру участка, почему правило нельзя отложить.

Чек-лист под таблицей рассчитан на печать и вывешивание у печи: двенадцать строк, три блока по фазам смены. Отметка в журнале участка превращает регламент обращения с кварцевыми изделиями в проверяемую процедуру.

Чек-лист: обращение с кварцевым стеклом на участке

До установки

• Сверь паспорт партии и осмотри торцы на скол.
• Работай только в чистых хлопчатобумажных или нитриловых перчатках без пудры.
• Распаковывай на чистой подложке, не на металлическом верстаке.
• Обезжирь изопропиловым спиртом безворсовой салфеткой, промой деионизированной водой, высуши быстро.

При монтаже

• Убери из горячей зоны металл, асбест и обмазки на щелочной основе.
• Ставь изделие на распределённые опоры, а не на точечный упор.
• Для труб длиннее 2500 мм ставь промежуточные опоры через 800–1000 мм.
• Оставь свободный ход на тепловое расширение.

После цикла

• Снимай изделие только после полного остывания.
• Осмотри поверхность в перчатках на матовость и микротрещину.
• Переноси трубки горизонтально, длинные несут вдвоём.
• Верни изделие в заводскую упаковку, а не в общий стеллаж с оснасткой.

Частые вопросы

В каких перчатках брать кварцевое стекло?

Чистые хлопчатобумажные либо безворсовые нитриловые без пудры. С этого требования начинается любая инструкция о том, как обращаться с кварцевым стеклом: Momentive Technologies распространяет его на все операции, от вскрытия ящика до входного осмотра. Перчатка, побывавшая на оснастке, считается загрязнённой.

Что будет, если взять изделие голыми руками?

Пот оставляет соли натрия и калия, минерализатор, который сдвигает порог девитрификации с 1200 до 1000 °C. Отпечаток проступит после первого прогона матовым пятном с резкой границей. При остывании около 270 °C кристобалит меняет объём и рвёт поверхность в этом месте.

Чем протереть кварцевое стекло перед установкой?

Изопропиловым спиртом с безворсовой салфеткой, затем деионизированная вода и быстрая сушка. Водопроводная вода обнуляет обработку: она оставляет кальций и натрий. Глубокая очистка идёт под вытяжкой: NH₄HF₂ 7% до 10 минут либо HF 10 об.% до 5 минут, в посуде из PVC.

Как хранить кварцевые трубки и тигли между циклами?

В заводской упаковке, в сухом отдельном месте, без соседства с металлической оснасткой, ржавчиной и цементной пылью. Для заготовок оптического кварцевого стекла ГОСТ 15130-86 (п. 5.13) задаёт условия хранения 1 (Л) и 2 (С) по ГОСТ 15150-69. Трубки лежат горизонтально: вертикальная постановка в углу шкафа заканчивается сколом торца.

Как переносить длинные кварцевые трубки?

Горизонтально, на распределённых опорах и вдвоём, за оба конца. Трубку длиной до 3000 мм за один конец не берут: собственный вес создаёт изгибающий момент, и трещина идёт от захвата. Транспортирование и хранение смотровых стёкол ГОСТ 21836-2021 (п. 8.1) переадресует к ГОСТ 32530.

Можно ли ставить изделие со сколом на торце?

Нет. Скол работает концентратором напряжений, и при первом же термоцикле трещина уходит вглубь стенки. Дефект фиксируют при входном контроле и изделие бракуют.

Помутнела трубка после первого прогона: отмывать или списывать?

Граница обратимости проходит по 1000 °C. Если изделие нагрева выше этого порога не проходило, налёт и отпечатки снимаются очисткой. Если матовая зона возникла после прогона, это кристобалит: химия его не растворит, а HF усилит матирование. Такая трубка идёт в отбраковку.
