Сколько циклов выдерживает кварцевый тигель: цифры и ГОСТ

Содержание

Ресурс кварцевого тигля в индукционной печи задаёт температурный режим, а не число загрузок: сколько циклов выдерживает кварцевый тигель, считают отдельно для 1100-1200°C и для режима до 1000°C — 20-30 и 50-100 плавок соответственно. Верхняя оценка достижима при ступенчатом нагреве и таком же ступенчатом охлаждении; резкий вывод на режим сдвигает ресурс к нижней границе.

Границу ставит не механический износ, а девитрификация: выше 1000°C аморфный SiO₂ прорастает кристобалитом, стекло мутнеет и теряет прочность. Кристаллическая фаза отслаивается от стенки чешуйками и загрязняет расплав. Отказ стандартных тиглей из прозрачного плавленого кварца в высокотемпературном синтезе фиксируют после первых 20 термоциклов. Непрозрачный (opaque) плавленый кварц в сопоставимых условиях сохранял целостность после 100+ циклов при 1100°C.

В методе Чохральского расплав кремния удерживают выше 1414°C, и после кампании кварцевый тигель не используют повторно. ГОСТ 19908-90 ограничивает применение кварцевых тиглей температурой до 1000°C и кислыми либо нейтральными средами. Щелочные и фторидсодержащие расплавы разрушают SiO₂ химически, и в такой среде число циклов перестаёт зависеть от температурного графика.

Толщина стенки и чистота сырья по примесям (уровень ppm) сдвигают ресурс внутри диапазона, но не отменяют порог 1000°C. Единой цифры вне привязки к температуре, скорости термоциклирования и составу расплава не существует. Для планирования закупки берут нижнюю границу диапазона.

Что считать циклом: теплосмена по ГОСТ 22293-76

Нагрев до 1000°C, выдержка, охлаждение до комнатной — так выглядит единичное испытание по ГОСТ 22293-76 «Изделия из кварцевого стекла. Метод испытания на термическую устойчивость». Стандарт задаёт муфельную печь МП-2УМ или СНОЛ, регулирование с погрешностью ±15°C и критерий годности: ни трещин, ни посечек, ни сколов, видимых невооружённым глазом при косом освещении.

Такую единицу и называют теплосменой (она же цикл, термоцикл).

Ближайший нормативный ориентир по числу теплосмен даёт ГОСТ 8680-73 «Трубы из прозрачного кварцевого стекла»: он заменил ГОСТ 8680-58 и сам отменён с 1988 года, но его методику отрасль использует до сих пор. Образцы со стенкой до 3 мм нагревают до 800°C, со стенкой свыше 3 мм — до 600°C, затем на 5 мин погружают в дистиллированную воду 20±5°C и повторяют цикл не менее 15 раз. Трещин и отколов после испытания быть не должно.

Цикл и плавка не совпадают. Две плавки подряд без остывания печи нагружают стенку слабее, чем одна плавка с холодным стартом: перепад по толщине возникает на разогреве и охлаждении, а не при удержании температуры. Длительность выдержки расплава добавляется к износу отдельно от числа теплосмен. Поэтому количество плавок кварцевого тигля само по себе не описывает выработку ресурса: без стартовой температуры печи и времени выдержки цифра не сопоставима между режимами.

Что происходит с тиглем за один цикл

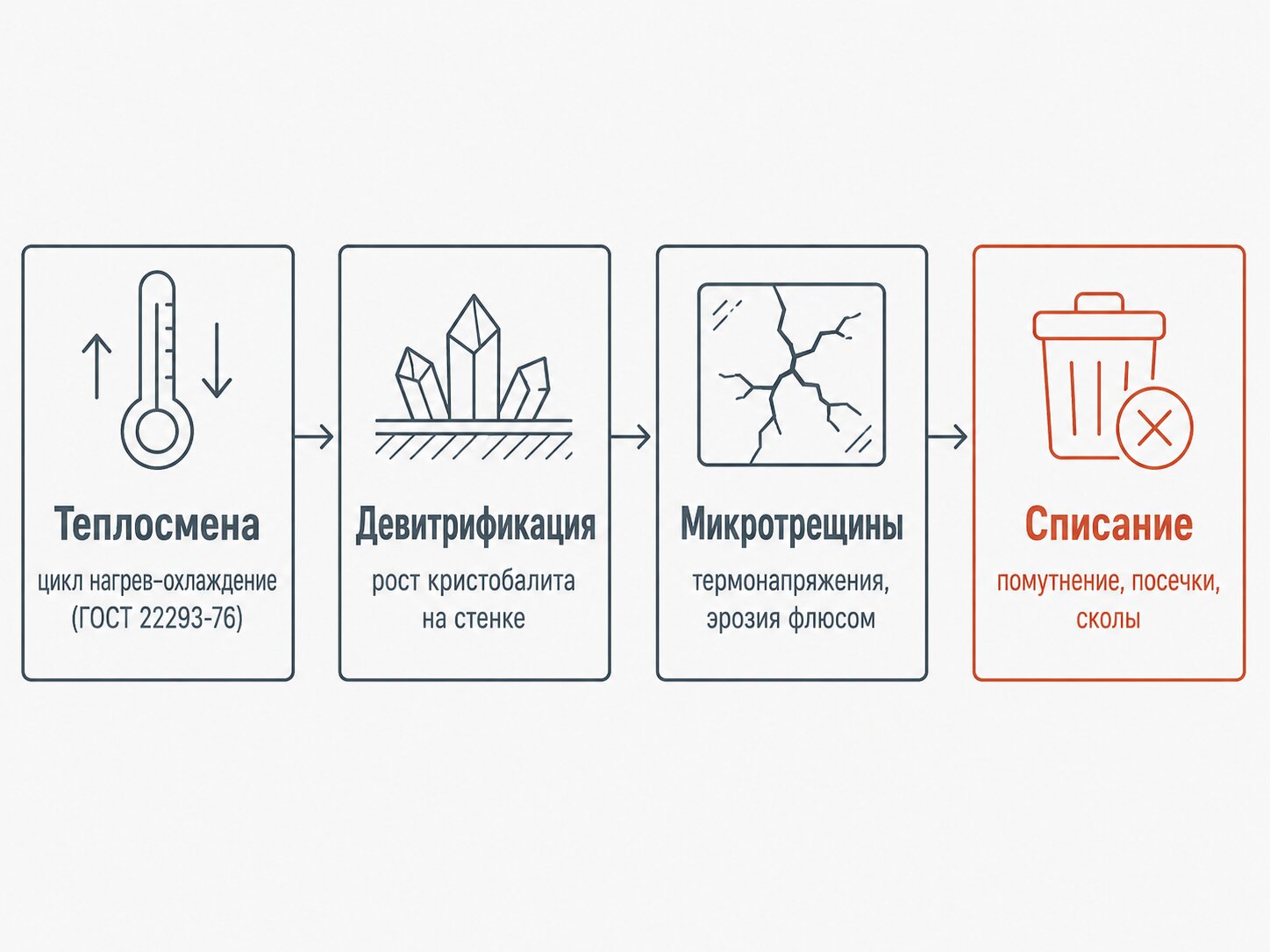

Каждая теплосмена приближает тигель от прозрачного кварца к списанию через девитрификацию и микротрещины

За 50 теплосмен между 200°C и 1000°C геометрия тигля уходит на ±0,1 мм по высоте — суммарный итог трёх процессов: смены фазового состава стенки, роста остаточных напряжений, деформации. Нагрузка внутри цикла распределена неравномерно: фазовый переход идёт на выдержке, напряжения набираются на охлаждении. После первой плавки сдвиг не читается приборно, после пятидесятой измеряется штангенциркулем.

Отказ набирается суммой циклов, а не одним перегревом.

Девитрификация: почему стенка мутнеет

Выше 1000°C аморфный SiO₂ перестраивается в кристобалит, тогда как чистому кварцу для образования той же фазы нужно больше 1470°C. Расстекловывание набирает массу с температурой: в образцах кварцевых тиглей, отожжённых при 1250°C, рентгенофазовый анализ показывает до 10 масс.% кристобалита (исследование технологических режимов изготовления кварцевых тиглей, СФУ).

Порог начала не фиксирован: следы солей, флюсовая пыль и загрязнения на поверхности работают центрами кристаллизации и опускают его. Резкое ускорение начинается на 1200°C, и когда температура кварцевого тигля держится в этом диапазоне и выше, помутнение стенки читается уже на первых десятках плавок.

Кристобалитовый слой растёт от поверхности внутрь стенки, поэтому молочная зона по линии расплава показывает не косметический дефект, а накопленную долю фазы и остаток ресурса на глаз.

Скорость девитрификации кварцевого тигля задаёт ещё и материал контакта: при выдержке 3 ч сильнее всего рост кристобалита ускоряет графит, корунд (Al₂O₃) даёт промежуточный результат, карбид кремния — самый медленный. Подробности кинетики — в разборе механизма кристаллизации кварцевого стекла.

Термонапряжения и накопление микротрещин

ТКЛР кварцевого стекла 5,5×10⁻⁷ K⁻¹ даёт исходный запас по перепаду 800-1000°C, поэтому холодная стенка терпит быстрый разогрев без разрушения. Запас теряется вместе с однородностью материала: закристаллизованный слой расширяется по своему коэффициенту, и при охлаждении на границе «стекло/кристобалит» растут напряжения, которые разряжаются посечками. Механику разрушения при резком перепаде показывает материал про термоудар кварцевого стекла.

Дальше работает арифметика усталости. Каждая теплосмена добавляет к стенке микротрещины, ни одна из которых не критична поодиночке; в сумме они дают тот самый уход геометрии и падение остаточной прочности к моменту, когда режим формально не нарушался ни разу.

Трещины идут от закристаллизованной зоны в глубину, и на очередном охлаждении раскрывается та, что упёрлась в максимум остаточных напряжений, а не самая старая.

К механическому износу прибавляется съём материала. В чистом режиме прокаливания при 950°C потеря массы держится ниже 0,05% за 10 циклов: фон, которым можно пренебречь при расчёте ресурса.

Расплавленная бура и родственные флюсы ведут себя иначе. Ювелирные мастерские считают их агрессивными к силикатной стенке и меняют кварцевый тигель по факту разъедания, а не по числу плавок.

Почему в индукционной печи ресурс считается иначе

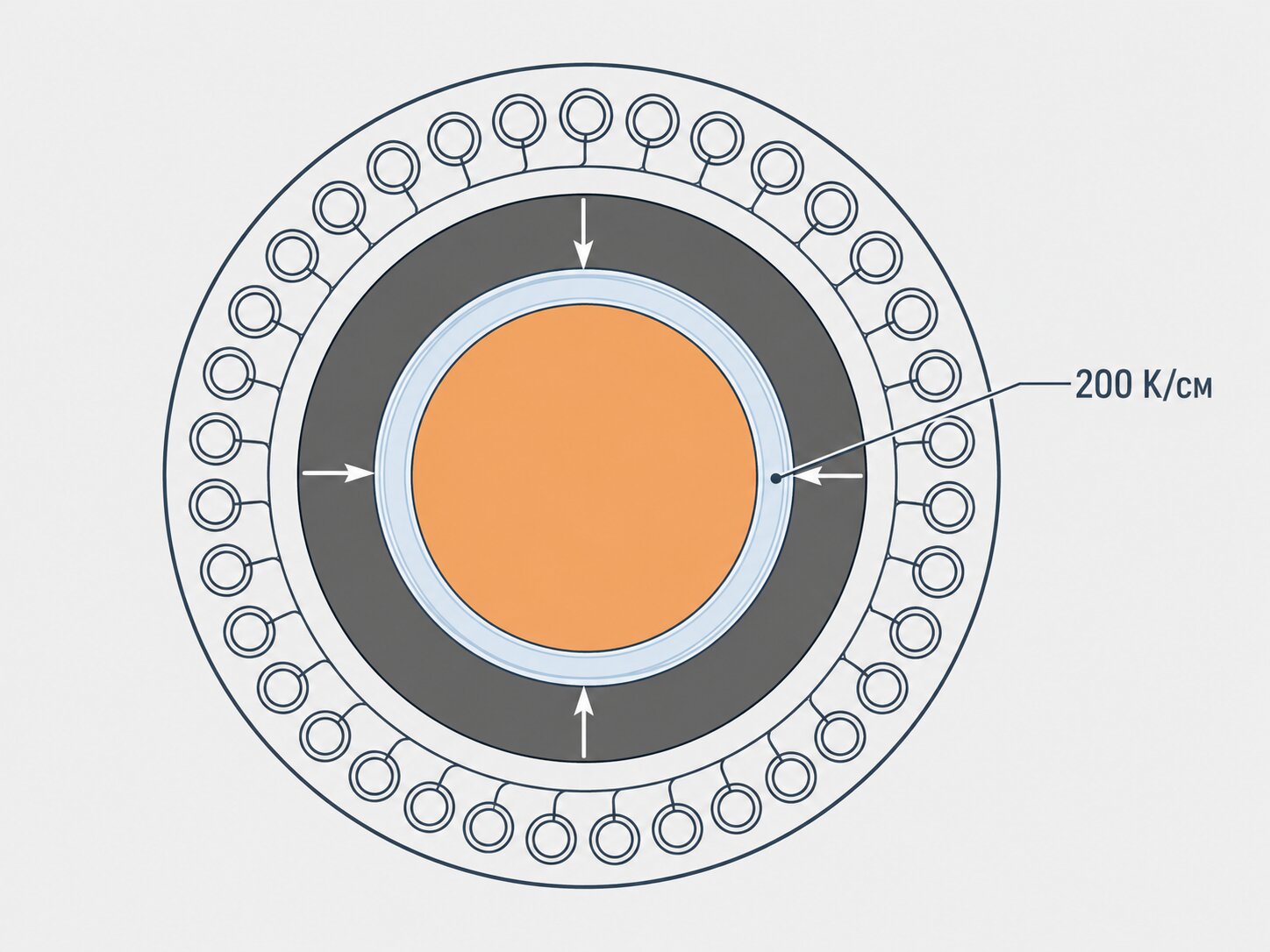

В индукционной печи нагрев идёт через сусцептор снаружи внутрь — стенка тигля держит градиент около 200 К/см

Вихревые токи индуктора кварцевое стекло не нагревают: при рабочей температуре оно радиопрозрачно и не проводит ток. Поэтому кварцевый тигель для индукционной печи ставят внутрь сусцептора — чаще всего это графитовый стакан, реже молибденовый. Сусцептор принимает энергию поля на себя и отдаёт её стенке тигля снаружи внутрь. Тепловой путь удлиняется на один контакт, и вся арифметика ресурса меняется.

Схема с сусцептором стоит времени: цикл плавки растёт на 40-60% против прямого нагрева проводящей загрузки. Практический ориентир по алюминию — 15-20 мин на 10 кг в графитовом тигле против 30-40 мин на ту же массу для керамики в кожухе. Разница набегает на каждой плавке.

Градиент температуры в стенке тигля индукционной тигельной печи доходит до 200 К/см — величина приводится в учебном курсе по индукционным тигельным печам. Уровень напряжений за цикл задаёт именно градиент, а не абсолютная температура расплава: два цикла с одинаковой температурой выдержки изнашивают стенку по-разному, если скорость подачи мощности разная.

К термическим нагрузкам добавляются механические, которых в муфельной печи с открытым нагревом просто нет. Стенка несёт гидростатическое давление столба расплава по всей высоте налива, дно и пояс загрузки принимают удары шихты при засыпке и осаживании. Обе нагрузки складываются с термическими в одной и той же зоне стенки.

Отсюда четыре требования к тиглю индукционной печи:

• стойкость к термонапряжениям при таком градиенте по толщине;
• неэлектропроводность при рабочей температуре, иначе тигель сам войдёт в нагреваемый контур;
• механическая прочность под столбом расплава и ударами шихты;
• химическая инертность к расплаву и к материалу сусцептора.

Последний пункт и есть узкое место: графит из всех материалов контакта разгоняет кристаллизацию стенки сильнее прочих, поэтому при равной температуре индукционная схема съедает ресурс кварцевого тигля быстрее муфельной.

Режим эксплуатации и ожидаемое число циклов

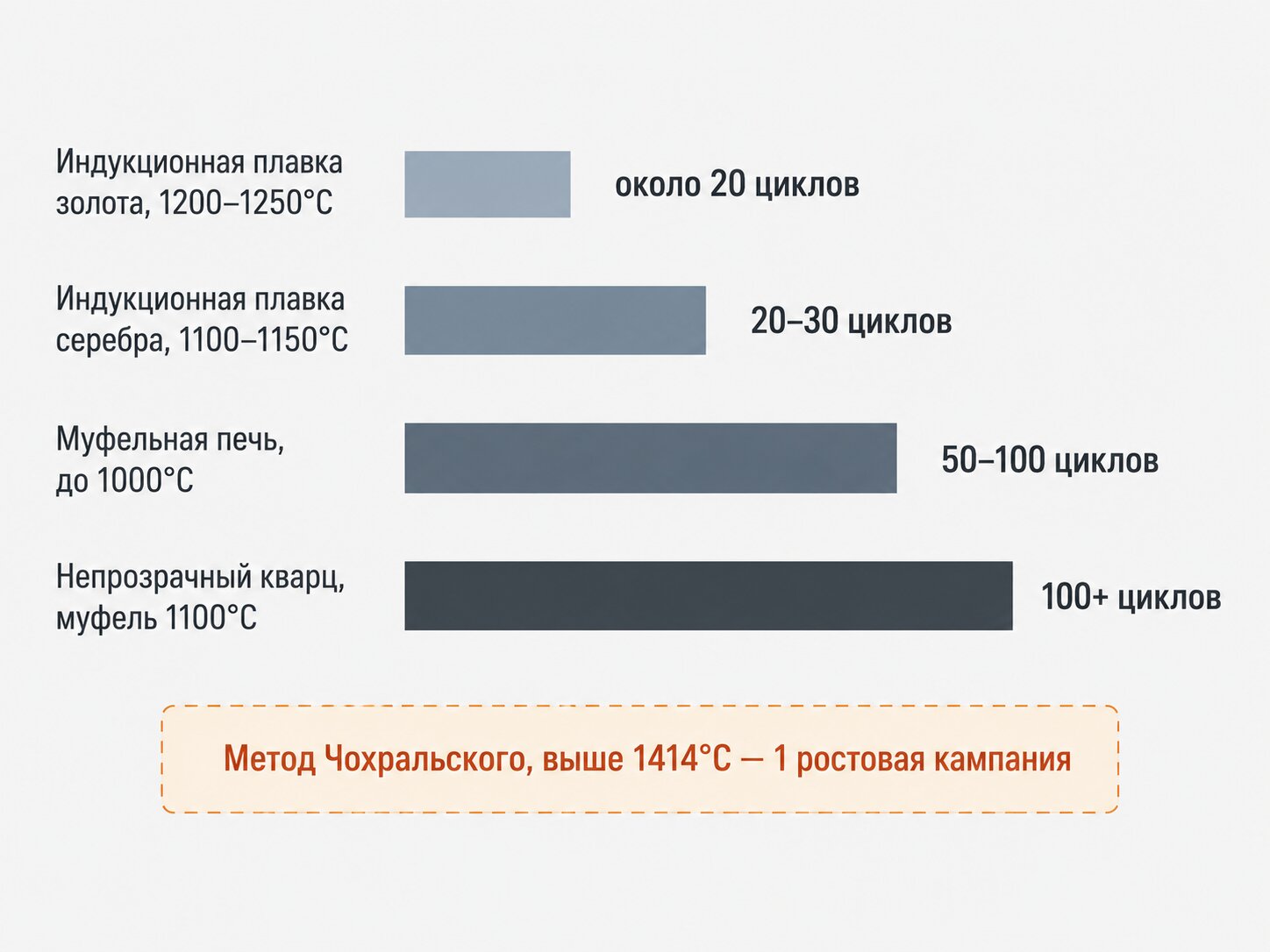

Ресурс тигля зависит от режима: 20–30 циклов на серебре, 50–100 в муфеле, 100+ на непрозрачном кварце

Разброс ресурса между сценариями достигает порядка величины: от одной кампании до 100+ циклов при одном и том же материале тигля. Цифра плавок без указания температуры и режима нагрева не несёт информации, поэтому ресурс имеет смысл смотреть по строкам таблицы.

Диапазон вместо одного числа держится на четырёх переменных: метод получения сырья, чистота исходного кварцевого песка, толщина стенки, график нагрева. Характеристики марок разобраны в материале про свойства и марки кварцевых тиглей.

Ювелирная индукционная плавка идёт ровно в зоне ускоренной девитрификации: серебро плавится при 962°C, золото при 1064°C, а процесс ведут на 100-200°C выше точки плавления металла. Отсюда рабочие 1100-1250°C, и срок службы кварцевого тигля в ювелирной мастерской заметно короче, чем у того же изделия в муфельной печи при 1000°C. Кварцевый тигель для плавки золота отрабатывает меньше заливок, чем серебряный, при одинаковой толщине стенки и одинаковом графике нагрева.

Что сокращает ресурс быстрее всего

Семь факторов вырабатывают стенку тигля, и первые три относятся к температурному режиму, а не к химии шихты. Порядок ниже — по убыванию вклада в износ.

1. Перегрев. Превышение допустимой для материала температуры всего на 20-50°C резко сокращает срок службы тигля. Правило подтверждено практикой эксплуатации индукционных тигельных печей и вошло в рекомендации по эксплуатации огнеупорных тиглей ОАО «ЛАЗ».
2. Холодный старт. Ресурс кварцевого тигля напрямую зависит от числа плавок, начатых с холодной печи. Отраслевая рекомендация — не остужать печь между рабочими сменами до комнатной температуры.
3. Скорость нагрева и охлаждения. Резкий вывод на режим и принудительное остывание нагружают стенку сильнее, чем сама температура выдержки.
4. Флюс. Расплавленная бура агрессивна к силикатной стенке и к теплоизоляции печи, съём материала идёт быстрее. Цифр по скорости съёма нет: это наблюдение ювелирных мастерских, а не измеренная величина.
5. Загрязнения поверхности. Следы солей, включая NaCl из пота при контакте руками, снижают порог кристаллизации стенки; причина описана в материале почему кварцевую колбу нельзя трогать руками.
6. Длительность выдержки расплава. Время при температуре добавляется к износу отдельно от числа теплосмен: два часа удержания и две короткие плавки нагружают стенку по-разному.
7. Конструктив и режим. Толщина стенки, интенсивность гидродинамического перемешивания, гидростатическое давление столба расплава.

Что дешевле — тигель с запасом по марке или переписанный график смен? Первые два пункта списка администрируются графиком работы цеха, и закупка на них не влияет.

Чек-лист,  когда тигель нужно списывать

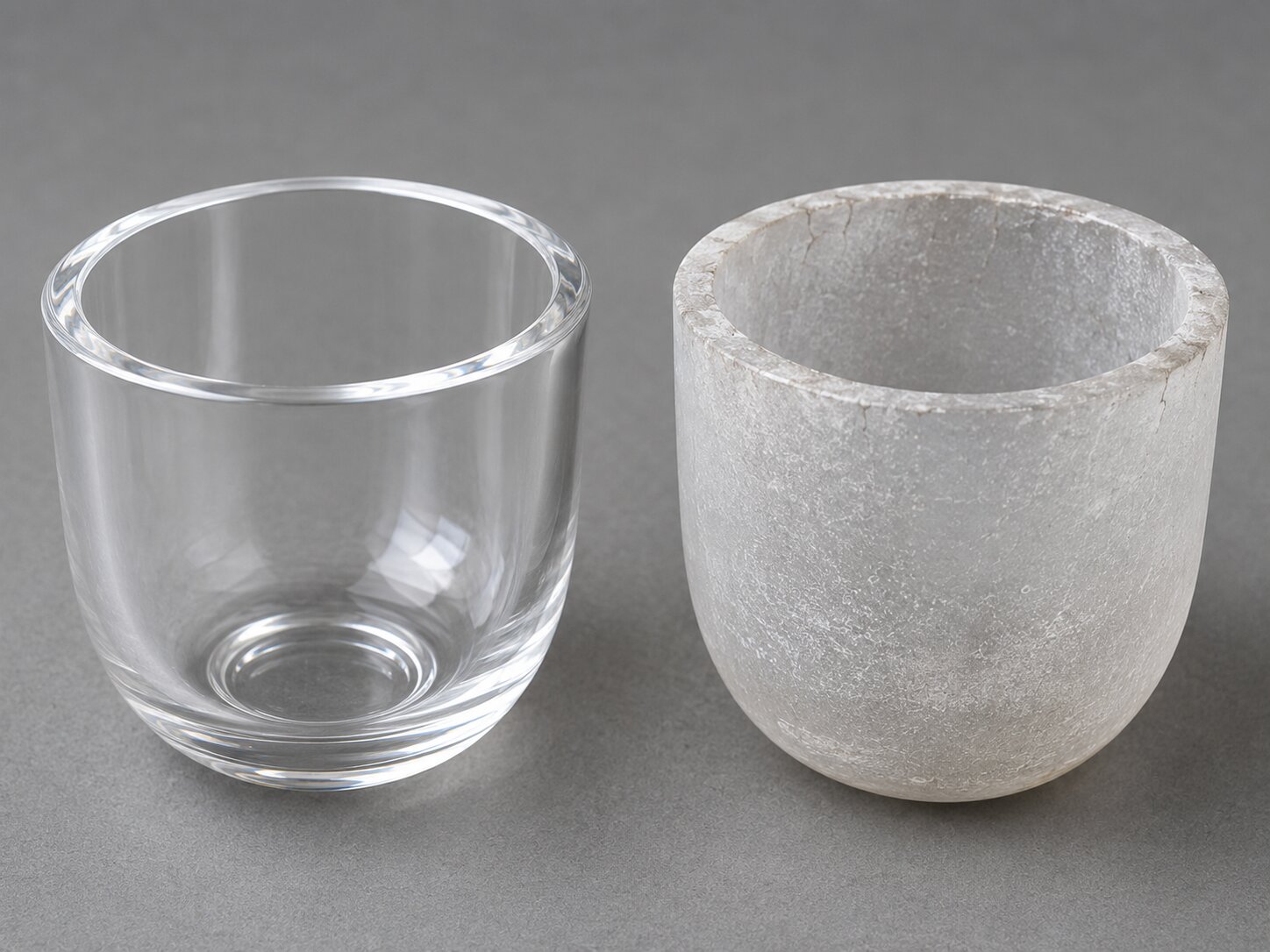

Помутнение стенки и посечки у кромки — сигнал, что тигель выработал ресурс циклов

Косое освещение выявляет посечки шириной в доли миллиметра — по этому же признаку ГОСТ 22293-76 оценивает образцы после испытания на термическую устойчивость. Дефекты делятся на три группы, и только первые две означают конец эксплуатации.

Списывать сразу, необратимо:

• сквозные трещины и посечки, различимые невооружённым глазом при косом освещении: даже волосяная трещина при следующем нагреве раскрывается по всей толщине стенки;
• сколы кромки любой глубины, от них трещина уходит вниз по стенке за 2-3 плавки;
• изменение геометрии, мешающее посадке в сусцептор: ориентир по циклированию ±0,1 мм по высоте после 50 циклов между 200°C и 1000°C;
• локальное утончение дна, измеренное по остаточной толщине в зоне контакта с расплавом.

По накоплению кварцевый тигель списывают, когда рабочая зона покрывается сплошным молочным помутнением: это кристобалит, а не налёт. Тот же вывод даёт шероховатая «сахаристая» поверхность, которая цепляет ноготь, и потеря прозрачности, не уходящая после отмывки.

Тонкий налёт от расплава и флюса поводом для списания не считают: локальное потемнение снимается очисткой без потери прозрачности стенки. Если природа пятен неясна, помогает разбор по внешним признакам — как отличить налёт от девитрификации.

Осмотр при косом освещении проводят после каждой 5-й плавки, номер цикла фиксируют в журнале эксплуатации. Так решение о том, когда менять кварцевый тигель, опирается на наработку, а не на ощущение. Тигель, отработавший расчётное число циклов без видимых дефектов, переводят на менее ответственные операции: отжиг, спекание, работу с неполной садкой.

Регламент, который продлевает ресурс

Рабочая температура кварцевого тигля по ГОСТ 19908-90 ограничена 1000°C, для кварцевого стекла в целом — 1200°C. Большинство отказов приходится не на превышение этого потолка, а на скорость подхода к нему и на состояние стенки.

1. Новый тигель перед первой плавкой отмывают от пыли, масляных плёнок и следов рук, сушат и прогревают без садки. Чем обработать кварцевый тигель перед плавкой — вопрос чистоты поверхности и полного удаления влаги; холостой прогрев заодно снимает остаточные напряжения после формовки.
2. Загружают в печь, прогретую до трёх четвертей целевой температуры. Для процесса на 1200°C это порядка 900°C: холодная печь и раскалённая опасны одинаково.
3. Мощность индуктора набирают ступенями, а не выводят на максимум с первой минуты.
4. Между сменами печь держат при 200-400°C. Каждый холодный старт стоит тиглю полного термоцикла, и число таких стартов сокращают до минимума.
5. Потолок не превышают. Ювелирные режимы 1200-1250°C выходят за него кратковременно и оплачиваются ускоренным износом стенки, поэтому их закладывают в расчёт ресурса, а не считают штатной нормой. Паспортная температура размягчения 1550°C — предел формоустойчивости, а не рабочий режим.
6. Охлаждение не ускоряют обдувом. Принудительный съём тепла с наружной поверхности даёт тот же перепад по сечению, что и резкий нагрев.
7. Остатки флюса и расплава убирают до следующего цикла, пока они не запеклись в стенку. Спёкшийся слой при повторном нагреве работает локальным концентратором напряжений и вытягивает ресурс кварцевого тигля сильнее, чем сама химия расплава.
8. Тигель берут чистыми перчатками: солевой след с кожи выше 800°C даёт очаг помутнения, который расширяется с каждой последующей плавкой.

Нормативная база и что требовать при закупке

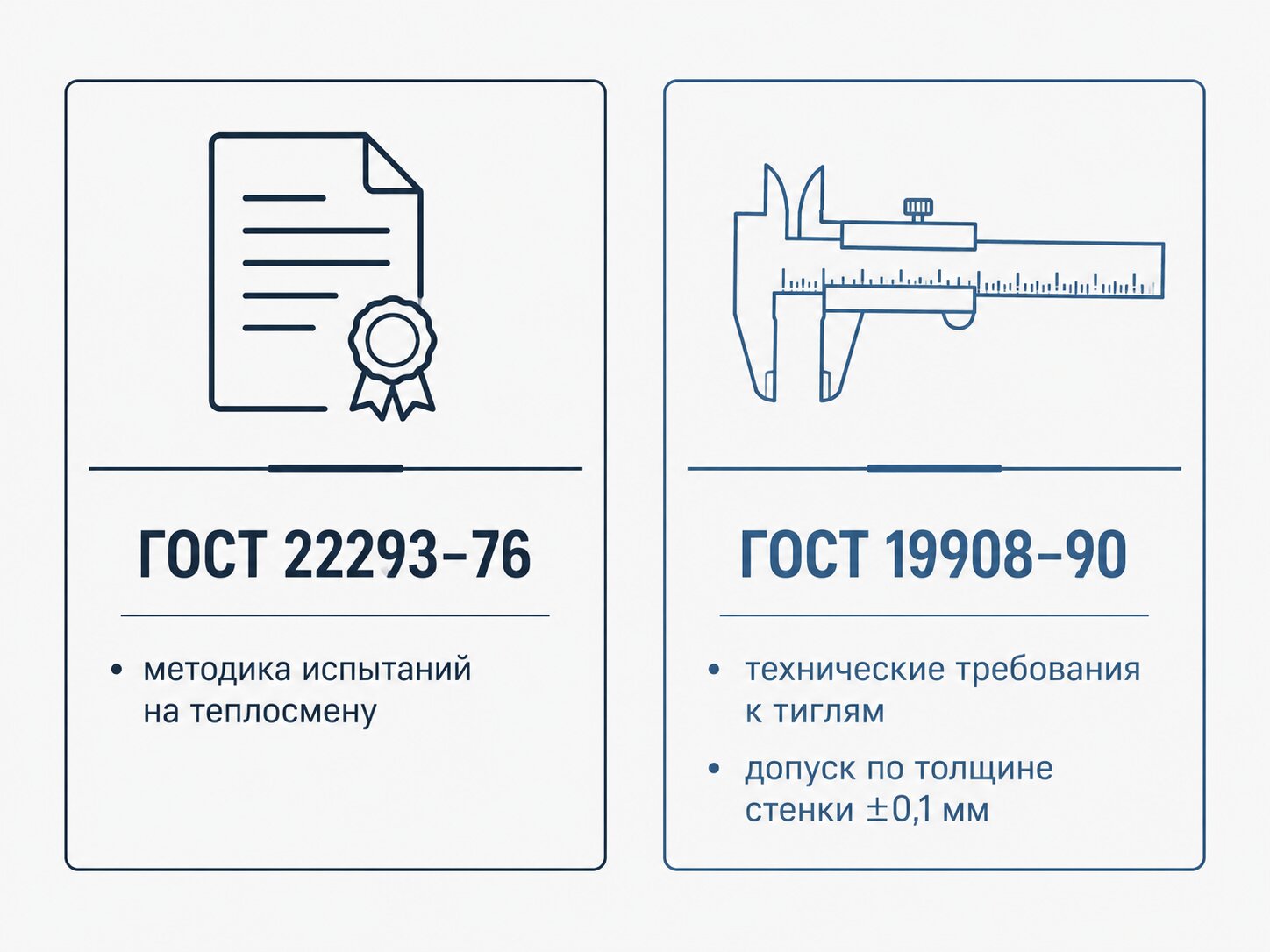

При закупке важно требовать подтверждение по двум ГОСТам — на теплосмену и на допуски по толщине стенки

ГОСТ 19908-90 распространяется на тигли, чаши, стаканы и колбы из прозрачного кварцевого стекла для работы с кислыми и нейтральными веществами при температурах до 1000°C. Условное обозначение записывают как «Тигель В-80 ГОСТ 19908-90»: буква указывает тип, число — вместимость в см³. Термическую устойчивость проверяют по ГОСТ 22293-76.

Щёлочи в область применения стандарта не входят, как и HF при любой температуре и H₃PO₄ выше 300°C. Полный перечень сред, с которыми кварцевый тигель работать не должен, собран в разборе химической несовместимости кварцевого стекла.

Марки стекла регламентирует ГОСТ 15130-86: КУ-1, КУ-2, КВ, КИ. Ни один из этих документов не нормирует ресурс в циклах: стандарты задают критерий приёмки, а не эксплуатационную наработку, поэтому число циклов закрепляют в ТУ или договоре поставки.

Комплект документов и параметров, который запрашивают у поставщика на кварцевый тигель ГОСТ 19908-90:

• паспорт качества на партию;
• марка стекла по ГОСТ 15130-86;
• толщина стенки в мм;
• протокол испытания на термическую устойчивость по ГОСТ 22293-76.

При приёмке партий кварцевой посуды и тиглей Кварц-Пром контролирует содержание OH-групп в диапазоне 5-150 ppm: гидроксильные группы меняют поведение кварцевого стекла при длительной высокотемпературной выдержке. Компания работает с 2004 года и изготавливает тигли по чертежам и ТЗ заказчика, контроль качества проходит каждая партия.

Как посчитать расход тиглей на программу плавок

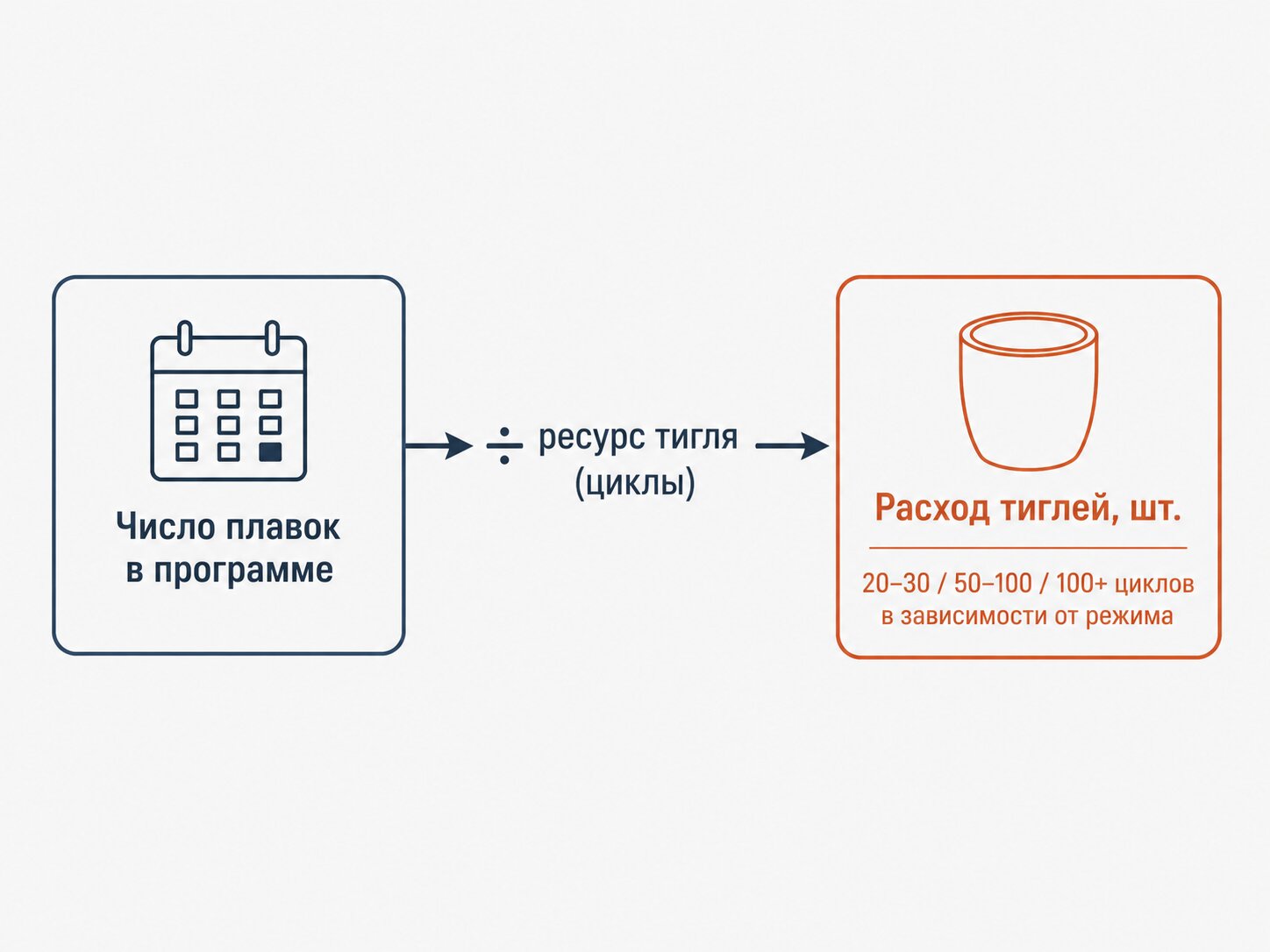

Расход тиглей = число плавок в программе, делённое на ресурс в циклах для выбранного режима

Отправная точка — рабочая температура процесса, а не календарный срок службы. Диапазон циклов берут из таблицы режимов выше, в расчёт закладывают нижнюю границу диапазона и делят на неё годовое число плавок.

Ювелирный участок работает при 1200°C: 4 плавки в день при 250 рабочих днях дают 1000 плавок в год. При расчётных 20 циклах на тигель годовая потребность выходит порядка 50 штук.

Сдвинуть цифру вверх помогают три рычага. Снижение рабочей температуры до 1000°C переводит кварцевый тигель в диапазон 50-100 циклов. Отказ от холодных стартов убирает из счёта часть теплосмен: печь между сменами держат прогретой. Третий рычаг — непрозрачный плавленый кварц: в сопоставимых условиях такой тигель отработал 100+ циклов при 1100°C.

Типоразмер и марку кварцевого тигля под режим конкретной печи можно подобрать по каталогу — изделия из кварцевого стекла. Изготавливаем по чертежам и ТЗ заказчика, с контролем качества каждой партии.

Частые вопросы

Сколько циклов выдерживает кварцевый тигель и сколько это плавок?

При 1100-1200°C ресурс составляет 20-30 циклов, при температуре до 1000°C — 50-100 циклов. Счёт ведут в теплосменах, а не в календарных месяцах: тигель, отработавший 25 плавок за квартал, изношен так же, как отработавший те же 25 плавок за два года.

Почему кварцевый тигель мутнеет и что с этим делать?

Стенка теряет прозрачность из-за кристобалита — кристаллической фазы, которая растёт в кварцевом стекле выше 1000°C. Сплошное молочное помутнение рабочей зоны необратимо, такой тигель списывают. Тонкий белёсый налёт от флюса к кристобалиту отношения не имеет и снимается очисткой, после чего тигель возвращают в работу.

Можно ли использовать кварцевый тигель повторно после плавки золота?

Да, если осмотр при косом освещении не выявил трещин, посечек и сколов. Режим плавки золота 1200-1250°C сдвигает ресурс к нижней границе диапазона, порядка 20 циклов. Осмотр проводят после каждой плавки, на полностью остывшем тигле.

Нужен ли графитовый стакан для кварцевого тигля в индукционной печи?

Нужен. Кварцевое стекло радиопрозрачно и вихревыми токами не нагревается, поэтому тепло даёт сусцептор из графита или молибдена. Время плавки при такой схеме растёт на 40-60% против прямого индукционного нагрева металла.

Какая скорость нагрева безопасна для кварцевого тигля?

Безопасен ступенчатый нагрев: тигель ставят в печь, уже прогретую до трёх четвертей целевой температуры, остаток добирают вместе с садкой. Ориентир опасности задаёт не скорость в градусах в минуту, а градиент в стенке. В индукционной тигельной печи он доходит до 200 К/см.

При каких признаках тигель нужно списывать?

Первый признак — трещины, посечки и сколы, видимые при косом освещении; критерий приёмки задаёт ГОСТ 22293-76. Второй — сплошное помутнение рабочей зоны. Третий — локальное утончение дна. Любого из трёх достаточно для списания.

Что сокращает ресурс кварцевого тигля сильнее — температура или холодный старт?

Сильнее всего бьёт перегрев: 20-50°C выше допустимого режима срезают ресурс быстрее любого другого фактора. Число плавок с холодным стартом идёт следом за температурой. Прогретая между сменами печь убирает из счёта часть теплосмен.
