Клиновидность (wedge)
Клиновидность (wedge angle) — это угол непараллельности между двумя рабочими поверхностями оптической детали, который измеряют в угловых минутах и секундах. У идеальной плоскопараллельной пластины клиновидность равна нулю; реальная деталь всегда имеет остаточный клин, и его допуск задают на чертеже наравне с толщиной и чистотой поверхности.
Ключевые параметры
| Класс детали | Допуск клиновидности | Где применяется |
|---|---|---|
| Технический | до 3′ | защитные стёкла, смотровые окна |
| Стандартный оптический | 1′ | окна приборов, фильтры |
| Прецизионный | 10″–30″ | интерферометрия, лазерные резонаторы |
| Высокоточный | 1″–5″ | эталонные пластины, метрология |
| Намеренный клин | 0,5°–2° | подавление интерференции, развязка |
Пересчёт удобно держать в голове: 1′ клина на детали диаметром 50 мм даёт разнотолщинность около 15 мкм между краями. Для 10″ это уже 2,4 мкм — величина, которую контролируют только интерферометром.
Когда клин — дефект, а когда инструмент
В окне спектрометра паразитный клин уводит луч и ломает юстировку: отклонение пучка равно клиновидности, умноженной на (n − 1), то есть для кварца с n ≈ 1,46 угол 1′ разворачивает луч примерно на 0,46′.
Но тот же клин намеренно закладывают в конструкцию. Две строго параллельные поверхности образуют паразитный этaлон Фабри–Перо: отражения складываются, спектр покрывается интерференционной «рябью», а в лазерном тракте обратный луч возвращается в резонатор и дестабилизирует генерацию. Клин 0,5–1° разводит отражения по разным направлениям, и проблема снимается конструктивно, без дополнительного изолятора.
Отдельный случай — волновые пластинки и оптические клинья, где угол является рабочим параметром и выдерживается с точностью до секунд.
Как контролируют
- Автоколлиматор — измеряет угол между бликами от передней и задней поверхностей, рабочий диапазон от 1″

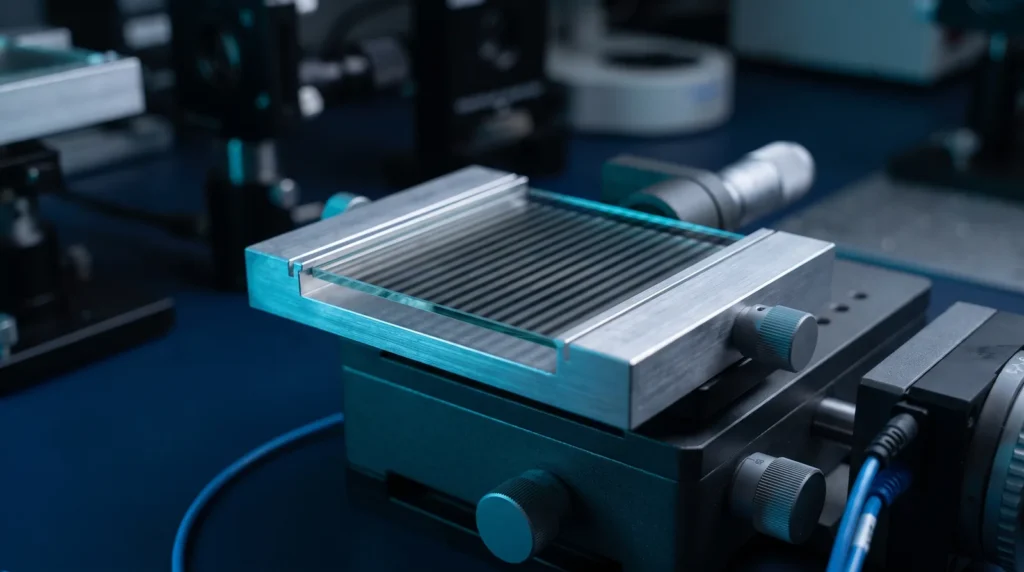

- Интерферометр Физо — считает полосы равной толщины; одна полоса на λ = 633 нм соответствует разнотолщинности 0,32 мкм
- Микрометр по четырём точкам — грубый цеховой контроль для допусков от 1′
На чертеже клиновидность обозначают по ISO 10110-6 (децентрировка) либо прямым указанием угла с допуском. В отечественной практике параметр вносят в техническое задание отдельной строкой — умолчания здесь не работают.
Где критично
- Оптические окна из кварца КУ-1 для лазерных камер
- Прямоугольные призмы и пентапризмы — здесь клин влияет на ход луча напрямую
- Кварцевые кюветы для спектрофотометрии: клин стенки искажает базовую линию прибора
- Светофильтры в измерительных трактах
Частые вопросы
Какая клиновидность считается нормой, если допуск не задан?
Для защитных и смотровых применений заводской нормой считают 3′ — этот допуск достижим стандартной обработкой. Как только деталь попадает в измерительный тракт или резонатор, значение определяет схема прибора: между 1′ и 10″ разница в трудоёмкости обработки примерно двукратная.
Клин задаётся на деталь или на пару поверхностей?
На пару рабочих поверхностей конкретной детали. Если в сборке две пластины, суммарный клин может как сложиться, так и скомпенсироваться: при жёстких требованиях детали подбирают в пару по результатам измерения каждой.
Можно ли исправить клин на готовой детали?
Да, переполировкой одной из поверхностей, но деталь при этом теряет по толщине и требует повторного нанесения покрытия. Обычно дешевле изготовить новую.
