Четвертьволновая пластинка (λ/4)

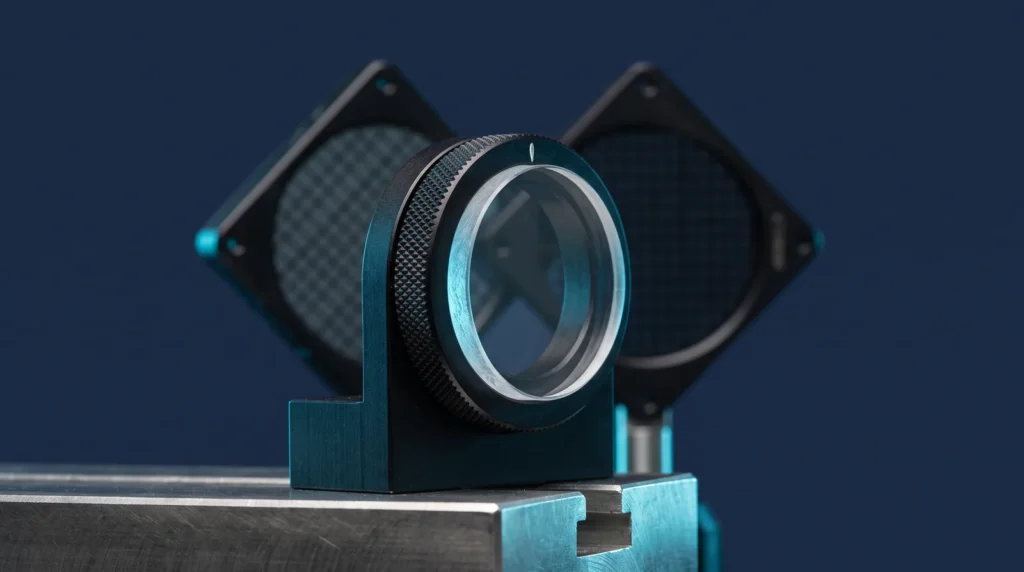

Четвертьволновая пластинка (λ/4, quarter-wave plate) — это двулучепреломляющий оптический элемент, который вносит разность фаз в четверть длины волны между обыкновенным и необыкновенным лучами и за счёт этого превращает линейную поляризацию в круговую и обратно. Изготавливают её из кристаллического кварца, MgF₂ или слюды — материалов с естественным двулучепреломлением; аморфный плавленый кварц для этой задачи не подходит принципиально.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Вносимая разность фаз | λ/4 (90°) |
| Двулучепреломление кварца Δn | 0,0091 при 633 нм |
| Толщина истинно нулевого порядка | ~17 мкм для 633 нм |
| Точность разности фаз | λ/100 — λ/500 |
| Диапазон кристаллического кварца | 190–2500 нм |
| Диапазон MgF₂ | от 120 нм в вакуумном УФ |
Нулевой, истинно нулевой и многопорядковый
Расчётная толщина пластинки для 633 нм — около 17 мкм. Такую пластину не отшлифуешь и не закрепишь, поэтому применяют три конструкции.
- Многопорядковая: толщина даёт задержку (m + ¼)λ. Дёшево и прочно, но задержка сильно плывёт от температуры и угла — до 0,3 % на градус.
- Нулевого порядка составная: две пластины с разностью толщин в расчётные 17 мкм, склеенные или собранные с воздушным зазором. Термостабильность на порядок лучше.
- Истинно нулевого порядка: тонкая пластина на подложке из плавленого кварца. Самый широкий спектральный и угловой диапазон, самая высокая цена.
Для лазеров средней и высокой мощности вариант со склейкой отпадает: клей выгорает. Берут воздушный зазор или оптический контакт.
Где применяется
- Оптическая развязка. Пара «поляризатор + λ/4» разворачивает поляризацию обратного луча на 90°, и отражение не возвращается в резонатор. Базовая защита лазера при резке металла.
- Круговая поляризация в лазерной резке. Линейная поляризация режет по-разному вдоль и поперёк реза; круговая выравнивает качество кромки по всем направлениям.
- Эллипсометрия и поляриметрия — измерение толщины плёнок и напряжений в стекле.
- Подавление бликов в интерференционных и метрологических схемах.
В сборке пластинка обычно соседствует с призмами Глана и оптическими окнами; для CO₂-диапазона роль поляризационной оптики берут элементы из селенида цинка.
Что учесть при заказе
Задержка рассчитывается ровно на одну длину волны. Пластинка на 1064 нм, поставленная в тракт 532 нм, даёт не четверть волны, а произвольную величину — и схема просто не работает. При наклоне пучка на 5° многопорядковая пластина уходит от номинала на несколько процентов, поэтому ось указывают на оправе и соблюдают при монтаже.
Отдельно оговаривается ориентация быстрой оси и допуск на неё: типовое требование ±1°, прецизионное ±5′.
Частые вопросы
Чем λ/4 отличается от полуволновой пластинки λ/2?
Четвертьволновая переводит линейную поляризацию в круговую. Полуволновая оставляет поляризацию линейной, но поворачивает её плоскость на удвоенный угол между поляризацией и осью пластины. Задачи разные: λ/4 — развязка и круговая поляризация, λ/2 — поворот плоскости.
Почему нельзя сделать пластинку из обычного кварцевого стекла?
Плавленый кварц аморфен и изотропен, двулучепреломления у него нет. Нужен именно кристаллический кварц с выраженной оптической осью. Остаточное двулучепреломление в аморфном стекле — это дефект от внутренних напряжений, снимаемый отжигом.
Как проверить, что пластинка работает?
Скрестить два поляризатора, поставить пластинку между ними и вращать. Круговая поляризация на выходе даёт постоянную яркость при любом угле анализатора — на этом строится цеховая проверка перед сборкой.
