V-coat (V-образное покрытие)

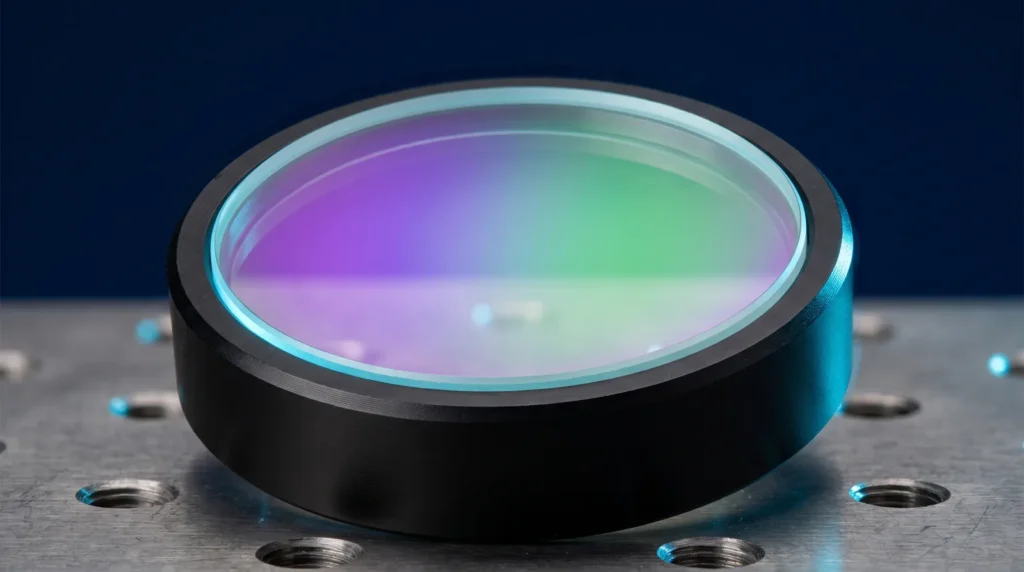

V-coat (V-образное просветляющее покрытие) — это узкополосное антиотражающее покрытие, которое снижает остаточное отражение до 0,1–0,25 % на одной рабочей длине волны вместо широкого спектра. Название пришло от формы спектральной кривой отражения: график падает узким «клином» V в точке расчётной длины волны и резко поднимается по краям.
Ключевые параметры
| Параметр | Типовое значение |
|---|---|
| Остаточное отражение R на расчётной λ | 0,1–0,25 % на поверхность |
| Рабочая полоса (R < 0,5 %) | ±10–20 нм от λ |
| Типовые длины волн | 266, 355, 532, 633, 1064, 1550, 10600 нм |
| Угол падения | рассчитывается под конкретный (0°, 45°, произвольный) |
| Число слоёв | 2–4 (против 6–10 у широкополосного) |
| Порог лазерной прочности | от 5 Дж/см² (10 нс, 1064 нм) при ионном уплотнении |
Чем отличается от BBAR
Широкополосное покрытие BBAR держит отражение ниже 0,5 % на диапазоне в сотни нанометров, но не опускается ниже 0,2–0,4 % ни в одной точке. V-coat жертвует шириной ради глубины: на своей длине волны он вдвое-вчетверо чище BBAR. Для лазерной сборки из шести оптических поверхностей разница между 0,4 % и 0,15 % на поверхность даёт 1,5 % против 0,9 % суммарных потерь — при мощном излучении эта разница уходит в нагрев оправы.
Правило выбора простое. Один лазер с фиксированной длиной волны — V-coat. Перестраиваемый источник, белый свет, работа сразу на основной гармонике и на удвоенной — широкополосное покрытие BBAR.
Как наносят
Слои чередуют высокий и низкий показатель преломления: обычно Ta₂O₅, HfO₂ или TiO₂ в паре с SiO₂ или MgF₂. Толщина каждого слоя кратна четверти длины волны в материале слоя. Наносят электронно-лучевым испарением с ионным сопровождением или магнетронным напылением — второй способ даёт плотную плёнку без пор, которая не «плывёт» по спектру при смене влажности.
Сдвиг рабочей точки при отклонении толщины на 1 % составляет около 5–10 нм. Поэтому для УФ-диапазона, где полоса и так узкая, контроль толщины ведут оптическим методом прямо в камере.
Где применяется
- Резонаторная оптика твердотельных и волоконных лазеров — оптика для волоконных лазеров
- Оптические окна и защитные стёкла излучателей
- Линзы фокусирующих узлов и коллиматоров
- Выходные окна газовых лазеров под 10,6 мкм из ZnSe — селенид цинка
- Измерительные интерферометры на He-Ne 633 нм
Частые вопросы
Можно ли нанести V-coat на обе стороны линзы?
Да, и для мощных лазеров это стандартная практика: две просветлённые поверхности дают пропускание около 99,7 % против 92 % у непокрытого кварца. Стороны обрабатываются раздельно, при разной кривизне расчёт для каждой свой.
Сколько служит V-покрытие?
При работе в чистом помещении и корректной чистке — весь срок службы детали. Убивают покрытие два фактора: касание пальцами (солевой след выжигается лазером в точку разрушения) и абразивная чистка. Как обращаться с оптикой, разобрано в материале о правилах обращения.
Почему покрытие называется V-образным?
По форме спектральной кривой отражения. На графике «длина волны — коэффициент отражения» кривая круто уходит вниз к расчётной длине волны и так же круто поднимается по обе стороны от неё, образуя узкую букву V. У широкополосного покрытия та же кривая выглядит пологим корытом.
