Магнетронное напыление

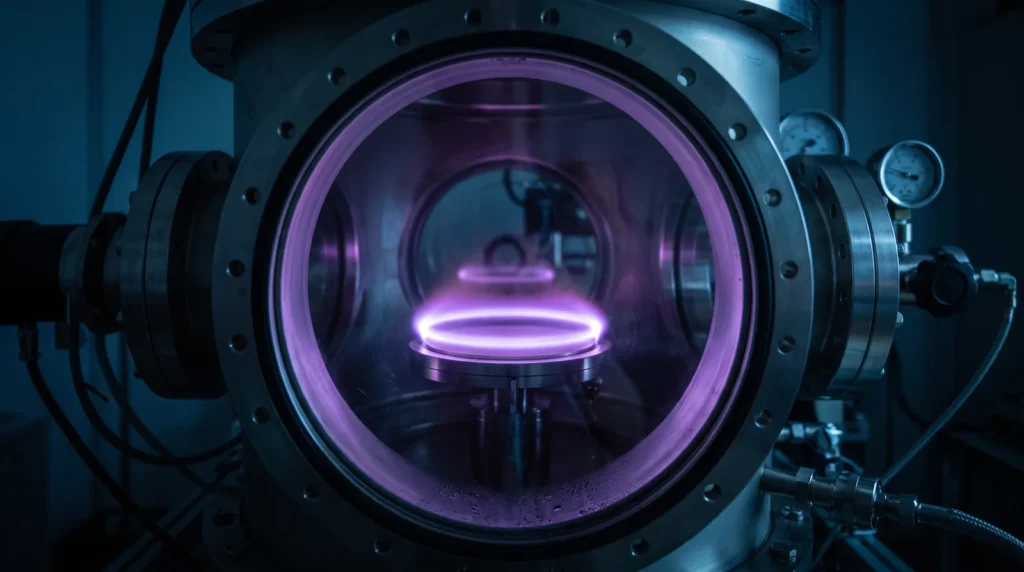

Магнетронное напыление — это метод физического осаждения из газовой фазы (PVD), при котором материал выбивается из мишени ионами аргона в плазме, удерживаемой магнитным полем магнетрона, и осаждается на подложку плотной беспористой плёнкой. От испарительных методов его отличают энергия частиц (5–20 эВ против 0,1 эВ) и, как следствие, плотность покрытия, близкая к плотности массивного материала.
Ключевые параметры процесса
| Параметр | Типовое значение |
|---|---|
| Рабочее давление аргона | 0,1–1 Па |
| Энергия осаждаемых частиц | 5–20 эВ |
| Температура подложки | 50–250 °C |
| Скорость роста плёнки | 0,1–1 нм/с |
| Плотность плёнки от массивной | 97–100 % |
| Толщина слоя в оптике | десятки нм — единицы мкм |
Почему это важно для оптики
Плёнка, выращенная электронно-лучевым испарением без ионного сопровождения, имеет столбчатую структуру с порами. Поры набирают влагу из воздуха, показатель преломления слоя растёт, и спектральная кривая покрытия уезжает на 5–15 нм. Для широкополосного покрытия это терпимо, для V-coat на 355 нм — брак.
Магнетронная плёнка пор не имеет: она не дышит влагой, держит спектр от партии к партии и выдерживает термоциклирование без отслоения. Плата за это — более низкая скорость роста и более сложное оборудование.
Разновидности
- DC-магнетрон — для проводящих мишеней: металлы, кремний с легированием
- RF-магнетрон — для диэлектриков: SiO₂, Al₂O₃, кварц
- Реактивное напыление — металлическая мишень плюс кислород или азот, на подложке растёт оксид или нитрид: так получают TiO₂, Ta₂O₅, AlN, Si₃N₄
- Импульсное HiPIMS — высокая степень ионизации, максимальная плотность и адгезия
Где применяется
- Просветляющие и зеркальные покрытия на оптических окнах и линзах
- Зеркала для CO₂-лазеров с диэлектрическими стеками
- Проводящие и барьерные слои в электронике и на атомных газовых ячейках
- Износостойкие покрытия на керамике и оснастке
Отдельная позиция — распыляемые мишени: расходный материал самого процесса. Однородность мишени по составу и плотности напрямую переносится в плёнку, поэтому к ней предъявляют требования не мягче, чем к оптике.
Требования к подложке
Плёнка повторяет рельеф основания и не залечивает дефекты. Царапина класса 40-20 по чертежу останется царапиной под покрытием, а шероховатость выше 2 нм RMS даст рассеяние на покрытой поверхности. Перед загрузкой в камеру деталь проходит финишную отмывку; после напыления касание рабочей зоны руками недопустимо.
Частые вопросы
Чем магнетронное напыление лучше электронно-лучевого испарения?
Плотностью и стабильностью плёнки. Испарение быстрее и дешевле, поэтому для широкополосной оптики видимого диапазона его применяют до сих пор. Для УФ, для узких полос и для деталей, работающих при перепадах влажности и температуры, берут магнетрон.
Какая максимальная толщина покрытия?
Технологически — единицы микрометров. Ограничение не в оборудовании, а во внутренних напряжениях: толстый стек начинает выгибать тонкую подложку и может отслоиться. Для деталей тоньше 3 мм это учитывают на этапе расчёта.
Можно ли покрыть внутреннюю поверхность трубки?
Для трубок малого диаметра магнетронное напыление не подходит: поток частиц направленный, и внутренние стенки остаются в теневой зоне. Такие поверхности покрывают методами с ненаправленным осаждением — например, химическим осаждением из газовой фазы.
