Нитрид алюминия (AlN)
Нитрид алюминия (AlN) — это керамика с теплопроводностью 160–200 Вт/(м·К) при полном отсутствии электрической проводимости, то есть материал, который отводит тепло почти как металл и при этом изолирует. Такое сочетание встречается редко и определяет главную область применения — подложки и теплоотводы силовой электроники.
Ключевые характеристики
| Свойство | Значение |
|---|---|
| Теплопроводность (промышленная керамика) | 160–200 Вт/(м·К) |
| Теплопроводность теоретическая | 320 Вт/(м·К) |
| КТР | 4,5·10⁻⁶ K⁻¹ |
| Удельное сопротивление | > 10¹⁴ Ом·см |
| Прочность на изгиб | 300–400 МПа |
| Рабочая температура в инертной среде | до 1800 °C |
| Рабочая температура на воздухе | до 1000 °C |
Почему теплопроводность так важна
У корундовой керамики теплопроводность 20–30 Вт/(м·К). Нитрид алюминия отводит тепло примерно в пять-семь раз лучше, оставаясь диэлектриком с сопротивлением выше 10¹⁴ Ом·см. Для силового модуля это означает меньший перегрев кристалла при той же мощности.
Второй аргумент — КТР 4,5·10⁻⁶ K⁻¹, близкий к расширению кремния. Подложка и кристалл расширяются согласованно, и термоциклирование не отрывает пайку. У корунда рассогласование заметно больше.
Разрыв между теоретическими 320 и реальными 160–200 Вт/(м·К) объясняется кислородом: растворяясь в решётке, он создаёт дефекты, рассеивающие фононы. Технология производства AlN — это во многом борьба за снижение содержания кислорода.
Слабые места
- Гидролиз. Во влажной среде поверхность медленно реагирует с водой, образуя гидроксид алюминия и аммиак. Для деталей, работающих в контакте с водой, материал не подходит.
- Окисление на воздухе выше 1000 °C с образованием плёнки Al₂O₃.
- Цена — заметно выше корундовой керамики.
Где применяется

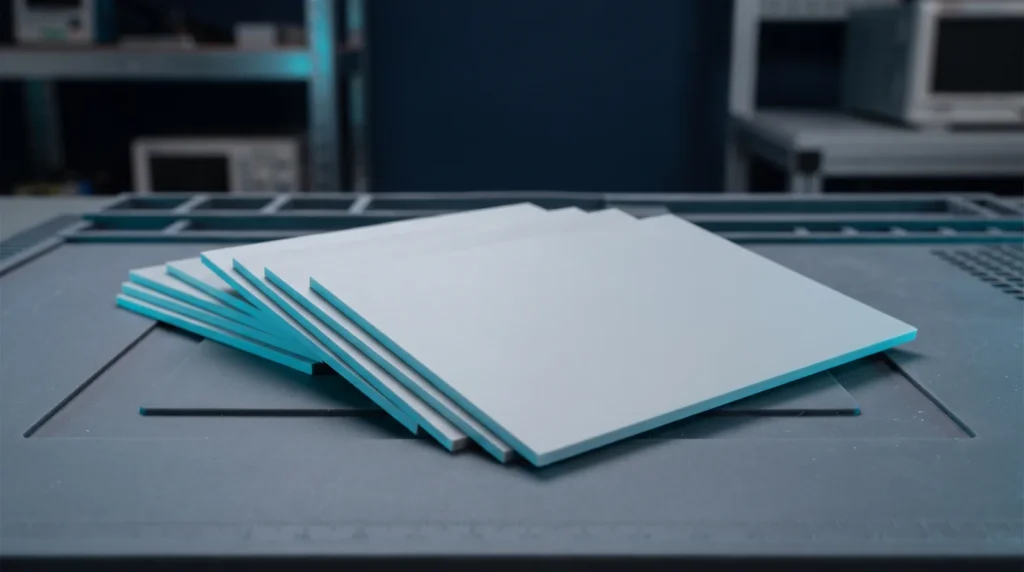

- Подложки силовых модулей, светодиодов, СВЧ-транзисторов
- Теплоотводы и корпуса электронных компонентов
- Тигли и лодочки для плавки алюминия и других металлов: расплавленный алюминий не смачивает AlN
- Оснастка установок молекулярно-лучевой эпитаксии
- Техническая керамика специального назначения
Частые вопросы
Чем AlN отличается от нитрида бора?
Структурой и обрабатываемостью. Гексагональный BN слоистый и режется обычным инструментом, но менее прочен. AlN — плотная спечённая керамика, прочнее и теплопроводнее, однако обрабатывается только алмазом.
Проводит ли AlN электрический ток?
Нет, это диэлектрик с удельным сопротивлением выше 10¹⁴ Ом·см. Высокая теплопроводность обеспечивается фононами, а не свободными электронами, поэтому противоречия здесь нет.
Можно ли мыть детали из AlN водой?
Кратковременная промывка с немедленной сушкой допустима, длительный контакт с водой и паром — нет. Гидролиз идёт медленно, но необратимо разрушает поверхность и ухудшает теплоотвод.
