Керамический изолятор
Керамический изолятор — это диэлектрическая деталь на основе оксида алюминия Al₂O₃, нитрида алюминия или силикатных керамик, которая разделяет токоведущие части и одновременно работает конструктивным элементом при температурах, недоступных полимерам. Электрическая прочность корундовой керамики достигает 15–17 кВ/мм при удельном сопротивлении выше 10¹⁴ Ом·см, и оба параметра сохраняются до 1000 °C и выше.
Материалы и их параметры
| Материал | Электрическая прочность | Рабочая температура | Особенность |
|---|---|---|---|
| Корунд 95–99,7 % Al₂O₃ | 15–17 кВ/мм | до 1600 °C | универсальный, недорогой |
| Нитрид алюминия | 14–17 кВ/мм | до 1000 °C на воздухе | отводит тепло |
| Стеатит | 10–20 кВ/мм | до 1000 °C | дешёвый, легко формуется |
| Форстерит | 10–15 кВ/мм | до 1000 °C | для спаев с металлом |
Что определяет выбор
Электрическая прочность — не единственный критерий, и часто не главный. Реальный выбор идёт по четырём параметрам одновременно: рабочая температура, требуемая вакуумная плотность, необходимость отвода тепла и согласование КТР с сопрягаемым металлом.
Пример из практики: изолятор высоковольтного ввода в вакуумную камеру должен быть одновременно газонепроницаемым, паяемым к металлу и стойким к пробою. Корунд 99,7 % закрывает все три требования, тогда как стеатит с его пористостью — только последнее.
Конструктивные формы

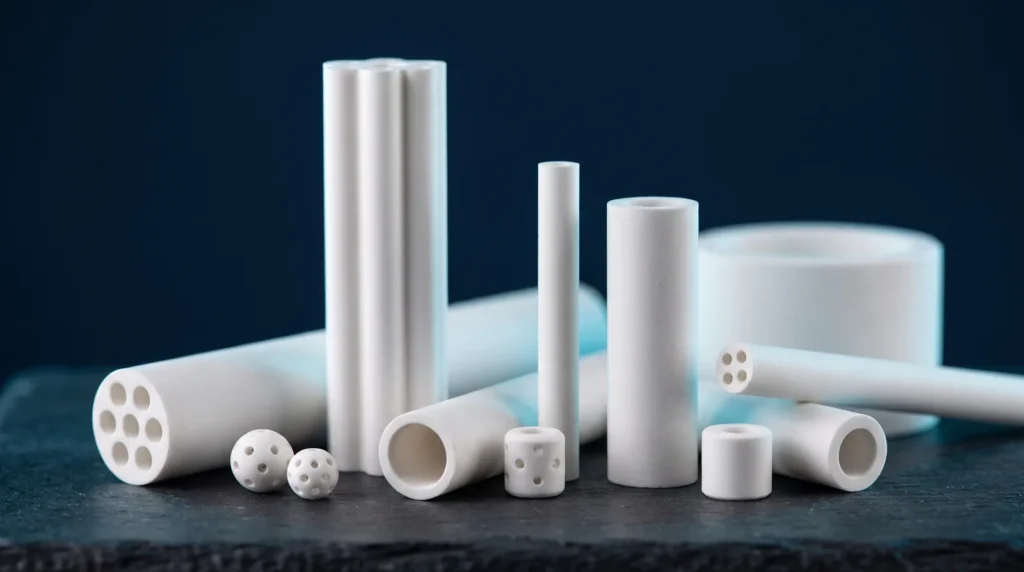

- Соломки (двух- и четырёхканальные трубки) — изоляция проводов термопар и нагревателей
- Бусы — набираются на проводник, допускают изгиб трассы
- Втулки и шайбы — проходные изоляторы через стенку
- Каркасы — намотка нагревательной спирали
- Вводы — металлизированные детали для герметичного соединения
Что снижает изоляцию на практике
Расчётные 15 кВ/мм относятся к чистому сухому материалу. В реальной эксплуатации пробой почти всегда идёт не сквозь керамику, а по её поверхности: осевшая пыль, конденсат и продукты испарения образуют проводящую плёнку. Отсюда конструктивные решения — рёбра и юбки, удлиняющие путь тока по поверхности.
Второй фактор — температура: у силикатных керамик с ростом нагрева растёт ионная проводимость, и сопротивление падает на порядки. Корунд в этом отношении устойчивее.
Где применяется
- Защитные чехлы термопар и изоляционные соломки
- Вакуумплотная керамика для вводов и высоковольтных проходок
- Стеклянные изоляторы электровакуумных приборов
- Каркасы и опоры нагревательных элементов печей
- Техническая керамика для электротермического оборудования
Частые вопросы
Почему изолятор пробивает при напряжении ниже расчётного?
Практически всегда из-за поверхностного перекрытия, а не пробоя объёма. Пыль, влага и продукты испарения создают проводящую дорожку. Помогают очистка, увеличение длины пути утечки и рёбра на поверхности детали.
Чем отличается керамика 95 % и 99,7 % Al₂O₃?
Долей стеклофазы по границам зёрен. У 95 %-й керамики стеклофазы больше: она дешевле и легче спекается, но при высоких температурах размягчается, теряя прочность и сопротивление. Керамика 99,7 % плотнее, чище и допускает вакуумные применения.
Можно ли применять керамический изолятор во влажной среде?
Плотный корунд — да, он не гигроскопичен. Пористые силикатные керамики впитывают влагу, и сопротивление у них резко падает; для таких условий деталь либо глазуруют, либо берут плотный материал.
