Форстерит
Форстерит — это керамика на основе ортосиликата магния Mg₂SiO₄ с коэффициентом теплового расширения 9–11·10⁻⁶ K⁻¹ и низкими диэлектрическими потерями на высоких частотах. Сочетание редкое: большинство керамик с хорошими ВЧ-свойствами имеют низкий КТР, а форстерит специально ценен тем, что его расширение близко к расширению металлов, что позволяет паять его в герметичные узлы.
Ключевые характеристики
| Свойство | Значение |
|---|---|
| Химическая формула | Mg₂SiO₄ |
| КТР | 9–11·10⁻⁶ K⁻¹ |
| Диэлектрические потери на ВЧ | низкие |
| Диэлектрическая проницаемость | 6–7 |
| Электрическая прочность | 10–15 кВ/мм |
| Рабочая температура | до 1000 °C |
| Стойкость к термоудару | низкая |
Высокий КТР как достоинство
Обычно высокое тепловое расширение — недостаток: оно ухудшает стойкость к термоудару. У форстерита это ключевое рабочее свойство. Расширение 9–11·10⁻⁶ K⁻¹ близко к КТР ряда конструкционных металлов и сплавов, поэтому металлокерамический спай не разрушается при термоциклировании — материалы расширяются согласованно.

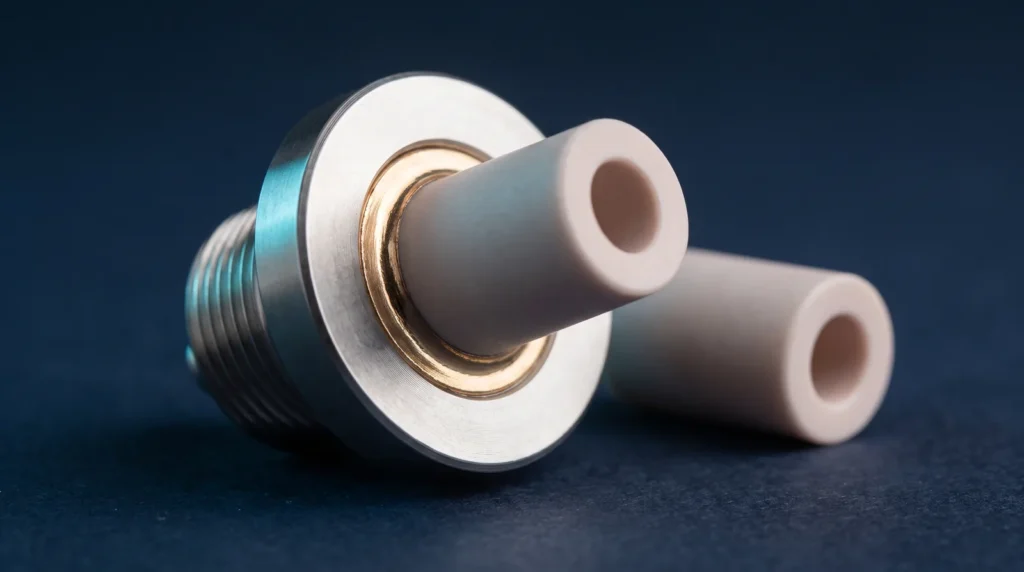

Именно поэтому форстерит применяют там, где керамика должна быть герметично соединена с металлическим корпусом: вводы, корпуса приборов, вакуумные узлы. Подробнее о требованиях к таким соединениям — в статье о спаях металл-стекло.
ВЧ-свойства
Низкие диэлектрические потери сохраняются в широком диапазоне частот, что делает форстерит пригодным для СВЧ-техники и высокодобротных резонансных цепей, где стеатит уже не работает. Диэлектрическая проницаемость 6–7 стабильна по частоте и температуре.
Слабое место
Обратная сторона высокого КТР — плохая стойкость к термоудару. Форстеритовое изделие нельзя быстро нагревать и охлаждать: перепад в пару сотен градусов способен его разрушить. Для термоциклирования выбирают кордиерит, для высоких температур — корунд или муллит.
Где применяется
- ВЧ- и СВЧ-изоляторы, элементы резонансных цепей
- Металлокерамические спаи и герметичные вводы
- Корпуса и подложки электровакуумных приборов — стеклянные изоляторы и керамика
- Вакуумплотная керамика для приборостроения
- Детали узлов со спаями металл-стекло
Частые вопросы
Почему для спаев нужен именно высокий КТР?
Потому что спай должен согласоваться с металлом, а у металлов расширение обычно выше, чем у керамик. Если КТР расходятся, при остывании после пайки в шве возникают напряжения, и он трескается либо сразу, либо после нескольких термоциклов.
Встречается ли форстерит в природе?
Да, это породообразующий минерал группы оливина, крайний магнезиальный член ряда. В технике применяют синтетический материал с контролируемым составом и чистотой.
Можно ли использовать форстерит в печах?
Как конструкционный материал при стабильной температуре — до 1000 °C можно. Для оснастки с частыми нагревами и остываниями он не подходит из-за низкой стойкости к термоудару.
