Кордиерит
Кордиерит — это магнезиально-алюминиевый силикат состава Mg₂Al₄Si₅O₁₈ (2MgO·2Al₂O₃·5SiO₂), керамика с исключительно низким коэффициентом теплового расширения 1–2·10⁻⁶ K⁻¹. Именно это свойство, а не прочность или огнеупорность, определяет всю область его применения: кордиеритовое изделие выдерживает многократные резкие нагревы и охлаждения, от которых корундовое трескается.
Ключевые характеристики
| Свойство | Значение |
|---|---|
| Химическая формула | Mg₂Al₄Si₅O₁₈ |
| КТР (20–800 °C) | 1–2·10⁻⁶ K⁻¹ |
| Максимальная рабочая температура | 1250–1300 °C |
| Температура плавления | ≈1450 °C |
| Прочность на изгиб | 25–100 МПа |
| Теплопроводность | 1,5–3 Вт/(м·К) |
| Стойкость к термоудару | очень высокая |
Низкое расширение как основа применения
КТР кордиерита сопоставим с кварцевым стеклом и в восемь раз ниже, чем у корунда. Термические напряжения пропорциональны расширению, поэтому изделие, которое вынули из печи при 1000 °C и поставили на холодный стол, переживает эту операцию без последствий — и повторяет её тысячи раз.
Обратная сторона — низкая прочность и заметная пористость. Кордиерит не держит нагрузку, не годится для вакуумных узлов и разрушается при ударе. Это материал оснастки, а не конструкции.
Ограничение по температуре
Рабочий предел 1250–1300 °C лежит близко к температуре плавления 1450 °C, и запас здесь меньше, чем кажется. Под нагрузкой изделие начинает ползти уже при 1200 °C, поэтому подставки для обжига рассчитывают по пролёту и весу садки. Выше этих температур переходят на муллит или корунд.
Где применяется

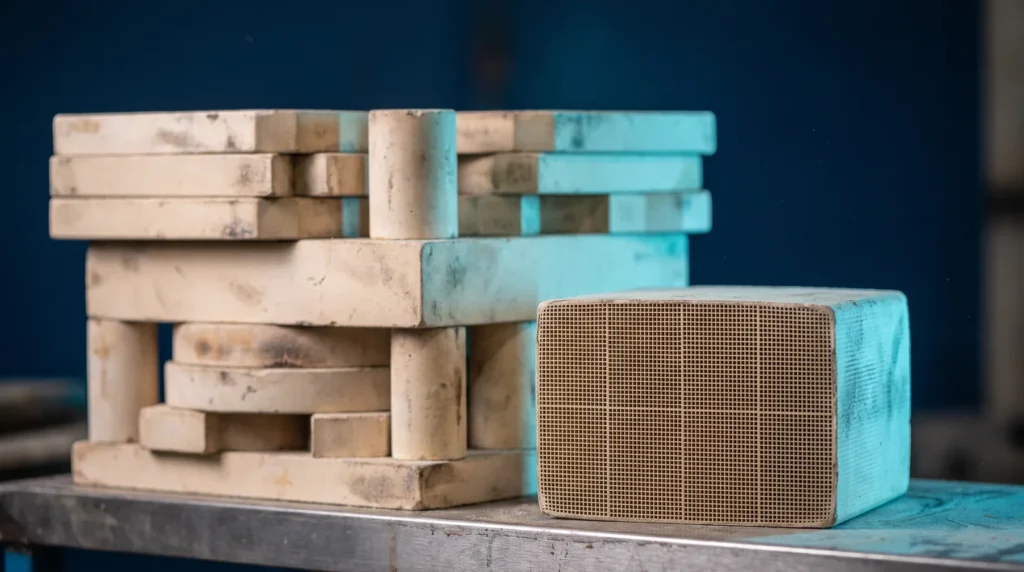

- Кордиеритовая керамика: плиты, подставки, стойки печной оснастки
- Сотовые носители автомобильных каталитических нейтрализаторов — там термоциклирование постоянное
- Кассеты и этажерки для обжига керамики и электроники
- Каркасы и опоры нагревательных элементов
- Фильтры дизельных сажевых систем
В одной печи кордиерит часто соседствует с другими материалами: оснастка кордиеритовая, тигли корундовые, нагреватели карбидкремниевые.
Частые вопросы
Чем кордиерит отличается от шамота?
Составом и поведением при термоударе. Шамот — обожжённая глина с высоким содержанием SiO₂ и КТР около 5·10⁻⁶ K⁻¹. Кордиерит имеет строго заданный состав и втрое меньшее расширение, поэтому держит резкие перепады, недоступные шамоту.
Можно ли использовать кордиерит в вакууме?
Как конструкционный материал — да, как вакуумплотную перегородку — нет. Материал пористый, газы проходят через него и долго десорбируются со стенок пор.
Почему кордиеритовая подставка со временем деформируется?
Из-за ползучести под нагрузкой при температурах ближе к 1250 °C. Прогиб накапливается циклами и не восстанавливается. Проблему решают уменьшением пролёта между опорами или переходом на муллит.
