Вакуумная плотность
Вакуумная плотность (газонепроницаемость) — это способность керамической или стеклянной детали удерживать перепад давления без просачивания газа, подтверждаемая гелиевым течеискателем с порогом чувствительности 10⁻⁹–10⁻¹¹ мбар·л/с. Свойство определяется не плотностью материала в справочном смысле, а отсутствием открытой пористости: сквозные каналы между порами делают деталь проницаемой даже при высокой кажущейся плотности.
Критерии и методы контроля
| Параметр | Требование |
|---|---|
| Открытая пористость | 0 % |
| Относительная плотность корунда | > 99 % от теоретической |
| Скорость натекания по гелию | < 10⁻⁹ мбар·л/с |
| Метод контроля | гелиевый течеискатель (He-leak test) |
| Типовое содержание Al₂O₃ | от 97 %, чаще 99,7 % |

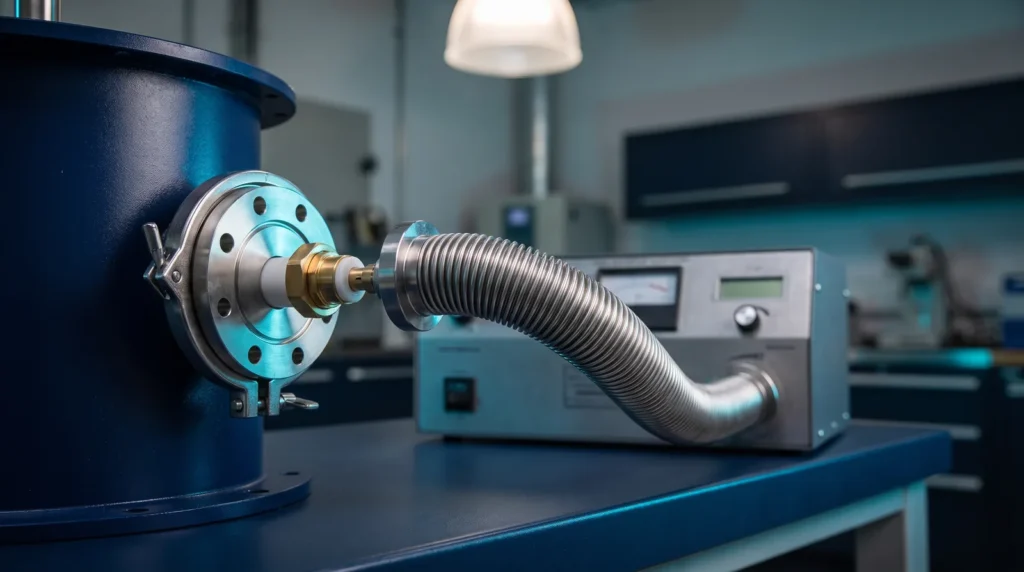

Гелий выбран не случайно: у него маленький атом и он практически отсутствует в воздухе, поэтому фон измерения минимален. Деталь помещают в вакуум, снаружи обдувают гелием, и масс-спектрометр фиксирует его появление внутри.
Почему пористая керамика не подходит
Открытая пористость создаёт два эффекта. Первый очевиден — сквозная течь. Второй коварнее: развитая внутренняя поверхность пор адсорбирует влагу и газы, которые потом сутками десорбируются в вакуумный объём, не давая выйти на рабочее давление. Формально течи нет, а нужный вакуум недостижим.
Поэтому кордиерит, муллит и другие пористые огнеупоры годятся для оснастки, но не для вакуумных перегородок. Для них берут плотноспечённый корунд, нитрид алюминия или стекло.
Где требуется
- Вакуумплотная керамика: вводы, изоляторы, окна
- Спаи металл-стекло и герметичные вводы электродов
- Стеклянные изоляторы электровакуумных приборов
- Атомные газовые ячейки, где утечка означает отказ прибора
- Смотровые окна вакуумных камер и напылительных установок
Частые вопросы
Чем вакуумная плотность отличается от плотности материала?
Плотность — это масса на единицу объёма, справочная величина в г/см³. Вакуумная плотность — качественная характеристика герметичности, зависящая от структуры пор. Материал с высокой плотностью, но открытой пористостью вакуумплотным не будет.
Какая скорость натекания считается приемлемой?
Для большинства применений порог 10⁻⁹ мбар·л/с по гелию. Для сверхвысокого вакуума и герметичных приборов с длительным сроком службы требования ужесточают до 10⁻¹⁰–10⁻¹¹.
Может ли деталь потерять герметичность в работе?
Да. Основные причины — микротрещины от термоциклирования, коррозия шва пайки и механические напряжения при затяжке крепежа. Поэтому течеискание проводят не только на выходном контроле, но и после монтажа.
