Оптическая однородность (Δn)
Оптическая однородность (Δn) — это максимальное отклонение показателя преломления внутри одной заготовки, выражаемое числом порядка 10⁻⁶. Параметр показывает, насколько одинаково материал преломляет свет в разных своих точках, и напрямую определяет искажение волнового фронта, которое деталь вносит в оптическую схему.
Классы однородности
| Класс | Δn | Типовое применение |
|---|---|---|
| Технический | < 50·10⁻⁶ | защитные стёкла, осветительная оптика |
| Стандартный | < 10·10⁻⁶ | окна приборов, конденсоры |
| Прецизионный | < 2·10⁻⁶ | объективы, лазерная оптика |
| Высший | < 0,5·10⁻⁶ | интерферометрия, литография, эталоны |
Ориентир для пересчёта: заготовка толщиной 50 мм с Δn = 2·10⁻⁶ вносит разность хода около 0,1 мкм — примерно λ/6 на длине волны 633 нм. Для схемы с бюджетом ошибки λ/10 такая деталь уже не подходит.
Однородность и свили — разные параметры
Их часто указывают рядом и путают. Однородность описывает плавное, глобальное изменение показателя преломления по объёму: одна сторона заготовки чуть «плотнее» другой. Свиль — локальный скачок в виде жгута или слоя. Заготовка может иметь отличную однородность и при этом одну грубую свиль, и наоборот.
На чертеже по ISO 10110-4 оба параметра идут одной строкой через дробь: первая цифра — класс однородности, вторая — свильности. В отечественной практике их разносят по разным пунктам технических требований.
Что ухудшает однородность
- Градиент температуры при плавке и остывании заготовки
- Неравномерное распределение OH-групп в синтетическом кварце
- Растворение материала тигля в поверхностном слое расплава
- Остаточные напряжения при слишком быстром охлаждении — снимаются отжигом
Последний пункт даёт двойной эффект: напряжения не только меняют показатель преломления, но и наводят двулучепреломление, которое разрушает поляризационные схемы. Именно поэтому заготовки высших классов проходят длительный отжиг со скоростью охлаждения в единицы градусов в час.
Где критично
- Оптические заготовки большого диаметра — чем толще деталь, тем сильнее накапливается ошибка
- Кварцевое стекло КУ-1 для УФ-литографии и метрологии
- Оптические окна интерферометров
- Линзы и призмы прецизионных объективов
Частые вопросы
Как измеряют однородность?

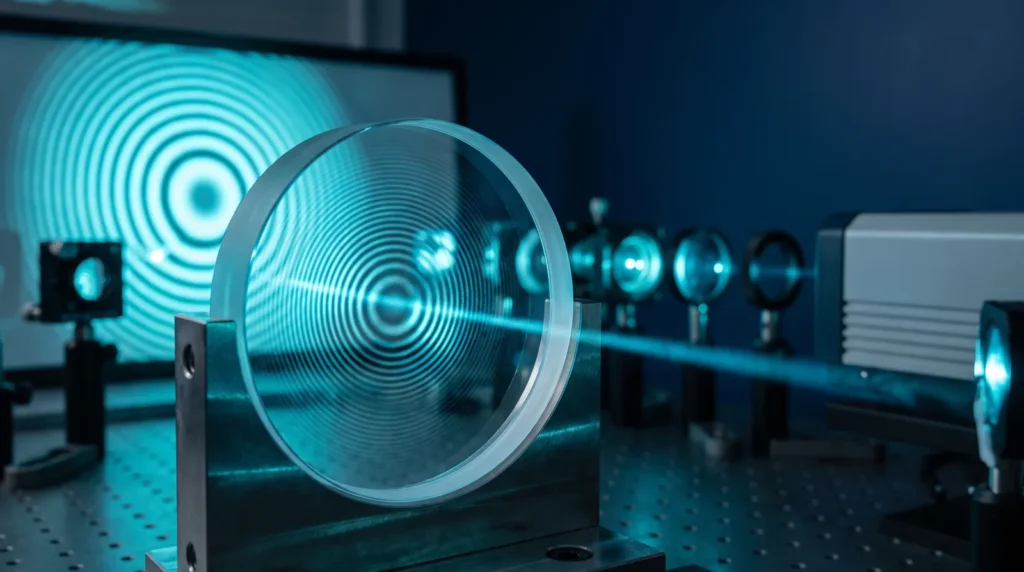

Интерферометром на просвет: заготовку помещают в плечо интерферометра Физо или Тваймана-Грина и по искривлению полос восстанавливают карту показателя преломления. Для крупных болванок применяют иммерсионный метод, компенсирующий влияние формы поверхностей.
Зависит ли Δn от длины волны?
Слабо. Само значение Δn меняется по спектру незначительно, но его влияние растёт к коротким волнам: одна и та же разность хода в долях длины волны на 266 нм вчетверо больше, чем на 1064 нм. Поэтому УФ-схемы требуют более однородного материала.
Можно ли улучшить однородность готовой заготовки?
Частично. Длительный отжиг снимает напряжённую составляющую и заметно улучшает результат. Неоднородность состава отжигом не лечится — она задаётся на этапе варки.
