Свили (striae)
Свили (striae) — это тонкие слоистые или нитевидные участки внутри стекла с показателем преломления, отличным от основной массы, возникающие при неполном перемешивании расплава. Оптически они работают как слабые линзы и призмы: проходящий волновой фронт локально искривляется, и изображение теряет резкость даже при идеально отполированных поверхностях.
Классификация и допуски
| Категория свильности | Что допускается | Применение |
|---|---|---|
| 1 | свили не обнаруживаются | интерферометрия, эталонная оптика |
| 2 | единичные слабые | объективы, лазерная оптика |
| 3 | заметные при контроле | окна, светофильтры |
| 4 | выраженные | неответственные детали, защитные стёкла |
Категории свильности для бесцветного оптического стекла нормирует ГОСТ 3514-94, для кварцевого — ГОСТ 15130-86. В международных чертежах тот же параметр указывают по ISO 10110-4 вместе с однородностью.
Откуда берутся
Причина всегда одна — неоднородность расплава, но приходит она разными путями. При электроплавке природного сырья свили дают участки с иным содержанием примесей. При наплаве в пламени — колебания в подаче газа и локальные различия по содержанию OH-групп. Отдельный источник — растворение материала тигля: стенка отдаёт в расплав вещество, и у поверхности заготовки образуется слой с изменённым показателем преломления.
Свили направлены: в вытянутой заготовке они идут вдоль оси вытягивания. Поэтому одна и та же болванка может дать годную деталь при одной ориентации выреза и брак при перпендикулярной. Оптические заготовки поставляются с указанием рабочего направления, и разворачивать деталь произвольно нельзя.
Как обнаруживают

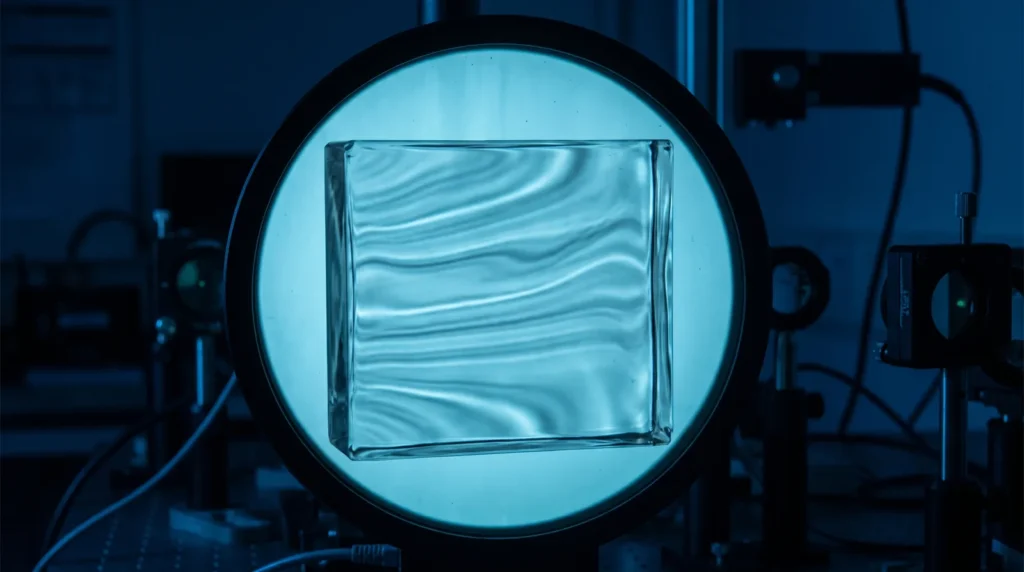

- Теневой метод Теплера (шлирен) — основной: точечный источник, нож Фуко, свили проявляются как светлые и тёмные жгуты
- Интерферометрия — даёт количественную оценку искажения волнового фронта
- Осмотр в поляризованном свете — выявляет сопутствующие внутренние напряжения
Контроль ведут по двум взаимно перпендикулярным направлениям: одна проекция может свили не показать.
Где критично
- Оптические заготовки под линзы и призмы
- Линзы объективов и фокусирующих узлов
- Окна из кварца КУ-1 в измерительных трактах
- Лазерные активные элементы, где свиль искажает моду резонатора
Для смотровых стёкол и защитных пластин требования мягче: там свиль не мешает, пока сохраняется механическая прочность.
Частые вопросы
Чем свиль отличается от пузыря и включения?
Пузырь — газовая полость, включение — инородная частица. И то и другое рассеивает свет локально и видно невооружённым глазом. Свиль вещественно однородна со стеклом и отличается только показателем преломления, поэтому в проходящем свете её обычно не видно — нужен теневой метод.
Можно ли убрать свили из готовой заготовки?
Нет. Свиль лежит в объёме материала, полировка и отжиг её не устраняют — отжиг снимает напряжения, но не выравнивает состав. Дефект отбраковывают на стадии заготовки либо обходят раскроем.
Влияют ли свили на прочность?
Практически нет. Это оптический дефект: механические свойства участка со свилью не отличаются от основной массы. Проблема возникает там, где нормируется волновой фронт.
