Метод Чохральского

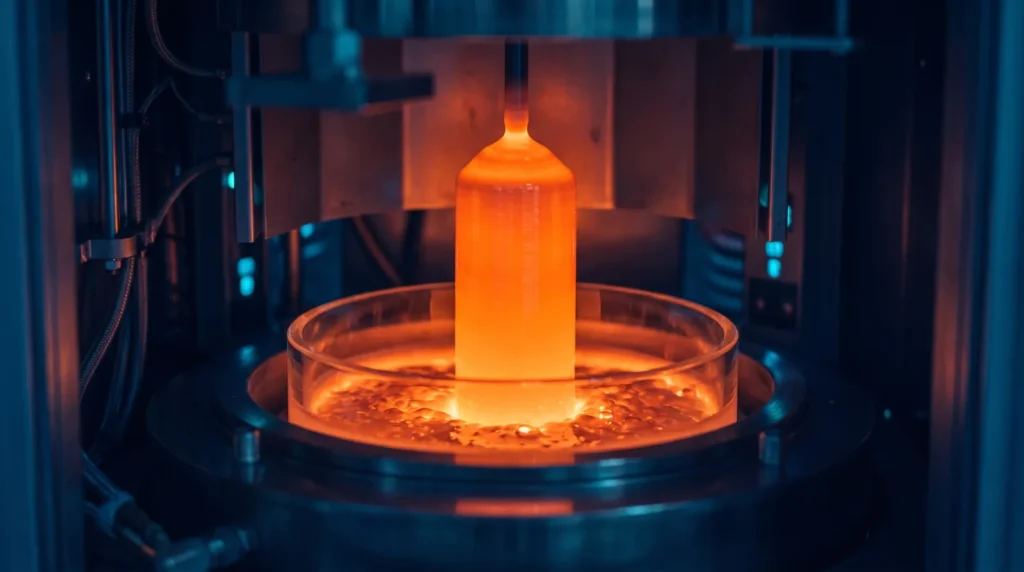

Метод Чохральского — это способ выращивания монокристаллов вытягиванием из расплава: затравочный кристалл касается поверхности расплава и медленно поднимается с одновременным вращением, наращивая на себе слиток с единой кристаллической решёткой. Именно этим методом получают более 90 % кремния для микроэлектроники, а сам процесс невозможен без тигля из высокочистого кварцевого стекла.
Параметры процесса
| Параметр | Типовое значение |
|---|---|
| Температура расплава кремния | 1414–1430 °C |
| Скорость вытягивания | 0,5–3 мм/мин |
| Скорость вращения слитка | 10–30 об/мин |
| Диаметр слитка кремния | 150–450 мм |
| Длительность цикла | от 20 до 60 часов |
| Атмосфера | аргон, пониженное давление |
История и суть
Ян Чохральский открыл метод в 1916 году случайно: обмакнул перо в тигель с расплавленным оловом вместо чернильницы и вытянул тонкую металлическую нить, оказавшуюся монокристаллом. Промышленное применение к полупроводникам пришло в 1950-х.
Физика проста в описании и требовательна на практике. На границе затравки и расплава атомы встраиваются в существующую решётку, продолжая её. Диаметр слитка удерживают балансом скорости вытягивания и мощности нагрева: чуть быстрее — слиток сужается, чуть медленнее — раздувается. Вращение выравнивает температурное поле и распределение примеси.
Роль кварцевого тигля
Расплавленный кремний агрессивен: он смачивает и растворяет почти любой материал. Кварцевое стекло — компромисс, при котором загрязнение остаётся приемлемым. Тигель работает одну загрузку: за десятки часов при 1450 °C его стенка частично растворяется в расплаве и кристаллизуется в кристобалит, после охлаждения тигель разрушается и на следующий цикл не идёт.
Отсюда требования, которые не выглядят избыточными: содержание SiO₂ на уровне 99,99 %, минимум щелочных металлов, контроль пузырей в рабочем слое. Каждый пузырь у внутренней поверхности — потенциальный источник частиц в расплаве и дислокаций в слитке. Подробнее о ресурсе и разрушении тиглей — в статье «Сколько циклов выдерживает кварцевый тигель».
Что выращивают
- Кремний для пластин микроэлектроники и солнечной энергетики
- Германий для ИК-оптики — материал Ge
- Сапфир, гранаты, оксидные кристаллы для лазерной техники
- Фториды для УФ-оптики: CaF₂, MgF₂
Расходная оснастка процесса — кварцевые тигли, а также кварцевые трубки и керамические детали тепловых узлов ростовых установок.
Частые вопросы
Чем метод Чохральского отличается от зонной плавки?
При зонной плавке расплавляют узкую зону слитка и перемещают её вдоль, тигля нет вовсе. Кремний получается чище, потому что нет контакта с кварцем, но диаметр слитка ограничен силами поверхностного натяжения. Чохральский даёт крупные слитки ценой примесей от тигля.
Почему в слиток попадает кислород?
Он приходит из тигля: стенка растворяется, кислород переходит в расплав и захватывается растущим кристаллом. Типовое содержание — 10¹⁷–10¹⁸ атомов на см³. В части приборов кислород даже полезен, поскольку геттерирует металлические примеси и упрочняет пластину.
Почему тигель нельзя использовать повторно?
Из-за кристаллизации. За цикл стекло переходит в кристобалит, который при остывании даёт объёмную усадку и сеть трещин. Тигель извлекают уже растрескавшимся, и повторный нагрев он не переживёт.
