Плавка по Вернейлю

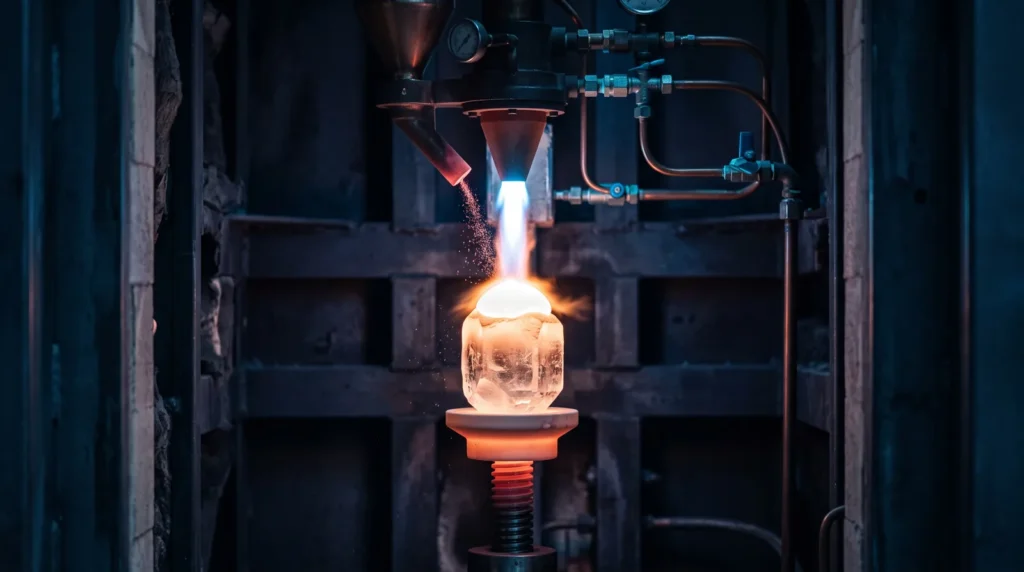

Плавка по Вернейлю (метод Вернейля, flame fusion) — это способ выращивания монокристаллов, при котором порошок оксида просыпается через кислородно-водородное пламя, плавится в нём и кристаллизуется на вращающейся затравке, наращивая грушевидный слиток-булю. Метод не требует тигля вовсе, что и делает его пригодным для тугоплавких оксидов вроде корунда с температурой плавления 2050 °C.
Параметры процесса
| Параметр | Значение |
|---|---|
| Температура пламени | до 2400–2800 °C |
| Температура плавления Al₂O₃ | 2050 °C |
| Крупность исходного порошка | 1–20 мкм |
| Скорость роста були | ≈10 мм/ч |
| Диаметр були | 20–50 мм |
| Длительность выращивания | 2–5 часов |
Как это работает
Огюст Вернейль опубликовал метод в 1902 году, получив синтетический рубин, неотличимый по составу от природного. Схема осталась почти неизменной: бункер с порошком, вибропитатель, горелка, керамический столик с затравкой.
Порошок глинозёма подаётся дозированно, пролетает через пламя, оплавляется и оседает на верхушке були тонкой плёнкой расплава. Столик медленно опускают, удерживая фронт кристаллизации на одном уровне относительно пламени. Легирование задаёт цвет: оксид хрома даёт рубин, оксиды железа и титана — синий сапфир, оксид ванадия — имитацию александрита.
Достоинства и слабое место
- Плюс: нет тигля — нет загрязнения от оснастки и ограничения по температуре плавления
- Плюс: цикл в часы против десятков часов у метода Чохральского
- Минус: огромный градиент температур и, как следствие, высокие внутренние напряжения
- Минус: ограниченный диаметр и характерная кривизна фронта роста
Напряжения — главная особенность метода. Свежая буля нередко раскалывается сама по себе при остывании, поэтому её надрезают вдоль и обязательно отжигают. Оптическая однородность у вернейлевского материала ниже, чем у выращенного из расплава в тигле, — для ювелирных задач это не важно, для прецизионной оптики критично.
Что получают методом
- Корунд, рубин, сапфир — оксид алюминия Al₂O₃
- Шпинель и рутил для ювелирной отрасли
- Часовые камни и опоры точных приборов
- Заготовки под сапфировые оптические окна и призмы из сапфира
Для ответственной ИК-оптики сапфир чаще выращивают другими методами — Киропулоса или горизонтальной направленной кристаллизацией: они дают крупные були с низкими напряжениями.
Частые вопросы
Отличается ли синтетический корунд от природного?
По химическому составу и кристаллической решётке — нет, это тот же Al₂O₃. Различают их по включениям и картине роста: у вернейлевского материала характерные изогнутые линии роста и мелкие газовые пузырьки, у природного — минеральные включения.
Почему метод не применяют для кремния?
Кремний окисляется в кислородно-водородном пламени и превращается в SiO₂. Метод работает для оксидов, которые в пламени химически устойчивы.
Зачем буле обязательный отжиг?
Чтобы снять напряжения от резкого градиента температур. Без отжига материал раскалывается при резке и шлифовке, а в оптике даёт двулучепреломление. Механизм тот же, что и при отжиге стекла.
