Область применения кварцевого изделия задают три параметра рабочей задачи: температура, химическая среда и спектральный диапазон. Изделия из прозрачного кварцевого стекла по ГОСТ 19908-90 рассчитаны на кислые и нейтральные вещества при температурах до 1000 °C. Рабочая температура кварцевого стекла марки КУ-1 доходит до 1200 °C, температура размягчения 1550 °C.

Кварцевые изделия ставят в трубчатые и диффузионные печи, реакторы, установки УФ-обеззараживания воды и на участки выращивания монокристаллов кремния.

Форму изделия диктует механика узла: тигель работает на плавку и прокаливание, трубка на проток и нагрев, чехол изолирует УФ-лампу от воды, кювета служит спектрофотометрии, пластина ставится оптическим окном. Спектральную часть задачи закрывает марка: КУ-1 пропускает диапазон 170–2500 нм, боросиликатное стекло начинается с 350 нм.

Плавиковая кислота (HF), горячая фосфорная кислота и горячие щёлочи разрушают SiO₂. Длительная работа выше 1000 °C ведёт к кристаллизации, и на ближайшем термоцикле изделие трескается. Стойкость к термоудару даёт низкий ТКЛР, вшестеро меньший боросиликатного.

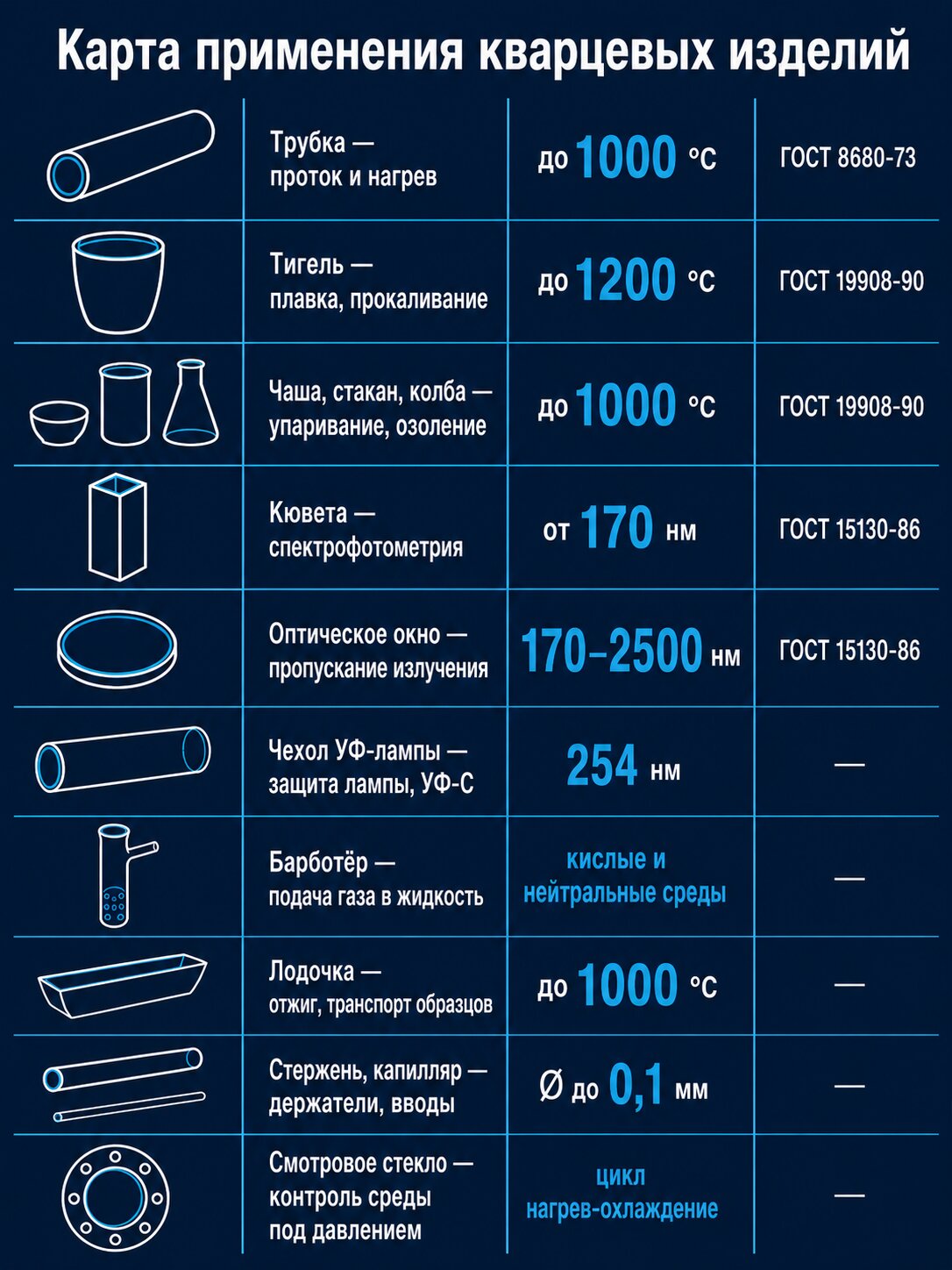

Карта кварцевых изделий

Кварцевые изделия: форма изделия, задача, режим и стандарт ГОСТ

Области применения кварцевых изделий закрепляют три стандарта: ГОСТ 19908-90 и ГОСТ 8680-73 задают предельный режим, ГОСТ 15130-86 описывает оптику. Барботёры, лодочки и чехлы ламп идут по чертежу заказчика: номенклатуру целиком не покрывает ни один. Все десять форм ниже делают из плавленого кварца.

Кварцевые изделия для промышленности раскладываются по трём координатам: температура, среда, спектр.

Порядок чтения обратный: сначала фиксируется режим, под него подбирается форма, поскольку одна температура по-разному нагружает трубку со стенкой 2 мм и тигель с расплавом кремния при 1420 °C. Стандарт проверяется последним и задаёт типоразмерный ряд. Тот же материал в отраслевом разрезе разобран отдельно: в каких отраслях применяется кварцевое стекло.

Изделия для протока и нагрева

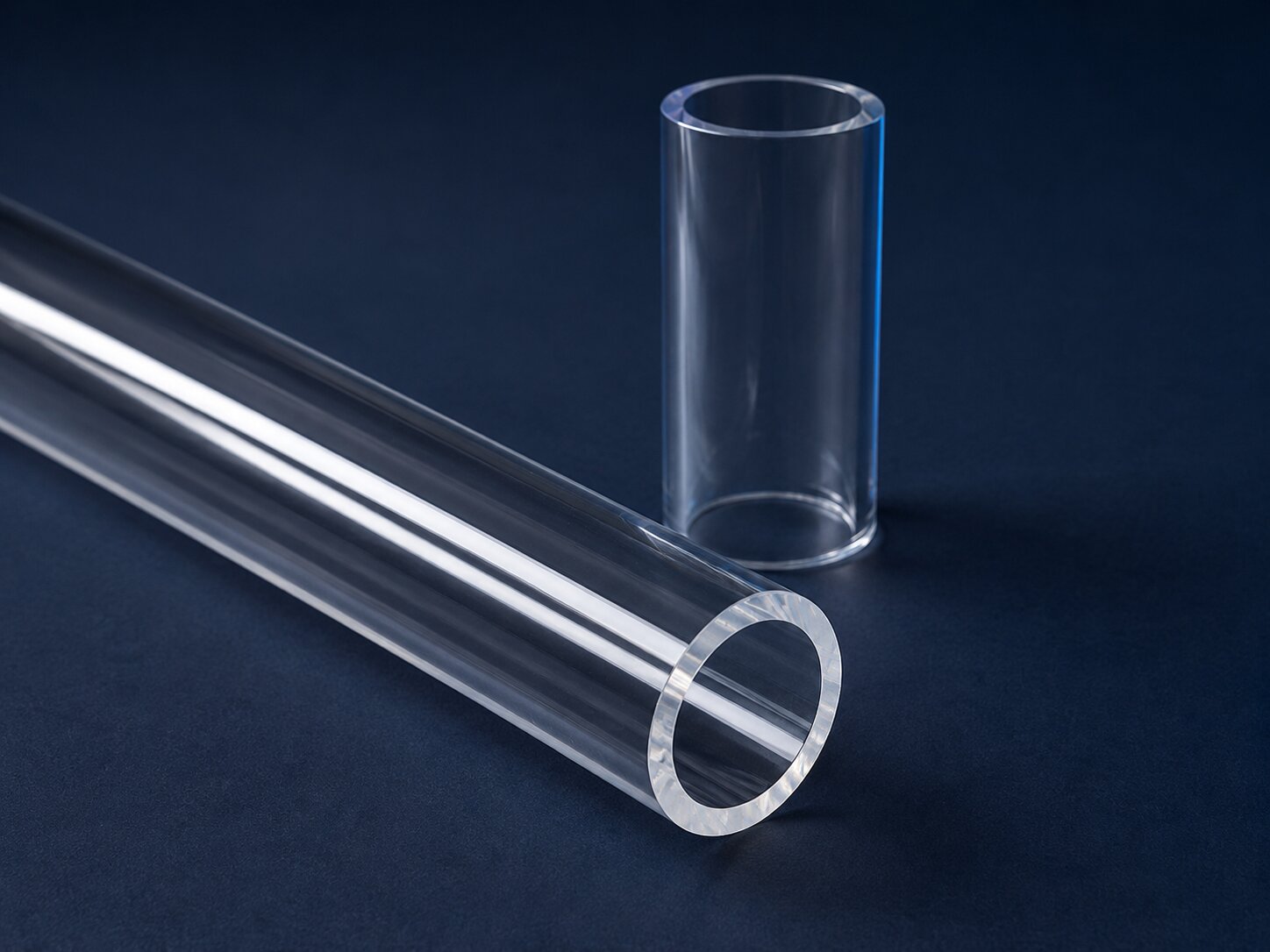

Кварцевая трубка и чехол УФ-лампы для протока и нагрева сред

Термоустойчивость трубы по ГОСТ 8680-73 проверяют циклами: нагрев до 800 °C при стенке до 3 мм, затем 5 мин в воде 20±5 °C; толстостенную трубу греют только до 600 °C. Норма по п. 2.8 составляет не менее 15 циклов без трещин. Отсюда рабочая область: трубчатые и диффузионные печи, реакторы, проток агрессивных газов.

Чехол УФ-лампы изолирует лампу от воды и остаётся прозрачным для УФ-C. Обеззараживание идёт в диапазоне 200–280 нм, рабочая линия ламп низкого давления 254 нм, и в это излучение лампа переводит 30–40 % электроэнергии.

Пропускание кварца на 254 нм, по данным производителей кварцевого стекла, держится выше 95 %, известковый налёт снижает его на 30–50 %, поэтому ресурс чехла считают по остаточному пропусканию, а не по календарю.

Барботёр подаёт газ в толщу жидкости через погружённую трубку с распределителем и работает в кислых и нейтральных растворах, кроме HF и фосфорной кислоты. Стенка не вносит примесей, что критично для пробоподготовки и озонаторных линий. Применение изделий из кварцевого стекла здесь упирается не в спектр, а в стойкость стенки.

Изделия для плавки и прокаливания

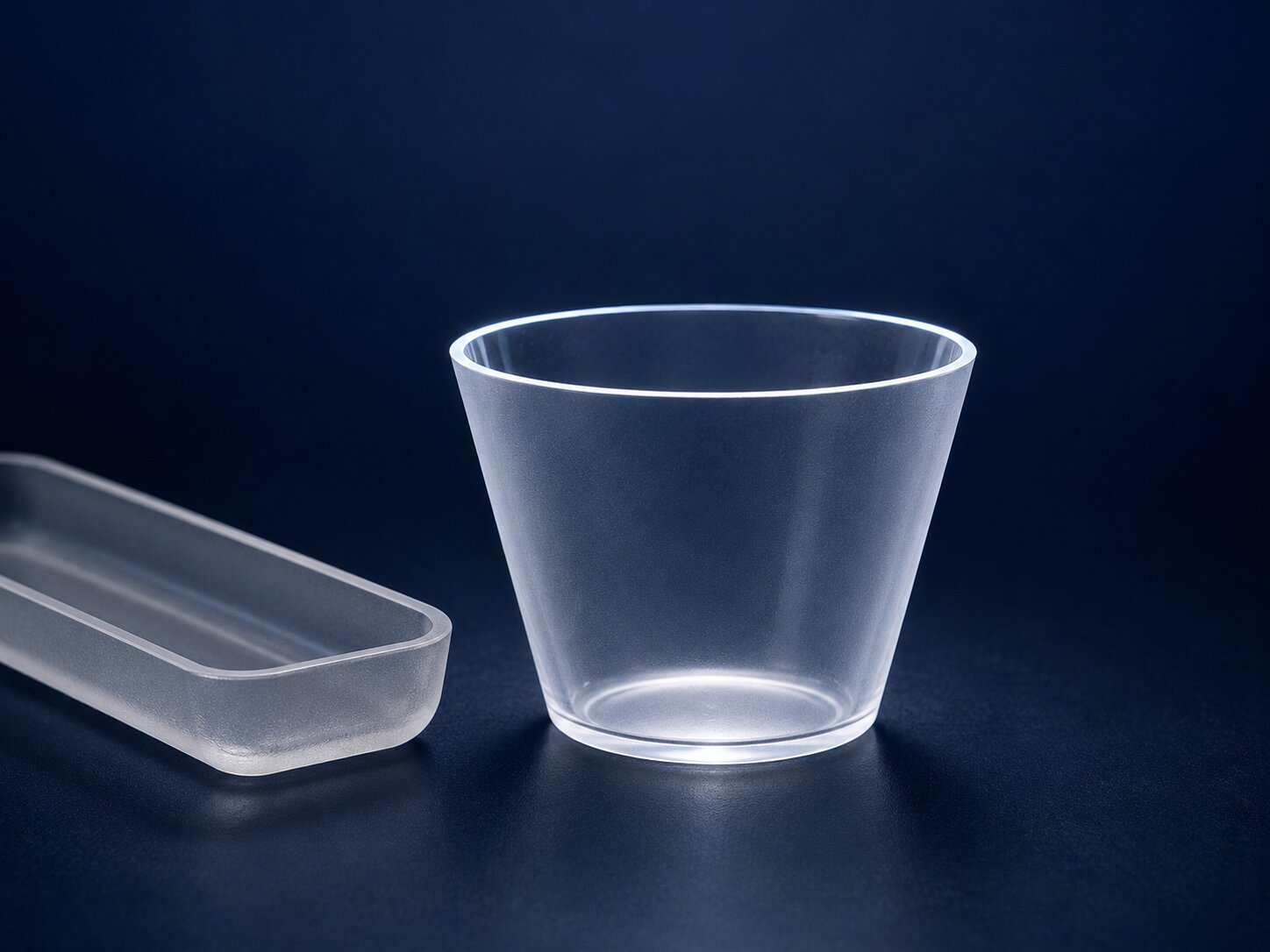

Кварцевый тигель и лодочка для плавки и прокаливания по ГОСТ 19908-90

Область применения кварцевого изделия в горячей зоне упирается в порог 1000 °C: кварцевые изделия ГОСТ 19908-90 рассчитаны на кислые и нейтральные вещества до этой отметки. Стандарт делит тигли на высокие типа В и низкие типа Н. Высота при равном объёме меняет площадь зеркала расплава, а с ней скорость испарения и унос пробы.

Прокаливание осадков, сплавление проб с плавнями и отжиг порошков укладываются в этот предел.

Поликремний для метода Чохральского плавят выше точки плавления кремния (1420 °C) в инертной атмосфере, и зарубежные тигли этого класса, по данным производителей, заявляют чистоту 99,99 % SiO₂ и термостойкость до 1600 °C. Стенка работает на износ: скорость растворения SiO₂ в расплаве кремния в вакууме составляет 6,65×10⁻² мг/(см²·мин), поэтому ресурс считают по числу плавок.

Лодочки идут на отжиг и транспорт образцов через горячую зону печи, а чаши и стаканы типов ВН, ВБН, НН, НБН на упаривание и озоление. Форму подбирают по механике задачи:

• объём при малой площади испарения: тигель;
• упаривание досуха: чаша;
• образец идёт через печь целиком: лодочка;
• раствор разбавляют и хранят: стакан или колба.

Изделия для оптики и измерений

Кварцевая кювета пропускает излучение от 170 нм, боросиликатная только с 350 нм. Эти 180 нм закрывают для боросиликата дальний УФ с полосами поглощения белков и нуклеиновых кислот. Спектрофотометрию ниже 300 нм ведут в кварцевых кюветах: иначе прибор снимает поглощение кюветы, а не пробы.

Окна вырезают из заготовок по ГОСТ 15130-86: диски и пластины с диаметром или диагональю до 1200 мм. Плоскопараллельная пластина отделяет вакуум или горячую зону от измерительного канала без искажения спектра. Применение изделий из кварцевого стекла в установках обеззараживания опирается на то же пропускание УФ-C.

Стержни и капилляры решают механическую задачу: держатели, вводы, инжекторы ICP-MS, каналы микроаналитических ячеек. Прецизионные отверстия по отраслевым данным доводят до 0,1 мм, стенка остаётся вакуумплотной, а SiO₂ не вносит в пробу металлов.

Оптику, лазерную технику и телеком разбирает материал: применение кварцевых изделий в оптике, лазерной технике и телекоме.

Изделия для контроля среды, смотровые стёкла и водоуказательные трубки

Смотровое стекло типа Г, водоуказательные трубки и указатели уровня проверяют термоциклами по методике п. 2.8 ГОСТ 8680-73: стандарт распространяется на трубы, для смотровых стёкол это отраслевая практика, а не требование документа. Форма и допуски задаются чертежом. Стекло в котле держит перепад давления и градиент по толщине, поэтому предел задаёт механика узла, а не паспортная температура.

Ресурс считают по числу термоциклов и состоянию поверхности: помутнение, сетка микротрещин, потёртости от прокладок, а точечный скол на кромке опаснее помутнения. Поэтому периодичность замены кварцевых стёкол привязывают к наработке узла, а не к дате установки.

Физические характеристики, которые определяют применимость

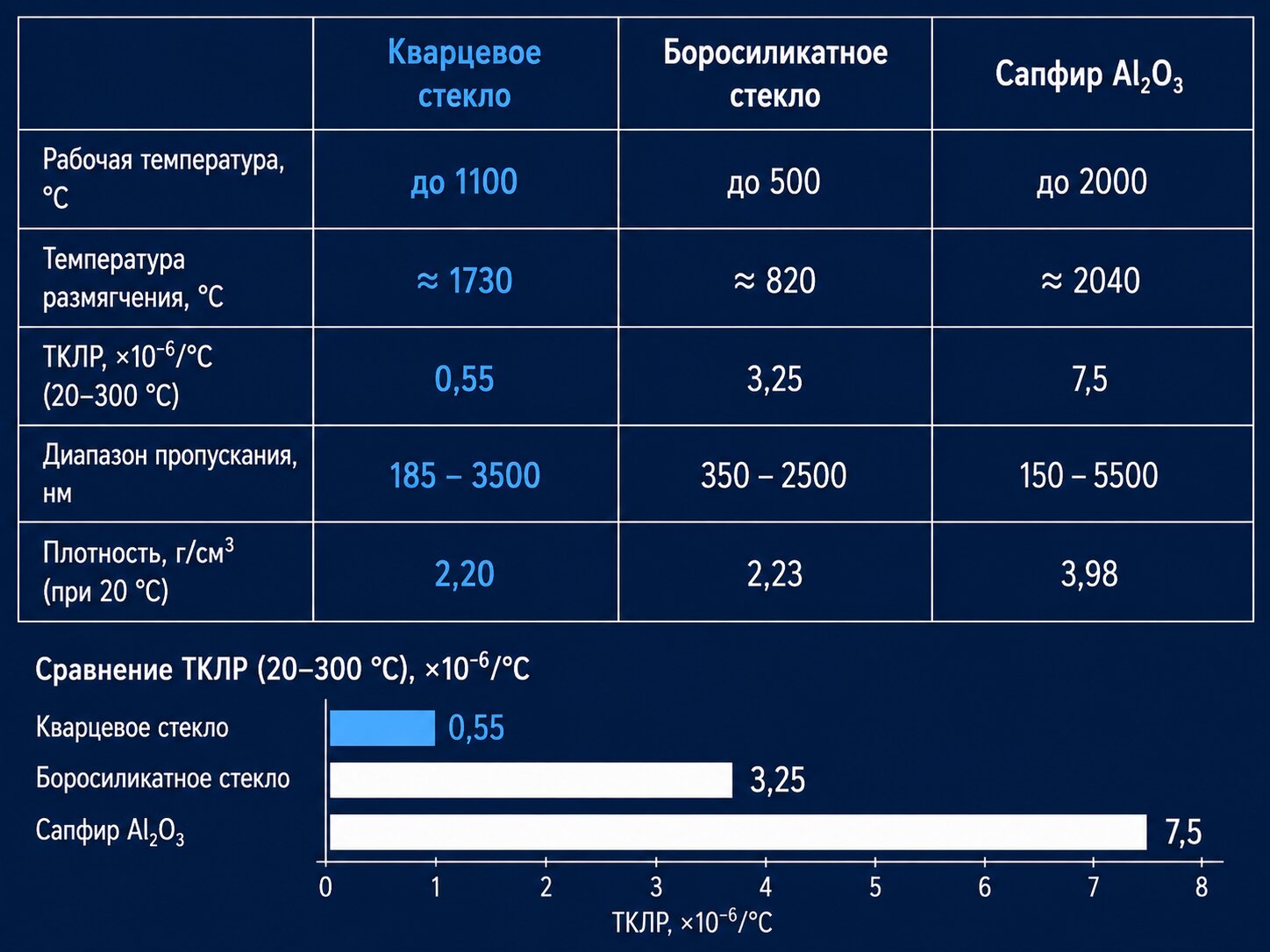

Сравнение кварцевого стекла, боросиликата и сапфира по ТКЛР и рабочей температуре

Области применения кварцевых изделий очерчивает таблица свойств, а не отраслевая принадлежность узла. Рабочая температура кварцевых изделий доходит до 1200 °C против 500 °C у боросиликатного стекла.

Применимость решает строка ТКЛР: 5,5×10⁻⁷ K⁻¹ у кварцевого стекла против 33×10⁻⁷ K⁻¹ у боросиликатного, вшестеро меньше. При резком перепаде поверхностный слой расширяется быстрее внутреннего, и меньшее расширение даёт меньшее напряжение: кварцевая трубка выдерживает переброс из печи в воду, боросиликатная разрушается. Сапфир Al₂O₃ держит 1800 °C, но при ТКЛР 53×10⁻⁷ K⁻¹ к термоудару чувствительнее почти на порядок.

Выше 1000 °C замену ищут в другом классе: корундовые тигли и лодочки из технической керамики держат режим, где стеклофаза уже кристаллизуется, но прозрачности не дают.

Химическая стойкость

Нормы ГОСТ 8680-73 на трубы: потери массы на 100 см² после трёх часов кипячения не превышают 0,5 мг в HCl уд. в. 1,188 и 0,3 мг в H₂SO₄ уд. в. 1,83. Отсюда и формулировка ГОСТ 19908-90 про кислые и нейтральные среды.

Исключений немного, зато они жёсткие. HF травит SiO₂ при любой концентрации, а горячие щёлочи разрушают стекло тем быстрее, чем выше температура и концентрация.

Допустимые среды:

• минеральные кислоты, включая кипящие HCl и H₂SO₄;
• нейтральные растворы и вода, среда чехлов УФ-ламп;
• кислые и нейтральные вещества до 1000 °C;
• инертные газы и водяной пар.

Недопустимые среды:

• плавиковая кислота HF любой концентрации;
• травильные смеси, содержащие HF;
• горячая фосфорная кислота;
• щёлочи и щелочные расплавы при нагреве.

Ограничения и деградация

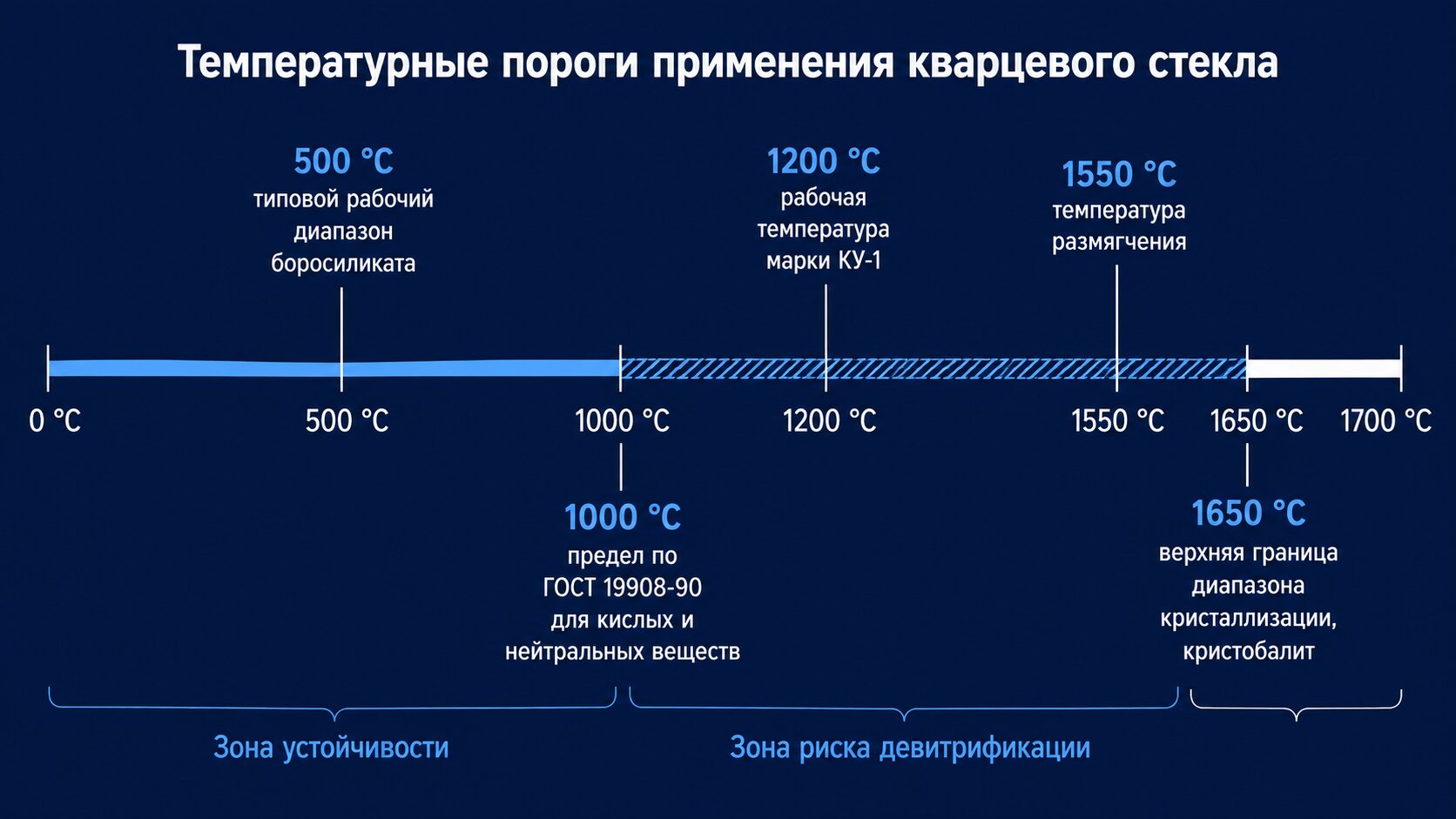

Температурные пороги кварцевого стекла: 500, 1000, 1200, 1550, 1650 °C

Ниже 1000 °C кварцевые изделия к кристаллизации устойчивы. Выше начинается интервал 1000–1650 °C, где из стеклофазы выделяется кристобалит, что показали Непомнящих и др. в 2018 году, а примеси щелочных оксидов смещают процесс к росту тридимита.

Что это значит для изделия в печи? Поверхность мутнеет, и при следующем нагреве разница усадки кристаллической фазы и стекла рвёт стенку. Трещина приходит не в момент перегрева, а на термоцикле после него, поэтому помутневшую трубку отбраковывают до загрузки.

Пороговые условия:

• выдержка выше 1000 °C: девитрификация, помутнение, растрескивание;
• перепад давления на смотровом стекле выше расчётного: скол по кромке уплотнения;
• налёт на чехле УФ-лампы: потеря пропускания на линии 254 нм;
• контакт с HF, горячей фосфорной кислотой или горячей щёлочью.

Механизмы разрушения разбирает материал что разрушает кварцевое стекло.

Какая марка под какое изделие  КУ-1, КУ-2, КВ и КИ

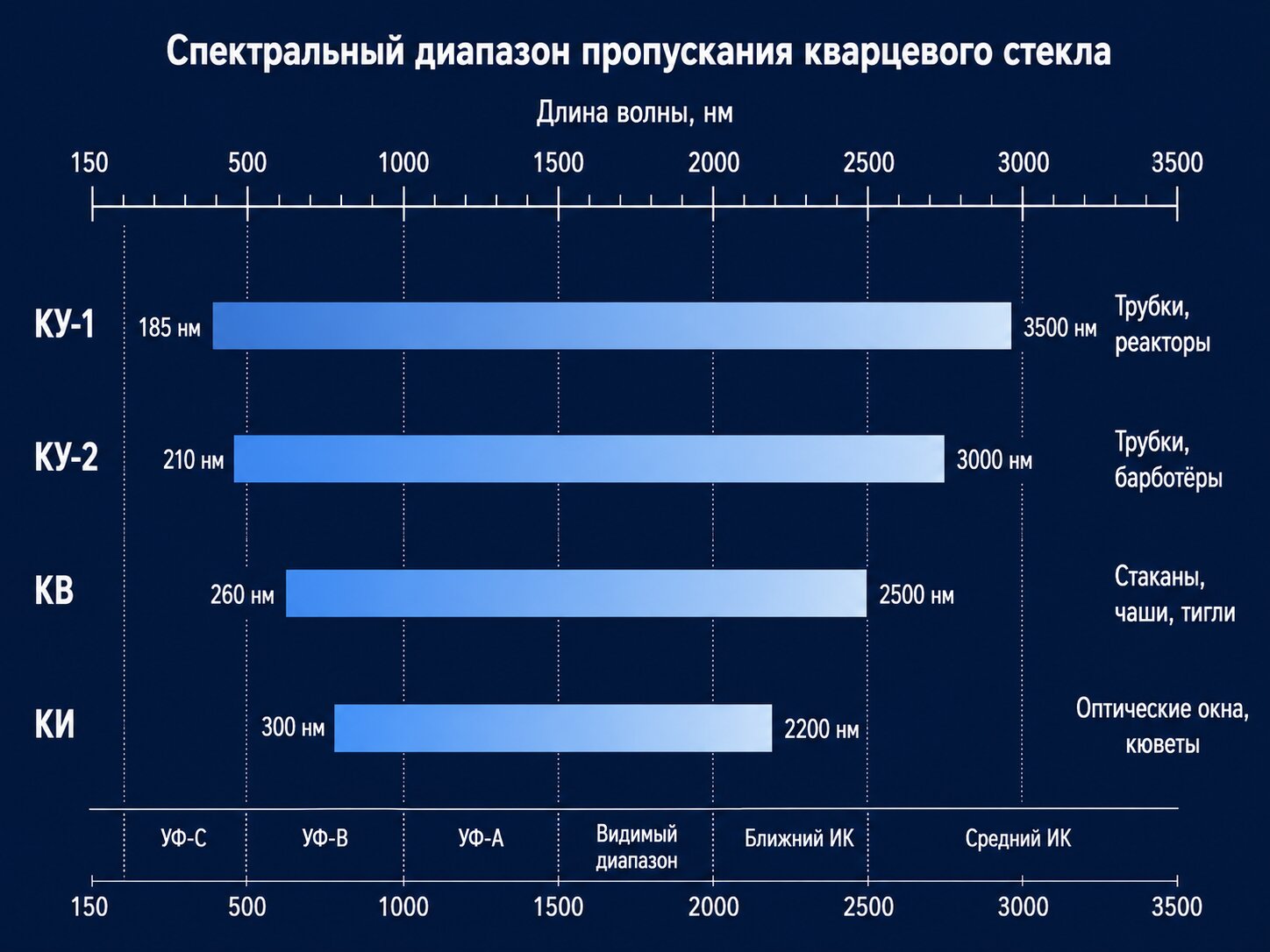

Марки кварцевого стекла КУ-1, КУ-2, КВ, КИ по спектральному диапазону пропускания

Четыре марки по ГОСТ 15130-86 разделены по положению полос поглощения, и оно решает, какое изделие из марки имеет смысл делать.

КУ-1 берут там, где сигнал лежит ниже 250 нм: кювета спектрофотометра, окно эксимерного источника, ввод излучения в камеру. Отсутствие полос поглощения в интервале 170–250 нм подтверждает паспорт марки КУ-1.

КУ-2 на этом участке слепнет и идёт на изделия видимого диапазона, КВ пропускает от 260 до 3500 нм, КИ рассчитана на ИК-тракты. Разбор марок по аппаратуре в материале о приборах из кварцевого стекла.

Для непрозрачных задач оптическая марка не нужна: тигель, лодочка и барботёр работают на теплостойкость и чистоту SiO₂, а однородность и люминесценция только добавляют цену.

Размеры, типы и обозначения изделий

Внутренний диаметр труб по ГОСТ 8680-73 составляет 4–100 мм, длина 500 и 1000 мм, стенка 0,5–5 мм. Условное обозначение собирается из типа и длины: ТК ПТН-500 для тонкостенной трубы, ТК ПТС-1000 для толстостенной.

Типоразмеры и обозначения по действующим стандартам:

• тигли типов В и Н, стаканы типов ВН, ВБН, НН и НБН по ГОСТ 19908-90;
• оптические заготовки по ГОСТ 15130-86: диски и пластины с Ø или диагональю до 1200 мм;
• наконечники термоэлектрических термометров до 1000 °C, для погружения в жидкую сталь не более 20 с;
• кварцевые трубки нашего производства: Ø 10–300 мм, длина до 3000 мм.

Нормативная база по ГОСТ 19908-90, 8680-73, 15130-86

Нормативная база делит области применения кварцевых изделий по форме: посуда, трубы, оптические заготовки. Один из трёх стандартов отменён.

Отменённый статус ГОСТ 8680-73 в прайсах обычно не упоминают. Типы и размерный ряд труб остаются рабочим языком отрасли, но обязательной силы не имеют, поэтому стенку, допуск и режим прописывают в договоре.

Кварцевые изделия ГОСТ 19908-90 такой оговорки не требуют: стандарт действует, и предел «кислые и нейтральные вещества при температурах до 1000 °C» указывают в заявке напрямую. Нормативную базу с ТУ и ОСТ разбирает материал о ГОСТ, ТУ и ОСТ на кварцевое стекло.

Как выбрать кварцевое изделие под задачу

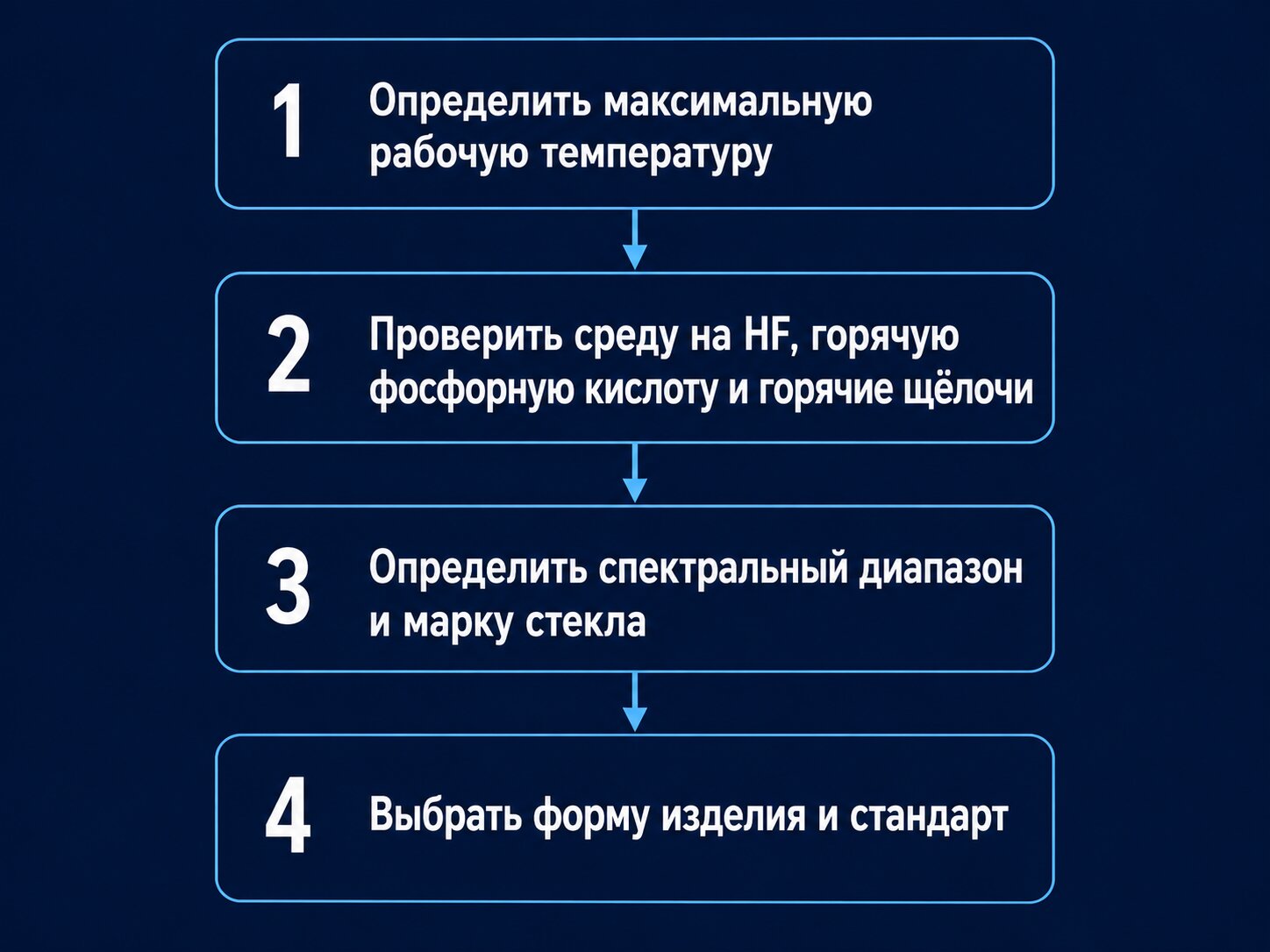

Алгоритм выбора кварцевого изделия под задачу — 4 шага

Порог 1000 °C отсекает варианты раньше, чем выбирается форма: ниже него работа идёт по ГОСТ 19908-90, выше начинается диапазон кристаллизации.

1. Сравните рабочую температуру узла с порогом 1000 °C: выше него ресурс считается по числу термоциклов.
2. Проверьте среду на HF, горячую фосфорную кислоту и горячие щёлочи: любая из них снимает кварцевое изделие с рассмотрения.
3. Определите спектр: полосу 170–250 нм закрывает только КУ-1, видимый диапазон КУ-2 или КВ, ИК-тракты КИ.
4. Подберите форму под механику узла и закрепите стандарт по типу кварцевого изделия.

Области применения кварцевых изделий сводятся к пересечению трёх ограничений и одной механики, дальше вопрос решает чертёж.

Мы изготавливаем изделия по чертежам и ТЗ: если режим известен, а типоразмер нет, отправьте условия работы узла.

Частые вопросы

Где применяются кварцевые изделия?

Области применения кварцевых изделий закреплены за формой: трубка идёт на проток газа и нагрев в печах, тигель на плавку поликремния выше 1420 °C, чехол на защиту УФ-лампы с линией 254 нм, кювета на спектрофотометрию от 170 нм. Общий предел по ГОСТ 19908-90: кислые и нейтральные вещества до 1000 °C.

Какую температуру выдерживают кварцевые изделия?

ГОСТ 19908-90 разрешает работу тиглей, чаш и колб до 1000 °C, рабочая температура марки КУ-1 доходит до 1200 °C, размягчение начинается при 1550 °C. Трубы со стенкой до 3 мм по ГОСТ 8680-73 держат нагрев до 800 °C и не менее 15 циклов охлаждения в воде 20±5 °C.

Чем кварцевое изделие лучше боросиликатного или фарфорового?

ТКЛР кварцевого стекла 5,5×10⁻⁷ K⁻¹ против 33×10⁻⁷ K⁻¹ у боросиликата, отсюда стойкость к термоудару. Боросиликат ограничен 500 °C и пропускает от 350 нм, кварцевое стекло работает до 1200 °C от 170 нм. Фарфор непрозрачен и не даёт чистоты 99,99 % SiO₂, заявляемой зарубежными производителями.

Где кварцевые изделия применять нельзя?

Плавиковая кислота HF, горячая фосфорная кислота и горячие щёлочи разрушают SiO₂. Второе ограничение касается работы выше 1000 °C: в интервале 1000–1650 °C выделяется кристобалит, стекло мутнеет и трескается при очередном термоцикле.

Какие ГОСТы действуют на кварцевые изделия?

ГОСТ 19908-90 действующий, охватывает тигли типов В и Н, чаши, стаканы, колбы и пробирки. ГОСТ 15130-86 регламентирует марки КУ-1, КУ-2, КВ, КИ и 6 категорий оптической однородности. ГОСТ 8680-73 на трубы отменён с 01.01.1988 и работает как техническая ссылка.

Как выбрать марку кварцевого стекла под изделие?

КУ-1 не имеет полос поглощения в интервале 170–250 нм и не люминесцирует, отсюда кюветы, окна и эксимерная оптика. КУ-2 идёт на видимый диапазон, КВ покрывает 260–3500 нм, КИ работает в ИК. Для тиглей и лодочек оптическая марка избыточна.

Сколько служит кварцевое изделие?

Ресурс считают по термоциклам и остаточному пропусканию, а не по календарю: трубы нормированы на 15 циклов резкого охлаждения, чехлы УФ-ламп по пропусканию на 254 нм. Налёт снижает его на 30–50 %, и чехол меняют даже без трещин.
