Применение кварцевого стекла в оптике опирается на прозрачность плавленого кварца в диапазоне 0.185-3.5 мкм — от жёсткого ультрафиолета до среднего инфракрасного, где обычное силикатное стекло уже непрозрачно. Оптические марки SiO₂ дают пропускание 92-94% при содержании примесей ≤0.0001%, а температурный коэффициент линейного расширения 5.5×10⁻⁷ K⁻¹ удерживает геометрию линз, призм, окон и фотошаблонов при перепадах температур. В лазерной технике из плавленого кварца изготавливают окна резонаторов, фокусирующие линзы и защитные стёкла с просветляющим AR-покрытием, рассчитанные на плотности мощности, разрушающие другие материалы. В телекоммуникациях сверхчистый SiO₂ служит основой оптоволокна: минимум затухания приходится на длину волны 1550 нм и составляет 0.18-0.23 дБ/км, что задаёт дальность магистральных линий связи.

Марки по ГОСТ 15130-86 разводят задачи по спектру: КУ-1 работает в ультрафиолете и под эксимерными лазерами, КВ перекрывает видимый и ближний ИК-диапазон, КИ оптимизирована под инфракрасную область, КУВИ сочетает ультрафиолетовую и видимую прозрачность. Выбор марки определяет рабочую длину волны, а не наоборот.

Базовые свойства кварцевого стекла

92-94% — столько видимого света проходит через слой кварцевого стекла толщиной 10 мм, и это лишь часть его оптического диапазона. Прозрачность сохраняется от 0.185 мкм в ультрафиолете до 3.5 мкм в ближнем инфракрасном, то есть материал пропускает УФ начиная с ~185 нм — там, где обычное силикатное стекло уже полностью «глухое». Именно поэтому кварцевые изделия для оптики закрывают задачи, недоступные боросиликату: УФ-облучатели, ИК-окна, кюветы для спектрофотометрии.

Основа — диоксид кремния SiO₂ чистотой до 99.9% и выше; у оптических марок суммарная доля примесей не превышает 0.0001%. Остаточные компоненты — оксид алюминия Al₂O₃ и гидроксильные группы, а направленным легированием диоксидом германия GeO₂ поднимают показатель преломления для световодных задач.

Ключевые параметры одной строкой: плотность 2.20 г/см³, твёрдость 5.5-6.5 по шкале Мооса, показатель преломления n≈1.46, температурный коэффициент линейного расширения (ТКЛР) 5.5×10⁻⁷ K⁻¹. Низкий ТКЛР даёт то, ради чего кварц и берут в термонагруженные узлы: раскалённое докрасна изделие переносит сброс в воду без разрушения. Размягчение начинается при 1550 °C, длительная рабочая температура — до 1200 °C.

Химическая стойкость выборочная. Кварц безразличен к большинству кислот, водяному пару, расплавам многих солей. Два врага — плавиковая кислота HF, которая травит SiO₂ напрямую, и щёлочи, агрессивные при высоких температурах. При проектировании оснастки это определяет, где кварц уместен, а где нужен другой материал.

Прозрачность не сплошная по всему спектру. Каждая марка имеет собственные полосы поглощения: у КВ выражены провалы на 240 нм и 2720 нм, связанные с примесными центрами и OH-группами. Универсального кварца «на всё» не бывает — под УФ-задачу, ИК-окно или силовую оптику подбирают разную марку, и это деление закреплено ГОСТ 15130-86.

На производстве мы привязываем оптические характеристики к конкретной партии: спектр пропускания и содержание примесей заносятся в паспорт качества, поскольку разброс между марками по одному только краю УФ-пропускания достигает десятков нанометров. Для заказчика с жёстким допуском по 185-200 нм это не формальность, а критерий приёмки.

Применение кварцевого стекла в оптике

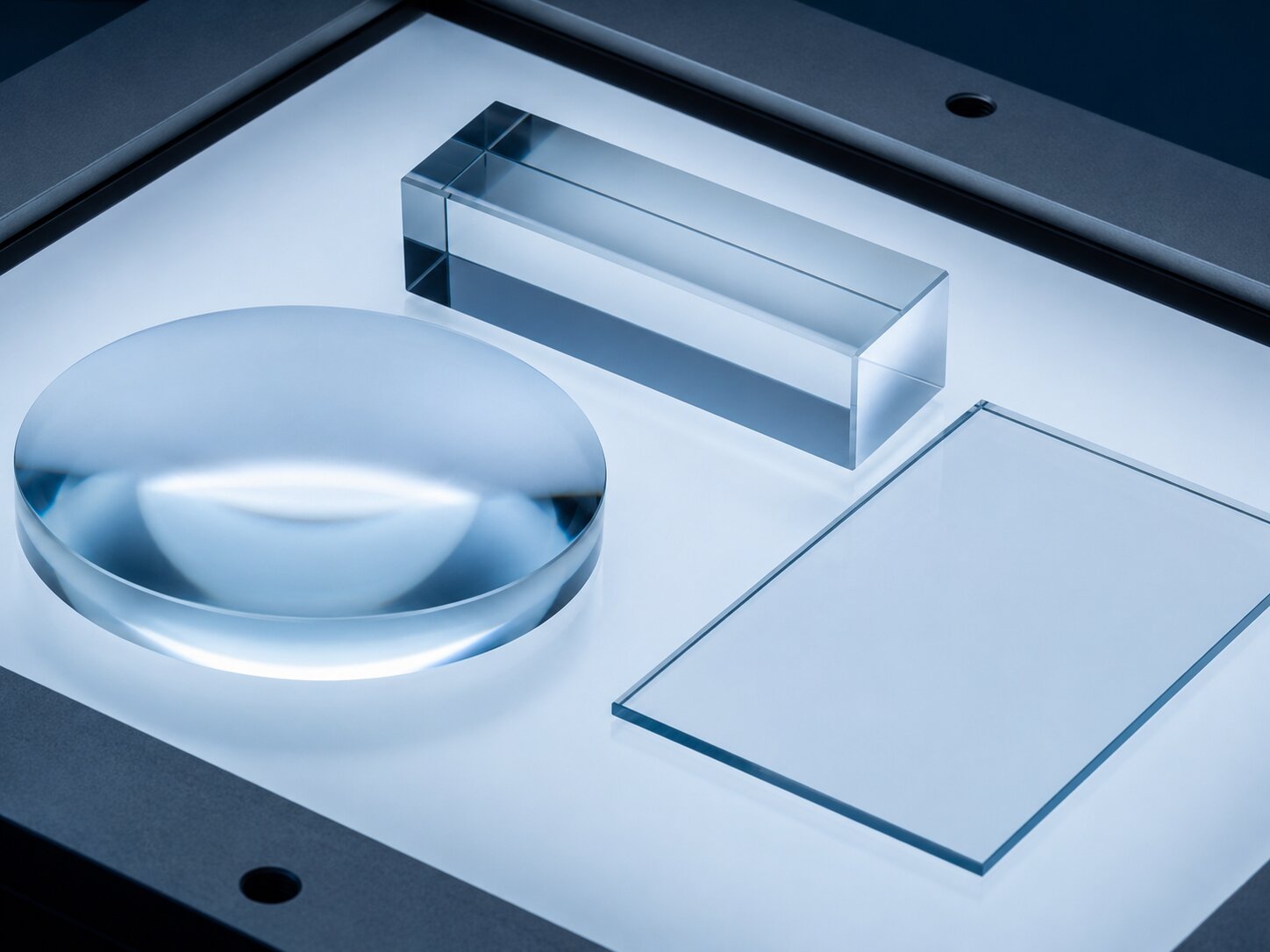

Кварцевая оптика КУ-1 — линзы, призмы и фотошаблоны для DUV-фотолитографии

Применение кварцевого стекла в оптике держится на однородной аморфной структуре SiO₂ без пузырей и свилей: она даёт минимальное рассеяние, а показатель преломления остаётся стабильным в широком спектральном диапазоне — шире, чем у любого оптического стекла на основе многокомпонентных шихт. Отсюда место кварца там, где обычная оптика теряет либо прозрачность, либо геометрическую точность.

Оптические изделия из кварцевого стекла закрывают несколько классов задач:

• линзы и зеркальные подложки телескопов, где нужен низкий коэффициент теплового расширения;
• дифракционные и проекционные линзы для оптических систем высокого разрешения;
• оптика сканеров, копиров и лазерных принтеров — развёртки, коллиматоры, защитные окна;
• призмы и светоделители для спектральных приборов;
• светофильтры УФ- и ИК-диапазона;
• фотошаблоны (подложки-заготовки) для микроэлектроники.

Марка подбирается под спектр. Для видимой и ближней ИК-оптики — линз, призм, окон — берут КВ: он держит геометрию и прозрачность в диапазоне 260 нм – 3.5 мкм и дешевле в обработке. Как только рабочая длина волны уходит в глубокий ультрафиолет, КВ перестаёт пропускать свет, и в дело идёт КУ-1.

Отдельная область — DUV-фотолитография, на которой печатают топологию современных микросхем. Засветку фоторезиста ведут эксимерные лазеры: KrF на 248 нм и ArF на 193 нм. На такой длине волны большинство оптических материалов уже непрозрачны, поэтому подложки фотошаблонов и элементы проекционной оптики делают из кварца с краем пропускания около 185 нм. Здесь работает только КУ-1: синтетический кварц с высоким содержанием гидроксильных групп OH сохраняет прозрачность в глубоком УФ и не мутнеет под многочасовой лазерной нагрузкой. Мы держим это разделение жёстко: фотошаблоны и DUV-оптика идут на КУ-1, видимо-инфракрасная оптика на КВ, поскольку ошибка в марке на 193 нм означает просто чёрное стекло вместо линзы.

Применение кварцевого стекла в лазерной технике

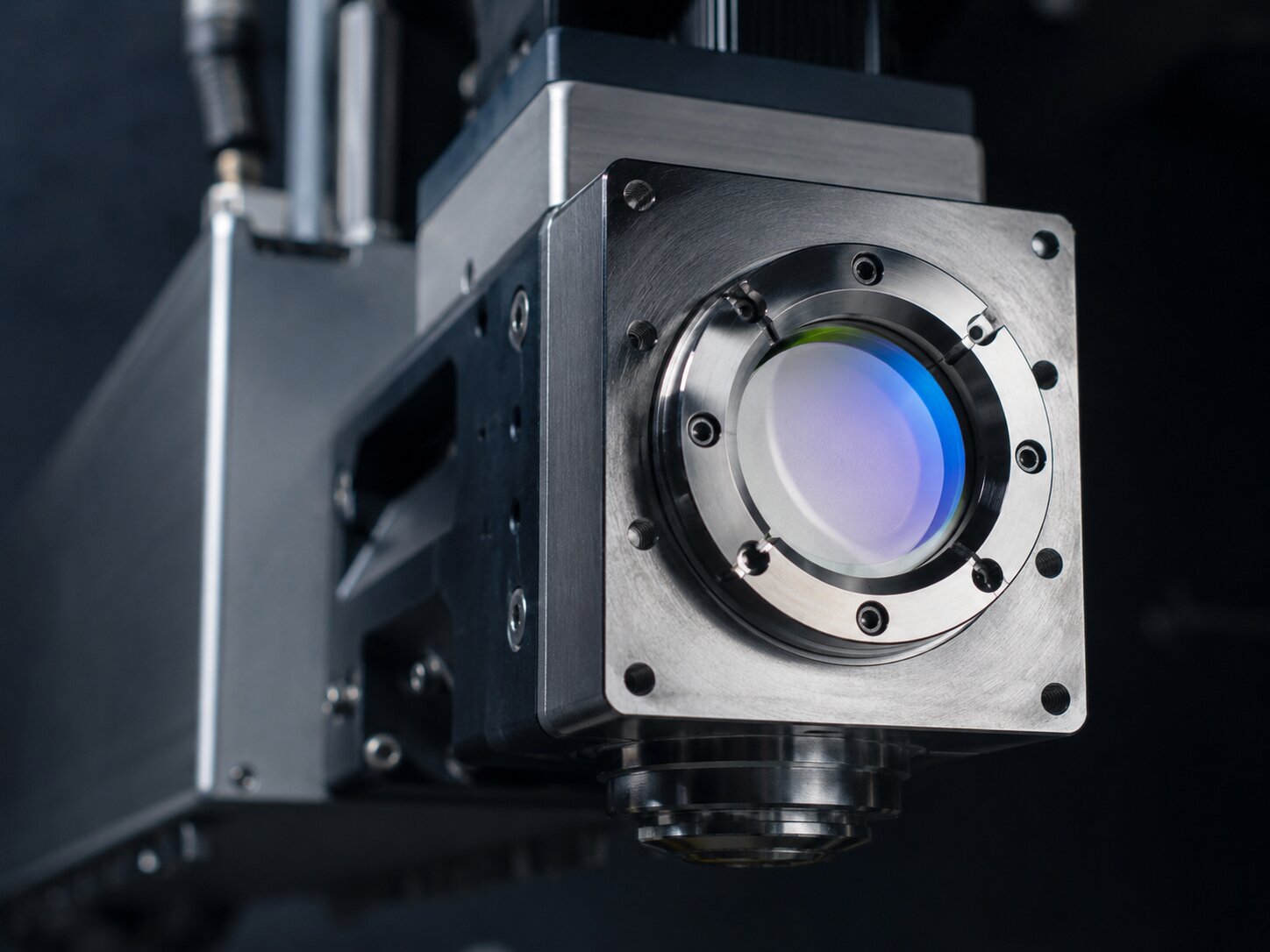

Защитное кварцевое окно с AR-покрытием для лазерной головки промышленного лазера

Порог лазерного разрушения марок КУ-1 и КВ превышает показатели большинства оптических стёкол, и именно это выводит кварцевое стекло для лазерной техники в разряд рабочего материала для мощных систем. В резонаторе оно ставится окнами, дальше по тракту работает фокусирующими линзами (Ø от 5 мм, фокусное расстояние 5-1000 мм), на выходе закрывает канал защитными окнами диаметром до 210 мм.

Выдержит ли оптика киловаттный пучок в непрерывном режиме без деградации поверхности? На рабочих длинах волн ответ упирается в два фактора: чистоту самого стекла и качество AR-покрытия. Просветление наносится под конкретную линию излучения, остаточное отражение доводится до 0.2%.

Кварцевая оптика для лазеров разводится по типам источников, и материал подбирается не универсально, а под спектр:

• Эксимерные ArF (193 нм) и KrF (248 нм) — КУ-1, радиационно-стойкая, прозрачна в диапазоне 170-250 нм без полос поглощения.
• Nd:YAG на 1064 нм и эрбиевые на 1550 нм — КУ-1 или КВ, обе марки держат ближний ИК с низкими потерями.
• CO₂-лазер (10.6 мкм) — здесь кварц не работает, ИК такой длины он поглощает, и в дело идёт селенид цинка ZnSe.

Граница по CO₂ жёсткая, и обходить её бессмысленно: 10.6 мкм лежит далеко за окном прозрачности плавленого кварца, поэтому вся силовая оптика газовых лазеров строится на материалах ИК-диапазона, а не на кварцевом стекле.

В ультрафиолете картина обратная. КУ-1 держит короткие волны там, где обычное стекло уже глухо мутнеет от наведённого поглощения, — отсюда её место в эксимерных установках для литографии и лазерной микрообработки. Для ближнего ИК разница между КУ-1 и КВ чаще определяется не пропусканием, а требованиями к однородности и двулучепреломлению конкретной схемы.

Просветление мы считаем отдельной задачей, не приложением к заготовке. Под импульсный Nd:YAG и под непрерывный волоконник на близких длинах волн покрытие проектируется по-разному: отличаются требования к порогу разрушения, к спектральной ширине минимума отражения, к углу падения. Типовые рабочие линии, под которые рассчитываются AR-структуры:

• 755 нм — александритовые системы;
• 905 нм — импульсные лазерные диоды;
• 1064 нм — Nd:YAG, вторая гармоника даёт 532 нм;
• 1550 нм — эрбиевые и телеком-диапазон.

На каждой из этих волн грамотно рассчитанный многослойник снимает френелевские потери с двух поверхностей и убирает обратную засветку в резонатор. Для мощных импульсных трактов это не косметика, а условие ресурса: непросветлённая поверхность кварца отражает около 3.5%, и эти проценты на входном окне превращаются в тепловую нагрузку и риск пробоя покрытия.

Применение кварцевого стекла в телекоммуникациях

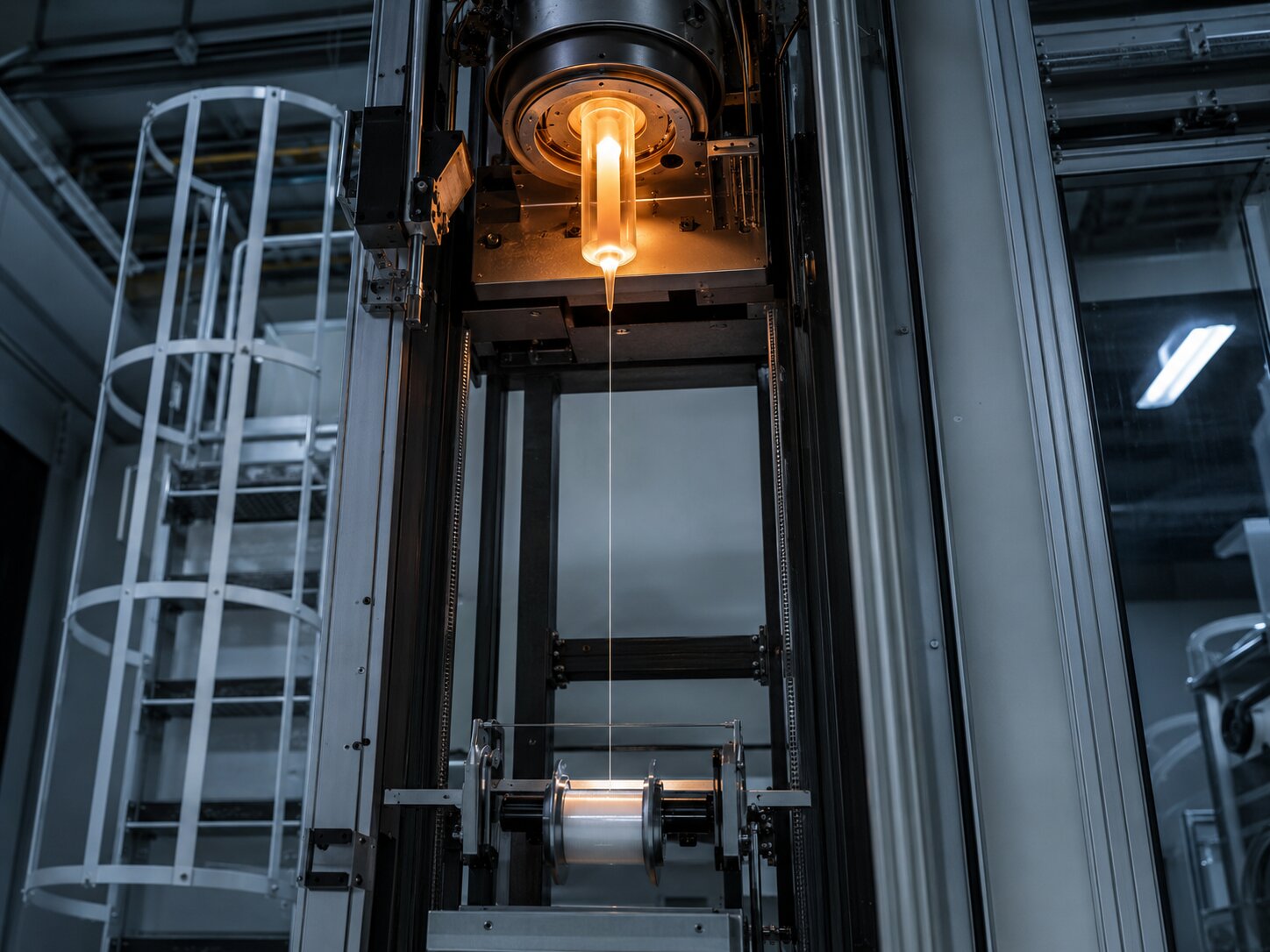

Вытяжка оптоволокна из преформы кварцевого стекла для телекоммуникационных световодов

Одномодовое волокно на длине волны 1550 нм показывает собственное затухание 0.18-0.23 дБ/км, а типовое значение серийного световода, по справочным данным ВОЛС, держится около 0.22 дБ/км. Это предел, к которому инженеры шли десятилетиями, и определяет его химия сердцевины.

Сердцевина оптоволокна — сверхчистый диоксид кремния SiO₂ с добавкой оксида германия GeO₂. Легирование германием поднимает показатель преломления сердцевины на доли процента относительно окружающей оболочки из чистого SiO₂. Разница небольшая, но её достаточно: свет, вошедший в сердцевину под нужным углом, удерживается внутри полным внутренним отражением и идёт по волокну на десятки километров без переизлучения в оболочку.

Почему именно кварцевое стекло для оптоволокна, а не какой-то другой прозрачный материал? Ответ в чистоте. Затухание в волокне складывается из рэлеевского рассеяния и поглощения на примесях — прежде всего на ионах металлов и гидроксильных группах OH. Убрав примеси до уровня единиц частей на миллиард, производители довели поглощение почти до теоретического минимума. Наглядный масштаб: слой такого SiO₂ толщиной 100 метров пропускает примерно столько же света, сколько обычное оконное стекло толщиной в несколько миллиметров. Разница в прозрачности — четыре порядка.

Окно 1550 нм называют третьим окном прозрачности. Именно здесь рэлеевское рассеяние, спадающее как обратная четвёртая степень длины волны, уже достаточно мало, а инфракрасное поглощение решётки SiO₂ ещё не набрало силу. На эту область приходится дальняя магистральная связь: минимальные потери означают максимальное расстояние между усилителями, а значит — меньше активного оборудования на трассе.

Производство начинается не с волокна, а с заготовки. Преформу — цилиндр диаметром в несколько сантиметров и длиной под метр — выращивают осаждением слоёв SiO₂ и SiO₂/GeO₂ из газовой фазы, точно задавая профиль показателя преломления по радиусу. Готовую преформу разогревают в вытяжной башне до размягчения и тянут в нить диаметром 125 мкм. Геометрия заготовки при этом сохраняется в миниатюре: во сколько раз тоньше стало волокно, во столько же длиннее оно вытянулось. Один такой цилиндр даёт сотни километров кварцевого световода.

Выбор марки кварца под задачу

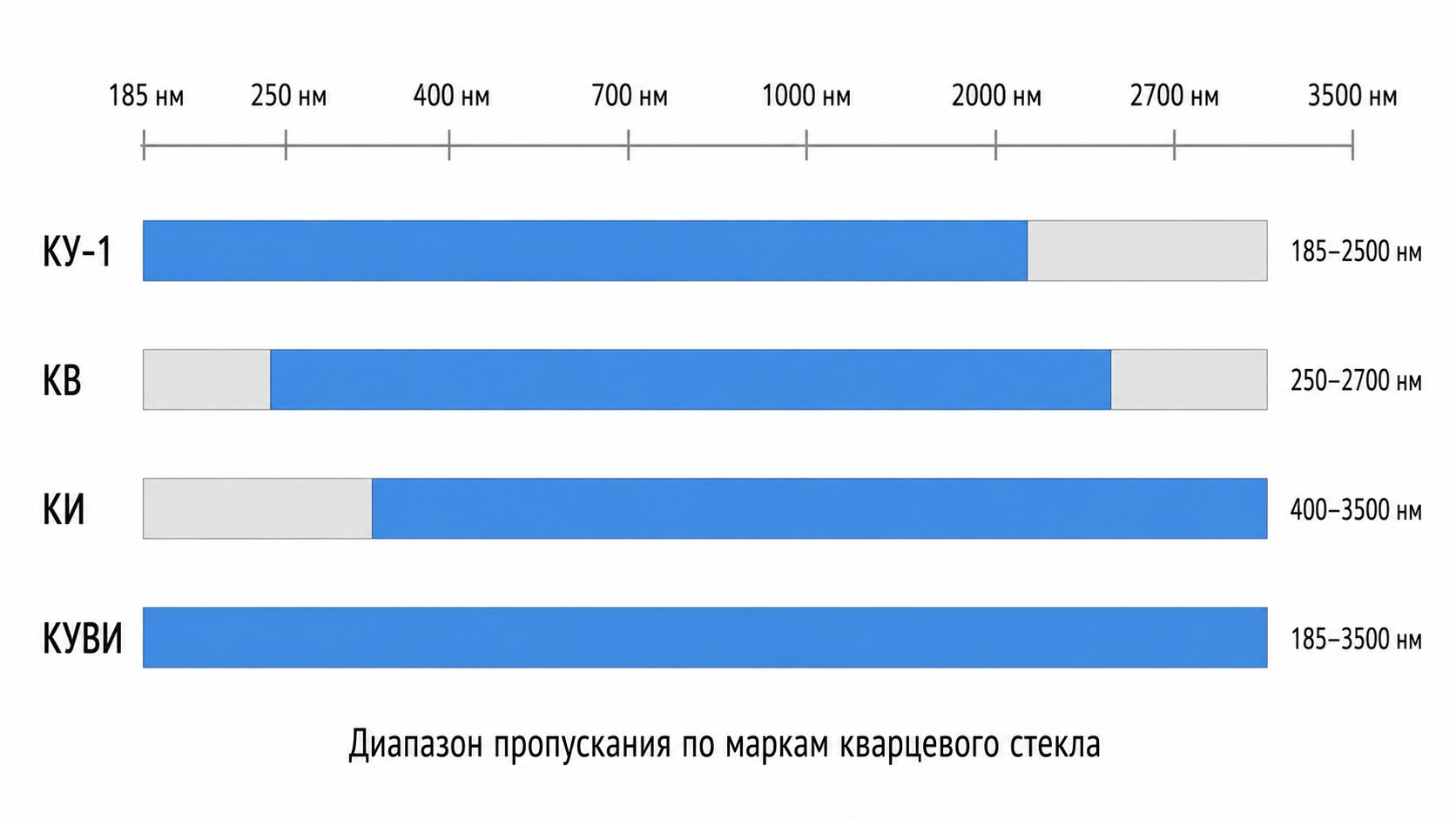

Диапазон пропускания кварцевого стекла КУ-1, КВ, КИ, КУВИ от 185 нм до 3,5 мкм

Одна и та же деталь из разных марок кварцевого стекла ведёт себя по-разному: окно из КУ-1 пропускает жёсткий ультрафиолет вплоть до 170 нм, тогда как КВ на этих длинах волн почти непрозрачно. Поэтому марки кварцевого стекла для оптики выбирают не по цене и не по «чистоте вообще», а по конкретному спектральному диапазону и лучевой нагрузке изделия. ГОСТ 15130-86 разводит эти марки по назначению.

Порядок отбора мы выстраиваем в три шага. Сначала рабочий диапазон длин волн: он отсекает большинство марок сразу, потому что за пределами полосы пропускания деталь просто не работает. Затем лучевая нагрузка и радиационная стойкость: для эксимерных лазеров 193 и 248 нм подходит только КУ-1, выдерживающий УФ-накачку без деградации. И лишь в конце бюджет. КУВИ перекрывает УФ, видимый и ИК одним элементом, но обходится дороже узкоспециализированных марок, и брать его «на всякий случай» вместо КВ или КИ экономически неоправданно.

На производстве мы подбираем марку под техническое задание, а не наоборот. Изготавливаем оптику по чертежу заказчика с 2004 года, держим точность обработки ±0.5 мм и выдаём паспорт качества на каждую партию с указанием марки и спектральных характеристик. Если в ТЗ заявлен диапазон 193-1064 нм с высоким порогом разрушения, КУ-1 закрывает обе границы, и городить КУВИ здесь незачем.

Частые вопросы

Почему оптоволокно делают из кварцевого стекла?

Кварцевое стекло на основе SiO₂ высокой чистоты даёт сверхнизкое затухание сигнала — 0.18-0.23 дБ/км на длине волны 1550 нм. Такой уровень потерь недостижим для многокомпонентных стёкол с оксидными добавками: примеси рассеивают и поглощают свет. Именно чистота диоксида кремния позволяет вести оптический сигнал по волокну на десятки километров без промежуточного усиления.

Какие марки кварцевого стекла применяют в оптике и лазерах?

По ГОСТ 15130-86 для оптики используют четыре основные марки. КУ-1 работает в УФ-диапазоне и под эксимерными лазерами, КВ покрывает видимый и ближний ИК, КИ ориентирована на ИК-область, а КУВИ пропускает широкий спектр от УФ до ИК. Выбор марки определяется рабочей длиной волны и требованиями к лучевой прочности.

Чем плавленый кварц отличается от обычного оптического стекла?

Плавленый кварц — однокомпонентный SiO₂ без осветляющих и красящих добавок, тогда как оптическое стекло содержит оксиды бария, свинца, бора. Отсюда шире диапазон пропускания (0.185-3.5 мкм против 0.35-2.5 мкм у большинства кронов), ниже температурный коэффициент линейного расширения — около 5.5×10⁻⁷ K⁻¹, и выше порог лучевого разрушения. Эти свойства делают кварц пригодным там, где обычное стекло мутнеет или растрескивается.

Какой диапазон пропускания у кварцевого стекла?

Кварцевое стекло пропускает излучение в диапазоне 0.185-3.5 мкм, охватывая ультрафиолет, весь видимый спектр и ближний ИК. Коэффициент пропускания в рабочей полосе — 92-94% на элемент без покрытия. Для сравнения: силикатные стёкла обрезают УФ уже ниже 350 нм.

Почему для эксимерных лазеров нужна марка КУ-1?

КУ-1 сохраняет прозрачность в полосе 170-250 нм без полос поглощения, характерных для менее чистых марок. Эксимерные лазеры (ArF 193 нм, KrF 248 нм) работают именно в этом коротковолновом УФ, где посторонние линии поглощения приводят к нагреву и деградации оптики. Дополнительно КУ-1 обладает радиационной стойкостью, что важно при высоких плотностях мощности.

Какое затухание в оптоволокне на длине волны 1550 нм?

На 1550 нм затухание в одномодовом кварцевом волокне составляет 0.18-0.23 дБ/км, типичное значение — 0.22 дБ/км. Этот минимум потерь совпадает с третьим окном прозрачности, поэтому магистральные линии связи работают именно на этой длине волны. Сигнал ослабевает вдвое примерно каждые 14-15 км.

Выдерживает ли кварцевое стекло мощное лазерное излучение?

Марки КУ-1 и КВ имеют высокий порог лазерного разрушения, что позволяет применять их в силовой и импульсной оптике. Просветляющее AR-покрытие снижает остаточное отражение до 0.2% на грань, уменьшая обратный заброс энергии в резонатор. Для конкретной мощности и длины волны порог стойкости уточняется под задачу.

Применение плавленого кварца в оптике, лазерах и связи сводится к выбору марки под рабочую длину волны, требуемое пропускание и лучевую нагрузку. КУ-1 закрывает УФ и эксимерные лазеры, КВ и КИ — видимый и ИК, КУВИ работает по всему спектру сразу. Ошибка на этом шаге обходится дороже самой детали: элемент из неподходящей марки мутнеет или разрушается под нагрузкой.

Если рабочий диапазон, мощность и геометрия детали уже известны — инженеры Кварц-Пром подберут марку и изготовят оптический элемент по чертежу или техническому заданию.
