Просветление оптики — что это, как работает и где применяется

Содержание

Просветление оптики — нанесение на рабочие поверхности линз, окон и призм тонких прозрачных плёнок, которые гасят отражённый свет за счёт интерференции и увеличивают долю прошедшего излучения. Оптическая толщина слоя равна четверти расчётной длины волны (λ₀/4), а условие полного гашения задаёт соотношение n₁ = √(n₀·n_s).

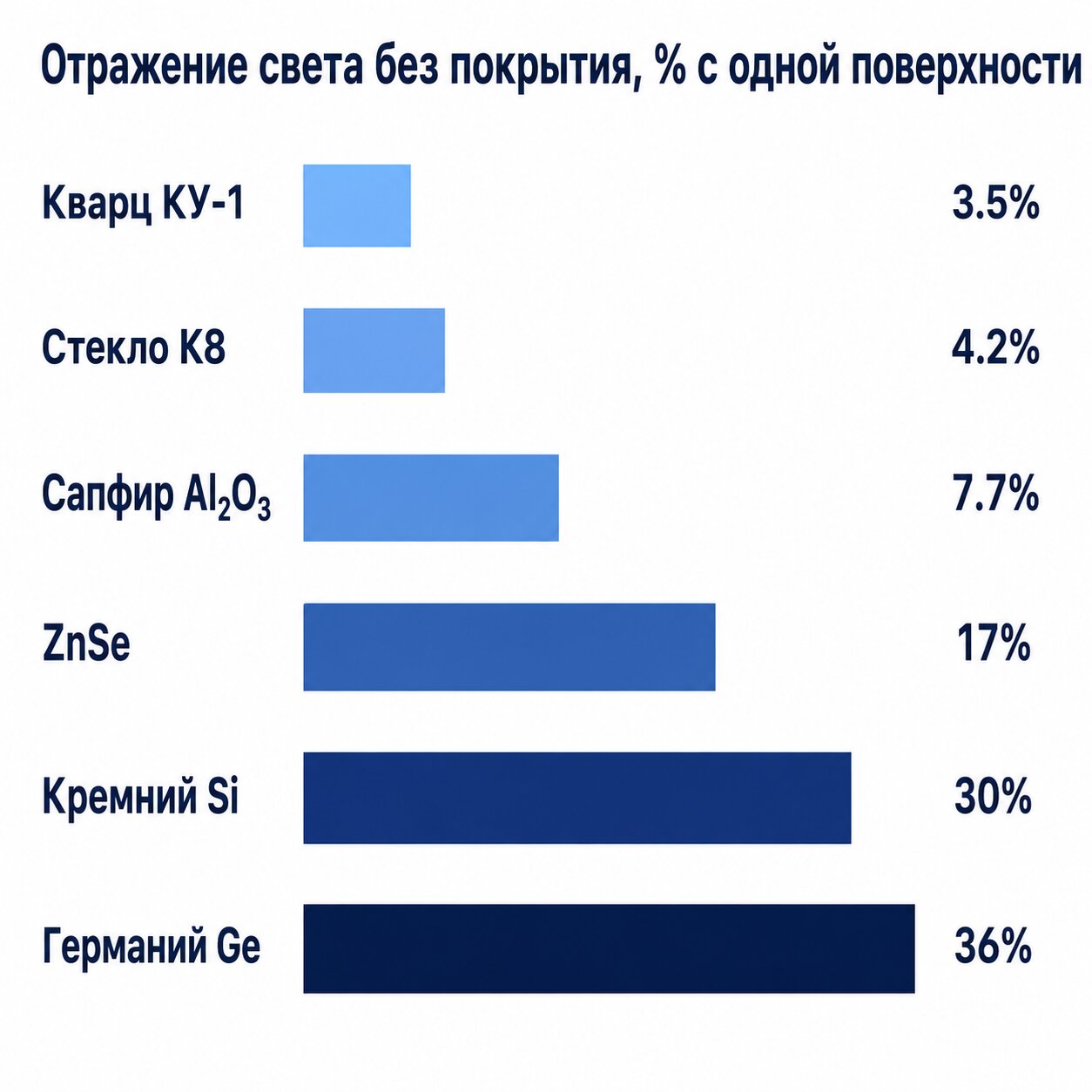

Непокрытая граница кварцевого стекла КУ-1 с воздухом отражает 3.5% падающего потока, у оптического стекла К8 потери на одной поверхности достигают 4.2% (нормальное падение, λ = 587.6 нм). Чем выше показатель преломления подложки, тем больше френелевские потери: у германия с n = 4.0 одна грань отражает 36% излучения.

Просветляющее покрытие снижает потери до 0.15–1.5% с каждой поверхности, а не по системе целиком.

Просветляющие покрытия наносят вакуумным напылением на детали из кварцевого стекла КУ-1, К8, CaF₂, ZnSe, кремния, германия и сапфира, в диапазонах от УФ-линии 248 нм до 8–12 мкм в тепловидении.

Точное значение остаточного отражения зависит от числа слоёв и ширины рабочей полосы: однослойная плёнка MgF₂ оставляет 1.1–1.5% около расчётной длины волны, а V-покрытие на одну лазерную линию удерживает отражение на уровне 0.25% и ниже. Нуля просветление не даёт ни в одном исполнении.

Почему без просветления теряется свет

Френелевское отражение на границе двух сред при нормальном падении считается по формуле R = ((n₂ − n₁)/(n₂ + n₁))². Чем выше показатель преломления подложки, тем больше света отражается назад: разрыв между оптическим стеклом и германием доходит до порядка величины. Расчёт привязан к конкретной длине волны, поскольку n меняется по спектру.

У германиевого окна (n = 4.0) коэффициент отражения каждой грани составляет 36%, и без покрытия до приёмника доходит менее половины падающего потока. На ZnSe для CO₂-лазера 10.6 мкм теряется 17% с одной поверхности, на сапфировом защитном окне 7.7%.

Без просветления оптики потери мультиплицируются по числу поверхностей. Через сложную непросветлённую систему до потребителя доходит около 20% светового потока (по данным учебника ИТМО «Основы оптики»).

Просветляющее покрытие на стекле работает не только на яркость. Отражённый внутренними поверхностями свет остаётся в оптическом тракте, переотражается между линзами и ложится на изображение паразитными бликами и светящейся вуалью, снижая контраст.

Как работает просветление оптики

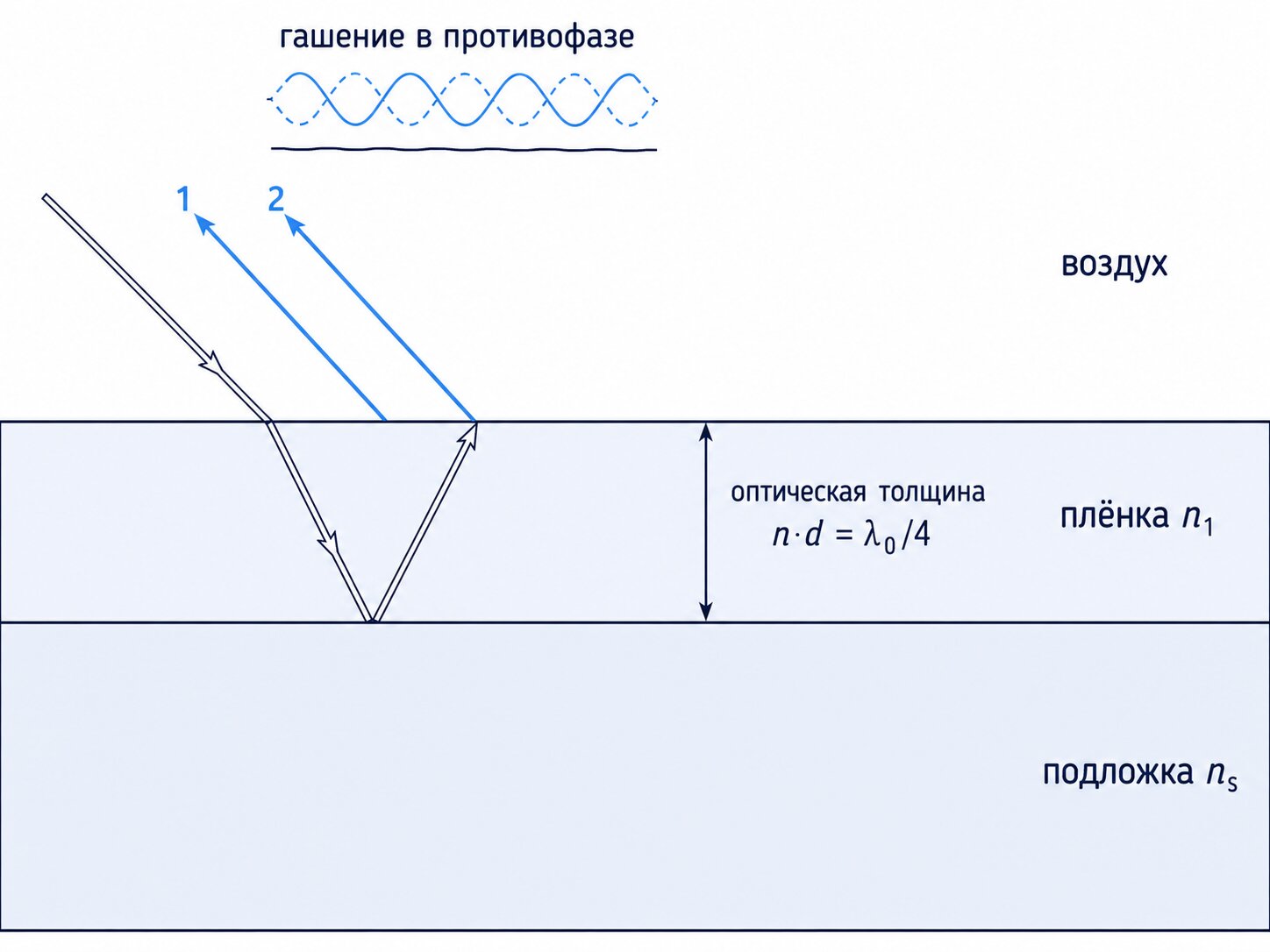

Схема просветления оптики: интерференция лучей в плёнке толщиной λ₀/4

Отражений на просветлённой поверхности два: первое от наружной границы плёнки с воздухом, второе от границы плёнки с подложкой. Обе волны уходят наружу и складываются с учётом разности хода, набранной внутри слоя: результат сложения определяет, сколько света вернётся назад.

Физическая основа просветления оптики: интерференция в тонких плёнках. Условие по фазе фиксирует толщину слоя. При оптической толщине n·d = λ₀/4 (четвертьволновый слой) волна, дважды прошедшая через плёнку, возвращается со сдвигом на половину периода относительно первой, и две отражённые волны гасят друг друга.

Полное гашение требует второго условия, по амплитуде: n₁ = √(n₀·n_s), где n₀ = 1 для воздуха, а n_s задан подложкой. Для оптического стекла К8 с n = 1.5163 идеальный показатель преломления плёнки равен √1.5163 = 1.231.

Почему остаточное отражение не сводится к нулю? Плёнкообразующего материала с n = 1.231 и приемлемой механической прочностью не существует. Фторид магния MgF₂ даёт 1.38, на 12% выше идеала: амплитуды двух отражённых волн не равны, гашение получается неполным. Однослойный четвертьволновый слой из MgF₂ уменьшает отражение в 3–4 раза, но не обнуляет его: на К8 остаётся 1.1–1.5% вместо исходных 4.2%.

Просветление оптики рассчитывается на конкретную λ₀ и её ближайшую окрестность, поэтому рабочая полоса однослойного покрытия невелика. У однослойных покрытий с λ₀ около 550 нм гасится зелёный центр видимого спектра, тогда как синий и красный края отражаются заметно сильнее, и просветлённая деталь отсвечивает пурпурно-фиолетовым.

Типы просветляющих покрытий

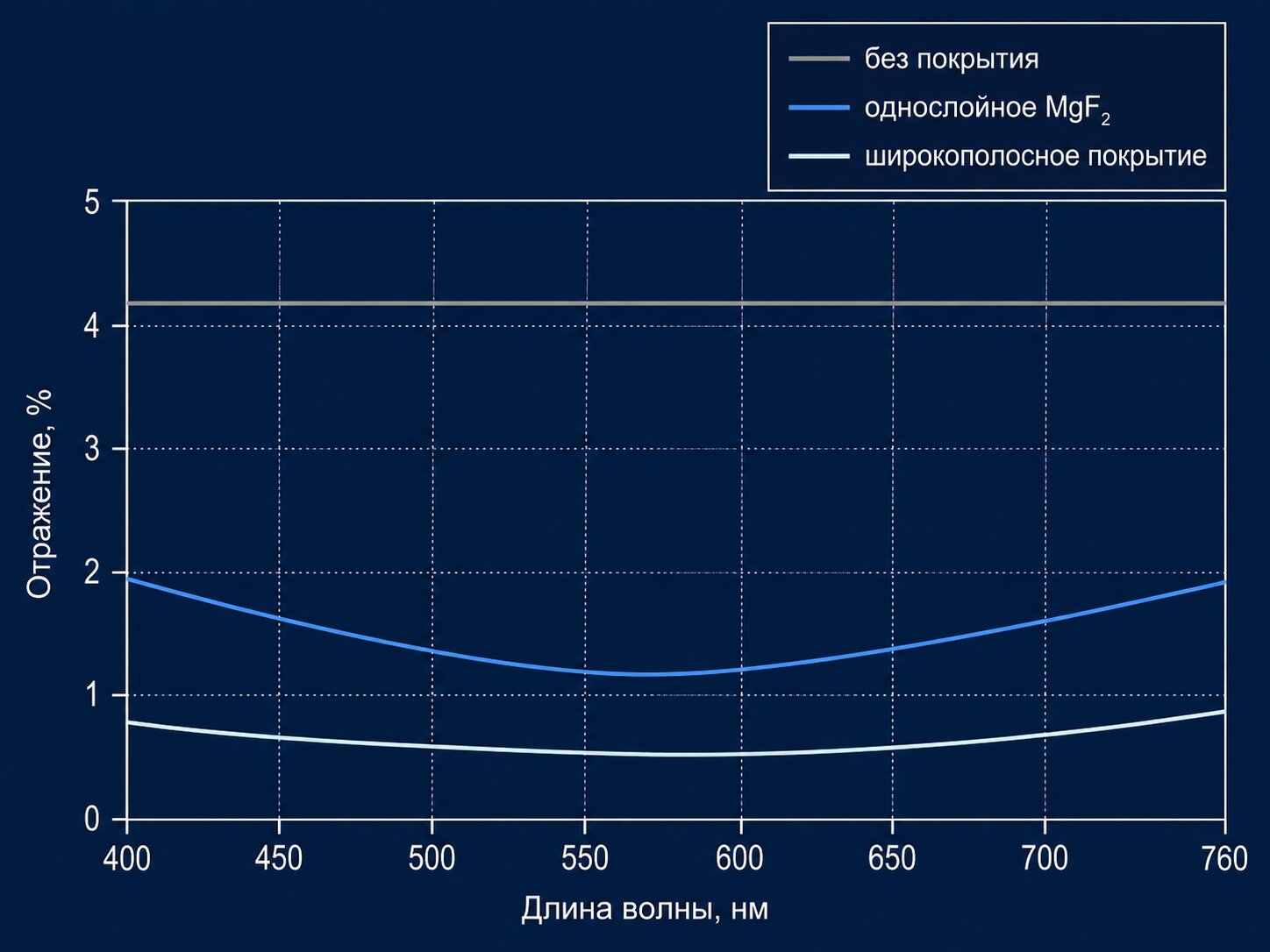

График остаточного отражения: непокрытая поверхность, однослойное и широкополосное просветляющее покрытие

Число слоёв в системе задаёт ширину рабочей полосы, а не глубину минимума: одиночная плёнка на своей расчётной длине волны работает не хуже сложной системы в середине её диапазона.

V-покрытие названо по форме спектральной кривой отражения (узкий провал в виде буквы V). Минимум здесь самый глубокий из всех типов, но он привязан к расчётной линии: шаг в сторону на несколько десятков нанометров, и выигрыш пропадает. Значения ≤0.25% и <0.2% из таблицы относятся к узким полосам, а не ко всему спектру.

Широкополосные системы и многослойные просветляющие покрытия FMC собирают из 6–8 чередующихся слоёв с разными показателями преломления, и такая стопка держит низкое отражение по всему рабочему диапазону, а не в одной его точке.

Для некритичных задач видимого диапазона просветление оптики ограничивают однослойным покрытием. В спецификациях импортной оптики просветляющее покрытие AR (antireflective) описывают теми же тремя параметрами: число слоёв, рабочая полоса, остаточное отражение r.

Материалы просветляющих плёнок

Плёнкообразующий материал подбирают по трём признакам: показатель преломления, прозрачность в рабочем диапазоне, стойкость к истиранию и влаге. Материалы просветляющих покрытий делят на низко-, средне- и высокопреломляющие.

Многослойную систему собирают чередованием низко- и высокопреломляющих слоёв: SiO₂ или MgF₂ выводят наружу, ZrO₂ и TiO₂ ставят внутрь стопы. Для ИК-диапазона набор другой: работают ZnS и германиевые плёнки.

В отраслевой системе обозначений ОСТ 3-1901-95 плёнкообразующим материалам присвоены коды: фтористому магнию соответствует код 24. Серийное покрытие В.028 собрано из окиси алюминия, двуокиси кремния, фтористого иттрия, двуокиси циркония и фтористого магния, даёт коэффициент отражения 0.4% и предназначено для деталей из бесцветного стекла с n_e = 1.75–1.8.

Применение просветления по диапазонам и подложкам

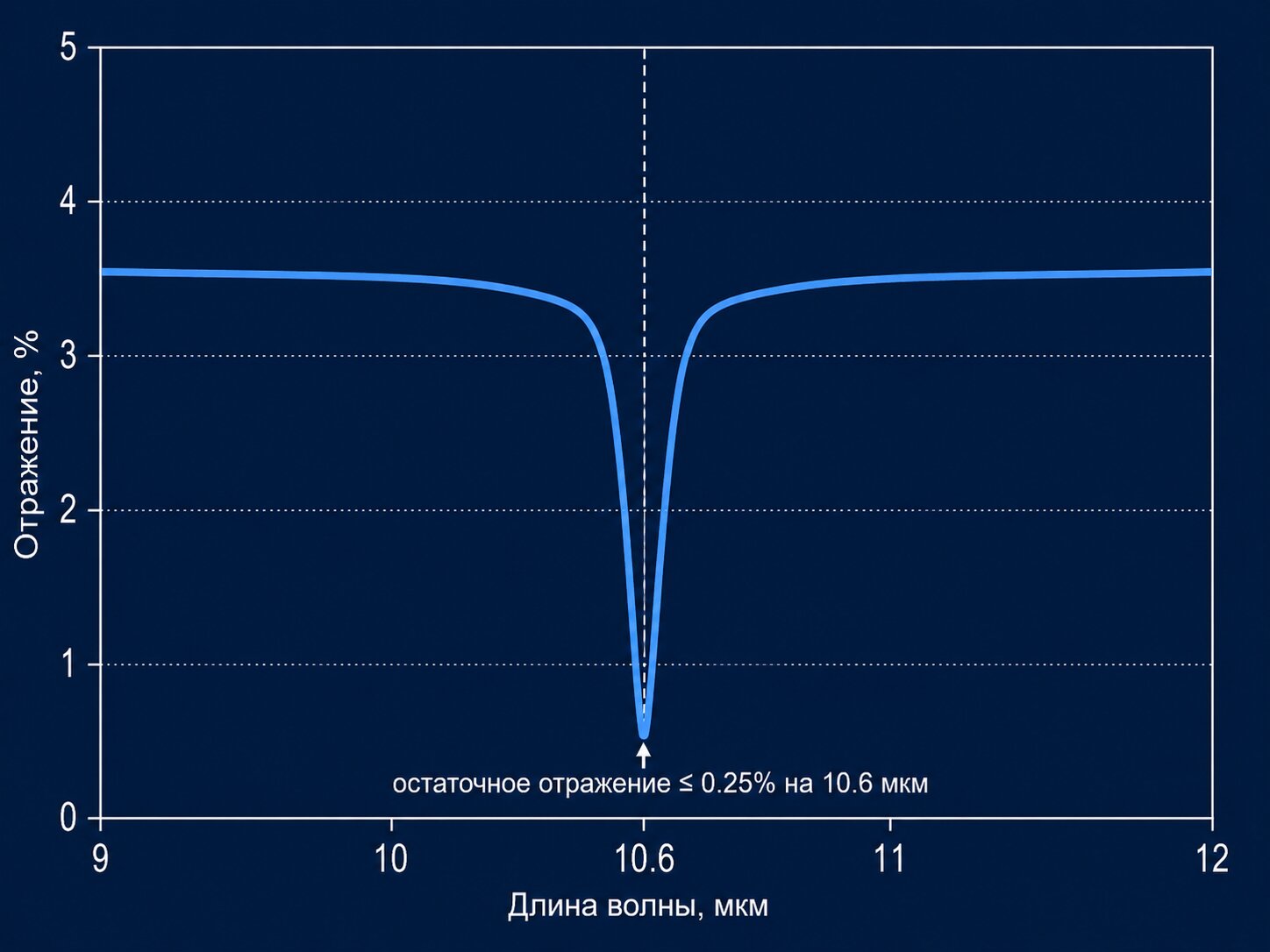

График V-покрытия: узкий провал остаточного отражения на длине волны 10.6 мкм

Линии 248 нм (эксимерный KrF-лазер) и 355 нм (третья гармоника Nd:YAG) закрываются V-покрытиями на кварцевом стекле КУ-1 по ГОСТ 15130-86: марка сохраняет прозрачность в УФ.

Полосы 0.4–0.7 и 0.37–0.9 мкм в видимом и ближнем ИК закрывают широкополосными покрытиями на оптическом стекле К8 и кварцевом стекле КВ. Спектрофотометрия, кюветы и приборные объективы работают именно в этих полосах, и просветляющее покрытие линз в многолинзовом объективе снимает паразитные блики.

Серийные ИК-полосы 3–5 мкм (тепловидение MWIR, газоанализ) и 8–12 мкм (пирометрия, тепловизионное оборудование) наносят на германий Ge, кремний Si, ZnSe, CaF₂ и сапфир Al₂O₃. Двухдиапазонные покрытия 3–5 + 8–12 мкм собирают под двухспектральные системы.

Выигрыш от просветления оптики растёт вместе с показателем преломления подложки. На германии (n = 4.0, потеря 36% с одной грани) просветляющие оптические покрытия перестают быть опцией и становятся условием работоспособности прибора.

Оптические окна, линзы, призмы, клинья и резонаторы под эти диапазоны Кварц-Пром изготавливает из кварцевого стекла КУ-1, CaF₂, ZnSe, Ge, Si и Al₂O₃.

Эксплуатационные параметры покрытия и его ограничения

ОСТ 3-1901-95 задаёт для просветляющего покрытия четыре группы эксплуатационных параметров: механическую прочность на истирание, влагоустойчивость, химическую устойчивость (органические растворители, уксусная кислота, щёлочь) и термическую прочность.

Группа механической прочности «0» допускает чистку батистовой салфеткой со спиртом и выдерживает не менее 3000 оборотов на приборе СМ-55. Группа III держит не более 1000 оборотов на том же приборе, что типично для покрытий на пластике. Влагоустойчивость проверяют при влажности 95–98% и температуре 35 °C, термическую прочность оценивают термоциклированием +70 °C / −60 °C.

Отраслевой пример аттестации: шестислойное просветляющее покрытие на германии марки КГО для диапазона 8–12 мкм при физической толщине не более 3 мкм подтвердило 0 группу механической прочности и 1 группу по химической прочности и влагопрочности (СГУГиТ).

Для лазерных задач к перечню добавляется лучевая прочность.

Границы применимости покрытия очерчены не менее жёстко, чем его параметры.

• Не повышает пропускание самого материала: поглощение в объёме подложки покрытие не трогает, оно работает только с отражением на границе.
• Рассчитывается под конкретный угол падения и деградирует при отклонении от него.
• Всегда оставляет остаточное отражение: нуля не даёт ни одна конструкция.
• Теряет параметры при нарушении регламента чистки и условий хранения, особенно у покрытий низких групп прочности.
• Имеет лучевой порог ниже, чем у подложки: в лазерных системах разрушение начинается с покрытия.

Нормативная база и обозначение просветления на чертеже

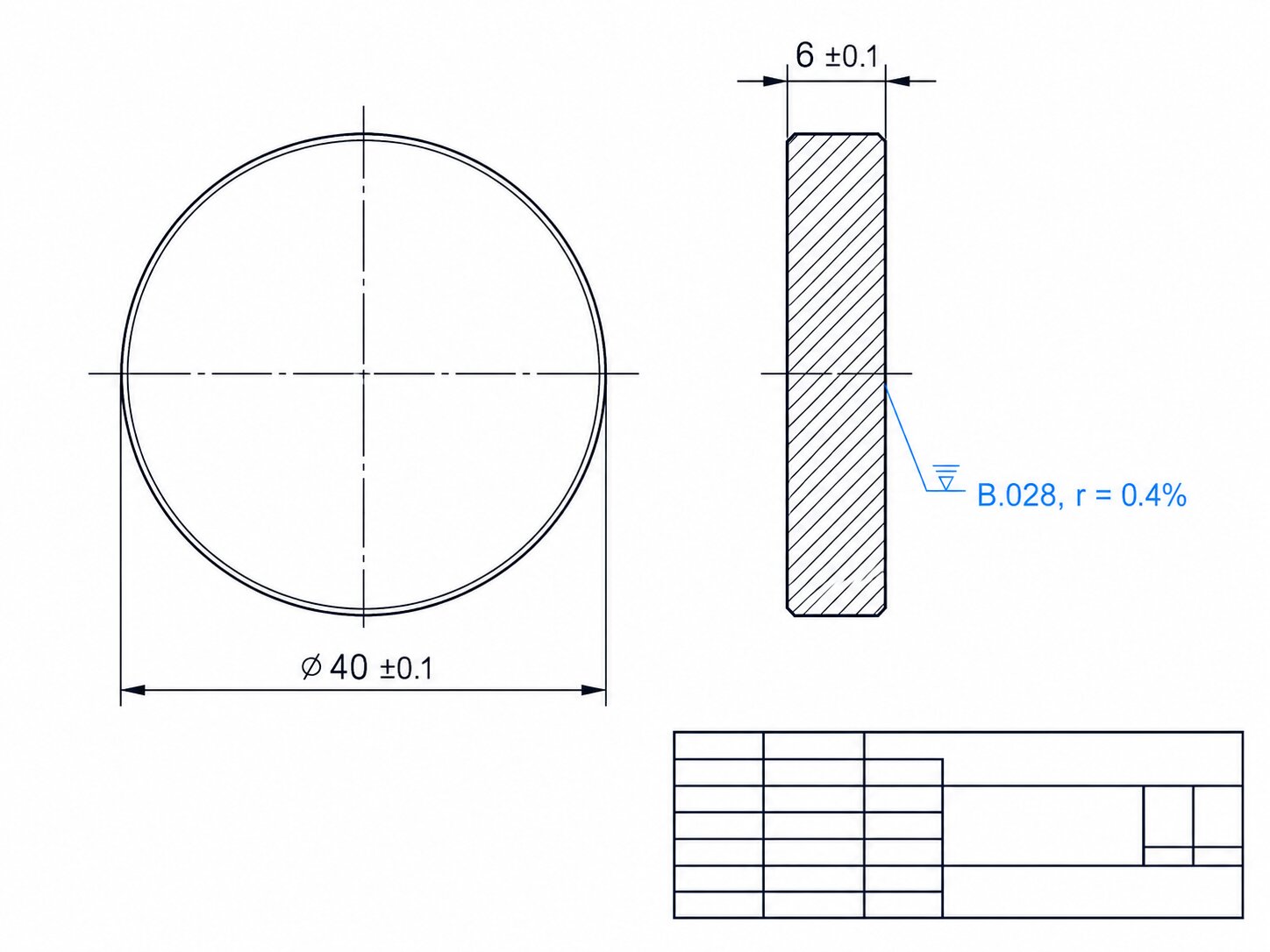

Фрагмент чертежа детали с обозначением просветляющего покрытия по ОСТ 3-1901-95

Пять документов регулируют просветление оптики в России: отраслевой стандарт и четыре ГОСТа.

ОСТ 3-1901-95 распространяется на однослойные и многослойные покрытия и классифицирует их по назначению и способу нанесения слоёв (карточка стандарта). ГОСТом он не считается.

ГОСТ Р 71570-2024 и ГОСТ Р 71572-2024 приняты в 2024 году. Первый описывает подготовку поверхности к просветлению, подбор режима, нанесение просветляющих покрытий и контроль характеристик (текст ГОСТ Р 71570-2024).

Запись в чертеже строится по фиксированной схеме: условный графический знак типа покрытия, буква способа нанесения (В для вакуумного, Х для химического), точка, номер покрытия и достигаемые характеристики. Пример записи: В.028 с коэффициентом отражения 0.4%; допуск задают в форме r = 1.2 ± 0.2%.

Покрытие повторяет рельеф подложки и дефектов полировки не скрывает.

Как наносят просветляющее покрытие

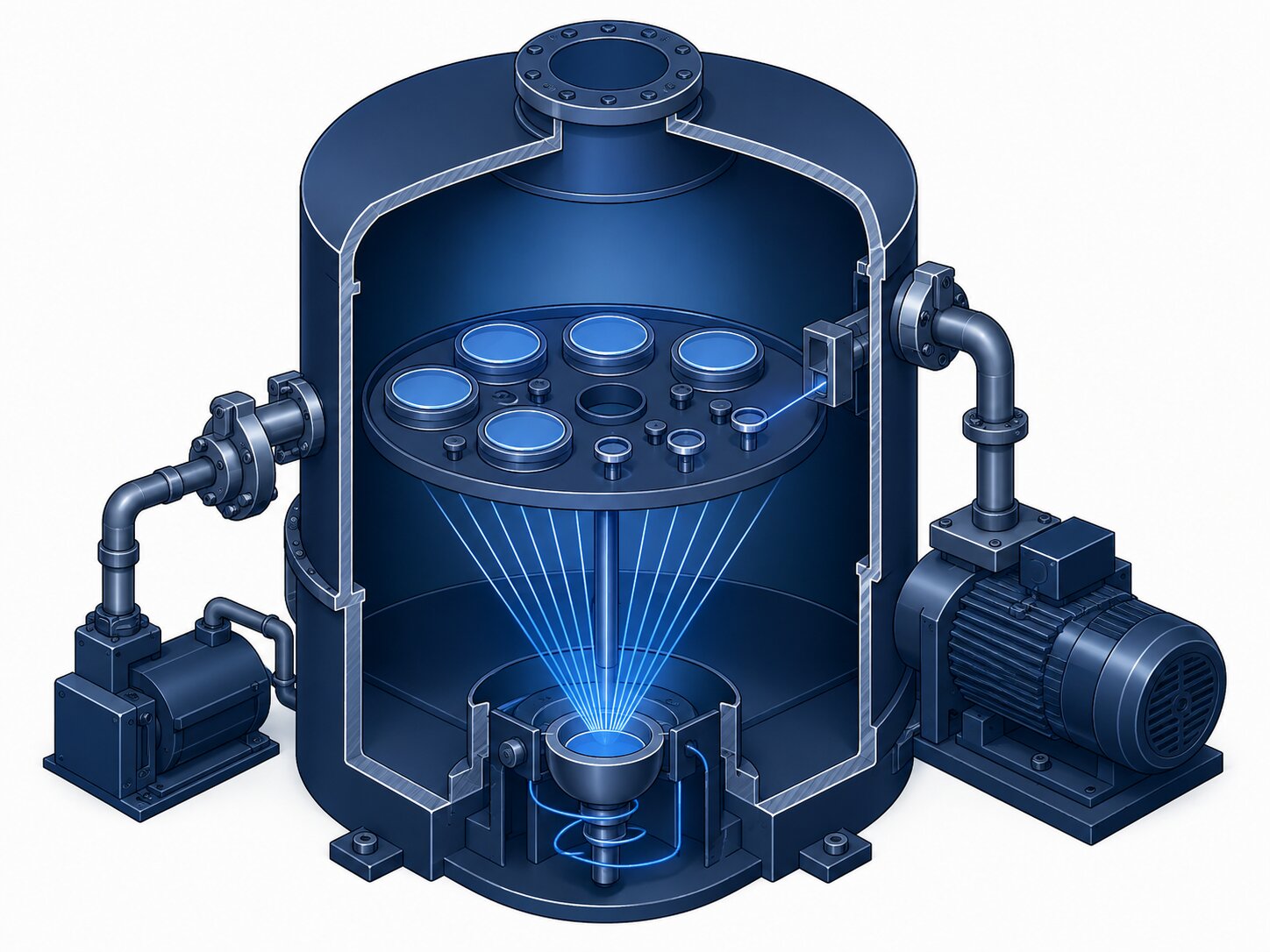

Вакуумная камера напыления просветляющего покрытия с образцами-свидетелями

Вакуумное напыление PVD закрывает основной объём задач по нанесению просветляющих покрытий. Плёнкообразующий материал испаряют электронно-лучевым или резистивным нагревом. Пар осаждается на деталь в камере, и просветление оптики формируется послойно до расчётной толщины. Ионно-лучевое ассистирование (IAD) уплотняет растущий слой и поднимает его стойкость к влаге и истиранию.

Адгезия закладывается до загрузки в камеру: покрытие ложится на аттестованную по классу чистоты поверхность.

Контроль ведут по образцам-свидетелям, которые загружают в вакуумную камеру вместе с партией деталей. По ним измеряют спектр отражения, механическую прочность и влагостойкость.

Многослойные просветляющие покрытия усиливают гибридными решениями: алмазоподобный углеродный слой DLC вместе с адгезионным подслоем германия поднимает механическую прочность до нулевой группы, а влагостойкость до первой группы по ОСТ 3-1901-95. Химический метод (из растворов, электролизом, из аэрозолей) тоже даёт нулевую группу прочности при коэффициенте отражения не выше 0.8% по диапазону.

При приёмке партии мы сверяем три позиции: спектр по образцу-свидетелю из той же загрузки, группу механической прочности и соответствие заявленному остаточному отражению в рабочей полосе.

В 1935 году Александр Смакула, сотрудник исследовательской лаборатории Carl Zeiss, запатентовал интерференционное просветление напылением в вакууме (патент DE 685767), а покрытие получило обозначение T-coating. Плёнка фторида магния MgF₂ имела толщину в четверть длины волны.

Что указать в ТЗ на просветление

Неполное ТЗ на просветление оптики даёт покрытие, формально соответствующее заказу, но непригодное в конкретной оптической схеме. Восемь позиций ниже закрывают расчёт, изготовление и приёмку.

1. Материал и марка подложки — кварцевое стекло КУ-1 по ГОСТ 15130-86, оптическое стекло К8 по ГОСТ 3514-94, ZnSe, Ge, CaF₂, сапфир Al₂O₃.
2. Рабочий диапазон или линии — 248 нм, 355 нм, 1064 нм, 10.6 мкм либо полоса 8–12 мкм целиком.
3. Допустимое остаточное отражение — указывается с допуском: r ≤ 0.25% на линии, r = 1.2 ± 0.2% в полосе.
4. Угол падения излучения — покрытие рассчитывается под конкретный угол, при отклонении минимум отражения смещается по спектру.
5. Число просветляемых поверхностей — одна грань, обе или только рабочая зона; от этого зависит суммарное пропускание детали.
6. Группа механической прочности — по ОСТ 3-1901-95; группа «0» допускает чистку батистовой салфеткой со спиртом, третья группа такого регламента не выдерживает.
7. Условия эксплуатации — влажность, диапазон рабочих температур, требование по термоциклированию в границах +70 °C / −60 °C.
8. Лучевая прочность — для лазерных задач, с указанием длительности импульса и плотности мощности.

Класс чистоты поверхности по ГОСТ 11141-84 аттестуется у детали до нанесения просветляющих покрытий.

Частые вопросы

Зачем нужно просветление оптики?

На границе «стекло-воздух» отражается около 4% света, и потери умножаются на число поверхностей в приборе. Через сложную непросветлённую систему до приёмника доходит около 20% светового потока. Отражённый свет возвращается в оптический тракт, даёт паразитные блики и снижает контраст изображения.

Чем однослойное просветление отличается от многослойного?

Однослойное четвертьволновое покрытие оставляет 1.1–1.5% отражения в узкой полосе вблизи расчётной длины волны. Многослойная система из 6–8 слоёв удерживает менее 0.5% по всему видимому диапазону. Разница между ними сводится к ширине рабочей полосы и к стоимости напыления.

Почему просветлённая оптика отсвечивает фиолетовым или зелёным?

Покрытие рассчитано на длину волны λ₀ и её ближайшую окрестность: у однослойных систем с λ₀ ≈ 550 нм гасится зелёный центр видимого спектра, а его края отражаются сильнее. Отсюда пурпурно-фиолетовый отблеск. Цвет отражения указывает на расчётную длину волны покрытия.

Какое остаточное отражение считается нормой?

Норму задаёт тип покрытия: однослойное 1.1–1.5%, V-покрытие ≤0.25% и по спецзаказу ≤0.15%, широкополосное 0.4–1.0%, многослойное полное менее 0.5% в среднем по видимому диапазону. Нулевого отражения не даёт ни одно просветляющее покрытие.

Можно ли протирать просветлённое стекло спиртом?

Регламент чистки определяет группа механической прочности по ОСТ 3-1901-95. Группа «0» допускает чистку батистовой салфеткой со спиртом и выдерживает не менее 3000 оборотов на приборе СМ-55. У низких групп предел составляет 1000 оборотов, и требования к обработке поверхности жёстче.

Можно ли нанести просветление на уже изготовленную деталь?

Да, просветление оптики наносят и на готовую деталь, если её поверхность аттестована по классу чистоты согласно ГОСТ 11141-84 и подготовлена перед загрузкой в вакуумную камеру. Качество подготовки определяет адгезию всех 6–8 слоёв многослойной системы, поэтому очистку выполняют непосредственно перед напылением.

Работает ли просветление в ИК-диапазоне?

Да, серийные просветляющие покрытия выпускают на диапазоны 3–5 и 8–12 мкм для германия, кремния и ZnSe. У германия с показателем преломления n = 4.0 без покрытия теряется 36% потока с каждой грани. В ИК-технике просветление оптики критичнее, чем в видимом диапазоне.

Кварц-Пром поставляет оптические окна, линзы, призмы, клинья и резонаторы из кварцевого стекла КУ-1, КУ-2, КВ, КИ, а также из CaF₂, ZnSe, Ge, Si и Al₂O₃, и изготавливает детали по чертежам и ТЗ заказчика. Параметры просветления согласовываются по чек-листу из восьми пунктов, каждая партия проходит контроль перед отгрузкой.
