Мениски и фокусирующие линзы для CO₂-лазеров

Содержание

Фокусирующие линзы для CO₂-лазеров сводят излучение 10.6 мкм в пятно диаметром 0.05-0.2 мм, и от размера пятна зависят ширина реза, конусность кромки и предельная толщина материала. Деталь изготавливают из селенида цинка (ZnSe) или арсенида галлия (GaAs), а выбор сводится к трём параметрам: геометрия (мениск или плосковыпуклая), фокусное расстояние, просветляющее покрытие.

Мениск даёт аберрационный кружок примерно на треть меньше, чем плосковыпуклая линза того же фокуса. На практике это до 5% прироста скорости реза при той же мощности.

Выигрыш мениска проявляется на коротких фокусах и широких пучках: аберрационный кружок падает как квадрат фокусного расстояния и растёт как куб диаметра пучка. На фокусе 50.8 мм при пучке 20 мм разница между геометриями определяет ширину реза, на фокусе 127 мм она укладывается в допуск на позиционирование головы.

Ходовые фокусные расстояния на CO₂-станках лежат в пределах 25.4-127 мм. Короткий фокус 50.8 мм даёт узкий пропил на тонком листе, длинный 127 мм держит толстые сечения за счёт большей глубины резкости.

Без просветления линза ZnSe теряет 29.1% мощности на двух поверхностях. На источнике 150 Вт это около 44 Вт, ушедших в нагрев оправы и сопла, и просветляющее покрытие возвращает почти всю эту мощность в зону реза.

Где применяются фокусирующие линзы

Мощность излучателей на серийных CO₂-станках укладывается в диапазон 40-200 Вт, и вся она собирается в пятно 0.05-0.2 мм. Соотношение этих двух чисел задаёт плотность мощности в зоне обработки: от неё зависит, режет луч материал насквозь или снимает поверхностный слой.

Типовые задачи, под которые подбирают фокусирующие линзы для CO₂-лазеров:

• раскрой акрила, фанеры, МДФ, кожи и технического текстиля на планшетных станках;
• гравировка по дереву, стеклу и анодированному алюминию;
• маркировка деталей и упаковки с контролируемым съёмом поверхностного слоя;
• сварка полимерных плёнок и корпусных деталей встык.

Акрил до 3 мм и фанера 3-5 мм режутся короткофокусной оптикой: пятно мельче, рез уже, кромка чище, но глубина фокуса сокращается до десятых долей миллиметра. Толстые сечения переводят на длинный фокус, чтобы перетяжка вытянулась и стенка реза осталась вертикальной по всей глубине.

На гравировальных машинах линза для CO₂-лазера 10.6 мкм подбирается под шаг растра, а сам шаг задают по диаметру пятна, чтобы соседние проходы не перекрывались. Сварку полимерных плёнок ведут на расфокусе: пятно расширяют, чтобы плотность мощности упала до порога плавления, а не абляции.

Мениск и плосковыпуклая линза, в чем отличия

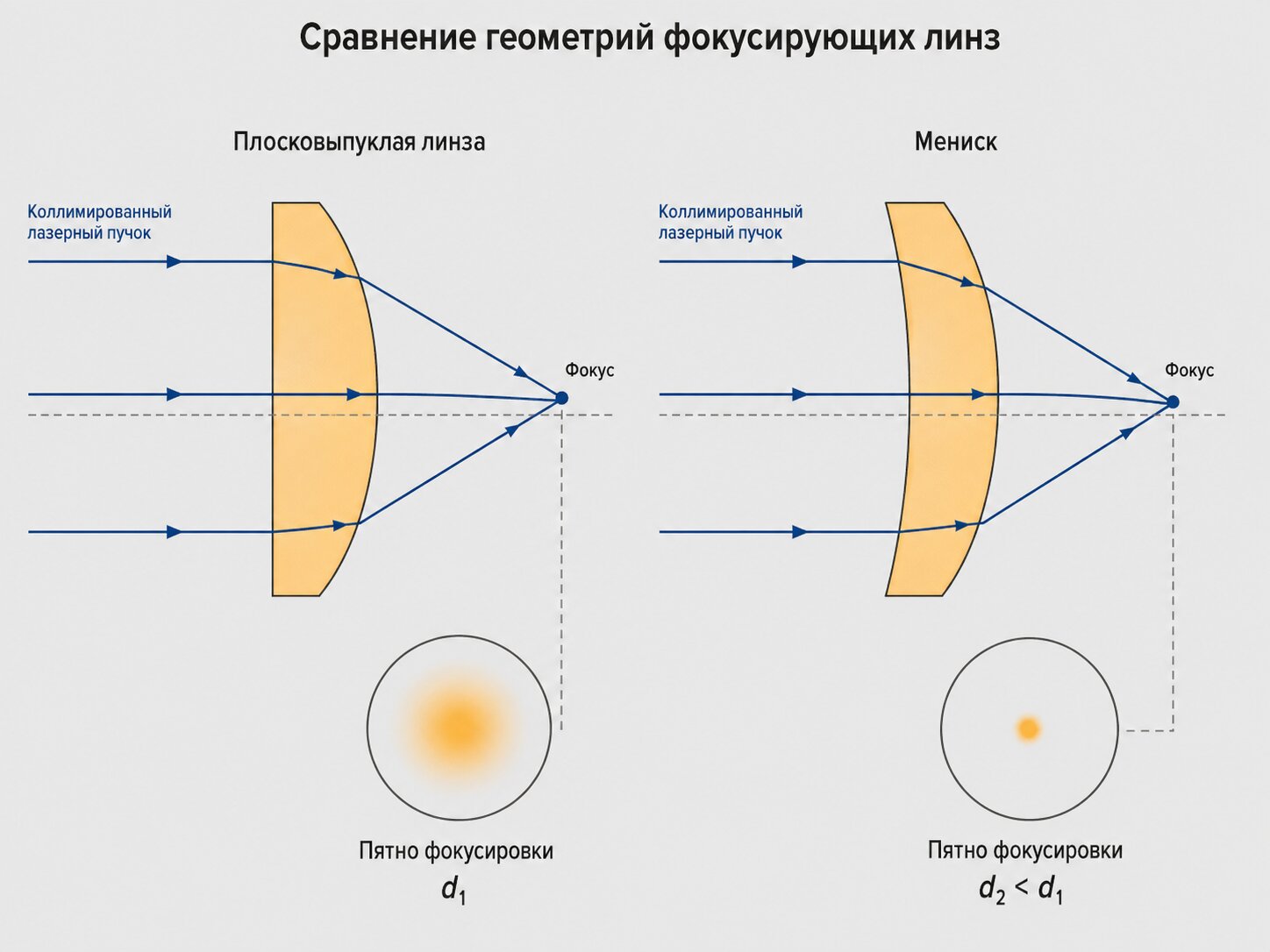

Мениск даёт меньший диаметр пятна фокусировки за счёт компенсации сферической аберрации

Плосковыпуклая линза собрана из двух поверхностей: сферической выпуклой на входе пучка и плоской на выходе. У мениска обе поверхности сферические, выпуклая обращена к резонатору, вогнутая к заготовке. Преломление распределяется по двум рабочим поверхностям, а не сосредоточено на одной.

Каждая поверхность мениска отклоняет краевые лучи на меньший угол, поэтому они сходятся ближе к параксиальному фокусу. Сферическая аберрация падает, кружок рассеяния сжимается. Диаметр аберрационного кружка для плосковыпуклой геометрии считают как df = 0.0286·d³/FL², для менисковой как df = 0.0187·d³/FL², где d — диаметр пучка на входе, FL — фокусное расстояние.

Пучок 20 мм на фокусе 3.75″ (95.25 мм) даёт 0.025 мм у плосковыпуклой линзы и 0.017 мм у мениска. Полуторакратная разница видна на тонком листе, где ширину реза задаёт пятно.

Что ставить, мениск или плосковыпуклую линзу, решают фокусное расстояние и бюджет. Знаменатель формулы растёт квадратично, и на фокусах от 100 мм расхождение пятен укладывается в допуск на позиционирование головы, так что плосковыпуклая оптика оправдана. Менисковая линза ZnSe при равном диаметре и покрытии обходится дороже, зато на коротких фокусах держит более узкую кромку. Радикальнее аберрацию убирает отступление от сферы — этот путь разобран в материале про асферическую оптику.

Расчёт пятна фокусировки и глубины фокуса

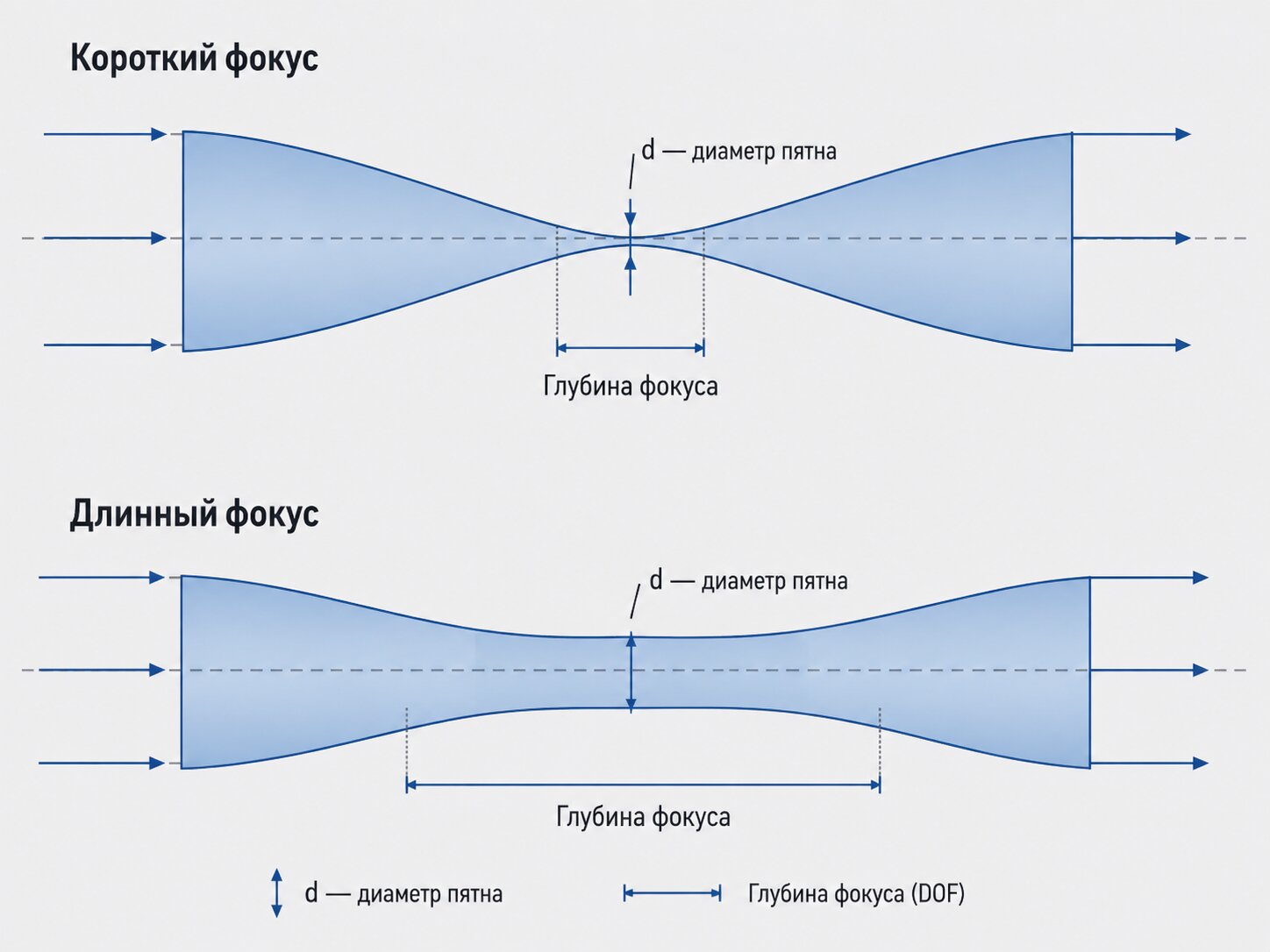

Короткий фокус даёт меньший диаметр пятна, но заметно меньшую глубину фокуса

Диаметр пятна фокусировки задаётся дифракцией: df = (4/π)·M²·λ·FL/d, где M² — качество пучка, λ = 10.6 мкм, FL — фокусное расстояние, d — диаметр пучка на линзе. Все четыре величины входят линейно: вдвое более длинный фокус даёт вдвое более крупное пятно, а расширение пучка на входе пятно сужает.

Формулы приводятся по Ophir Optics, Cutting Head Optics. Для пучка 20 мм при M² = 2 линза 7.5″ (190.5 мм) собирает излучение в пятно 0.26 мм, линза 3.75″ (95.25 мм) — в 0.13 мм. Качество пучка весит больше геометрии: ухудшение с M² = 1.1 до M² = 2 расширяет пятно почти вдвое, тогда как смена типа линзы меняет только аберрационную составляющую.

Условия расчёта: λ = 10.6 мкм, M² = 2, d = 20 мм.

Столбцы сравнивают попарно: пока дифракционное пятно крупнее аберрационного кружка, тип линзы влияет на результат слабо и подбор ведут по требуемой глубине фокуса. На коротком фокусе соотношение переворачивается. При FL = 50.8 мм (2″) аберрация плосковыпуклой линзы даёт 0.089 мм против дифракционных 0.069 мм, а мениск удерживает вклад на 0.058 мм, отсюда правило ставить мениск на 2″ и 2.5″ (63.5 мм).

Глубина фокуса CO₂-лазера растёт квадратично: DoF = 8·λ·(f/#)²/π при f/# = FL/d, а по уровню 1/e² применяют более жёсткий критерий ΔF = 1.27·λ·(F/D)², примерно половину от DoF. Переход с 2″ на 4″ увеличивает пятно вдвое, а рабочую зону по высоте вчетверо.

Короткий фокус даёт мелкое пятно и узкую каустику: гравировка, тонкий металл, прорезка плёнок. Длинный фокус работает пятном крупнее, зато кромка остаётся ровной по всей толщине заготовки: на акриле 12-20 мм рез не заваливается к нижней грани.

Как подбирают фокусирующие линзы для CO₂-лазеров под задачу

Рабочие фокусы укладываются в три диапазона, которые закрывают почти весь парк CO₂-оборудования: короткие до 40 мм, универсальные 40-75 мм и длинные от 75 мм. Средний диапазон закрывает гравировку и рез до 8 мм без смены оптики. Длинный берут под толщины 8-10 мм и выше, а также под криволинейные и неровные заготовки, где плоскость реза гуляет на пару миллиметров.

Разбивку объясняет глубина фокуса. Под 10 мм фанеры ставят 76.2-101.6 мм: перетяжка вытянута вдоль оси, и стенки реза остаются ровными по всей толщине. Гравировка требует обратного. Фокусное расстояние линзы лазерного станка здесь сокращают до 38.1-50.8 мм ради мелкого пятна, жертвуя глубиной.

Диаметр пучка на входе меняет картину при одном и том же фокусе. Более широкий пучок даёт меньшее дифракционное пятно, но сферическая аберрация усиливается заметно быстрее: кружок рассеяния растёт как куб диаметра. Выигрыш от расширения исчезает в точке, где аберрационный кружок перегоняет дифракционный.

Апертура лазерной головы ограничивает и посадочный диаметр линзы, и допустимый пучок. Фокусирующие линзы для CO₂-лазеров подбирают под уже собранный тубус, а не наоборот.

Значения пятна и глубины фокуса ниже посчитаны для тех же условий, что и расчётная таблица выше: λ = 10.6 мкм, M² = 2, d = 20 мм. На пучке меньшего диаметра оба параметра растут обратно пропорционально d и d² соответственно.

Свойства ZnSe как материала линзы

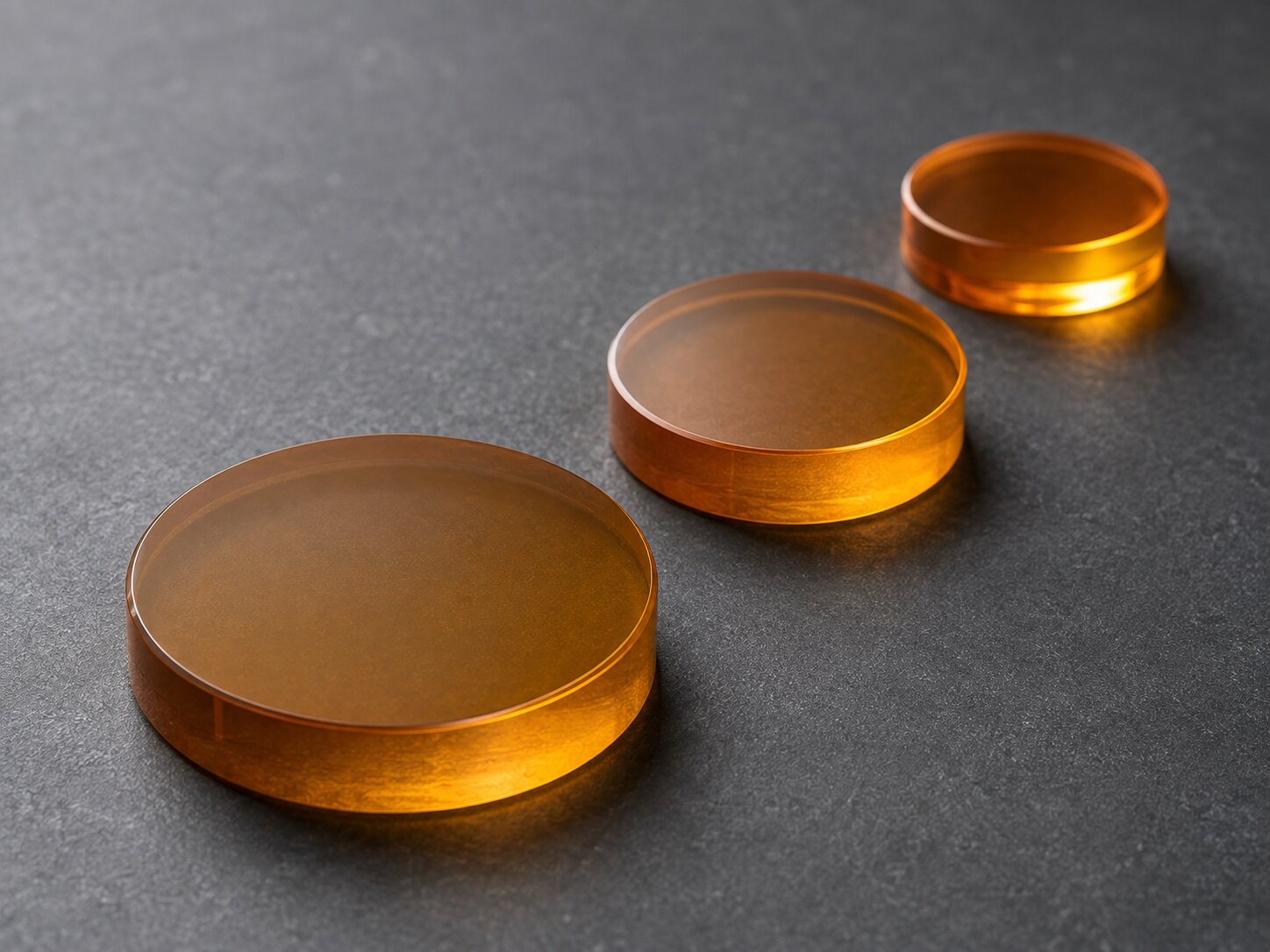

Заготовки оптического ZnSe: характерный янтарный оттенок и высокая ИК-прозрачность

Плотность 5.27 г/см³ при твёрдости по Кнупу 120 кг/мм² делает селенид цинка мягким материалом: поверхность царапается салфеткой с абразивной пылью. Показатель преломления 2.4028 на 10.6 мкм даёт около 30% френелевских потерь, поэтому фокусирующие линзы для CO₂-лазеров из ZnSe всегда идут с просветляющим покрытием — многослойным, из комбинаций ZnS, BaF₂ и MgF₂. Паспортные данные CVD-ZnSe линзы — Tydex, CVD-ZnSe. Полосы прозрачности соседних ИК-материалов сведены в обзоре оптических окон и диапазонов.

Материал нерастворим в воде и негигроскопичен, влажность цеха на него не действует. В кислотах ZnSe растворяется: контакт с кислотами и кислотными парами недопустим, травильный участок рядом с постом резки убивает оптику.

Предельная рабочая температура — 250 °C. Положительный dn/dT вместе с нагревом от поглощённой мощности порождает термолинзу: фокусирующая линза ZnSe уводит фокус вниз по оси по мере прогрева. Тепловыделение задаёт не столько объёмное поглощение материала, сколько поглощение готовой детали с покрытием: у новой линзы это 0.2%, к концу ресурса 0.3-0.4%. Порог лучевого разрушения в непрерывном режиме составляет 3000 Вт на миллиметр диаметра пучка. Соединения селена токсичны: при нагреве выше 250 °C, разрушении линзы и механообработке выделяются пары и пыль селена, работа ведётся с вытяжкой и респиратором, утилизация по регламенту токсичных отходов.

GaAs твёрже и дороже, его ставят при непрерывной мощности свыше 150 Вт. Спутать материалы сложно: GaAs зеленовато-стальной, ZnSe жёлто-оранжевый.

При приёмке партий контролируем сорт материала и коэффициент поглощения: разброс между G1 и G2 отражается на нагреве линзы под нагрузкой.

Производство CVD, полный спектр и сравнение с Ge, Si и CaF₂ разобраны в отдельном материале: селенид цинка ZnSe: свойства и характеристики.

Просветляющие покрытия и потери мощности

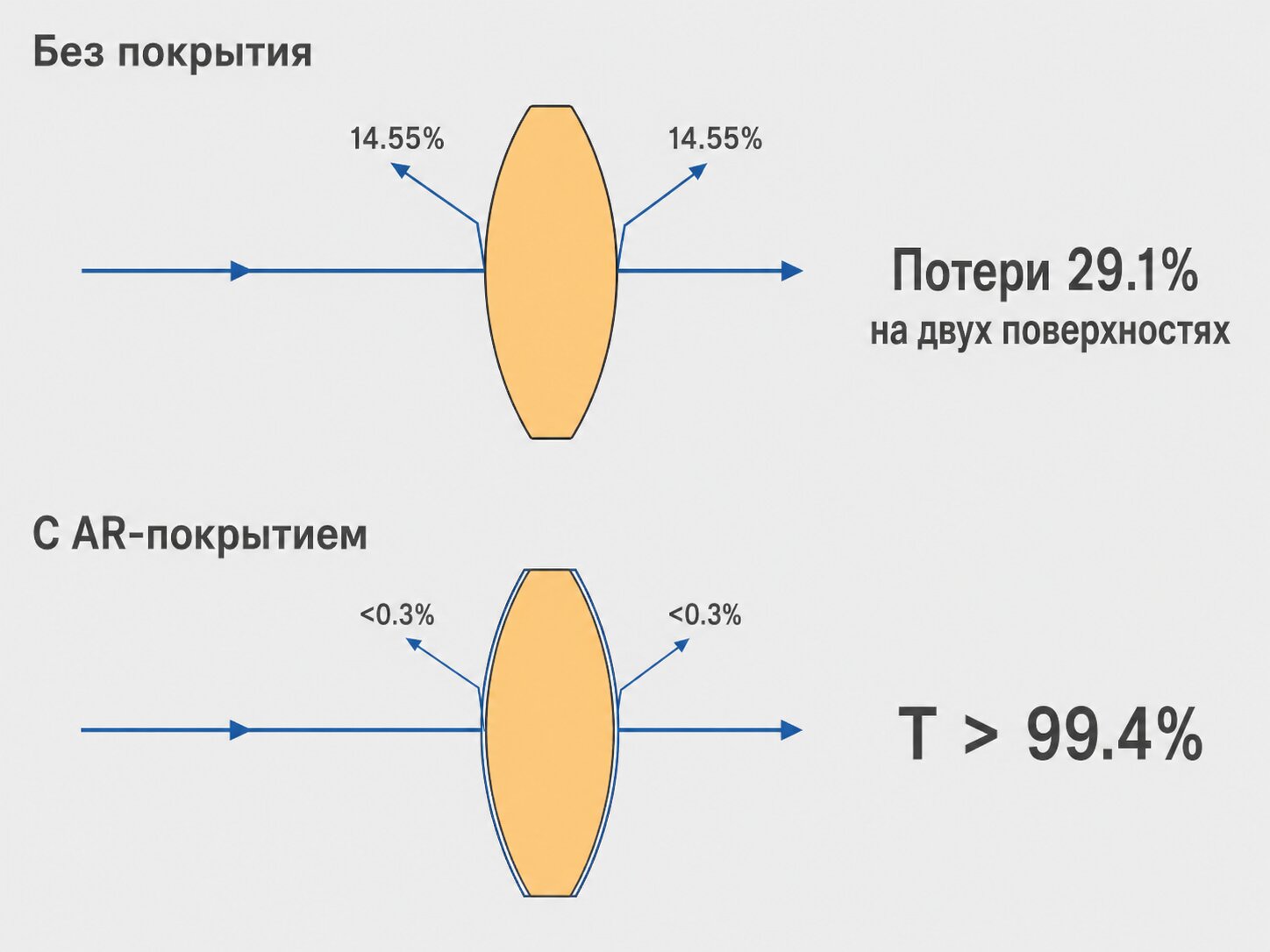

Просветляющее покрытие снижает потери на френелевском отражении почти до нуля

Отраслевая путаница начинается с терминологии. CVD означает метод синтеза самого материала, химическое осаждение из газовой фазы, в результате которого вырастает поликристаллическая заготовка. AR/PVD означает тонкоплёночное просветление, нанесённое на уже отполированную деталь. Сочетания «CVD-покрытие» в оптике не существует: речь о разных стадиях производства.

Непросветлённый селенид цинка отражает около 17% на каждой границе воздух-кристалл, суммарно 29.1% на двух поверхностях при 10.6 мкм. Просветляющее покрытие ZnSe AR 10.6 мкм снижает потери до 0.25-0.3% на поверхность, а пропускание готовой линзы поднимает выше 99.4%; по данным поставщиков комплектующих серийные изделия с AR держатся в диапазоне 98-99%. Каждый процент, потерянный покрытием, уходит не мимо реза, а в нагрев самой линзы.

Поглощение готовой линзы нормируют отдельно: <0.25% для стандартного исполнения и <0.15% для варианта с низким поглощением. Именно этот параметр определяет тепловой дрейф фокуса на длительном резе. Физика интерференционного гашения отражённой волны разобрана в материале про просветление оптики. PVD ведут при температуре подложки не выше 150-180 °C: за этой границей растут оптические потери и напряжения в плёнке.

Границы по мощности поставщики комплектующих задают связкой материала и покрытия: линза ZnSe с PVD-покрытием работает до 100 Вт, CVD-ZnSe линза с качественным AR держит до 200 Вт, а при непрерывной нагрузке свыше 150 Вт ставят GaAs. Паспортом изготовителя эти границы не нормируются — их проверяют по конкретной партии.

Как читать типоразмеры и обозначения, на примере «D20 F50.8»

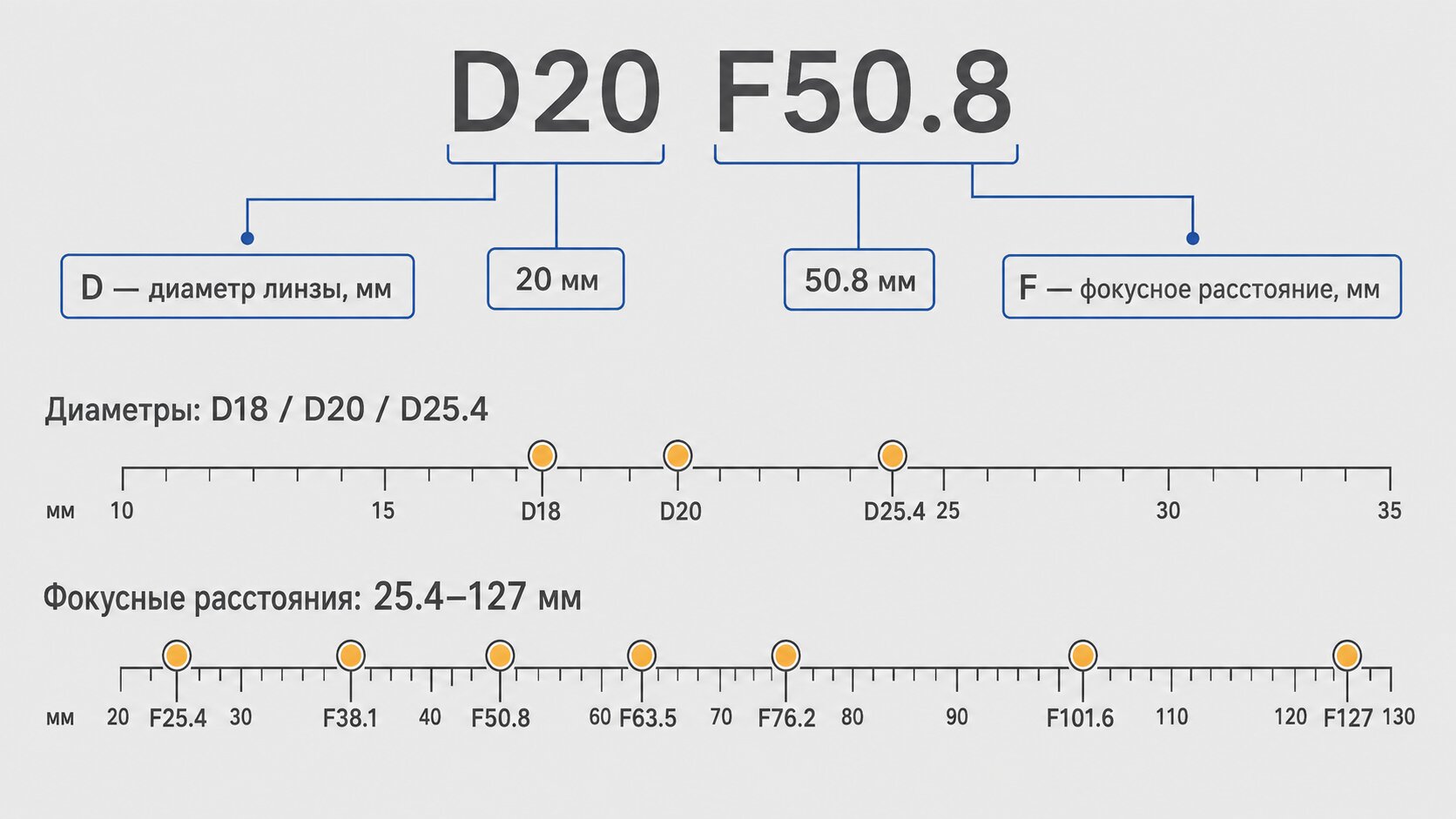

Маркировка «D20 F50.8»: диаметр линзы и фокусное расстояние в миллиметрах

Маркировка читается слева направо. D задаёт диаметр детали в миллиметрах, F — фокусное расстояние, дальше идут геометрия (мениск или плосковыпуклая) и тип покрытия с рабочей длиной волны. Линза ZnSe D20 F50.8 расшифровывается как деталь диаметром 20 мм с фокусом 50.8 мм, то есть ровно два дюйма: ряд фокусов отрасль унаследовала от дюймовой системы.

Ходовые диаметры фокусирующих линз для CO₂-лазеров — D18, D20 и D25.4 мм, общий ряд тянется от 12 до 30 мм. Фокусы стандартизованы жёстче: 25.4 / 38.1 / 50.8 / 63.5 / 76.2 / 101.6 / 127 мм.

Реальная карточка выглядит так: мениск D20, f = 25.4 мм, толщина 3.6 мм, просветление AR на λ = 10.6 мкм, N/ΔN 3/0.3, класс чистоты IV. Две последние позиции описывают контроль формы по пробному стеклу и допустимую плотность точечных дефектов.

Нестандартные фокусирующие линзы для CO₂-лазеров делают под заказ: FL 25.4-127 мм, Ø 5-250 мм, толщина 2-25 мм. Допуск по диаметру и толщине в практике поставки укладывается в ±0.1 мм, точное значение фиксируют в чертеже.

Что регламентируют ГОСТы и нормативная база на оптическую деталь

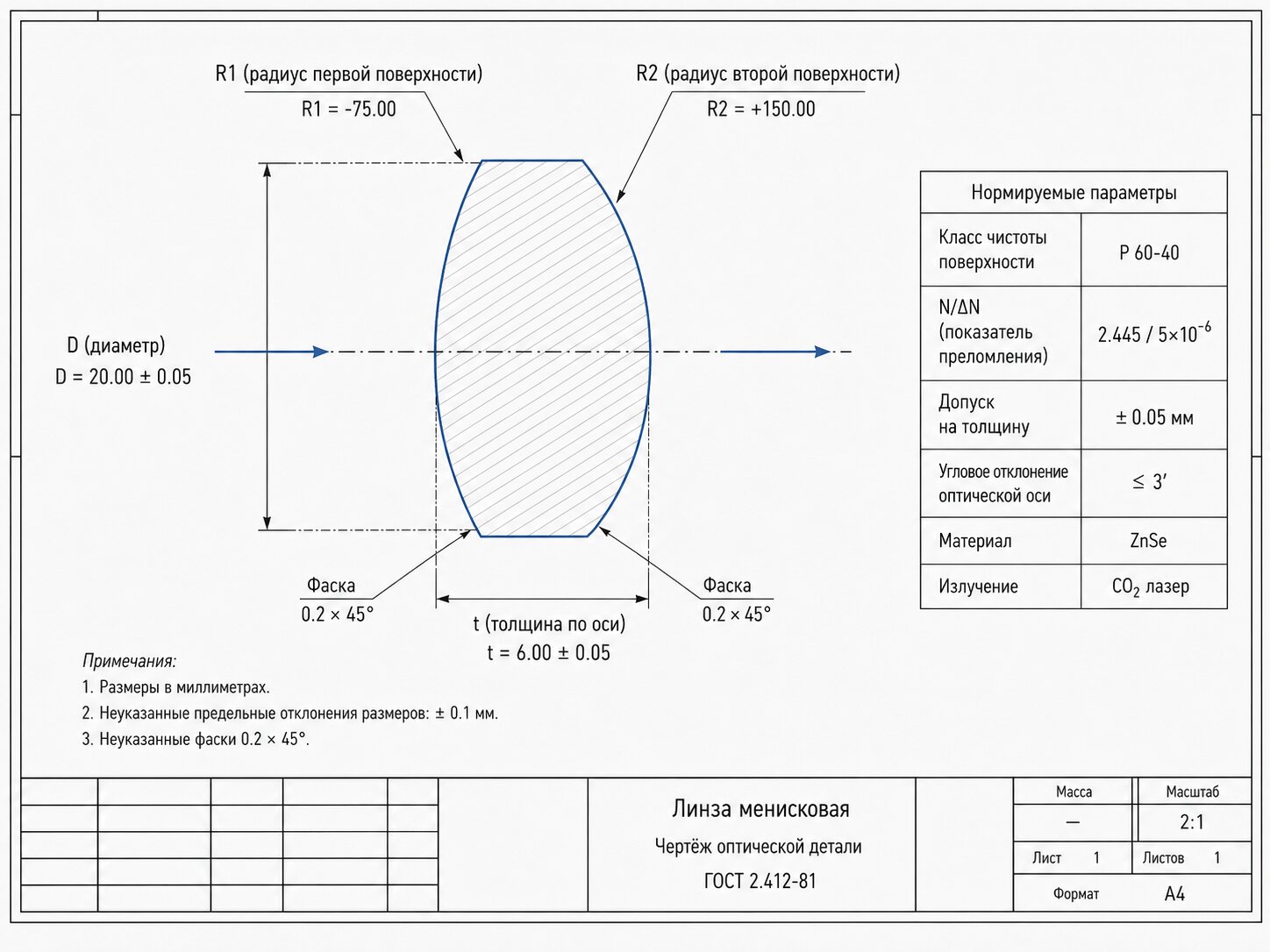

Нормируемые параметры линзы на чертеже: радиусы кривизны, толщина, класс чистоты, N/ΔN

Пять документов закрывают весь путь детали от заготовки до покрытия. ГОСТ 2.412-81 вводит таблицу параметров из трёх частей: требования к материалу, к изготовлению и к покрытию. В неё вносят N и ΔN (общее отступление от пробного стекла и местную ошибку), P, децентрировку и разнотолщинность линзы по краю.

Класс чистоты полированной поверхности задаёт ГОСТ 11141-84. Ряды в нём разделены по расположению поверхности: 0-10, 0-20, 0-40 — для поверхностей в плоскости изображения или предметов, I…IXa — для поверхностей вне этих плоскостей. Запись «класс IV» в карточке фокусирующей линзы ZnSe ограничивает число и размер царапин и точек в зоне светового диаметра.

Заготовку проверяют по ГОСТ 23136-93: оптическая однородность, двулучепреломление, пузырность, включения. Параметр шероховатости Rz определяет ГОСТ 2789-73, а границу Rz не более 0.1 мкм для оптических деталей задаёт область применения ГОСТ 11141-84. Покрытия описывает ОСТ 3-1901-95.

Изготовление линзы по чертежу, от ТЗ до приёмки

Чертёж без класса чистоты и допуска на фокусное расстояние возвращается с уточняющими вопросами. Что закладывают в техническое задание:

1. Материал и сорт: CVD-ZnSe G1 или G2, GaAs.
2. Геометрия: мениск или плосковыпуклая.
3. Радиусы R1/R2 либо фокусное расстояние с допуском.
4. Диаметр и толщина по центру с допусками, типовой ±0.1 мм.
5. Класс чистоты поверхности по ГОСТ 11141-84.
6. N/ΔN и децентрировка по ГОСТ 2.412-81.
7. Тип покрытия и рабочая длина волны: AR на 10.6 мкм.
8. Размер и угол фаски.
9. Порядок приёмки и состав сопроводительных документов.

Фокусирующие линзы для CO₂-лазеров вне ходового ряда Кварц-Пром изготавливает по чертежам и техническому заданию заказчика; компания работает с 2004 года и ведёт полный цикл, от подбора материала до поставки. Параметры каждой партии проверяют перед отгрузкой. Отклонения по фокусному расстоянию и толщине фиксируют в сопроводительных документах.

Штат находится в России, поставки идут напрямую, без посредников; компания входит в Ассоциацию «Инновационные предприятия РФ». По той же схеме, что и линзы, изготавливаем защитные окна для тепловизоров — материал и покрытие подбираются под рабочий диапазон прибора. Порядок согласования чертежа и приёмки партии разобран отдельно: ИК-оптика на заказ, от технического задания до приёмки.

Установка, чистка и ресурс линзы

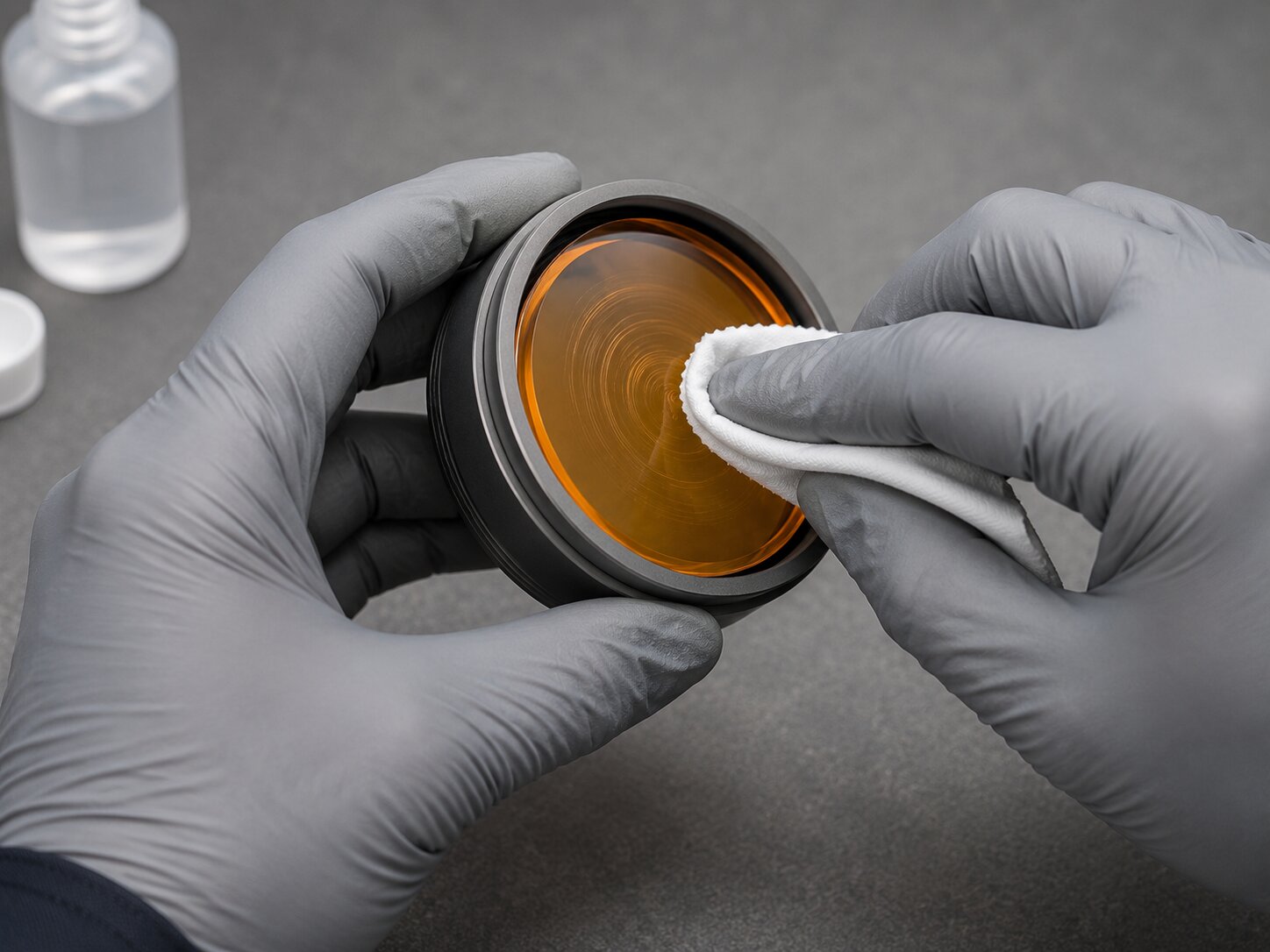

Чистка линзы: движение от центра к краю, без нажима, только чистым лоскутом салфетки

Ориентация в держателе одна: выпуклой стороной вверх, к резонатору, плоская или вогнутая поверхность смотрит вниз, на заготовку. Определить выпуклую сторону можно без приборов: положите линзу на ровную поверхность и слегка качните за край, со стороны выпуклости она качается, плоской лежит устойчиво. Перевёрнутый мениск даёт увеличенные сферические аберрации и расширенное пятно. Снимайте оптику только над мягкой подложкой: скол кромки ZnSe проходит по всей толщине заготовки.

Чистка линзы CO2-лазера начинается с осмотра, а не с растворителя. Периодичность задают материал реза и качество поддува: при резе фанеры и МДФ линзу осматривают чаще, чем при резе акрила.

1. Наденьте нитриловые или латексные перчатки. Отпечаток пальца уже считается загрязнением: жир выгорает под пучком и оставляет прожог.
2. Сдуйте пыль сухим сжатым воздухом, не касаясь поверхности.
3. Нанесите 2-3 капли изопропилового спирта 99.9% на безворсовую салфетку.
4. Ведите по спирали от центра к краю, давление не выше 150 г/см².
5. Смените салфетку и повторите проход, если остались разводы.
6. Просушите и осмотрите под наклонным светом.

Запрещены бумажные полотенца (древесное волокно царапает просветление), бытовая химия, любой контакт с кислотами и кислотными парами: ZnSe в кислотах растворим. Сухая салфетка по запылённой поверхности работает как наждачная бумага.

Ресурс заканчивается, когда поглощение растёт с 0.2% до 0.3-0.4%. Покрытие темнеет, появляются точечные прожоги, скорость реза падает, термолинза уводит фокус на десятые доли миллиметра. Почему рез просел, если поверхность на вид чистая? Поглощает не грязь, а деградировавшее просветление, потерявшее стехиометрию.

Чистка такое не лечит. Замена фокусирующей линзы обоснована, когда после двух циклов промывки пропускание не восстанавливается.

Сводная таблица выбора линзы

Подбор начинается с двух жёстких ограничений: посадочная апертура головы задаёт диаметр, толщина материала задаёт фокусное расстояние. Только после этого решается, мениск или плосковыпуклая линза точнее отработает пятно на конкретной толщине. Фокусирующие линзы для CO₂-лазеров с несовпадающим диаметром не встают в держатель без переходной оправы, поэтому апертуру измеряют до заказа.

Частые вопросы

Чем менисковая линза лучше плосковыпуклой для CO₂-лазера?

Аберрационный кружок мениска составляет 0.017 мм при диаметре пучка 20 мм и фокусе 95.25 мм, у плосковыпуклой линзы в тех же условиях 0.025 мм. Аберрационный кружок считают по формулам 0.0187·d³/FL² для мениска и 0.0286·d³/FL² для плосковыпуклой линзы. Прирост скорости реза доходит до 5%. На фокусах от 100 мм разница почти исчезает, и плосковыпуклая оптика выигрывает по цене.

Какое фокусное расстояние выбрать для гравировки и для реза 10 мм?

Для гравировки и тонких материалов берут фокус 38.1-50.8 мм, для реза десятимиллиметрового материала 76.2-101.6 мм. Глубина фокуса растёт квадратично по фокусному расстоянию, поэтому короткий фокус на толстой заготовке даёт конусную кромку.

Какой стороной ставить линзу в лазерную голову?

Линзу устанавливают выпуклой стороной вверх, к источнику излучения; плоская или вогнутая поверхность смотрит вниз, на материал. Выпуклую сторону определяют простой пробой: линзу кладут на ровную поверхность и качают за край. Ошибка стоит дорого: перевёрнутый мениск с фокусом 50.8 мм расширяет аберрационный кружок с 0.058 до 0.089 мм и более, то есть работает хуже плосковыпуклой линзы того же фокуса.

Почему падает мощность реза, если линза выглядит чистой?

Поглощение растёт с 0.2% до 0.3-0.4% по мере деградации просветляющего покрытия: поглощённая мощность греет саму линзу, а не заготовку. Нагрев усиливает термолинзу через температурный коэффициент показателя преломления dn/dT = 6.1×10⁻⁵ K⁻¹, фокус смещается от расчётного, и при неизменных настройках станка рез идёт мимо перетяжки.

Чем чистить линзу ZnSe и как часто?

Чистка линзы CO2-лазера ведётся изопропиловым спиртом 99.9% и безворсовыми салфетками: 2-3 капли на салфетку, движение по спирали от центра к краю, давление не выше 150 г/см². Бумажные полотенца, бытовая химия и кислоты запрещены, ZnSe в кислотах растворяется. Периодичность задают загрязнённость поддува и материал реза: при работе с МДФ и кожей линзу осматривают перед каждой сменой.

Чем отличается CVD-ZnSe от «CVD-покрытия»?

CVD — способ получения самого материала, а не слой на поверхности линзы. Просветляющее покрытие наносят методом PVD при температуре подложки не выше 150-180 °C. С таким покрытием пропускание линзы превышает 99.4% на длине волны 10.6 мкм.

Можно ли ставить ZnSe-линзу на лазер мощнее 200 Вт?

Порог лучевого разрушения CVD-ZnSe в непрерывном режиме составляет 3000 Вт на миллиметр диаметра пучка, запас по плотности мощности достаточный. Ограничение задаёт предельная рабочая температура материала 250 °C: при длительной работе свыше 150 Вт определяющим фактором становится нагрев, который поставщики комплектующих и закладывают в границу 200 Вт для ZnSe. Для более тяжёлых режимов ставят линзы из GaAs.
