Асферическая оптика: что это, чем отличается от сферы, цилиндра и фрифформа

Содержание

Асферическая оптика объединяет детали, у которых хотя бы одна рабочая поверхность имеет переменный радиус кривизны и описывается уравнением сага с конической постоянной k и коэффициентами A₄, A₆, A₈.

У сферы радиус один и постоянен по всей апертуре, поэтому сферическая аберрация заложена в саму геометрию: идеально рассчитанная и идеально изготовленная сферическая линза всё равно её даёт (Edmund Optics). Одна асферическая поверхность снимает эту аберрацию без добавления элементов в схему.

Для линз Ø25 мм с фокусным расстоянием 25 мм размер пятна на оси у сферической линзы составляет 710.01 мкм, у асферической 1.43 мкм. Разница примерно в 500 раз.

Одна асферическая поверхность заменяет 2-3 сферические линзы. Вместе с элементами уходят их масса, длина объектива и число просветлённых границ раздела.

Асферическая оптика делится на две группы поверхностей: осесимметричные (поверхности вращения) и поверхности с пониженной симметрией, к которым относят цилиндрические, торические и фрифформ.

Что значит асферические линзы на языке чертежа: поверхность нельзя задать одним радиусом, её задают уравнением профиля или таблицей координат точек. Как выглядит асферическая линза внешне: от сферической она отличается едва заметно, и величину отступления от ближайшей сферы приходится читать из уравнения, а не оценивать на глаз.

Очковая асферика остаётся отдельной темой, здесь речь об асферической оптике для приборных схем.

Где применяется асферическая оптика

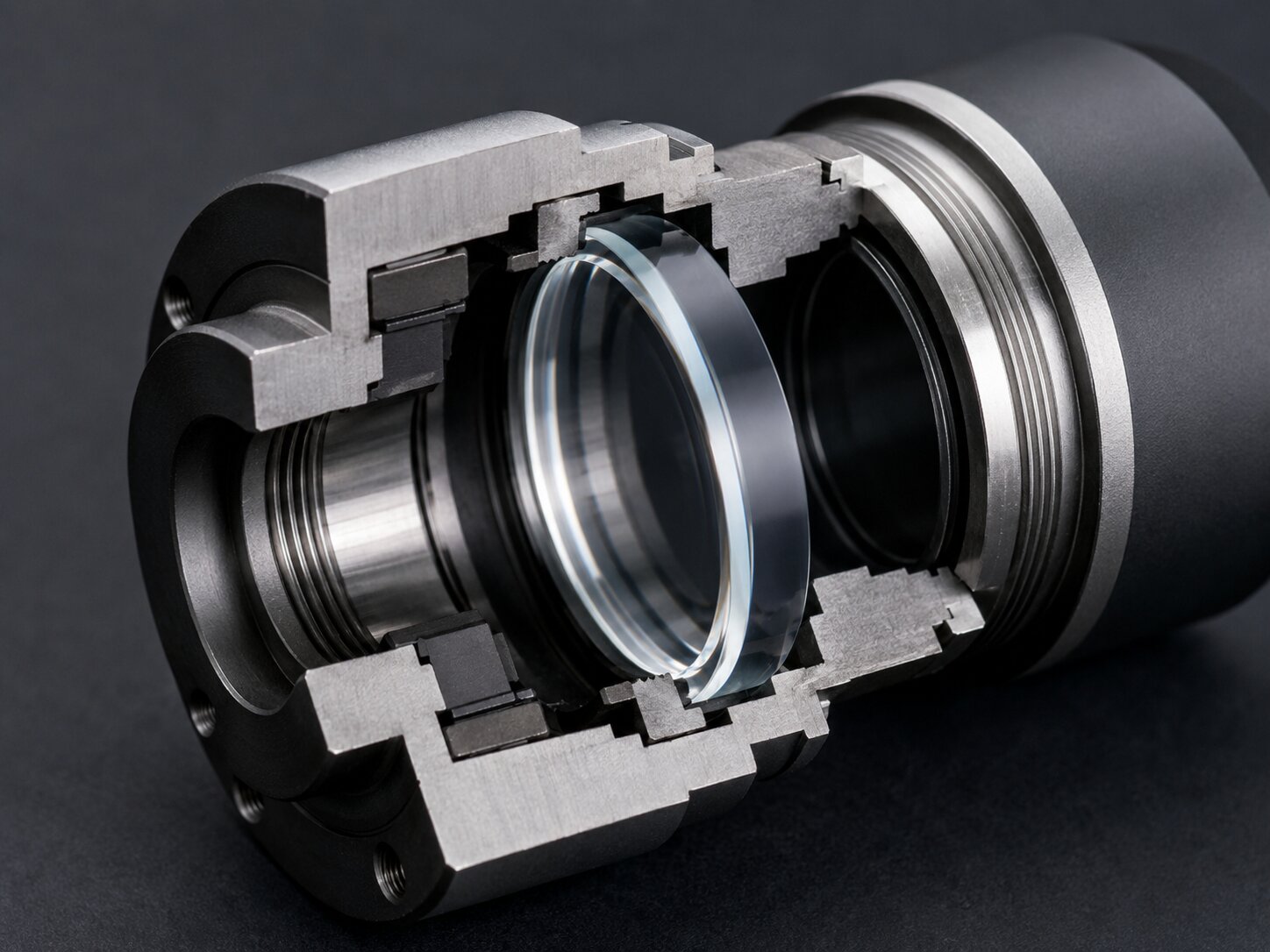

Одна асферическая линза в фокусирующей головке волоконного лазера заменяет блок из 2–3 сферических элементов.

Граница прозрачности обычного оптического стекла лежит около 1-1.5 мкм, дальше работают ИК-кристаллы: германий, кремний, селенид цинка ZnSe. Большинство современных тепловизионных линз несут асферическую поверхность: асферическая оптика снижает массу, габариты и число элементов объектива при том же качестве изображения.

Асферическая оптика закрывает пять типовых групп задач:

• Фокусирующие головки волоконных лазеров. Обычно там стоит плосковыпуклая линза из плавленого кварца с просветляющим покрытием, у части производителей блок фокусатора собран из двояковыпуклой и менисковой линз; асферический профиль сводит такой блок к одному элементу.
• Оптика CO₂-лазеров на рабочей длине 10.6 мкм: фокусаторы и окна из ZnSe, где апертура большая, а место под сборку ограничено.
• Тепловизионные и пирометрические объективы LWIR 8-14 мкм и MWIR на германии и кремнии.
• УФ-системы и спектрофотометрия: коллимация и фокусировка широкополосного излучения от 200 нм, где каждая лишняя граница раздела съедает пропускание.
• Зум-объективы. Две асферические линзы заменяют целую группу сферических в схеме из 10 и более элементов (Edmund Optics).

Общий признак этих задач: высокая числовая апертура либо жёсткое ограничение по длине и массе. В лазерной оптике волоконных и CO₂-систем к этому добавляется тепловая нагрузка, из-за которой каждая лишняя граница раздела становится точкой отказа. Там, где сферическая схема набирает элементы ради компенсации аберрации, асферическая оптика решает ту же задачу меньшим числом деталей.

Что даёт асферическая поверхность

На оси Ø25 мм при f = 25 мм пятно сферической линзы — 710,01 мкм, асферической — 1,43 мкм, разница примерно в 500 раз.

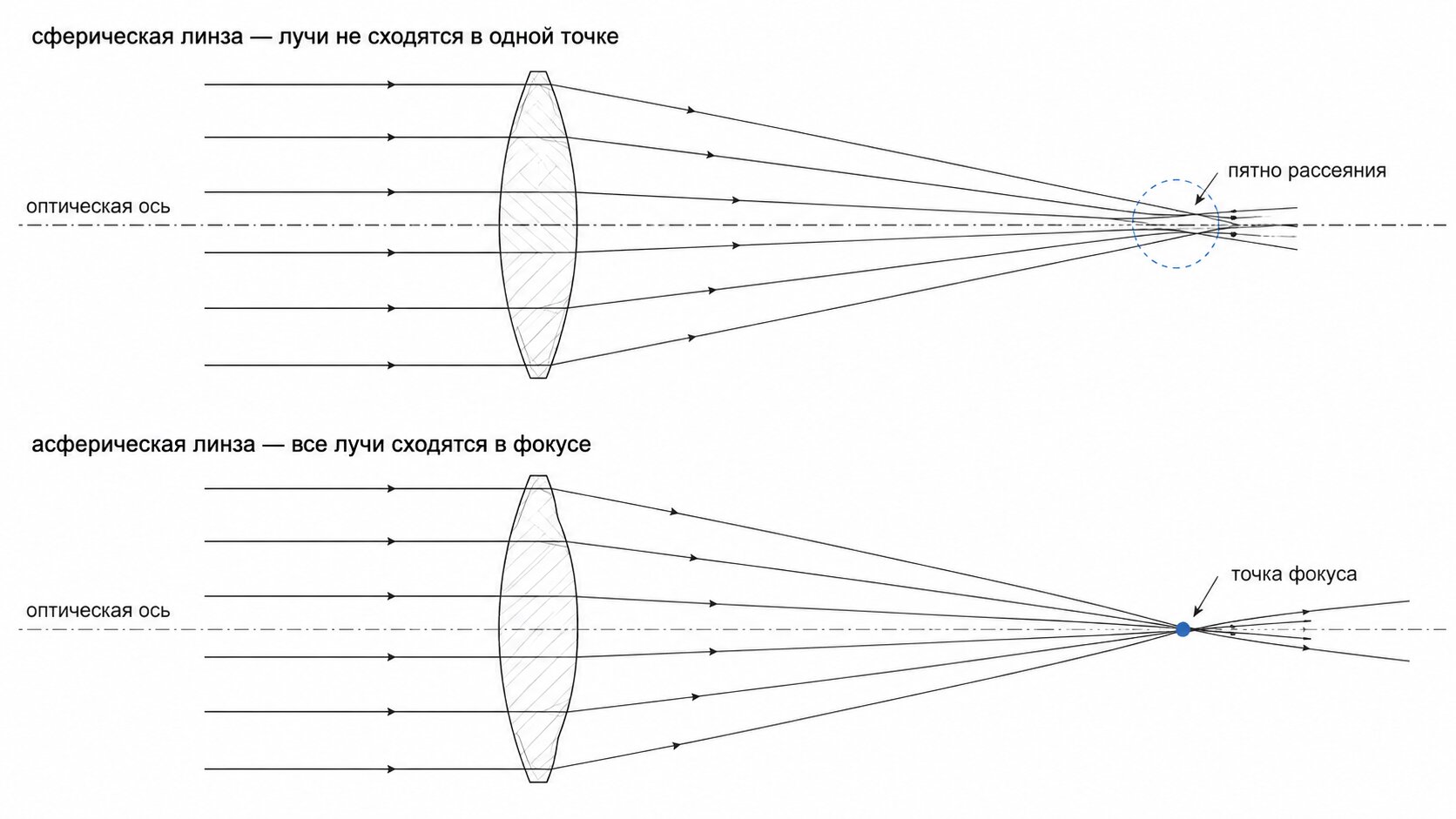

Природа сферической аберрации геометрическая: периферийный луч проходит иную толщину материала, чем параксиальный, преломляется сильнее, и фокусы разносятся вдоль оси. Ни точность полировки, ни юстировка этого не правят. Асферический профиль меняет локальный радиус так, что периферийная зона апертуры собирает пучок в ту же точку, что и приосевая.

Отличия асферической линзы и сферической нагляднее всего видны по размеру пятна рассеяния при равных диаметре и фокусном расстоянии.

Деление 710.01 / 1.43 даёт коэффициент 497, то есть на оси пятно меньше примерно в 500 раз. На краю поля 1.0° выигрыш сокращается до 88 раз: осесимметричная асферика правит аберрацию на оси, а наклонные пучки остаются задачей всей схемы, а не одной поверхности.

Отсюда следствия, ради которых асферическая оптика и попадает в схему. Схема собирается из меньшего числа линз, теряет массу и длину, а вместе с элементами исчезают границы раздела, каждая из которых уносит часть потока даже с просветлением. Допустимая светосила и числовая апертура при этом растут: асферические линзы держат качество пятна там, где сферическая схема потребовала бы склейки или дополнительного корректора.

Чем асферика отличается от сферы, цилиндра и фрифформа

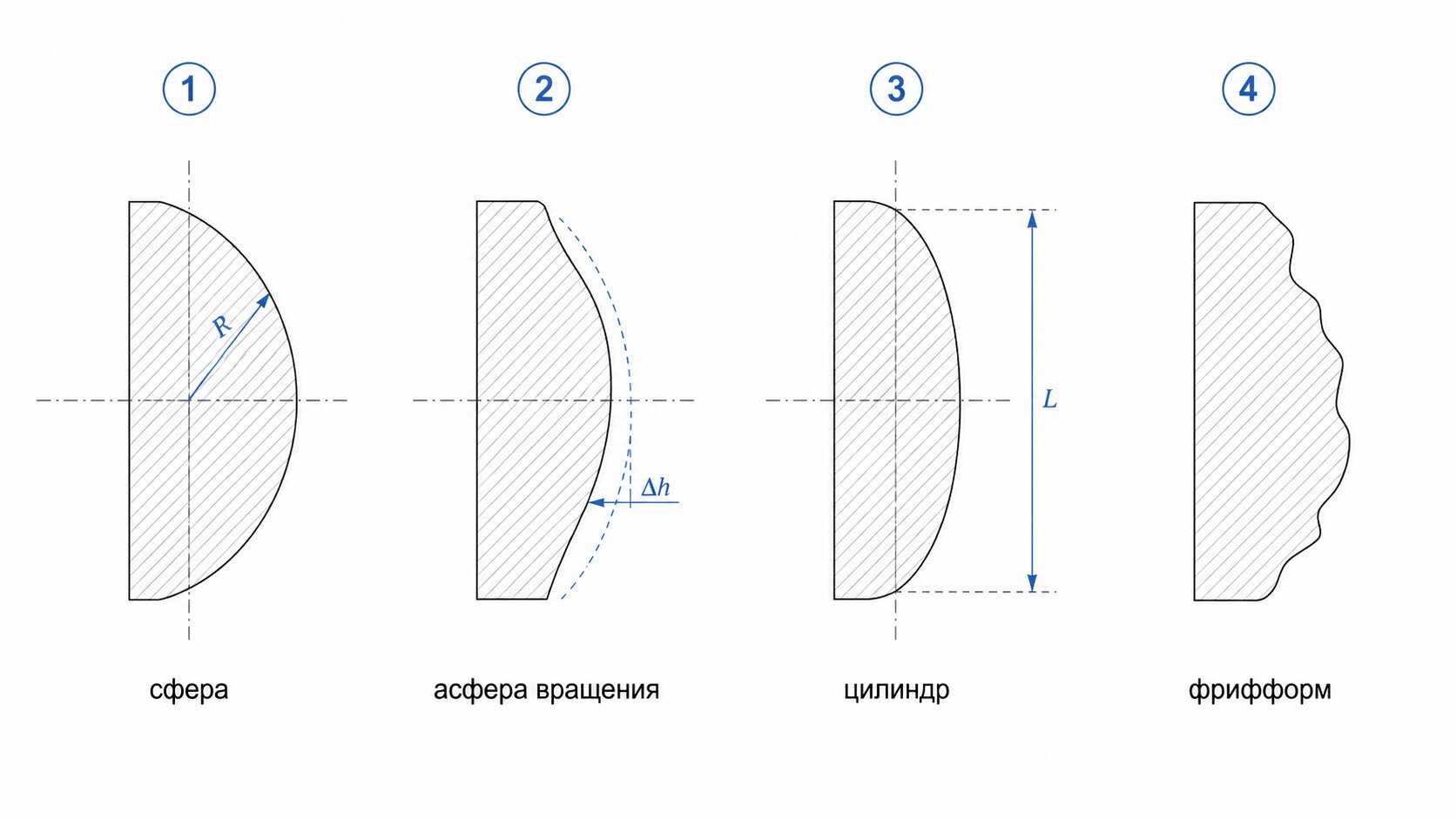

Четыре класса оптических поверхностей: сфера, асферическая линза, цилиндр и фрифформ

Асферические линзы: разница с соседними классами поверхностей проходит не только по форме, а сразу по пяти признакам — тип симметрии, число параметров описания, корректируемая аберрация, технология изготовления и метод контроля.

Сравнение сферических и асферических линз, цилиндрических поверхностей и фрифформа:

Чем отличаются асферические линзы от цилиндрических по существу: у первых кривизна меняется вдоль радиуса при сохранении осевой симметрии, у вторых кривизна есть в одном сечении и отсутствует в перпендикулярном. Цилиндр и ацилиндр решают другую задачу: собрать излучение диодной линейки в линию, выровнять расходимость по быстрой и медленной осям.

Отличие асферических линз от фрифформа лежит в симметрии описания. Фрифформ отказывается от оси вращения совсем, поэтому правит аберрации там, где осесимметричный профиль бессилен: в схемах с наклонными осями, внеосевых зеркалах, компактных нашлемных дисплеях. Платой становится контроль, который перестаёт быть однокадровым интерферометрическим измерением.

Сферические и асферические линзы в реальной сборке чаще соседствуют, чем конкурируют: асферическая оптика ставится там, где аберрация критична, остальные позиции остаются сферическими из соображений цены.

Ограничения асферики и когда она не нужна

Минусы асферических линз начинаются со стоимости: асферическая оптика обходится кратно дороже сферической позиции того же диаметра и материала, причём и по изготовлению, и по контролю. Дальше идут ограничения технологические.

• Классический притир для стекла неприменим: непостоянство кривизны не позволяет работать полировальником, траектория малого инструмента задаётся компьютером.
• Алмазное точение не берёт стекло и оставляет регулярную остаточную ошибку профиля с повышенной шероховатостью против полировки.
• Нужна индивидуальная оснастка под конкретный профиль: компенсатор или синтезированный голограммный элемент, и его стоимость не делится между разными деталями.
• Децентрировка асферической поверхности вносит кому, которой у сферы при том же перекосе не возникло бы, поэтому требования к юстировке ужесточаются.
• Гибридная полимерная асферика менее стойкая, толщина полимерного слоя ограничена.
• Переполировка практически невозможна: деталь либо укладывается в допуск, либо уходит в брак.

Когда асферическая оптика не нужна:

• малая относительная апертура, где сферическая аберрация укладывается в бюджет системы;
• задачи, где та же коррекция дешевле достигается склейкой или дополнительным сферическим элементом;
• узкополосные системы с жёстким требованием к цене изделия;
• серии, на которых стоимость оснастки и компенсатора не окупается тиражом;
• сборки, где нельзя обеспечить юстировку с требуемой децентрировкой.

Проверять эти пять пунктов дешевле на стадии расчёта, чем после получения первой партии асферической оптики.

Типы асферических поверхностей и классы точности

По геометрии асферическая оптика делится на коникоиды, которые задаются одной конической постоянной k, и полиномиальные поверхности высшего порядка, где к k добавляются коэффициенты A₄, A₆, A₈ и выше.

Би-асферические линзы несут асферический профиль на обеих рабочих поверхностях, что даёт расчётчику вторую степень свободы, но требует контроля каждой из двух поверхностей отдельно. Внеосевые (off-axis) асферики стоят отдельным классом: на них ISO 10110-12 не распространяется, для них действует ISO 10110-19.

По достижимой точности принято выделять три класса. Диаметры во всех трёх лежат в пределах 10-200 мм.

Разрыв между классами по ошибке формы пятидесятикратный: 5λ против λ/10. Нужен ли он в конкретной схеме? Асферическая оптика класса Laser Grade оплачивается часами работы на MRF, и там, где хватает Precision, конструктор покупает не качество изображения.

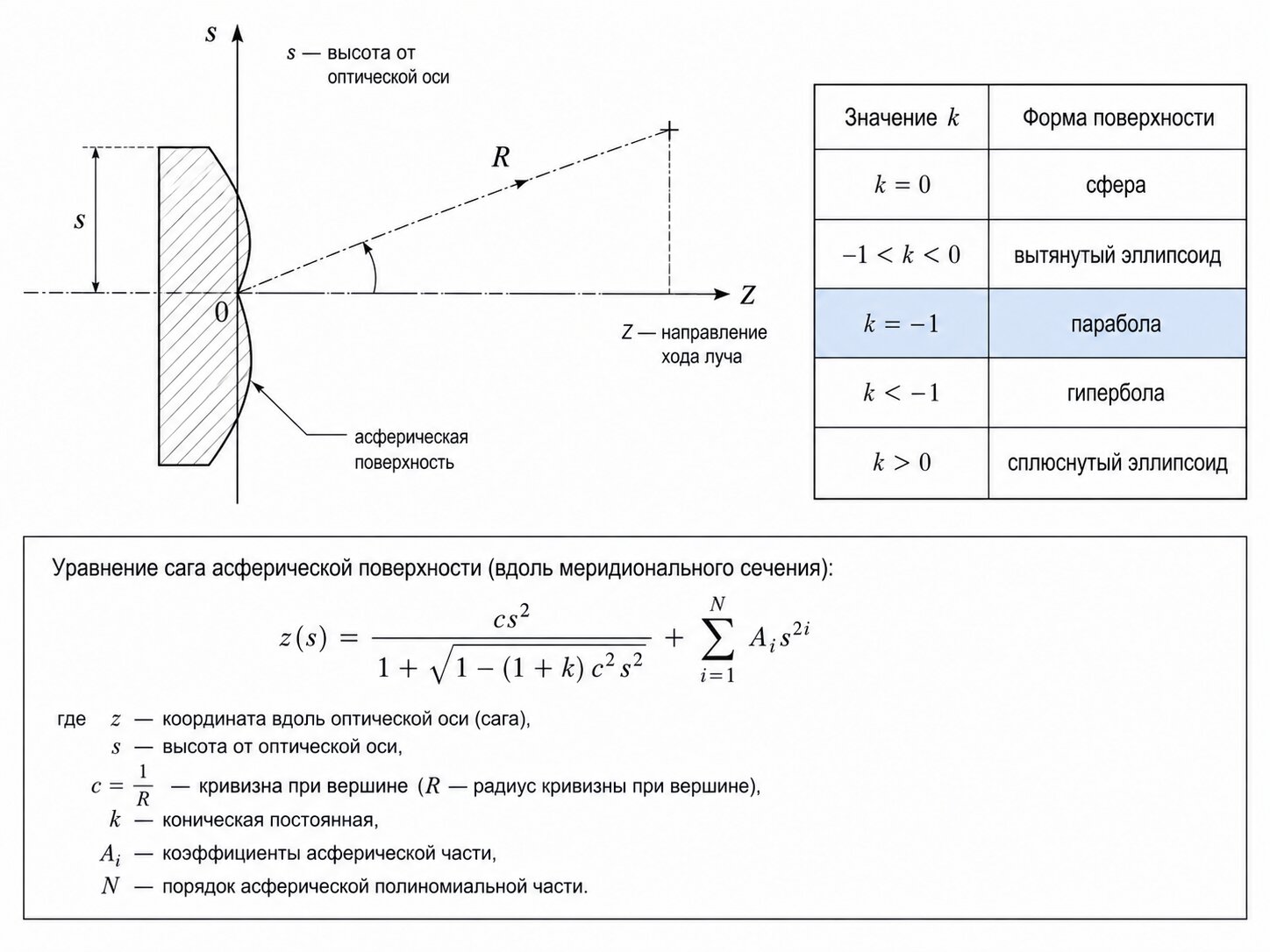

Как асферика задаётся на чертеже: уравнение сага, k и коэффициенты

Коническая постоянная k определяет форму поверхности: k = 0 — сфера, k = −1 — парабола, k < −1 — гипербола.

Асферическая оптика на чертеже задаётся не радиусом, а уравнением сага:

Z(s) = Cs² / [1 + √(1 − (1+k)C²s²)] + A₄s⁴ + A₆s⁶ + A₈s⁸ + …

• Z: стрелка прогиба (саг) вдоль оптической оси;
• s: радиальное расстояние от оси;
• C: кривизна при вершине, C = 1/R;
• k: коническая постоянная;
• A₄, A₆, A₈: асферические коэффициенты 4-го, 6-го и 8-го порядка.

Первое слагаемое описывает коникоид, сумма степенных членов добавляет отступление от него. Знак и величина k однозначно определяют тип поверхности.

Строка чертежа вида «R = 25.000 мм, k = −0.62, A₄ = 1.2·10⁻⁶ мм⁻³» читается так: радиус при вершине 25 мм, базовая поверхность вытянутый эллипсоид, полиномиальная добавка четвёртого порядка правит остаточное отступление от него.

Здесь же прячется прямой источник ошибок при обмене чертежами. В русской традиции меридиональное сечение коникоида записывают как y² = Ax + Bx², радиус при вершине r = A/2, а B играет роль конической постоянной, но знаки сдвинуты: B = −1 соответствует сфере, B = 0 параболе, B > 0 гиперболе.

Одна и та же цифра в двух нотациях означает разные поверхности: k = 0 это сфера, а B = 0 уже парабола.

В переписке с изготовителем нотацию оговаривают явно, международная запись k закреплена ISO 10110-12:2019. По ГОСТ 1807-75 выбираются только радиусы сферических поверхностей, к асферике он неприменим, поэтому профиль задают уравнением либо координатами точек.

Нормативная база: ГОСТы и ISO на асферические поверхности

С 01.01.2025 действует ГОСТ Р 71711-2024 «Оптика и фотоника. Детали оптические с асферическими поверхностями. Метод контроля асферических поверхностей с использованием осевых синтезированных голограммных оптических элементов». Метод устроен так: асферический волновой фронт, прошедший через контролируемую поверхность или отражённый от неё, преобразуется СГОЭ в сферический, после чего работают классические теневые и интерференционные схемы.

Условия контроля стандарт задаёт числами: погрешность интерферометра не более 0.03λ, длина когерентности лазера не менее 20 мм, температура (22 ± 5) °C, изменение температуры за цикл контроля не более 0.5 °C, разрешение матриц не менее 480×480. Сами голограммные элементы описывает ГОСТ Р 59737.

Остальные документы, которые ложатся на чертёж асферической оптики:

• ГОСТ Р 71008-2023, правила выполнения чертежей оптических деталей и систем, часть 1: нумерация поверхностей слева направо по ходу луча, поля А1 и А2, поле «материал», шероховатость по ГОСТ 2.309; гармонизирован с ISO 10110-1.
• ГОСТ 2.412-81 ЕСКД: по п. 1.6 положение асферической поверхности указывают текстом в технических требованиях, по п. 1.7 асферические поверхности на сборочных чертежах допускается штриховать тонкими линиями.
• ISO 10110-12:2019: простановка размеров и допусков асферических поверхностей и поверхностей низкого порядка симметрии, включая цилиндры и тороиды, со знаковыми соглашениями и системами координат; редакции 1997, 2007 с Amd 1:2013 и 2019.
• ГОСТ 23136-93: материалы оптические, общие технические условия.

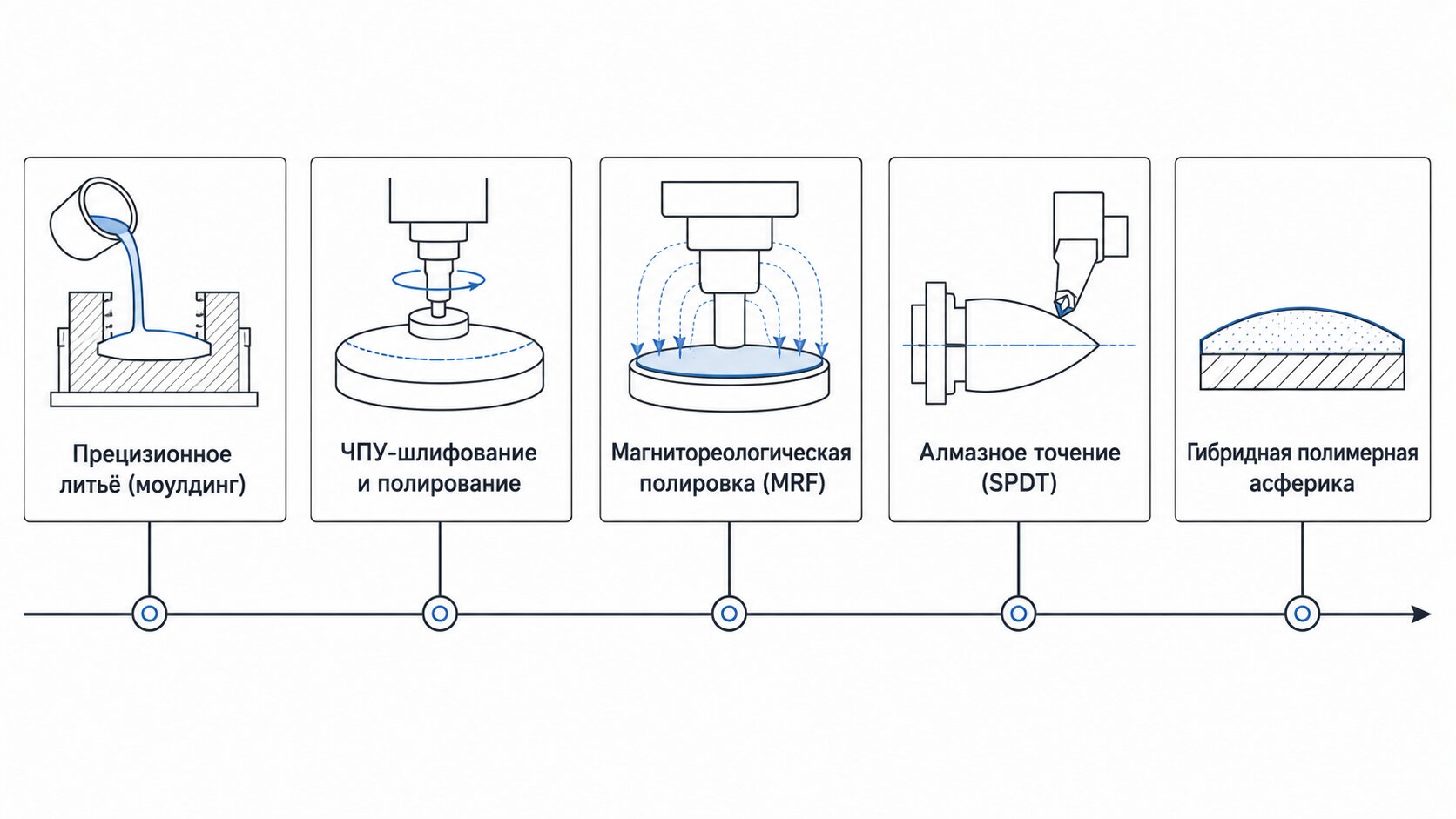

Как изготавливают асферическую оптику

Алмазное точение обрабатывает ИК-кристаллы и пластики, но не поддаётся стеклу — для него используют ЧПУ-полировку и MRF.

Пять технологий делят между собой всю асферическую оптику, и границы применимости у них жёсткие.

Числа по конкретным ИК-материалам после алмазного точения: германий Ge даёт профильную ошибку менее 0.2 мкм при Sa менее 1 нм (до 0.909 нм), селенид цинка ZnSe форму PV 0.222 мкм при Sa 3.98 нм и Ra 2.91 нм, кремний Si диаметром 30 мм точность формы не хуже 0.3 мкм при Ra не более 6 нм.

Российская практика для ИК-материалов сочетает алмазное точение с химико-механической полировкой и выходит на шероховатость Ra 3-5 нм.

Выбор метода почти всегда определяет не точность, а материал и тираж. Стекло исключает SPDT, ИК-кристаллы исключают классическое полирование крупным инструментом, а тираж в десятки штук исключает моулдинг с его оснасткой.

Контроль формы и что писать в ТЗ на асферическую деталь

Форму асферической оптики контролируют четырьмя способами. Интерферометр Тваймана-Грина с компенсатором показывает погрешность изготовления через интерференционные кольца и полосы. Схема с СГОЭ работает по ГОСТ Р 71711-2024.

Ультрапрецизионные станки алмазного точения несут встраиваемые измерительные системы: контактный и бесконтактный датчики, низкокогерентный интерферометр, расчёт отклонений формы прямо на станке с последующей коррекцией. В схеме MRF форма измеряется интерферометром до обработки, и съём материала ведётся по полученной карте.

Мы работаем с 2004 года и изготавливаем детали по чертежам и ТЗ заказчика, каждая партия проходит контроль качества перед отгрузкой. Общий порядок оформления заказа, от технического задания до приёмки партии, разобран в гайде по заказу ИК-оптики.

Чтобы расчёт стоимости не превратился в переписку на две недели, в ТЗ на асферическую оптику стоит сразу указать:

• уравнение профиля или таблицу координат точек;
• радиус при вершине и допуск на него в процентах;
• k и коэффициенты A₄…A₈ с явным указанием нотации (k по ISO 10110-12, не B);
• световой и полный диаметр;
• допуск формы P-V в долях λ с указанием длины волны;
• slope error, центрировку, чистоту поверхности;
• материал, требования к покрытию и рабочий диапазон;
• метод контроля и сторону, которая предоставляет компенсатор или СГОЭ.

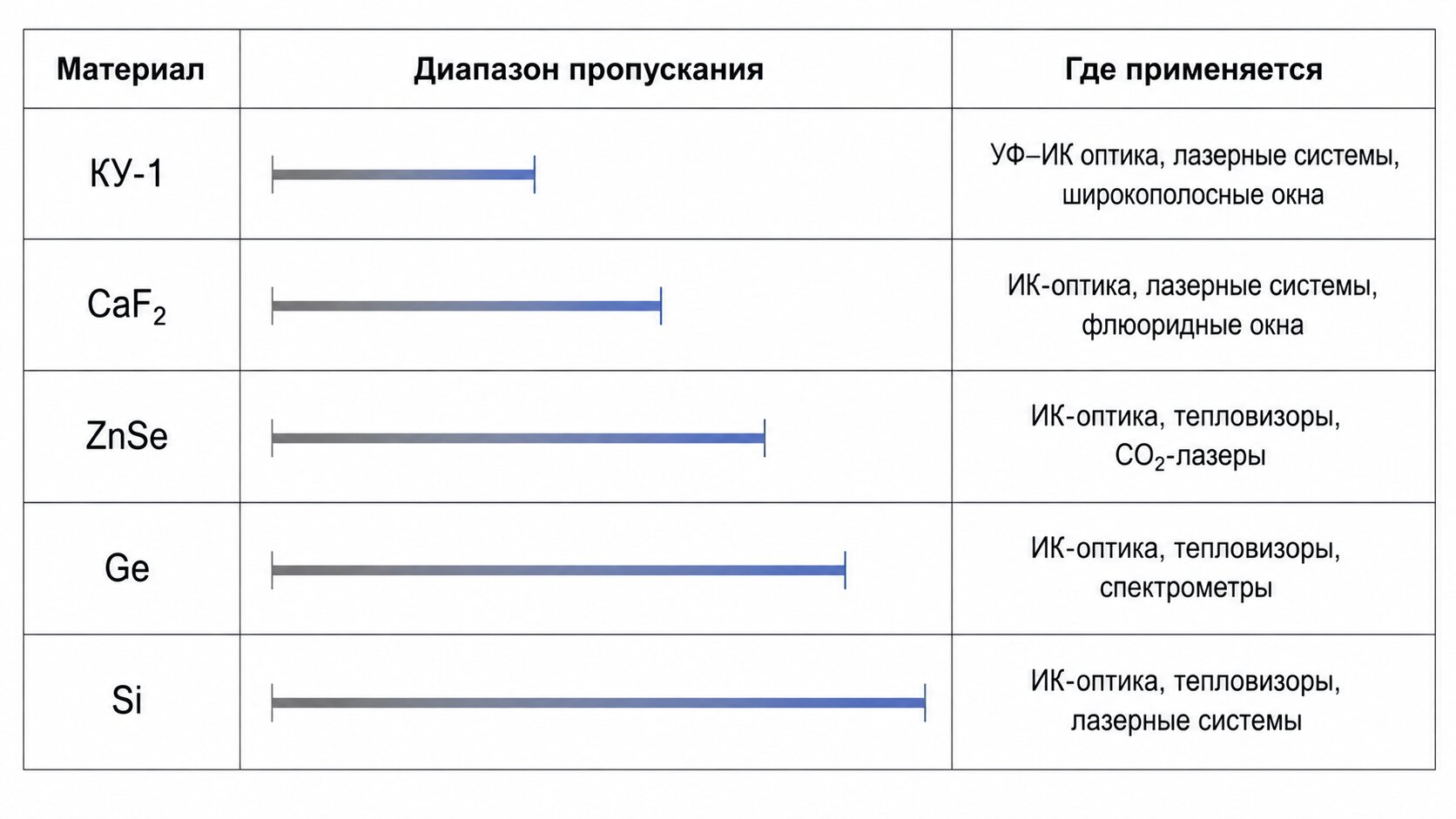

Материал, диапазон и применение: итоговая таблица выбора

Германий закрывает диапазон 8–14 мкм для тепловизионных объективов LWIR, кремний — диапазон MWIR.

Спектральный диапазон отсекает материалы раньше прочих критериев: за границей пропускания асферическая оптика бесполезна при любой точности формы.

Порядок выбора практичнее держать таким: сначала рабочий диапазон и материал, затем класс точности под аберрационный бюджет схемы, и только потом технология изготовления под серийность. Обратный порядок приводит к оснастке под деталь, которая не проходит по пропусканию. Асферическая оптика окупается там, где выигрыш по числу элементов и габаритам превышает разницу в цене между асферической и сферической позицией.

Частые вопросы

Сферическая линза и асферическая: в чём разница?

У сферической поверхности радиус кривизны постоянен по всей апертуре, у асферической он меняется вдоль радиуса и задаётся конической постоянной k с коэффициентами A₄, A₆, A₈. Сферическая аберрация заложена в геометрию сферы и не убирается ни точностью изготовления, ни юстировкой. Чем отличаются сферические линзы от асферических количественно: для Ø25 мм с f = 25 мм пятно на оси составляет 710.01 мкм против 1.43 мкм.

Что означает коническая постоянная k на чертеже асферической линзы?

Значение k задаёт тип базовой поверхности: k = 0 сфера, −1 < k < 0 вытянутый эллипсоид, k = −1 парабола, k < −1 гипербола, k > 0 сплюснутый эллипсоид. В русской записи y² = Ax + Bx² знаки сдвинуты, там сфере соответствует B = −1, а параболе B = 0. При обмене чертежами нотацию указывают явно, международная закреплена ISO 10110-12:2019.

Сколько сферических линз заменяет одна асферическая?

Одна асферическая поверхность заменяет 2-3 сферические линзы. В зум-объективах, где схема набирает 10 и более элементов, две асферические линзы снимают целую группу сферических. Би-асферические линзы с профилем на обеих сторонах дают ещё одну степень свободы при том же числе деталей.

Из каких материалов делают асферическую оптику для ИК-диапазона?

Германий Ge для LWIR 8-14 мкм, кремний Si для MWIR, селенид цинка ZnSe для CO₂-лазеров на 10.6 мкм, фторид кальция CaF₂ для широкополосных систем 0.13-11 мкм. Обычное оптическое стекло непрозрачно после 1-1.5 мкм, поэтому в тепловизорах применяют именно кристаллы. После алмазного точения германий выходит на профильную ошибку менее 0.2 мкм при Sa менее 1 нм.

Какими ГОСТами регламентируются асферические поверхности в России?

ГОСТ Р 71711-2024 задаёт метод контроля асферических поверхностей осевыми СГОЭ и действует с 01.01.2025. Правила выполнения чертежей закреплены ГОСТ Р 71008-2023 и ГОСТ 2.412-81 ЕСКД, где п. 1.6 требует указывать положение асферической поверхности текстом в технических требованиях. Простановку размеров и допусков описывает ISO 10110-12:2019.

Как контролируют форму асферической поверхности?

Форму асферической оптики проверяют тремя основными схемами: интерферометр Тваймана-Грина с компенсатором, контроль через синтезированные голограммные оптические элементы по ГОСТ Р 71711-2024 и измерение прямо на станке алмазного точения встроенными датчиками. Стандарт задаёт условия: погрешность интерферометра не более 0.03λ, длина когерентности лазера не менее 20 мм, температура (22 ± 5) °C с дрейфом не более 0.5 °C за цикл, разрешение матриц не менее 480×480.

Когда асферическая оптика не нужна?

Асферическая оптика не нужна при малой относительной апертуре, где сферическая аберрация укладывается в аберрационный бюджет схемы. Второй случай отказа: та же коррекция достигается склейкой или дополнительным сферическим элементом дешевле, чем изготовление одной асферической поверхности класса Precision с ошибкой формы 1λ. Третий: тираж не окупает индивидуальную оснастку, поскольку компенсатор или СГОЭ рассчитывается под конкретный профиль и на другую деталь не переносится.
