Что такое термическое усталостное разрушение

Содержание

Термическое усталостное разрушение — постепенное растрескивание материала под действием повторяющихся температурных напряжений при циклических нагревах и охлаждениях. Это частный случай малоцикловой усталости: разрушение наступает за 10²-10⁵ циклов, а не мгновенно.

Причина: стеснённое тепловое расширение при градиенте температур. Слои прогреваются неравномерно, расширяются с разной скоростью и упираются друг в друга. Возникают циклические упругопластические деформации, повреждения накапливаются от цикла к циклу, зарождаются и растут микротрещины вплоть до разрушения детали.

Термическая усталость и термоудар различаются механизмом. Термоудар разрушает деталь за один резкий перепад, термоусталость копит повреждения за многие циклы.

Главный параметр стойкости: коэффициент термического линейного расширения (ТКЛР, α). Термическое напряжение прямо пропорционально α, поэтому «прочный» материал с высоким расширением иногда служит в термоцикле хуже «мягкого» с низким. У кварцевого стекла α = 5.5×10⁻⁷ K⁻¹, примерно в 6 раз ниже боросиликата (33×10⁻⁷ K⁻¹), поэтому оно почти не подвержено термоусталости и держит перепад около 1000 °C. Дополняет картину интегральный критерий термостойкости R = σ·(1−ν)/(α·E): чем он выше, тем медленнее зарождаются трещины.

Термоусталость и термоудар — в чём разница

Различие двух механизмов короче всего описать так: одно разрушение против сотен циклов. Термоудар доламывает деталь за один резкий перепад: напряжение от мгновенного градиента превышает предел прочности, и трещина проходит через сечение сразу. Термоусталость работает иначе: каждый нагрев и охлаждение оставляет микроповреждение, эти повреждения копятся, и разрушение наступает за 10²-10⁵ циклов, когда пиковое напряжение цикла заметно ниже разрушающего.

Какой механизм доминирует, определяет амплитуда цикла. Если размах температуры велик и напряжение в одном перепаде выше прочности, материал гибнет от термоудара. Если амплитуда умеренная, но циклы повторяются тысячи раз, копится термоусталость. В отличие от термоудара, который разрушает изделие за один перепад, усталость требует времени и счёта циклов; подробнее о том, что такое термоудар кварцевого стекла.

Для инженерного расчёта различие принципиально. Стойкость к термоудару описывает критерий термостойкости R, а сопротивление термоусталости оценивают по размаху упругопластической деформации в цикле согласно ГОСТ 25.504-82 и профильному ГОСТ 25.505-85 (метод испытаний на малоцикловую усталость при термомеханическом нагружении). Материал с высоким R не гарантирует долговечности в термоцикле, если геометрия детали даёт большой градиент по толщине при каждом нагреве.

Механизм, как зарождаются и растут трещины

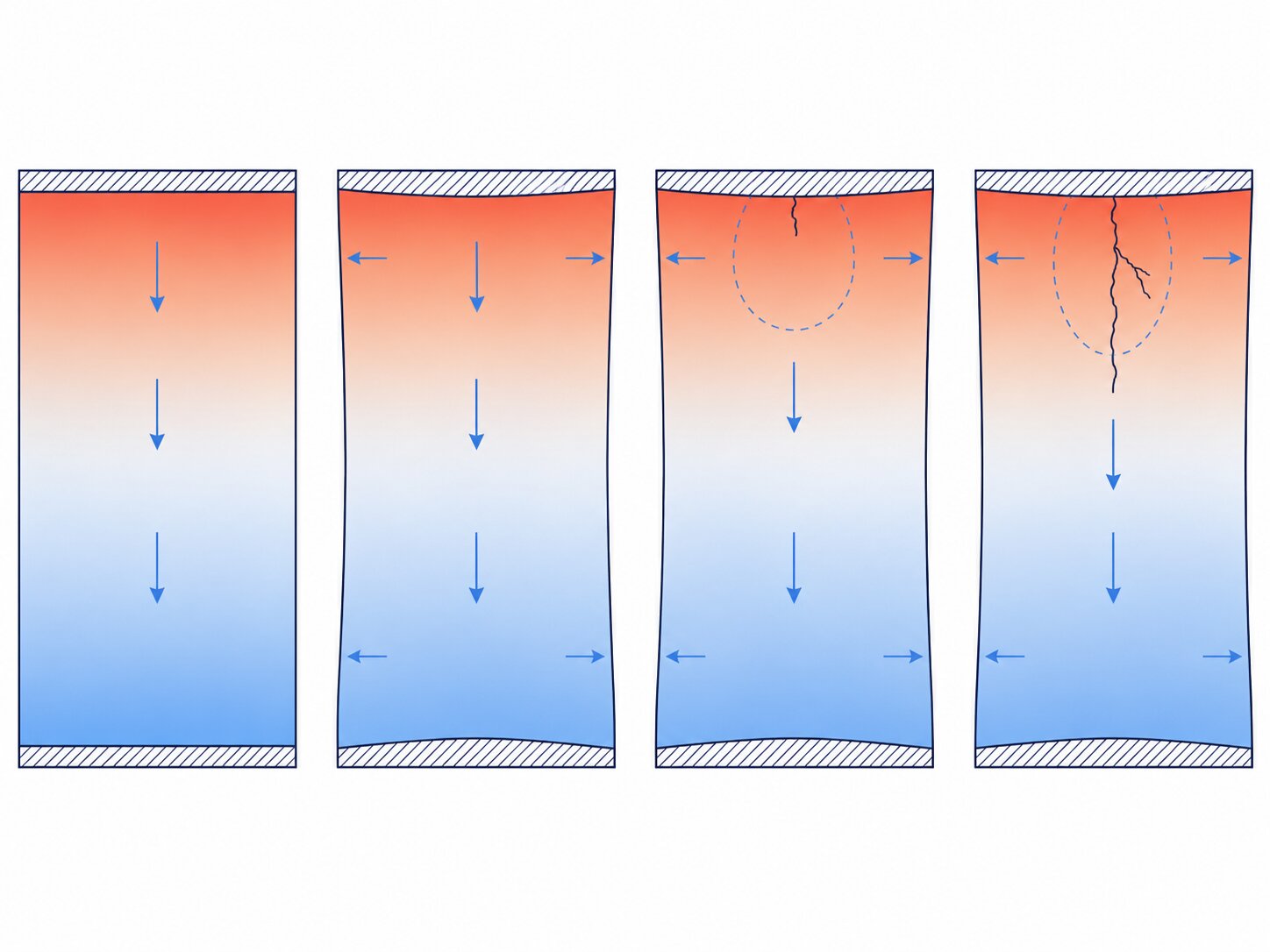

Схема механизма зарождения и роста трещин при термическом усталостном разрушении

Разрушение начинается там, где материал прогрет неравномерно. При быстром нагреве поверхность расширяется, а холодная сердцевина удерживает её: расширение стеснено, и в сечении появляются температурные напряжения. Каждый цикл нагрев/охлаждение меняет их знак: то сжатие, то растяжение. Так возникает малоцикловый характер термоусталости: разрушение накапливается за многие циклы, а не за один перепад.

Цепочку удобно разложить по стадиям:

1. Градиент температур. Между поверхностью и глубиной сечения возникает перепад ΔT; чем он больше, тем сильнее рассогласование деформаций.
2. Стеснённое расширение. Слои материала хотят расшириться на разную величину, но связаны в одном теле. Свободному тепловому расширению мешает соседний, менее прогретый объём.
3. Циклические упругопластические деформации. Напряжение превышает предел текучести, и в зонах концентрации появляется пластическая деформация. При термоциклировании её размах повторяется цикл за циклом.
4. Накопление повреждений. Каждый цикл оставляет необратимый след: движение дислокаций, микропоры, локальное разрыхление структуры. Повреждения суммируются.
5. Зарождение микротрещин. Когда накопленная деформация исчерпывает ресурс пластичности, у поверхности или в концентраторе напряжений открывается первая трещина.
6. Рост до разрушения. Дальше трещина подрастает на малую величину за каждый термоцикл. Сечение слабеет, напряжение в вершине трещины растёт, процесс ускоряется вплоть до долома.

Скорость всей цепочки задаёт размах упругопластической деформации в цикле: удвоение размаха сокращает ресурс в разы. Влияет и максимальная температура полуцикла, и длительность выдержки: при высокой температуре к механическому повреждению добавляется ползучесть, и трещина растёт быстрее. Где начинается разрушение? Как правило, в концентраторах: галтелях, острых кромках, следах обработки, поверхностных микротрещинах.

У хрупких материалов вроде кварцевого стекла и технической керамики стадия пластики почти отсутствует. Размах упругопластической деформации ничтожен, зато любое поверхностное напряжение сразу работает на раскрытие дефекта. Трещина зарождается на микроцарапине и идёт в рост без стадии накопления, по такому же сценарию развивается растрескивание кварцевой колбы при неравномерном прогреве. Практический вывод здесь другой: термическое усталостное разрушение у хрупких материалов определяется не запасом прочности, а способностью гасить сами температурные напряжения.

Факторы, определяющие скорость разрушения

Ресурс изделия в термоцикле меняется на порядки при сдвиге всего одного параметра. Скорость накопления повреждений при циклических температурах задают шесть величин, и работают они не по отдельности, а в связке.

• Размах упругопластической деформации в цикле. Ведущий фактор: чем шире амплитуда деформации за один нагрев-охлаждение, тем быстрее зарождается микротрещина. Именно размах, а не абсолютная температура, определяет число циклов до разрушения в области 10²-10⁵.
• Максимальная температура цикла. С её ростом падает предел текучести материала, активируется ползучесть, ускоряются диффузионные процессы у вершины трещины. Для кварцевого стекла выше 1100 °C добавляется кристобалитизация: переход стеклофазы в кристобалит с объёмным скачком.
• Длительность и скорость цикла. Быстрый нагрев не даёт температуре выровняться по сечению, градиент растёт, напряжения подскакивают. Медленный подъём и выдержка снижают размах деформации.
• Градиент температур по сечению. Стеснённое расширение возникает именно из-за разницы температур между слоями. Нет градиента, нет и термического напряжения, каким бы ни был перепад во времени.
• ТКЛР материала (α). Термическое напряжение прямо пропорционально α. Кварцевое стекло с α = 5.5×10⁻⁷ K⁻¹ генерирует при том же градиенте заметно меньшее напряжение, чем боросиликат (33×10⁻⁷).
• Толщина стенки и геометрия. Толстая стенка удерживает больший перепад по сечению, поэтому копит большее напряжение. Острые кромки, резкие переходы, каналы под патрубки работают концентраторами: трещина стартует там раньше, чем в гладкой зоне.

ТКЛР и критерий термостойкости R — что реально определяет стойкость

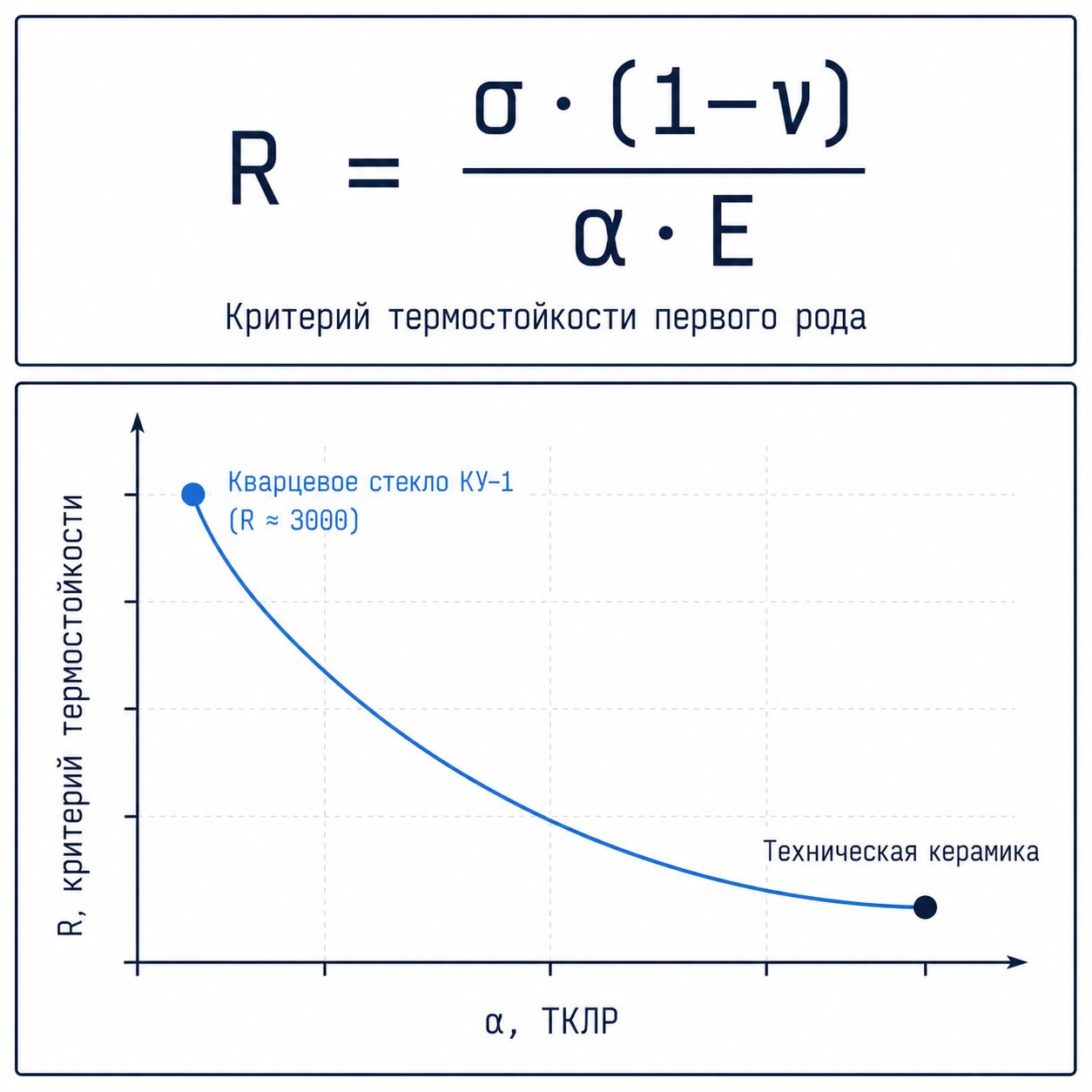

Диаграмма критерия термостойкости R и его зависимости от коэффициента теплового расширения

Материал с пределом прочности 300 МПа может трескаться в термоцикле быстрее, чем «мягкий» с прочностью втрое ниже. Причина в том, что стойкость к зарождению трещин задаёт не прочность сама по себе, а сочетание четырёх параметров. Их сводит воедино критерий термостойкости первого рода:

R = σ·(1−ν)/(α·E)

Здесь σ: предел прочности, ν: коэффициент Пуассона, α: коэффициент термического линейного расширения (ТКЛР), E: модуль упругости. Чем выше R, тем больший перепад температур материал выдержит до появления первых трещин.

Ключевая величина в знаменателе: α. Термическое напряжение, возникающее при стеснённом расширении, прямо пропорционально ТКЛР: удвоили α, значит удвоили напряжение при том же градиенте. Поэтому снижение α работает эффективнее, чем наращивание прочности.

Высокий модуль упругости E тоже вреден: жёсткий материал слабее гасит деформацию, напряжение растёт. Множитель (1−ν) вносит поправку на стеснение по трём осям. Для большинства хрупких материалов ν лежит в узком диапазоне 0.15-0.25 и погоды не делает.

По данным Morgan Technical Ceramics и публикаций на ScienceDirect, thermal shock parameter R остаётся базовой мерой сопоставления материалов по стойкости к термоудару и термоциклу (от технической керамики до кварцевого стекла).

Кварцевое стекло показывает, как сопротивление термическому усталостному разрушению работает на практике. Его предел прочности скромный, около 109 МПа, заметно ниже, чем у корунда или карбида кремния. Но α = 5.5×10⁻⁷ K⁻¹, и за счёт крайне низкого расширения критерий R достигает порядка 3000, на порядок выше, чем у плотной технической керамики Al₂O₃.

На практике это задаёт правило подбора материала. Два изделия с одинаковой прочностью, но разным α поведут себя в термоцикле по-разному: то, у которого ТКЛР ниже, накопит меньше напряжений за цикл и прослужит дольше. Прочность отвечает за то, выдержит ли материал уже возникшее напряжение. А ТКЛР определяет, насколько большим это напряжение вообще станет. Именно поэтому сравнение материалов по одному пределу прочности вводит в заблуждение, а расчёт через R даёт корректный порядок стойкости.

Почему кварцевое стекло почти не подвержено термоусталости

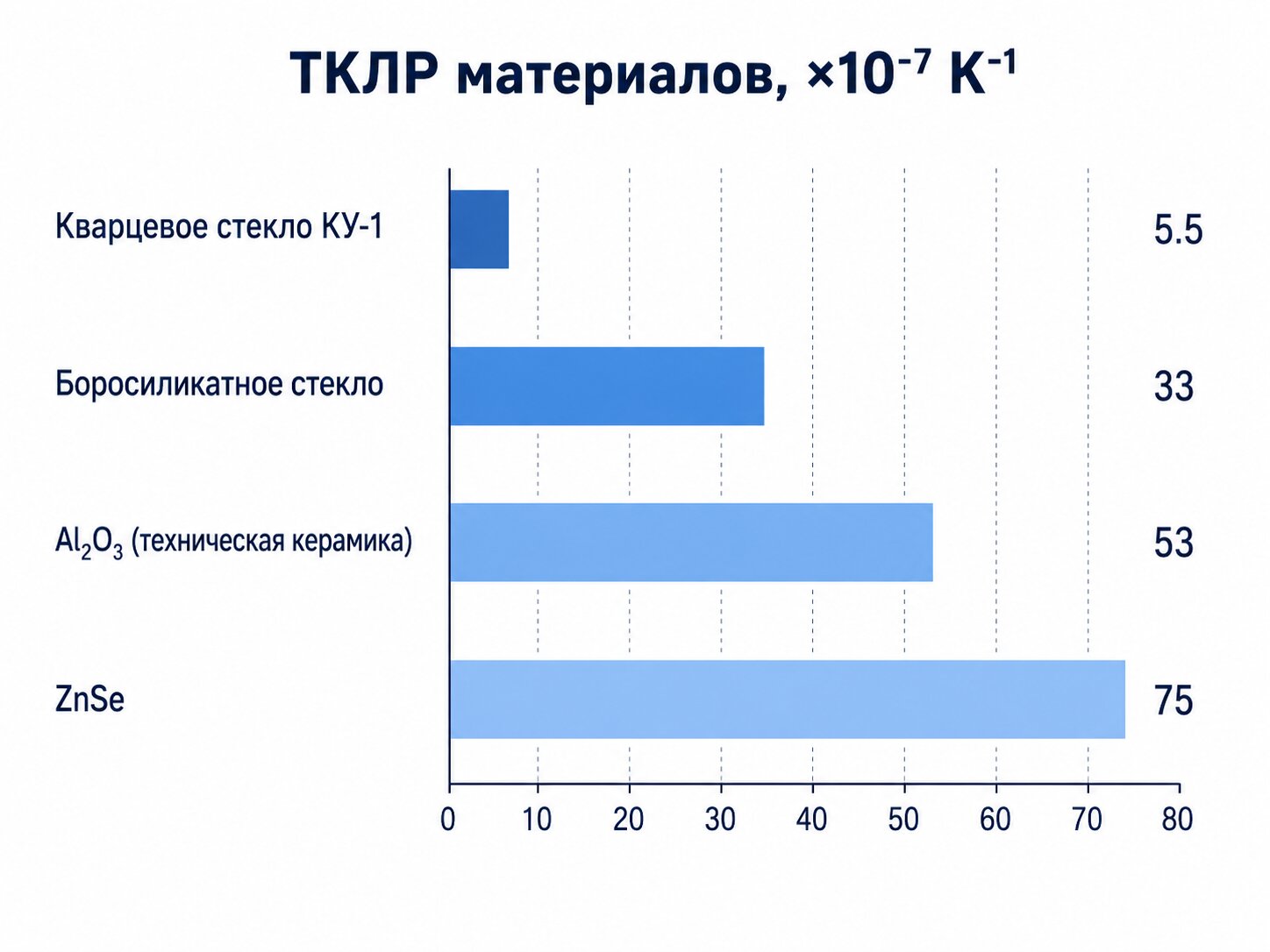

Сравнение коэффициента термического линейного расширения кварцевого стекла и других материалов

Коэффициент термического линейного расширения кварцевого стекла составляет 5.5×10⁻⁷ K⁻¹. У боросиликата он равен 33×10⁻⁷ K⁻¹, то есть примерно в шесть раз выше. Поскольку термическое напряжение прямо пропорционально α, при одном и том же перепаде температур в кварце возникает в шесть раз меньшее напряжение, и повреждения по циклам накапливаются во столько же раз медленнее.

Отражается это и на допустимом перепаде. Кварцевое стекло выдерживает резкий сброс порядка 1000-1080 °C, тогда как обычное силикатное держит всего 90-170 °C. Рабочая температура марок КУ-1 и КВ доходит до 1200 °C, размягчение начинается при 1550 °C. Такое сочетание низкого α и высокой рабочей температуры и делает стекло из чистого диоксида кремния SiO₂ почти нечувствительным к термоциклированию.

Согласно ГОСТ 15130-86, кварцевое стекло оптическое выпускается в марках КУ-1, КУ-2, КВ и КИ; параметры α и рабочей температуры у них близки, различие идёт по спектральному пропусканию.

У кварца есть свой предел, и лежит он не в области напряжений, а в структуре. При длительной работе выше 1100 °C стеклофаза постепенно кристаллизуется, переходит в кристобалит. Сама по себе кристаллизация не разрушает изделие, опасна инверсия кристобалита при охлаждении: она идёт со скачком объёма, и на границах закристаллизовавшихся зон возникают микротрещины. Эти трещины и становятся очагами термоусталостного разрушения. Поэтому ресурс кварцевого изделия в термоцикле ограничивает не прочность стекла, а порог кристобалитизации: держать длительный режим выше 1100 °C нежелательно, даже когда до размягчения остаётся ещё 400 °C запаса.

Где термоусталость критична — детали и отрасли

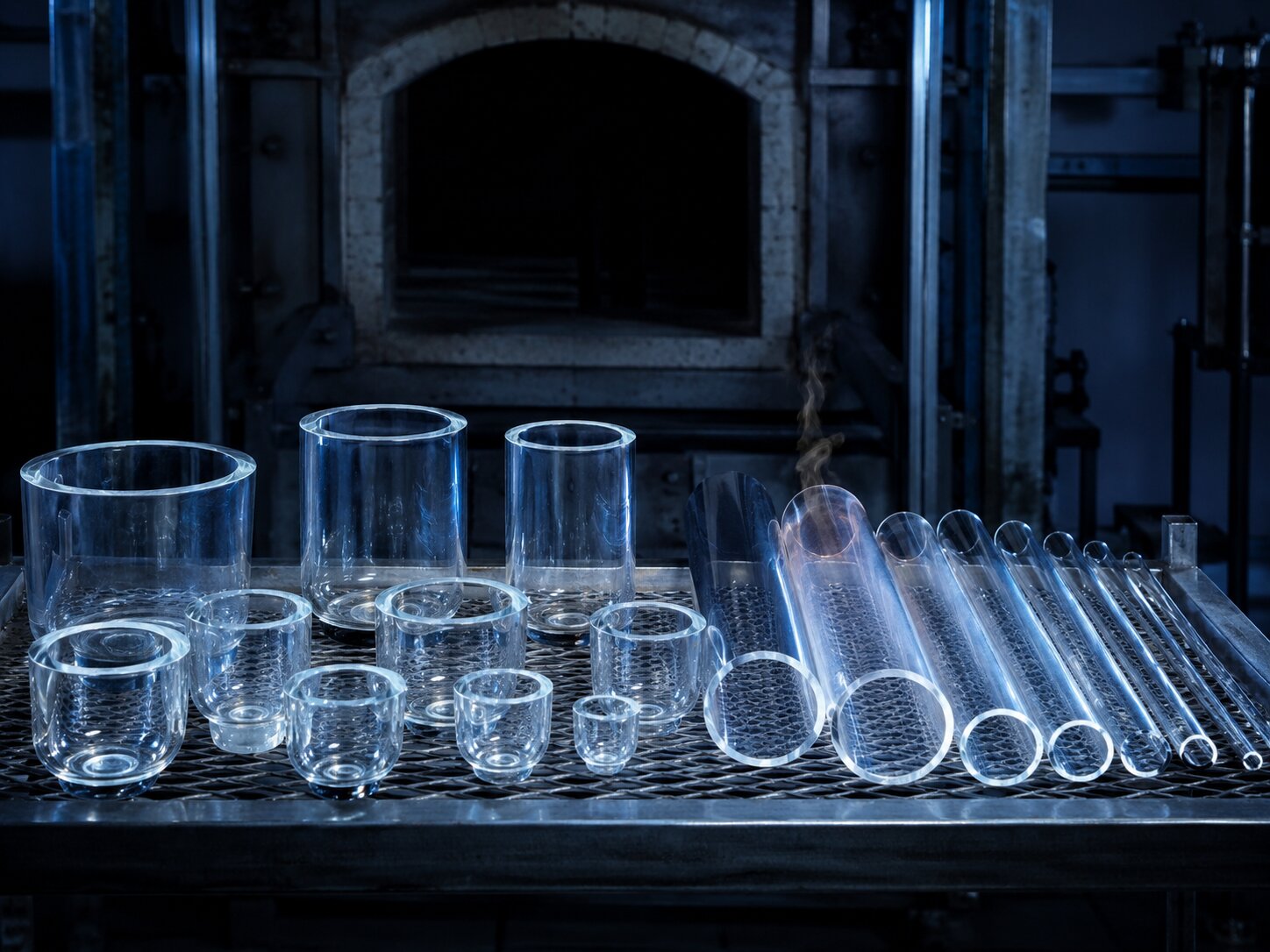

Кварцевые трубки и тигли в промышленной печи — изделия под риском термической усталости

Больше всего от циклических температурных напряжений страдают узлы, которые за смену проходят десятки нагревов и охлаждений. Здесь счёт идёт на 10²-10⁵ циклов до появления сетки трещин, и термическое усталостное разрушение оборачивается то остановкой печи, то разрушением двигателя в полёте.

Энергетика и авиация (металлы, жаропрочные сплавы)

• лопатки и диски газовых турбин: кромки прогреваются быстрее тела лопатки, градиент по сечению даёт термоциклическое нагружение при каждом пуске-остановке;
• камеры сгорания и жаровые трубы: пульсации пламени создают локальные перепады в сотни градусов;
• детали авиадвигателей: форсунки, сопловые аппараты, работающие в режиме «взлёт-крейсер-посадка»;
• компоненты ядерных реакторов: оболочки и коллекторы при изменении мощности;
• изложницы и штампы горячей штамповки: контакт с расплавом или заготовкой при 900-1200 °C, затем охлаждение.

Печи и лаборатории (кварц и техническая керамика)

• кварцевые трубки печей: реакторы диффузионных и трубчатых печей, где садка нагревается и остывает по несколько раз в сутки;
• тигли: кварцевые и корундовые (Al₂O₃), выдерживающие плавку с последующей выгрузкой;
• смотровые стёкла: кварцевое смотровое стекло тип Г в аппаратах с наблюдением за горячей средой;
• чехлы для термопар и корундовые лодочки: прямой контакт с зоной нагрева при частой смене режима.

В кварцевой группе выбор упирается в низкий ТКЛР (5.5×10⁻⁷ K⁻¹): именно он определяет, сколько циклов проживёт изделие до термического усталостного разрушения.

Как продлить срок службы изделия в термоцикле

Ресурс изделия в режиме частых нагревов и охлаждений задаёт не предел прочности материала, а критерий термостойкости R и допустимый градиент по толщине стенки. Термическое напряжение растёт вместе с перепадом температур внутри тела и с ТКЛР: чем толще стенка, тем больше разница температур между наружным и внутренним слоем в момент нагрева, тем выше напряжение.

Поэтому тонкостенная кварцевая трубка с α = 5.5×10⁻⁷ K⁻¹ переживает больше циклов, чем «прочное» толстостенное изделие из материала с высоким α: прогрев по сечению у неё равномернее, а размах деформации в цикле меньше.

Прочность здесь вторична: керамика с пределом в разы выше кварцевого стекла проигрывает ему по числу циклов до термического усталостного разрушения из-за α на порядок больше.

Когда мы подбираем материал под режим термоциклирования (кварцевые трубки печей, тигли, смотровые стёкла), считаем не только рабочую температуру, но и скорость её изменения и градиент по стенке. Для тиглей, работающих у порога 1100 °C, отдельно закладываем ограничение по времени выдержки. Длительная работа выше 1100 °C запускает кристобалитизацию: переход стеклофазы SiO₂ в кристобалит, инверсия которого при остывании даёт объёмный скачок и микротрещины.

Что реально продлевает ресурс:

• Снизить градиент: уменьшить толщину стенки там, где прочность позволяет, тогда меньше перепад по сечению и меньше напряжение.
• Выбрать низкий α: кварцевое стекло КУ-1/КВ вместо боросиликата (33×10⁻⁷ K⁻¹) при равной геометрии живёт в термоцикле кратно дольше.
• Ограничить максимальную T: ниже порога кристобалитизации (1100 °C) при длительных выдержках, оставив пиковые 1200 °C для кратковременных.
• Контролировать скорость цикла: плавный нагрев и охлаждение снижают мгновенный градиент и размах упругопластической деформации.
• Убрать концентраторы: увеличить радиусы скруглений, исключить резкие переходы сечения и острые кромки, где зарождаются трещины.

Сравнение материалов по стойкости к термоусталости — итог

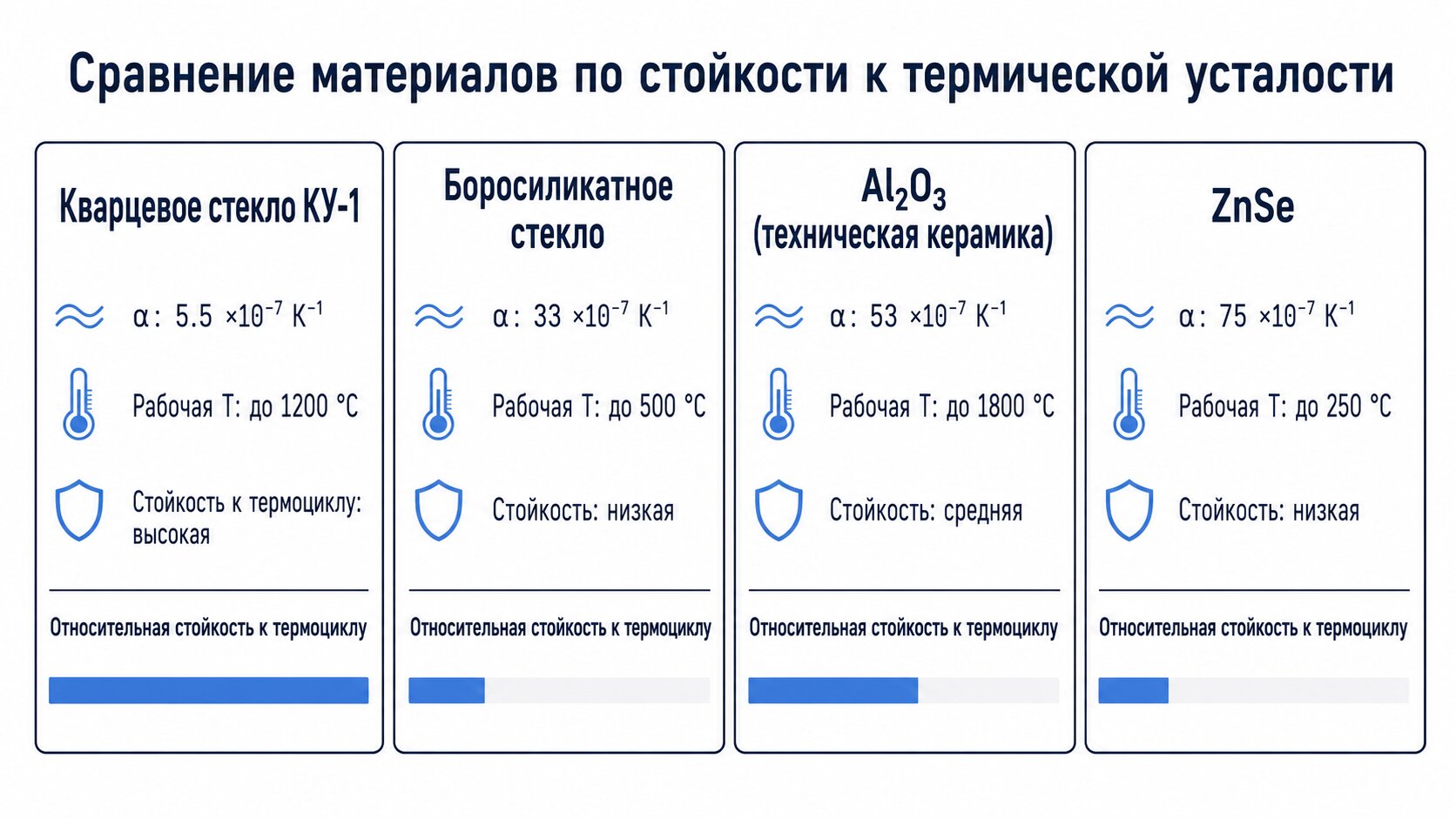

Сравнительная таблица материалов по стойкости к термическому усталостному разрушению

Разница в стойкости к термическому усталостному разрушению между четырьмя материалами задаётся в первую очередь коэффициентом термического линейного расширения. Термическое напряжение прямо пропорционально α, поэтому материал с α = 5.5×10⁻⁷ K⁻¹ набирает при том же перепаде в разы меньшее напряжение, чем материал с α = 75×10⁻⁷ K⁻¹.

В основе выбора для режима термоциклирования лежит не предел прочности, а сочетание низкого α и достаточного критерия термостойкости R под конкретный режим. Корунд как техническая керамика держит 1800 °C, но при резком перепаде его высокий α (53×10⁻⁷ K⁻¹) даёт напряжение на порядок выше, чем у кварцевого стекла. Если деталь работает в частых циклах нагрев/охлаждение, кварцевое стекло КУ-1 выигрывает у более «прочных» и более жаростойких материалов именно за счёт крайне низкого α и вытекающего из него R. ZnSe и подобные ИК-материалы под термоцикл не рассчитаны: их выбирают по спектру, а не по стойкости к перепадам.

Частые вопросы

Чем термическая усталость отличается от термоудара?

Термоудар разрушает материал за один резкий перепад температуры: напряжение от неравномерного нагрева сразу превышает предел прочности. Термическая усталость накапливает повреждения постепенно, за 10²-10⁵ циклов нагрева и охлаждения, когда каждый отдельный перепад безопасен, но микротрещины растут от цикла к циклу. Механизм зарождения трещин один: стеснённое тепловое расширение при градиенте температур. А вот сценарий отказа разный: мгновенный против накопительного.

За сколько циклов разрушается материал при термоусталости?

Термическая усталость относится к малоцикловой усталости, и разрушение наступает в диапазоне 10²-10⁵ циклов. Точное число зависит от размаха упругопластической деформации в цикле, максимальной температуры и градиента по толщине стенки. Чем больше перепад в одном цикле, тем ближе отказ к нижней границе, к сотням циклов; мягкий режим сдвигает ресурс к десяткам тысяч.

Как коэффициент теплового расширения влияет на термоусталость?

Термическое напряжение прямо пропорционально коэффициенту линейного расширения (ТКЛР, α): вдвое меньший α даёт вдвое меньшее напряжение при том же перепаде температур. Поэтому материал с низким α накапливает повреждения медленнее и выдерживает больше термоциклов. Именно α, а не абсолютная прочность, чаще определяет, кто переживёт термоцикл: «прочный» материал с высоким расширением может проиграть «мягкому» с низким.

Почему кварцевое стекло устойчиво к термоусталости?

У кварцевого стекла КУ-1 коэффициент линейного расширения α = 5.5×10⁻⁷ K⁻¹, примерно в 6 раз ниже, чем у боросиликата (33×10⁻⁷ K⁻¹). Низкий α даёт малое термическое напряжение, а критерий термостойкости R достигает ~3000, на порядок выше технической керамики, несмотря на умеренную прочность около 109 МПа. Выдерживаемый перепад для кварцевого стекла ~1000-1080 °C против 90-170 °C у обычного стекла, рабочая температура доходит до 1200 °C.

Какие детали чаще всего страдают от термической усталости?

В энергетике и авиации это лопатки и диски газовых турбин, камеры сгорания, детали авиадвигателей и компоненты реакторов, то есть металлы в режиме частых пусков и остановов. В печном и лабораторном оборудовании термоусталость подтачивает нагревательные печи, изложницы, штампы горячей штамповки. В нише кварцевого стекла риск несут трубки печей, тигли и смотровые стёкла, работающие в цикле нагрев/охлаждение.

Как продлить срок службы изделия в режиме термоциклирования?

Ресурс определяется не пределом прочности, а критерием термостойкости R и допустимым градиентом по толщине. Снижайте перепад и скорость нагрева/охлаждения, выбирайте марку с низким α (кварцевое стекло вместо боросиликата), убирайте концентраторы напряжений (острые кромки и малые радиусы). Для кварцевых изделий держите температуру ниже порога кристобалитизации (~1100 °C): при длительной работе выше стеклофаза переходит в кристобалит, инверсия которого даёт объёмный скачок и микротрещины.

Отказ в термоцикле — это не поломка «однажды», а арифметика накопленных повреждений: чем ниже α и градиент, тем дольше изделие набирает свои 10²-10⁵ циклов. Для оборудования с частыми нагревами и охлаждениями выбор марки, толщины стенки и геометрии по критерию R даёт больший ресурс, чем ставка на голую прочность материала.
