Боросиликатное смотровое стекло по DIN 7081

Содержание

Боросиликатное смотровое стекло по DIN 7081 выпускают как продолговатую закалённую пластину из боросиликатного стекла с низким ТКЛР (класс 3.3 по ISO 3585 или близкие фирменные марки) для указателей уровня под давлением: рифлёное держит до 3,5 МПа (35 бар), гладкое со слюдяной прокладкой до 12 МПа в паре и до 16 МПа в углеводородах при температуре до 280 °C (300 °C со слюдой).

Полное название стандарта в переводе: «Стёкла смотровые продолговатые закалённые из боросиликатного стекла для работы под давлением, без ограничения применения в условиях низких температур» (нем. Lange Schauglasplatten aus Borosilicatglas für Druckbeanspruchung ohne Begrenzung im Tieftemperaturbereich); действующая редакция принята в мае 1999 года. Стекло DIN 7081 выпускают в двух исполнениях: рефлексионное (рифлёное, с призматическими рисками под 90°, известное как стекло Клингера) и транспарантное (гладкое, известное как стекло Дюранса). Стандартная серия: сечение 34×17 мм, номера 0–11, длины 95–400 мм.

Российский ГОСТ 1663-2016 нормирует те же изделия: степень закалки (865 ± 55) нм/см, стойкость к перепаду температур не менее 220 °C, водостойкость не ниже класса 1/98, обозначения по давлению «до 3,5 МПа» и «свыше 3,5 до 16 МПа».

Предел 12 МПа в паре для гладкого стекла взят из этого же стандарта; MAXOS для DIN 7081 даёт 103 бар при 320 °C со слюдой. Типы смотровых стёкол по ГОСТ 21836 (А, Б, В, Г) разобраны в обзоре типы смотровых стёкол по ГОСТ 21836.

Формулировка «без ограничения при низких температурах» означает, что стандарт не задаёт нижнего предела рабочей температуры: закалённое боросиликатное стекло 3.3 с ТКЛР 3,3×10⁻⁶ K⁻¹ при охлаждении прочности не теряет.

Где применяют боросиликатные смотровые стёкла под давлением

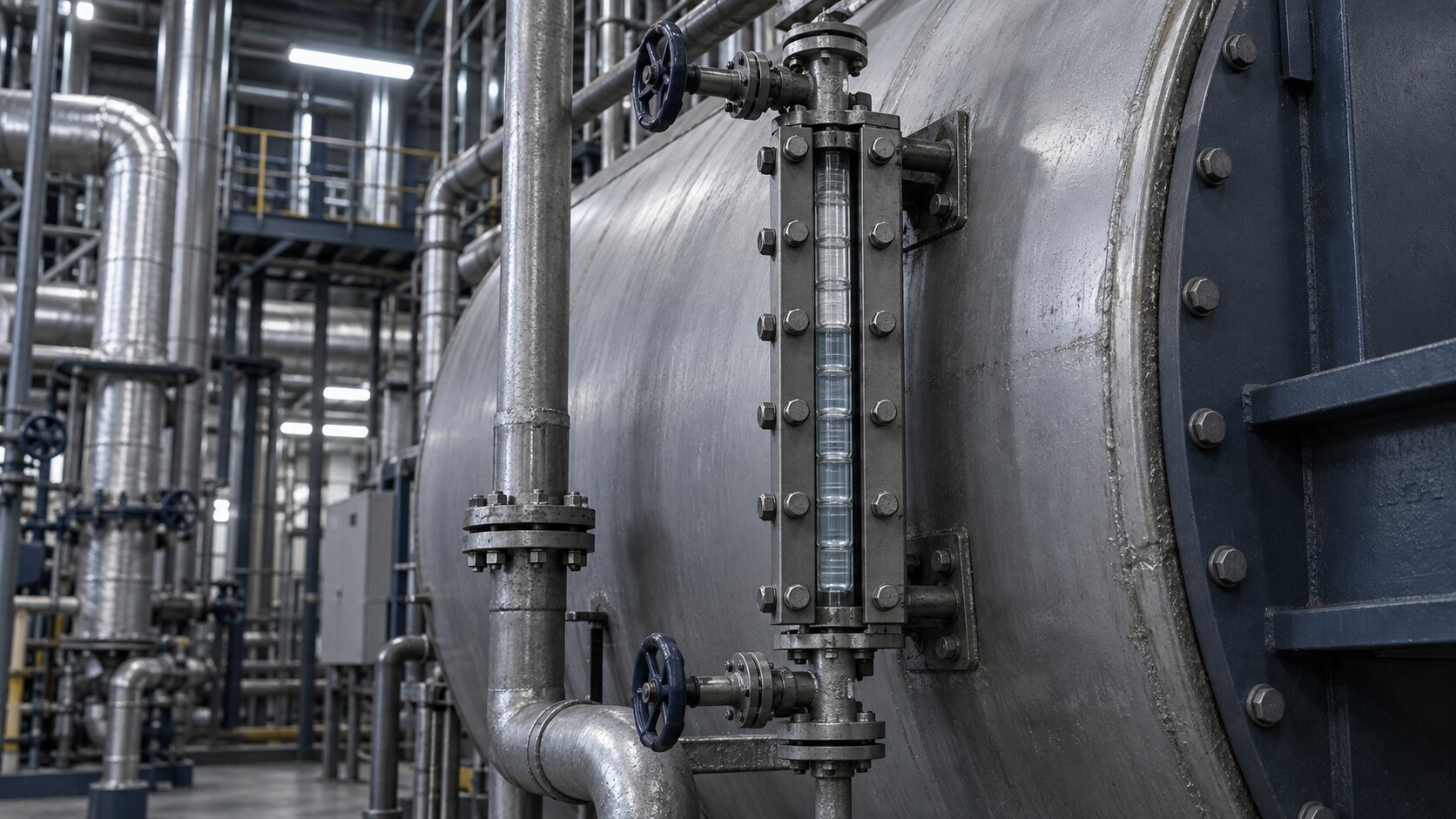

Узел указателя уровня на барабане котла — типовая точка применения закалённого боросиликатного стекла в энергетике.

До 3,5 МПа в паре и воде работает рифлёное стекло, свыше 3,5 и до 12 МПа в паровых котлах ставят гладкое со слюдяной прокладкой из мусковита по ГОСТ 13752-86, а углеводороды до 16 МПа при температуре не выше 100 °C выдерживает гладкое без слюды. По этим границам смотровое стекло для работы под давлением и подбирают под конкретный узел.

• Рамочный указатель уровня барабана парового котла, пар и вода до 3,5 МПа → рифлёное (рефлексионное).
• Барабан котла свыше 3,5 до 12 МПа → гладкое (транспарантное) со слюдяной прокладкой; выше 6 МПа (60 бар) щелочная котловая вода травит стекло, поэтому ставят двухцветные указатели со слюдяной защитой.
• Деаэратор и сепаратор пара до 3,5 МПа → рифлёное.
• Ёмкости и колонны нефтехимии, нефтепродукты до 16 МПа при температуре до 100 °C → гладкое без слюды.
• Реактор с перемешивающим устройством (требования к смотровым стёклам задаёт ГОСТ 20680-2002) → гладкое, класс по давлению аппарата.
• Котельные Севера при −40…−50 °C наружного воздуха, где стекло остывает при останове → боросиликатное смотровое стекло любого исполнения, профиль по давлению.

Длину задаёт п. 264 ФНП ОРПД (приказ Ростехнадзора от 15.12.2020 № 536): высота прозрачного элемента указателя уровня воды должна превышать допускаемые пределы уровня не менее чем на 25 мм с каждой стороны. Отсюда и номер в серии 34×17 мм. В повторных закупках энергетики мы чаще всего отгружаем № 6 (250×34×17 мм). Стёкла этой серии подходят под указатели уровня Klinger и Bonetti.

Свойства закалённого боросиликатного стекла 3.3: физика, химическая стойкость, предельные режимы

Физические характеристики

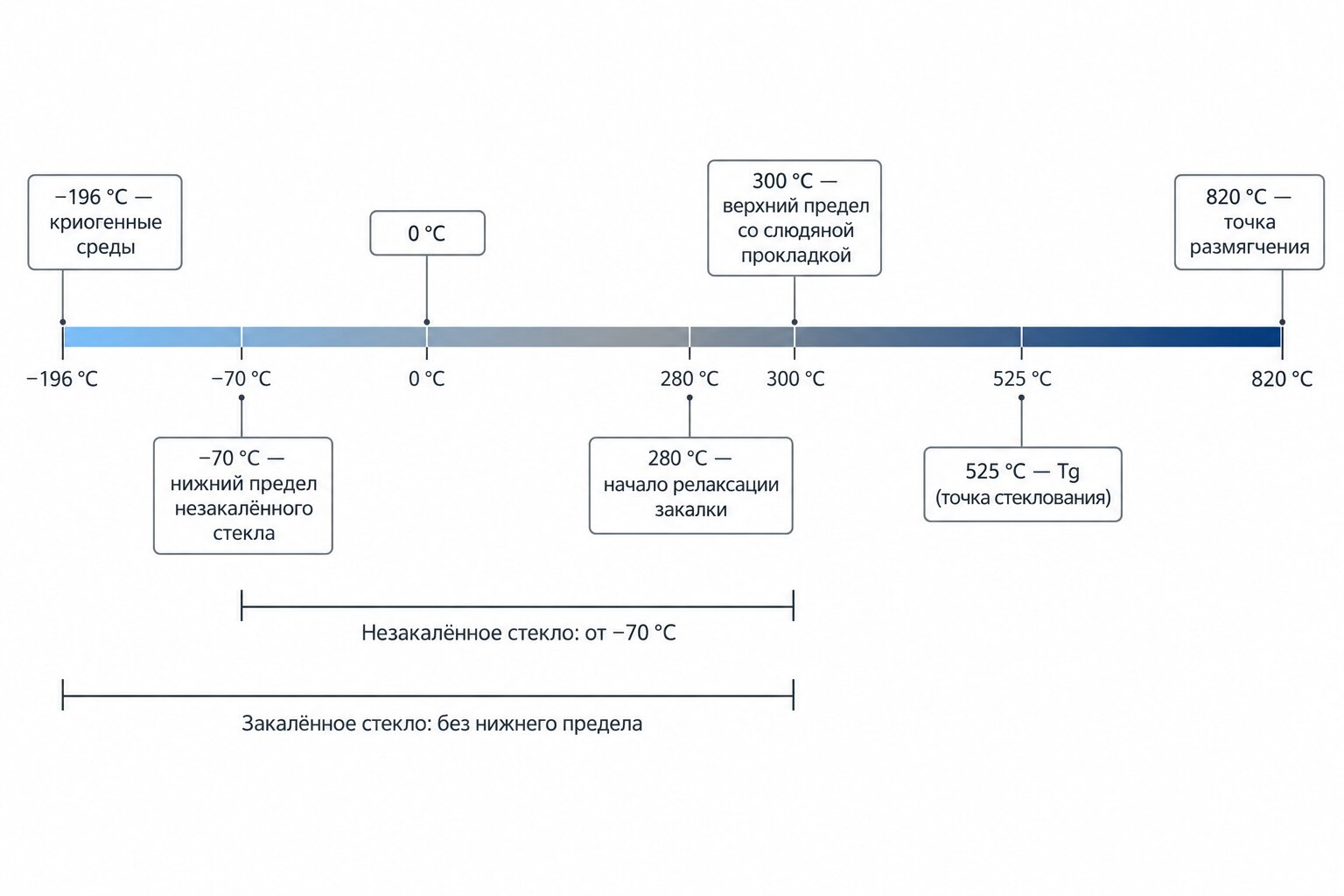

Температурная шкала работоспособности боросиликатного стекла 3.3 — от криогенных −196 °C до точки размягчения 820 °C.

Паспорт Borofloat 33 (SCHOTT) приводит для боросиликатного стекла 3.3 состав 81 % SiO₂, 13 % B₂O₃, 4 % Na₂O + K₂O и 2 % Al₂O₃. Отечественный аналог содержит больше оксида бора: SiO₂ 73,7 %, B₂O₃ 17,3 %, Na₂O 4,1 %.

Плотность в обоих случаях 2,2 г/см³, ТКЛР (3,3 ± 0,1)×10⁻⁶ K⁻¹ в диапазоне 20–300 °C по ISO 3585:1998. Цифра 3.3 в названии материала обозначает как раз этот коэффициент. Фирменные марки для смотровых стёкол отличаются от лабораторного 3.3: SUPRAX 8488 (Maxos) имеет ТКЛР 4,1×10⁻⁶ K⁻¹, Tg 545 °C и термостойкость ΔT 230 °C (по брошюре MAXOS).

Термические и механические параметры: температура стеклования Tg 525 °C, температура размягчения 820 °C, модуль Юнга 64 ГПа, коэффициент Пуассона 0,2, твёрдость по Кнупу 480, показатель преломления nd 1,471, теплопроводность 1,2 Вт/(м·К). Термическая закалка повышает прочность на изгиб не менее чем в 2 раза (по данным поставщиков); MAXOS нормирует поверхностное сжатие закалённого слоя ≥90 Н/мм² для стандартных и ≥100 Н/мм² для высоконапорных стёкол.

Степень закалки измеряют по двулучепреломлению: для боросиликатного смотрового стекла норма (865 ± 55) нм/см по ГОСТ 1663-2016 п. 5.1.3, метод измерения по ГОСТ 3519-91. Мы проверяем этот параметр на полярископе в каждой партии, результат заносим в паспорт качества.

Боросиликатное стекло 3.3 vs кварцевое стекло КУ-1 (ГОСТ 15130-86)

Под давлением в рамочных указателях уровня работает закалённое боросиликатное стекло, а не кварцевое стекло КУ-1: при ТКЛР 5,5×10⁻⁷ K⁻¹ сжимающие напряжения в поверхностном слое не возникают, закалка кварцу недоступна.

Химическая стойкость

Гидролитический класс HGB 1 по ISO 719, кислотостойкость класса 1 по ISO 1776, щёлочестойкость класса A2 по ISO 695: таковы паспортные показатели стекла Borofloat 33. У SUPRAX 8488 водостойкость нормируется по DIN ISO 720 (класс HGA 1, испытание при 121 °C), щёлочестойкость — тот же класс A2. Водостойкость по ГОСТ 1663-2016 п. 5.1.5 нормируется не ниже класса 1/98.

Слабое место боросиликата — щёлочи. Гидроксил-ионы OH⁻ разрывают мостиковые связи Si–O–Si в сетке стекла, а скорость реакции растёт экспоненциально с концентрацией щёлочи и температурой (подробнее о механизме: как щёлочи разрушают стекло). Отсюда практическое ограничение: для щелочной котловой воды ряд поставщиков задаёт предел 100–120 °C против 200–230 °C для нейтральных сред.

Предельные режимы: почему нет нижнего предела температуры и откуда взялись 280 °C

Нижнюю границу рабочей температуры не задают ни DIN 7081, ни DIN 7080:2005 для круглых стёкол. Причин две. При охлаждении силикатное стекло прочности не теряет: модуль упругости и предел прочности растут, а сжимающие напряжения закалённого поверхностного слоя сохраняются. Низкий ТКЛР 3,3×10⁻⁶ K⁻¹ означает малые термические напряжения даже при неравномерном охлаждении. Практические ориентиры: незакалённое стекло 3.3 применяют до −196 °C (жидкий азот), для закалённых стёкол производители рекомендуют −70 °C.

Верхний предел 280 °C (300 °C со слюдой) выглядит противоречиво на фоне паспорта Borofloat 33: 450 °C длительно и 500 °C кратковременно. Почему тогда стандарт останавливается на 280 °C, если материал выдерживает 500? Потому что ограничен не материал, а закалка. При приближении к Tg 525 °C сжатие поверхностного слоя релаксирует, и стекло теряет двукратный запас прочности под давлением.

Термостойкость закалённого боросиликатного стекла по ГОСТ 1663-2016 п. 5.1.4 задана перепадом температур 220 °C и выше, а консервативный предел термоудара для незакалённого 3.3 составляет 100 K (подробнее: что такое термоудар стекла).

Рефлексионное и транспарантное исполнение: физика отражения и типы A, B, H

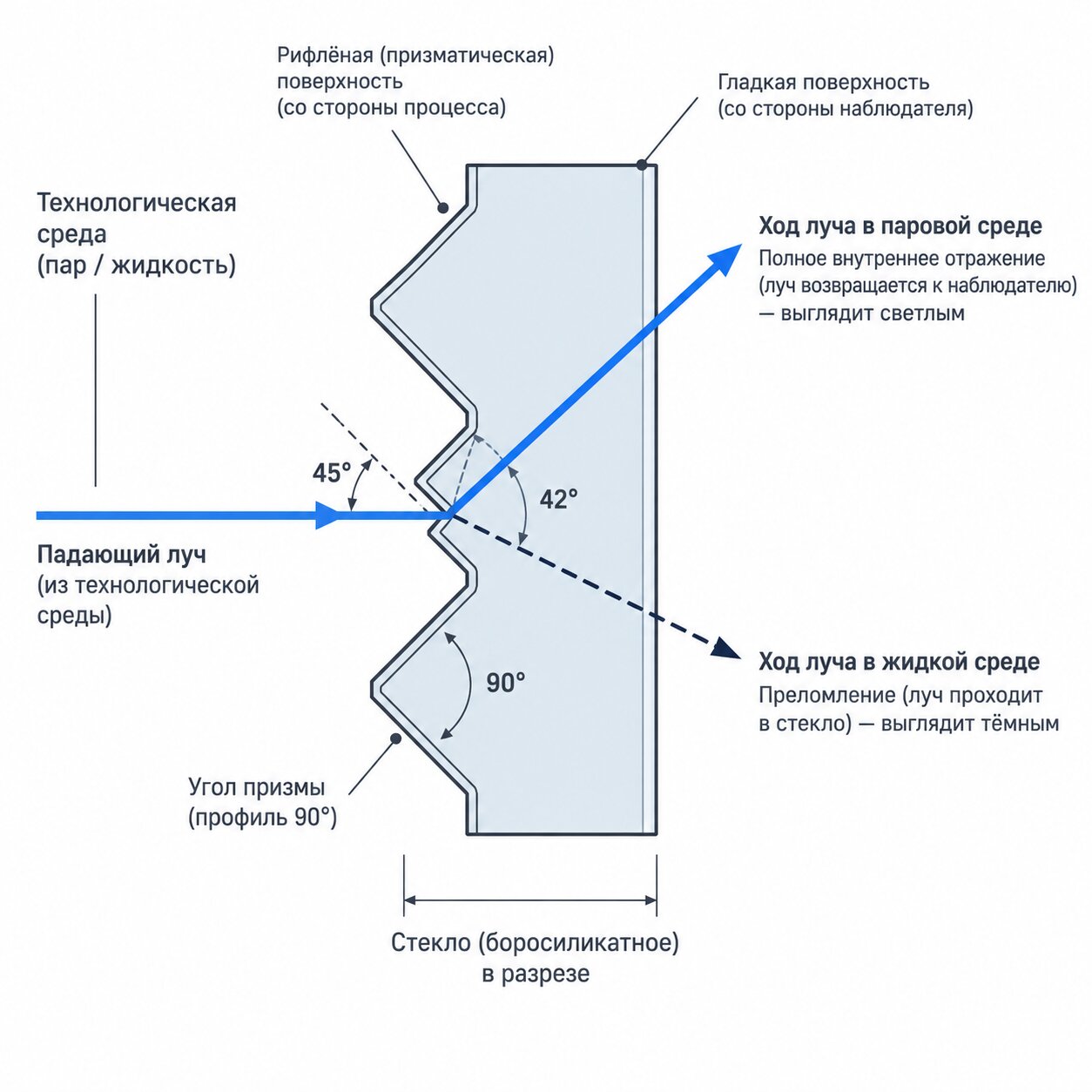

Принцип полного внутреннего отражения в рефлексионном стекле: пар отражается ярким бликом, вода остаётся тёмной.

Критический угол на границе стекло → водяной пар равен 42°. На этой цифре построена индикация рифлёного водоуказательного стекла: к наблюдателю обращена полированная плоскость, к среде — сторона с продольными призматическими рисками 90°. Луч, входящий нормально к стеклу, падает на грань призмы под 45°, что больше 42°, и в паровой зоне срабатывает полное внутреннее отражение: пар выглядит светлым. В водяной зоне показатель преломления воды 1,33 близок к показателю стекла 1,47, свет уходит в среду, и уровень читается тёмной полосой. Подсветка не нужна.

Ограничений у метода два: давление пара не выше 3,5 МПа и чистая среда, то есть пар или вода.

Гладкое (транспарантное) водоуказательное стекло устроено проще: плоскопараллельная пластина с двумя полированными поверхностями, среда просматривается напрямую. Взамен требуется подсветка или контрастный фон. Зато ему подходят загрязнённые, вязкие, окрашенные и агрессивные жидкости.

По каталогам европейских поставщиков транспарантные серии в углеводородах при 120 °C рассчитаны на 240–340 бар (24–34 МПа) в зависимости от размера; MAXOS для неагрессивных сред при 38 °C указывает 280–414 бар.

Буквы A, B и H в каталогах обозначают тип по сечению. Стекло Клингера DIN 7081 выпускается в трёх типах: A (30×17 мм), B (34×17 мм, стандартная серия) и H (34×22 мм); импортный аналог TA28 имеет сечение 27,6×16,8 мм. Оба исполнения производятся в каждом типе, поэтому в заказе стекло Клингера описывают тремя параметрами: тип, исполнение, длина. Стекло Дюранса (в прайсах встречается написание «Дюренса») по геометрии сечения соответствует тем же типам.

Рефлексионное vs транспарантное

Размеры стёкол DIN 7081 по номерам 0–11 и обозначение при заказе

Размерный ряд смотровых стёкол от № 0 (95 мм) до № 11 (400 мм) при постоянном сечении 34×17 мм.

Двенадцать номеров серии 34×17 мм перекрывают длины от 95 до 400 мм. Нумерация 0–11 — торговая, из каталогов DIN/Maxos; в ГОСТ 1663-2016 номеров нет, а длины рифлёных стёкол заданы девятью значениями: 115, 140, 160, 190, 220, 250, 280, 320, 340 мм (таблица 1).

Размеры стекла Клингера по номерам у отечественных и импортных серий совпадают, кроме № 3: по DIN — 165 мм, по ГОСТ — 160 мм; длин 95, 370 и 400 мм в ГОСТ нет.

№ 0 и № 10–11 выпускают не все производители. Серии Maxos (SCHOTT) идут шириной 30 или 34 мм при толщине 17 мм, длины от 95 до 500 мм. Гладкие стёкла по ГОСТ 1663-2016 выпускают шириной 34 или 28 мм при длинах 140, 160, 220, 250, 280 и 340 мм.

Размерные допуски по ГОСТ 1663-2016 (таблица 1): по длине −1,5 мм, по ширине −1,0 мм, по толщине ±1,0 мм. Отдельно стандарт нормирует клинообразность (таблица 2): для стёкол до 3,5 МПа разность толщины по длине не более 0,9 мм, по ширине не более 0,5 мм; для группы свыше 3,5 до 16 МПа — не более 0,4 мм в обоих направлениях.

Условное обозначение по п. 4.12 ГОСТ 1663-2016 состоит из вида стекла, длины, ширины, давления и обозначения стандарта: «Стекло рифленое — 250-34-3,5 ГОСТ 1663-2016» (рифлёное, 250×34 мм, до 3,5 МПа) или «Стекло гладкое — 250-28-16 ГОСТ 1663-2016» (гладкое, 250×28 мм, свыше 3,5 до 16 МПа). Торговый номер (№ 6) в обозначение по ГОСТ не входит: это позиция каталога поставщика.

Расчёт по п. 264 ФНП ОРПД (запас 25 мм с каждой стороны от пределов уровня) служит проверкой, а сам номер задаёт посадочное место рамки указателя.

Нормативная база: DIN 7081, ГОСТ 1663-2016, ISO 3585 и ФНП ОРПД

Три документа описывают одно изделие с разных сторон: DIN 7081 и DIN 7080 задают геометрию и прочность пластин, ГОСТ 1663-2016 добавляет контроль закалки и документ о качестве, а ISO 3585:1998 фиксирует только свойства материала боросиликатного стекла 3.3.

Рядом с основными стандартами работают два смежных документа. ГОСТ 13752-86 «Слюда обрезная мусковит для водомерных колонок котлов высокого давления» описывает слюдяную прокладку со стороны пара, поднимающую рабочую температуру до 300 °C. ФНП ОРПД (приказ Ростехнадзора № 536) в п. 264 требуют запаса видимой зоны стекла в 25 мм с каждой стороны от пределов уровня.

Совместимы ли стекло DIN 7081 и стекло по ГОСТ 1663-2016 на одном объекте? По посадке (серия 34×17) и по требованиям к закалке да: пластины взаимозаменяемы без переделки рамки указателя. Различие лежит в комплекте документов. На поднадзорных Ростехнадзору котлах и сосудах инспектор проверяет документ о качестве со ссылкой на ГОСТ 1663-2016, а сертификат производителя по DIN такой ссылки не содержит, и партию без него приходится оформлять заново.

Мы выдаём паспорт качества на каждую партию с указанием ГОСТ 1663-2016 и п. 8.4.2: этот пункт входит в типовой запрос госзаказчиков при закупке стёкол для указателей уровня.

Производство закалённых стёкол и контроль степени закалки

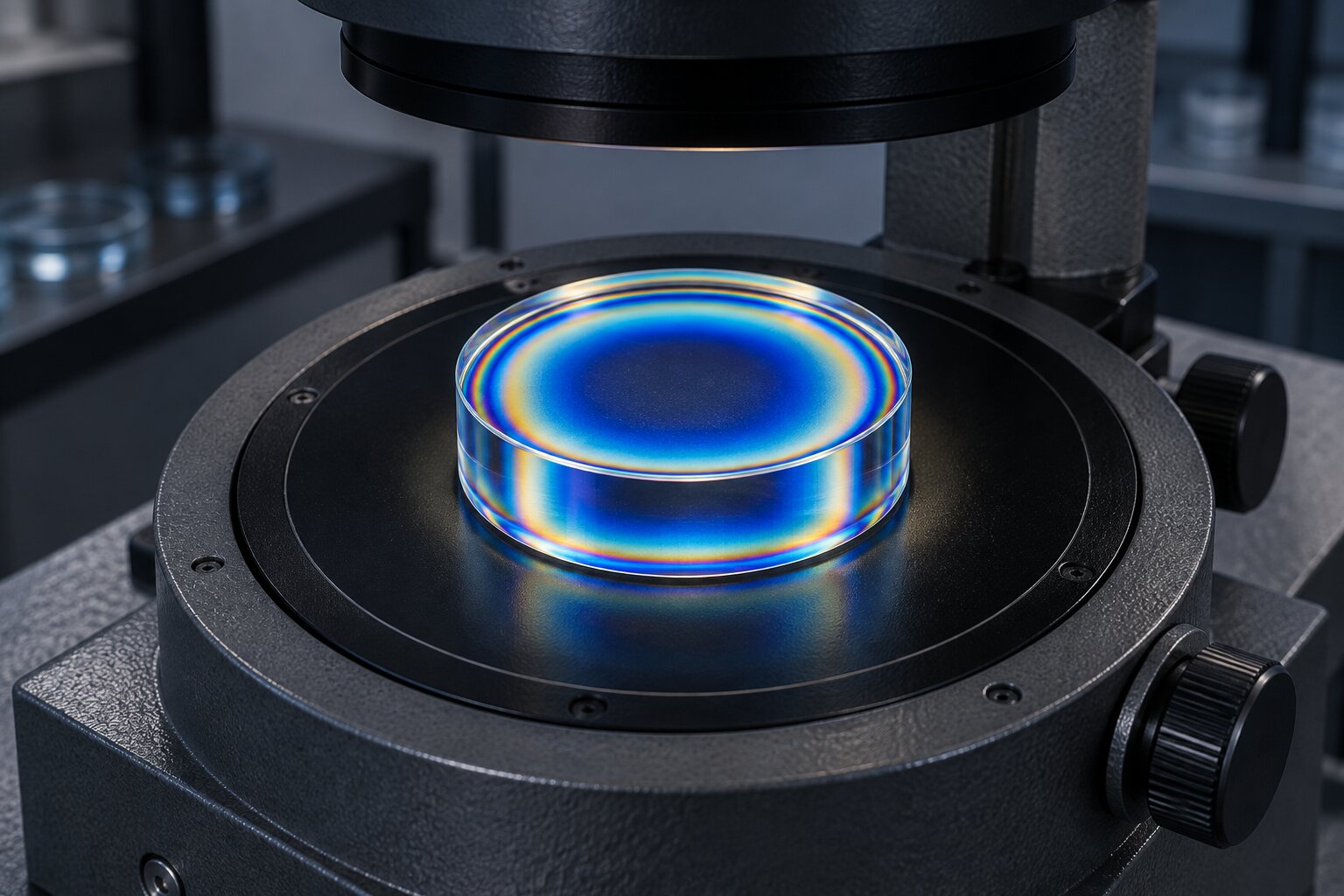

Полярископ фиксирует интерференционную картину напряжений закалки — норма 865 ± 55 нм/см по толщине.

Шесть операций отделяют шихту от закалённого боросиликатного смотрового стекла с нормированной по п. 5.1.3 ГОСТ 1663-2016 степенью закалки.

1. Варка боросиликатного стекла 3.3.
2. Прокат или вытяжка листа.
3. Раскрой на заготовки по чертежу, включая нестандартные размеры.
4. Шлифовка и полировка плоскостей; у рефлексионных стёкол на одной стороне нарезают четыре продольные призматические риски под 90° (п. 4.11 ГОСТ 1663-2016).
5. Термическая закалка: нагрев выше Tg 525 °C, резкое равномерное охлаждение обдувом. Сжатый поверхностный слой и даёт двукратный запас прочности.
6. Контроль и маркировка.

Резать и сверлить стекло после закалки нельзя: любой надрез нарушает баланс напряжений между сжатым слоем и растянутой сердцевиной, и лист разрушается. Поэтому размеры вне каталога делают из заготовки до печи.

Контроль партии: степень закалки по двулучепреломлению, термостойкость и водостойкость испытаниями по п. 5.1.4 и 5.1.5, геометрия по допускам стандарта. У рифлёных стёкол коэффициент пропускания не нормируют; у гладких полированную сторону осматривают на пузыри, свили и царапины.

Монтаж и замена стекла в указателе уровня: чек-лист

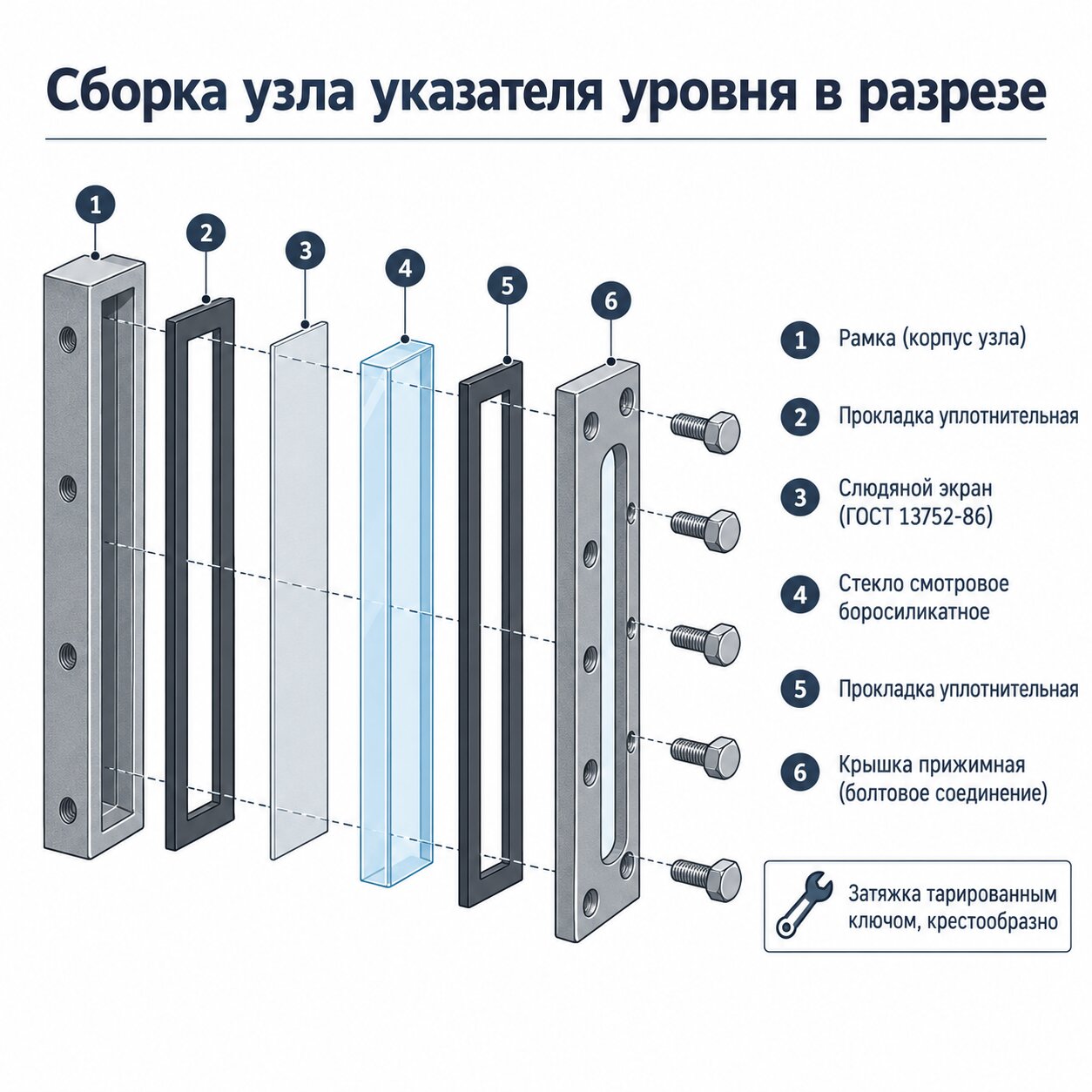

Порядок сборки узла: рамка — прокладка — слюдяной экран — стекло — прокладка — крышка, затяжка крестообразно тарированным ключом.

По опыту поставок с 2004 года, закалённые стёкла редко выходят из строя от превышения давления. Типовые причины отказа две: скол кромки при неравномерной затяжке рамки и термоудар при подаче пара на холодное стекло. Обе снимает регламент монтажа.

1. Осмотреть стекло перед установкой: сколы кромок, царапины на полированной стороне, помутнение — брак, не ставить.
2. Зачистить опорные поверхности рамки от остатков старых прокладок, проверить плоскостность; следы коррозии и задиры снять.
3. Установить стекло между двумя прокладками: со стороны среды и со стороны крышки. Прокладка под стекло Клингера берётся армированная гладкой стальной лентой по ТУ 3799-002-48948122-98 или графитовая; при давлении свыше 3,5 МПа в паре и котловой воде со стороны среды ставится слюдяная прокладка по ГОСТ 13752-86.
4. Рифлёное стекло ориентировать рисками к среде, полированной стороной наружу. Обратная ориентация лишает контраста «пар–вода».
5. Затягивать тарированным ключом крестообразно от середины к краям, за несколько обходов с нарастающим моментом. Итоговый момент затяжки берут из инструкции производителя рамки, удельное давление на прокладку выдерживают в 100–1500 кгс/см² (схема установки прокладок по ГОСТ 1663).
6. Прогреть узел перед пуском равномерно по всей толщине стекла до температуры пароводяной смеси. Скорость прогрева стандарт не нормирует, критерий один: перепад между сторонами стекла не более 220 °C (п. 5.1.4). Общие режимы прогрева стеклянных изделий — в руководстве эксплуатация изделий из кварцевого стекла.
7. После первого выхода на режим и после каждой замены стекла подтянуть крепёж. При негерметичности сначала подтянуть сальник, затем крепёж рамки.
8. Слюду повторно не использовать: при каждой переборке узла ставить новые слюдяные пластины и прокладки.
9. Продувку указателя вести по регламенту котла, не допуская резкого охлаждения стекла холодной водой.

На паровых котлах малой паропроизводительности и в аппаратах до 3 МПа (ГОСТ 8446-74) плоское стекло заменяют водоуказательные трубки. Запорная арматура для рамок собрана в разделе указатели уровня Klinger и Bonetti.

Какое боросиликатное смотровое стекло выбрать: алгоритм по давлению, температуре и среде

Три параметра решают выбор: давление в узле, температура и химический состав среды. Боросиликатное смотровое стекло подбирают по таблице ниже, каждая строка соответствует одному режиму эксплуатации.

Длину сверяют по п. 264 ФНП ОРПД, а номер задаёт посадочное место рамки, не каталог поставщика. При замене импортного Maxos сравнивают номер по DIN 7081 и сечение 34×17 мм; при совпадении обоих стекло встаёт в штатную рамку без доработки.

Стёкла для указателей уровня с нестандартным посадочным местом заказывают по чертежу или эскизу с длиной, шириной, толщиной и типом поверхности; заготовку режут до закалки, поскольку закалённый боросиликат правке размера не поддаётся. Все исполнения из таблицы, включая рифлёные и гладкие со слюдой, собраны в разделе смотровые стёкла.

Частые вопросы о стёклах DIN 7081

Что означает «без ограничения применения в условиях низких температур» в DIN 7081?

Стандарт не задаёт нижнего предела рабочей температуры для стекла DIN 7081. Боросиликатное стекло 3.3 с ТКЛР 3,3×10⁻⁶ K⁻¹ при охлаждении прочность не теряет, закалочные напряжения в нём сохраняются. Практические ориентиры производителей: −70 °C для закалённых стёкол и −196 °C для незакалённого боросиликата 3.3.

До какого давления работает рифлёное (рефлексионное) стекло?

В паре и воде рифлёное стекло применяют до 3,5 МПа (35 бар). Выше ставят гладкое стекло со слюдяной прокладкой: в котлах до 12 МПа (120 бар), в углеводородах без слюды до 16 МПа (160 бар) при температуре не выше 100 °C.

Чем рифлёное стекло отличается от гладкого?

На стороне среды у рифлёного стекла нанесены призматические риски с углом 90°. За счёт полного внутреннего отражения (критический угол на границе стекло/пар 42°) пар выглядит светлым, вода тёмной, подсветка не нужна. Гладкое стекло даёт прямой просмотр через подсветку или фон, зато работает в загрязнённых и агрессивных средах и при более высоких давлениях.

Когда обязательна слюдяная прокладка?

В паре и щелочной котловой воде при давлении свыше 3,5 МПа (35 бар). Прокладка под стекло Клингера из слюды по ГОСТ 13752-86 закрывает поверхность от щелочного травления: ионы OH⁻ разрывают связи Si–O–Si в стекле. Со слюдой допустимая температура растёт с 280 до 300 °C. Слюда относится к расходникам, её меняют при каждой переборке указателя.

Совместимы ли стёкла по DIN 7081 и по ГОСТ 1663-2016?

Да, стёкла для указателей уровня по обоим стандартам взаимозаменяемы по посадке: сечение 34×17 мм, номера 0–11, длины 95–400 мм. Требования сопоставимы: степень закалки (865 ± 55) нм/см, стойкость к перепаду температур не менее 220 °C. Для объектов под надзором Ростехнадзора нужен паспорт качества со ссылкой на ГОСТ 1663-2016.

Какая максимальная температура стекла и почему не 500 °C, как у материала?

280 °C без слюды и 300 °C со слюдяной прокладкой. Предел задан не размягчением материала (820 °C), а релаксацией закалочных напряжений при приближении к температуре стеклования 525 °C. Незакалённое боросиликатное смотровое стекло 3.3 держит 450 °C длительно, но без закалки не имеет запаса прочности под давлением.

Почему стекло указателя уровня мутнеет и когда его менять?

Помутнение вызывает щелочная коррозия поверхности котловой водой, её скорость растёт с pH и температурой среды. Стекло меняют при потере читаемости уровня, сколах кромок, царапинах на полированной стороне и после любого превышения режима по давлению (3,5 МПа для рифлёного без слюды) или температуре (280 °C, 300 °C со слюдой). Слюдяная прокладка замедляет помутнение, поэтому со слюдой интервал замены длиннее.

Стёкла по DIN 7081 и ГОСТ 1663-2016 обоих исполнений, рифлёные и гладкие, в стандартных номерах 0–11 «Кварц-Пром» отгружает со склада, нестандартные размеры вырезает по чертежу или ТЗ из заготовки до закалки. На каждую партию выдаётся паспорт качества, срок по стандартным позициям 5–10 рабочих дней. Наличие и совместимость с рамкой вашего указателя уточните через форму или по телефону.
