Лазерная трубка CO2 для станка: выбор мощности и тока, охлаждение и реальный срок службы

Содержание

Номинальная мощность, посадочные размеры, рабочий ток и температура воды: по этим четырём параметрам выбирают лазерную трубку CO2 станочного класса 40-180 Вт с длиной волны 10,6 мкм.

Мощность лазерной трубки с разрядом постоянного тока растёт с длиной корпуса: по паспорту Reci серии W модель W1 длиной 1 100 мм рассчитана на 75 Вт номинала, а W8 длиной 1 850 мм на 150 Вт. На метр корпуса у серии Reci W приходится 68-81 Вт. Цифра «100 Вт» в карточке товара может означать номинал Reci W4 или максимальную мощность Reci W2, поэтому трубки сравнивают по номиналу.

Срок службы лазерной трубки CO2 серии Reci W по паспорту достигает 8 000 часов, если ток в катодной цепи не превышает 24 мА. Длительный рабочий ток Reci ограничивает 26 мА, предельный равен 28 мА. Ресурс 10 000-15 000 часов из описаний продавцов паспорт серии W не подтверждает.

По гарантийным условиям EFR и Parallax (а не по общему определению ресурса) стеклянная трубка считается изношенной, если в гарантийный срок её выходная мощность опустилась ниже 80% номинала.

Паспорт Reci задаёт для охлаждающей воды 10-50 °C и расход 2-5 л/мин. Нижнюю границу определяет точка росы цеха: при 25 °C и влажности 60% она равна 16,7 °C, и более холодная вода даёт конденсат на рубашке трубки.

Что режет и гравирует трубка CO2 для лазерного станка

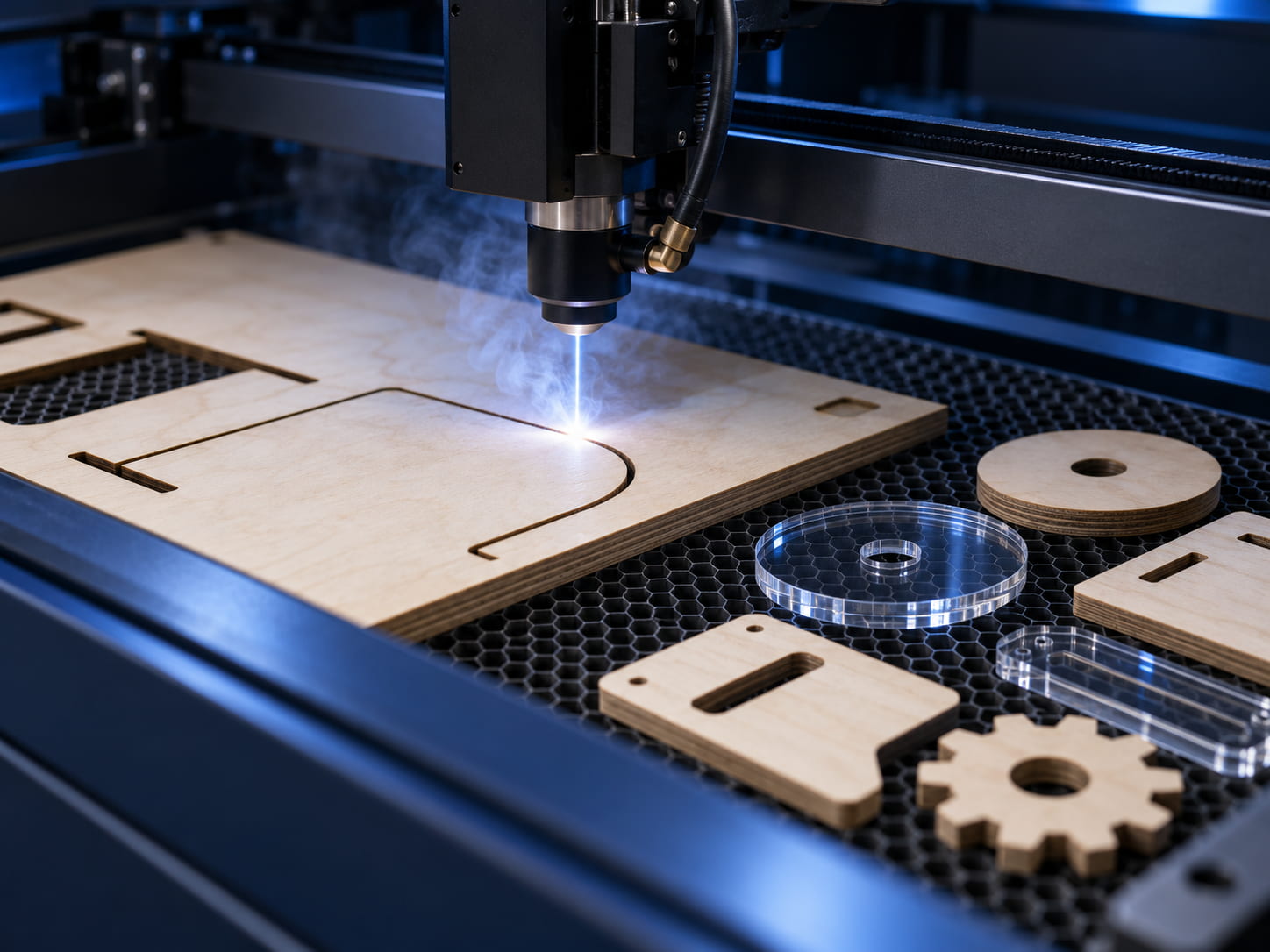

Резка фанеры и акрила (ПММА) лучом CO₂-лазера на 10,6 мкм: неметаллы поглощают излучение поверхностным слоем и выгорают в зоне реза

Излучение CO₂-трубки станочного класса лежит на 10,6 мкм. Эту длину волны Reci указывает в паспорте серии W, и именно она определяет круг обрабатываемых материалов. Неметаллы поглощают такое излучение поверхностным слоем: энергия луча сразу переходит в нагрев, испарение и выгорание материала в зоне реза. Поэтому трубка CO2 для лазерного станка мощностью 40-180 Вт режет и гравирует органические материалы, полимеры и листовые заготовки:

• древесина, фанера, МДФ: резка и гравировка;
• ПММА (оргстекло): резка листа и гравировка;
• кожа и ткань: раскрой по контуру и гравировка;
• бумага и картон: резка по контуру;
• стекло и камень: только гравировка поверхности.

Металлы на 10,6 мкм сильно отражают излучение, поэтому зеркала оптического тракта делают на подложках Cu, Mo или Si с золотым либо медным покрытием: такие зеркала отражают свыше 98% излучения этой длины волны. Стеклянная трубка на 40-180 Вт металл не режет.

Лазерная трубка CO2 в раскройно-гравировальном станке стеклянная, с накачкой разряда постоянным током (DC). Маркировщики и оборудование для точной гравировки обычно строят на металлических RF-излучателях с высокочастотной накачкой.

Устройство лазерной трубки: газовая смесь, резонатор и окно ZnSe

Соотношение CO₂ : N₂ : He = 1 : 1 : 3 для отпаянных CO₂-лазеров приводит учебное пособие ИТМО «Технологические лазеры», а в других вузовских курсах дан более широкий состав 1 : (1-2) : (3-5). По вузовским пособиям ИТМО и СПбПУ азот принимает энергию разряда и передаёт её молекулам CO₂, а гелий опустошает нижний лазерный уровень и охлаждает смесь. В трубках Кварц-Пром к CO₂, N₂ и He иногда добавляют Xe.

Устройство лазерной трубки CO2 станочного класса включает стеклянный корпус с водяной рубашкой, катод и анод на концах разрядного канала, оптический резонатор и газовую смесь. Корпус отпаян: смесь заправлена герметично и, в отличие от проточных лазеров, не прокачивается. Разряд возбуждают постоянным током высокого напряжения, отсюда обозначение DC-трубка. Тепло, которое гелий выносит из смеси к стенкам канала, забирает вода рубашки.

Резонатор замыкают глухое зеркало на одном торце и выходное окно на другом, причём окно часть излучения возвращает в разряд, а остальное выпускает наружу. Глухое зеркало делают на тех же подложках Cu, Mo или Si с золотым либо медным покрытием, что и зеркала оптического тракта. В каталоге Кварц-Пром есть оба типа оптики: глухие зеркала на этих подложках и выходные зеркала для CO₂-лазеров.

CO₂-лазер излучает на 10,6 мкм, поэтому выходное окно делают из селенида цинка (ZnSe), а не из кварца: кварцевое стекло марки КВ пропускает только 260-3500 нм и на рабочей длине волны непрозрачно. Среди материалов для ИК-оптики у ZnSe рабочий диапазон 0,5-22 мкм, и линия 10,6 мкм лежит внутри него с запасом.

Непросветлённая пластина ZnSe теряет на отражении 29,1% на двух поверхностях, с AR-покрытием потери падают до 1-2%. Окно монтируют под углом Брюстера или перпендикулярно оси резонатора; при перпендикулярной установке потери определяет AR-покрытие. Reci указывает в паспорте серии W качество пучка более 95% TEM00 (основная поперечная мода с гауссовым профилем).

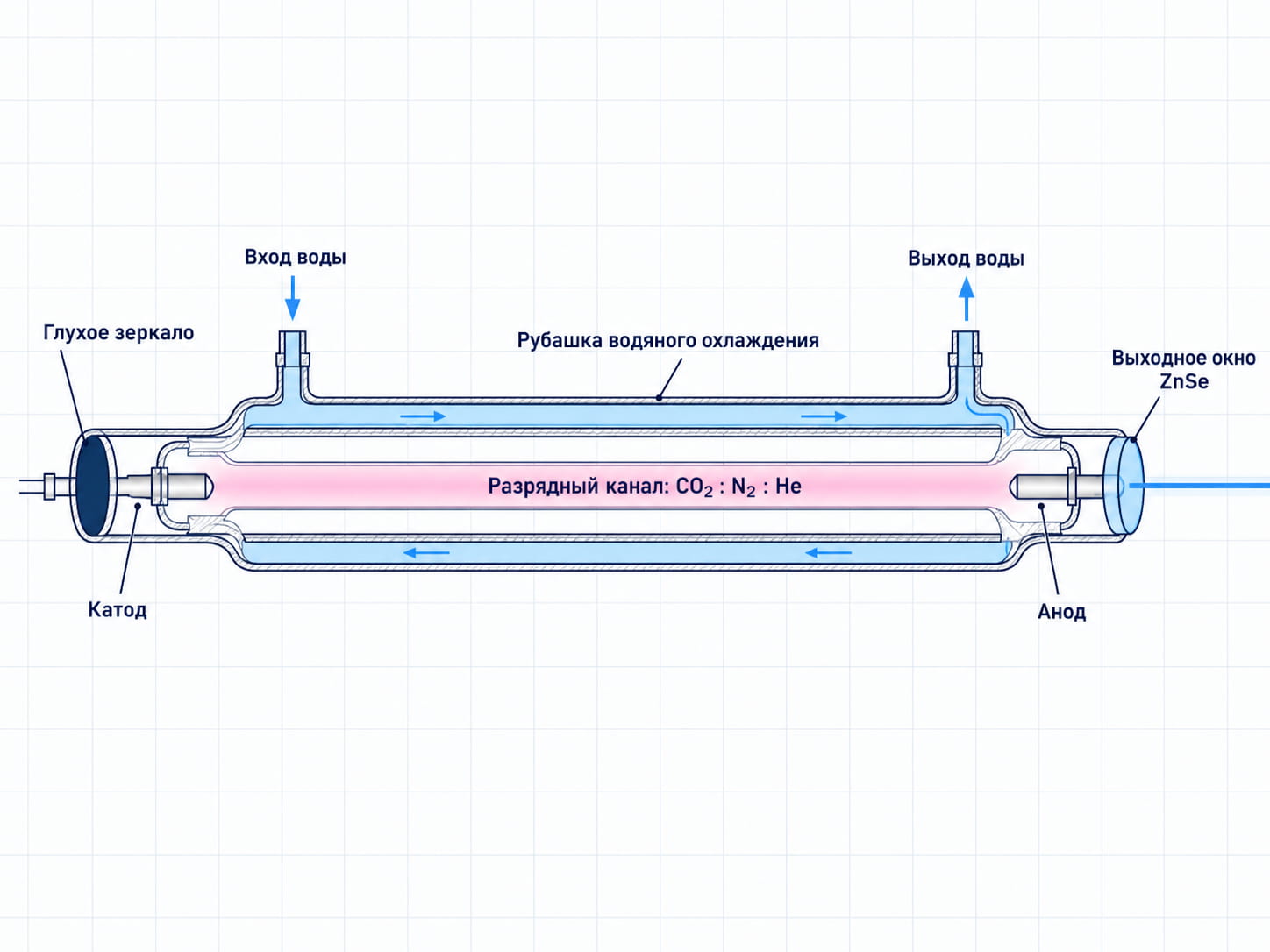

Устройство отпаянной DC-трубки: катод и анод на концах разрядного канала, водяная рубашка вокруг него, глухое зеркало с одной стороны и окно ZnSe с другой.

Стеклянная или металлическая лазерная трубка: DC, RF и материал корпуса

Стеклянная DC-трубка и металлический RF-излучатель

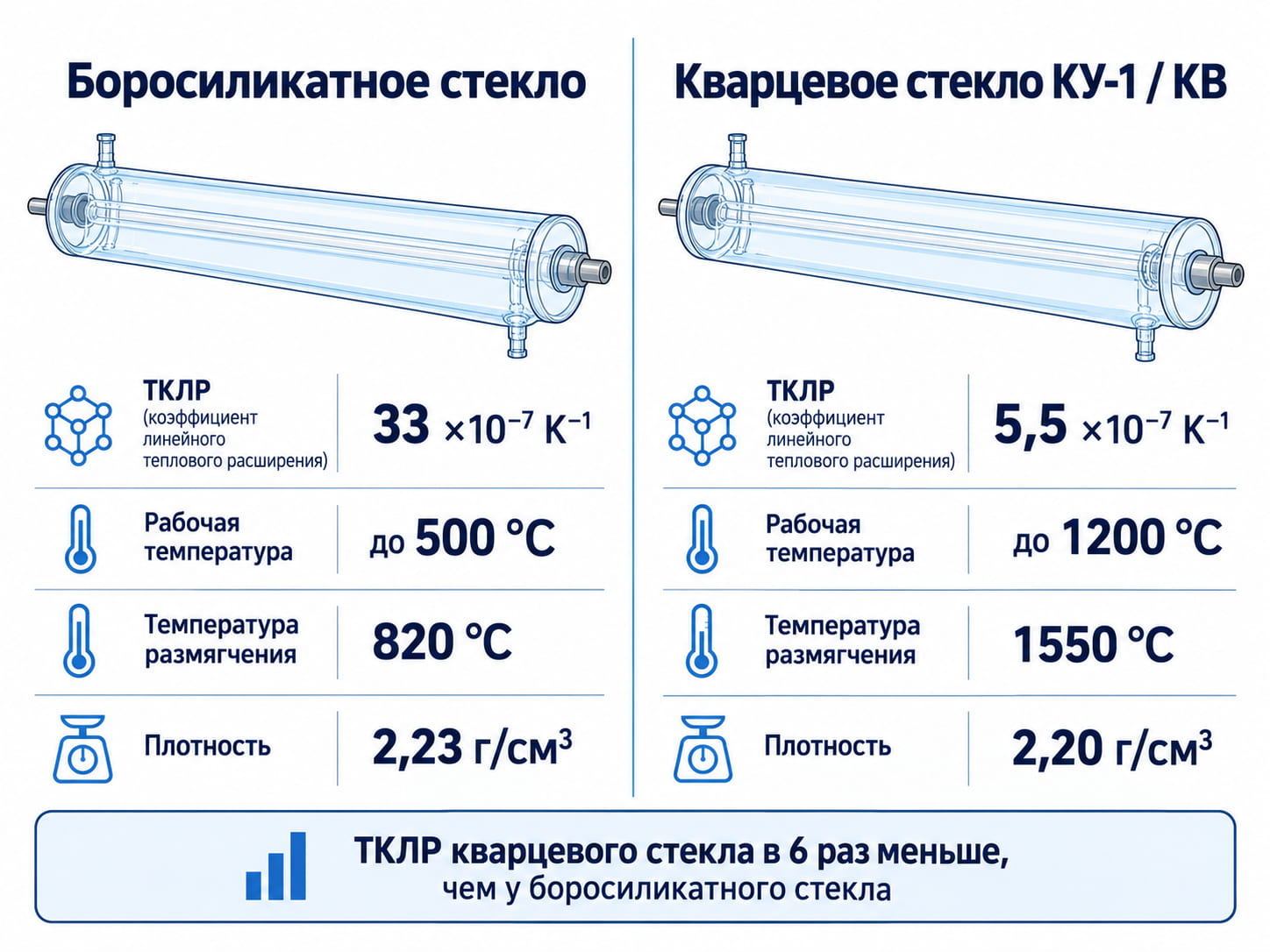

ТКЛР корпуса: 33×10⁻⁷ K⁻¹ у боросиликата и 5,5×10⁻⁷ K⁻¹ у кварцевого стекла КУ-1 и КВ, то есть в 6 раз ниже. Рабочая температура до 500 и до 1200 °C соответственно.

Постоянный ток высокого напряжения поддерживает разряд в стеклянных трубках станочного класса на 40-180 Вт, а в металлических излучателях газ возбуждает высокочастотный разряд: по этому признаку журнал «Фотоника» разделяет CO₂-лазеры на DC и RF. От типа накачки зависят ресурс, обслуживание и задачи станка.

Ресурс и условия перезаправки в таблице приведены по данным продавцов, производителей станков и сервисов регазации. Производители серийных стеклянных DC-трубок перезаправку газом не предусматривают, а для RF лазерных трубок, например излучателей Synrad и Coherent, регазация штатная.

Раскрой фанеры, МДФ и ПММА ведут на стеклянной DC-трубке с водяным охлаждением от чиллера. Металлическую лазерную трубку с RF-накачкой ставят на маркировку и точную гравировку.

Стекло корпуса: боросиликатное или кварцевое

ТКЛР боросиликатного стекла 33·10⁻⁷ K⁻¹, у кварцевого стекла КУ-1 и КВ 5,5·10⁻⁷ K⁻¹, то есть в 6 раз ниже. Марки кварцевого оптического стекла КУ-1, КУ-2, КВ и КИ нормирует ГОСТ 15130-86. Корпуса серийных стеклянных трубок, например Yongli, по данным интеграторов делают из боросиликатного стекла.

При одинаковом перепаде температур кварцевый корпус лазерной трубки CO2 удлиняется в 6 раз меньше боросиликатного, а его рабочая температура выше на 700 °C. Рабочая температура 500 °C взята из марочных характеристик боросиликатного стекла 3.3 (DURAN, ISO 3585), и у стекла конкретного производителя трубок она может отличаться.

Запас по термоудару нужен в трёх ситуациях: на горячую трубку подали холодную воду, рубашка охлаждается неравномерно или в ней остался воздушный пузырь (механизм разобран в статье о термоударе кварцевого стекла). Речь о механическом запасе корпуса, а не о ресурсе газовой смеси.

Кварц-Пром изготавливает кварцевые корпуса CO₂-трубок стандартных позиций 40, 60, 80, 100, 130, 150 и 180 Вт и по чертежу заказчика из стекла КУ-1, КУ-2 и КВ.

Электродные вводы мы припаиваем через переходы кварц-металл, электроды ставим из молибдена, вольфрама или нержавеющей стали, выходное окно из ZnSe, а корпус перед заправкой обезгаживаем при нагреве. Исполнение под водяное или воздушное охлаждение выбирают при заказе. Вакуумная плотность наших трубок не хуже 10⁻⁸ мбар·л/с, стабильность мощности ±5% от номинала.

Заказная кварцевая трубка изготавливается 4-8 недель, серийную боросиликатную продавцы отгружают со склада, поэтому кварцевый корпус заказывают до выработки ресурса действующей трубки.

Мощность лазерной трубки по паспорту Reci W: номинал, максимум и длина

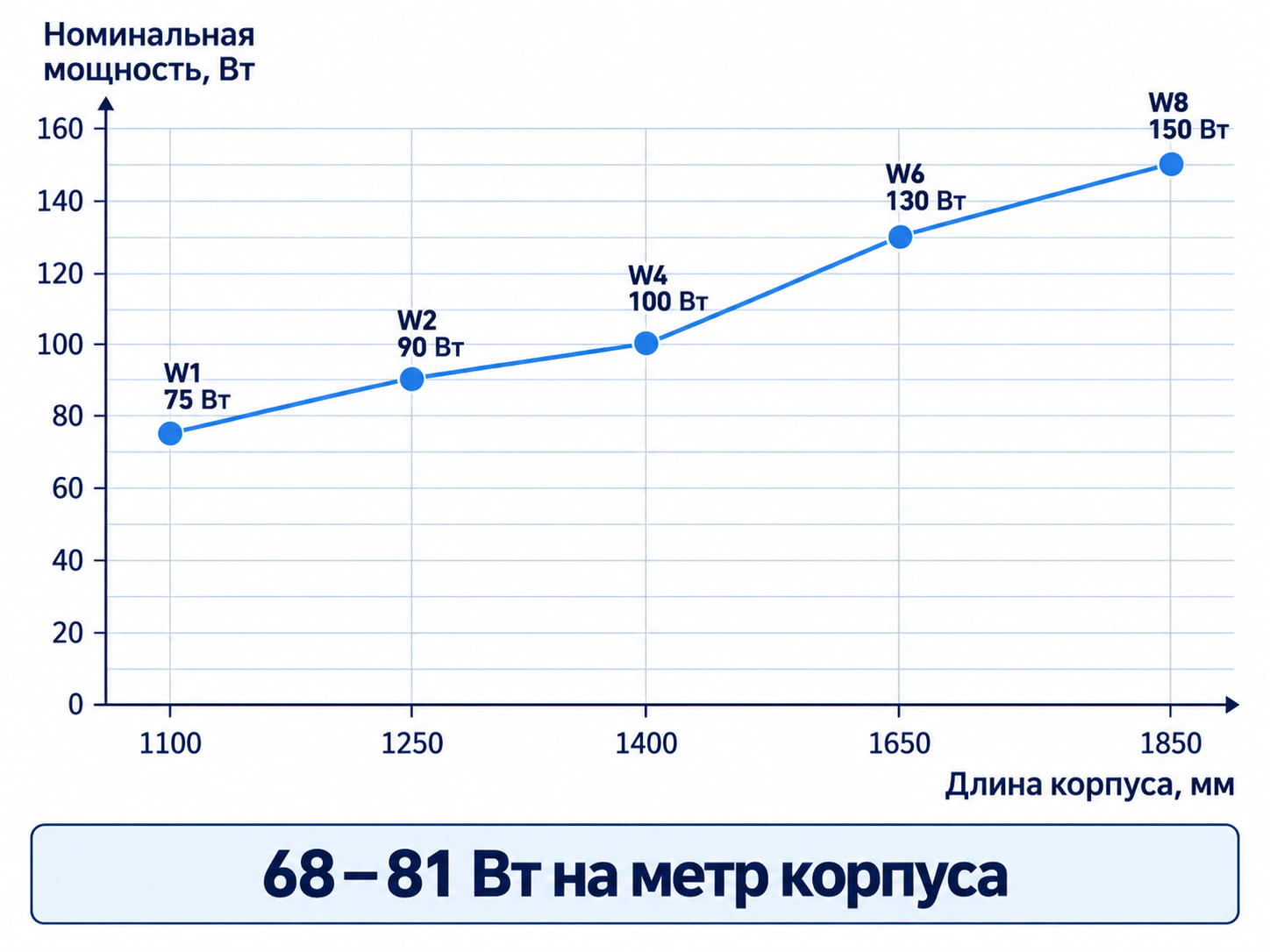

Номинальная мощность трубок Reci серии W растёт с длиной корпуса: от 75 Вт при 1 100 мм до 150 Вт при 1 850 мм, в среднем 68-81 Вт на метр.

Трубка Reci W1 длиной 1 100 мм выдаёт 75 Вт, а W8 длиной 1 850 мм даёт 150 Вт. Паспорт серии W задаёт для каждой модели две мощности: номинальную (целевую), которую трубка выдаёт на рекомендуемом токе, и максимальную, достижимую только в форсированном режиме. На максимуме лазерная трубка Reci стареет быстрее. Поэтому режим работы и расчёт производительности станка строят от номинала.

Источник: паспорт Reci серии W, табл. 4; последний столбец рассчитан нами. Производитель сопровождает таблицу оговоркой «All paras above only for reference», то есть все значения справочные.

Мощность лазерной трубки растёт с длиной разряда, а не с диаметром: у W1-W6 диаметр одинаковый, 80 мм, а номинал поднимается с 75 до 130 Вт вместе с корпусом. По таблице Reci на метр корпуса приходится 68-81 Вт номинала. В учебном пособии ИТМО «Технологические лазеры» для отпаянных CO₂-лазеров малой мощности приведено от 3 до 100 Вт на метр длины разряда, но разряд короче корпуса, поэтому эти две удельные величины напрямую не сравниваются.

Таблица даёт правило чтения карточек товара: «100 Вт» бывает номиналом W4 длиной 1 400 мм или максимумом W2 длиной 1 250 мм. Номинал W2 равен 90 Вт, и трубка на 1 250 мм с подписью «100 Вт» работает на пределе паспорта. Запас от номинала до максимума в серии неодинаков: у W2 он составляет 11%, у W4 уже 30%, у W1 и W8 по 20%. Для лазерной трубки CO2 длина корпуса надёжнее цифры в названии: номинал по ней оценивается из расчёта 70-80 Вт на метр.

Лазерная трубка 100 Вт или 60 Вт: мощность под материал и толщину

Надпись «100 Вт» в карточке товара у Reci W2 означает максимум, а у W4 номинал (паспортные значения сведены в таблице Reci W выше), поэтому толщину реза сверяют с номиналом, а не с цифрой из карточки.

Ориентиры ниже взяты по данным продавцов и интеграторов, а не из паспортов трубок.

Другие интеграторы дают более осторожные цифры. По данным laserznak.ru, для фанеры 3-6 мм подходит трубка 60-80 Вт, а под 10-15 мм чаще берут лазерную трубку CO2 от 100 Вт. На 3d-diy.ru приводится эмпирическое правило «10 Вт на 1 мм фанеры», по которому лазерная трубка 60 Вт рассчитана на 6 мм, а лазерная трубка 100 Вт на 10 мм вместо 15-18 мм из таблицы.

Почему оценки для одной мощности расходятся в 1,5-1,8 раза? Глубину реза задают скорость подачи, давление обдува, фокусное расстояние линзы и клей в фанере, поэтому цифры из разных таблиц сопоставлять напрямую нельзя. Как фокус линзы влияет на рез, разобрано в статье о менисках и фокусирующих линзах CO₂.

По методике таблиц режимов, которую публикует torden.ru, 80% мощности в программе станка соответствуют номинальному току трубки, 100% максимальному. Если нужный рез получается только на 100%, трубка всё время работает на предельном токе, поэтому задачу по толщине закладывают на номинал, а при нехватке берут следующий класс мощности.

Ток лазерной трубки, блок питания и посадочные размеры станка

По паспорту Reci серии W (разд. 3.5) ток проверки равен 28 мА, максимальный рабочий ток не превышает 28 мА, длительный рабочий ток не превышает 26 мА. Рекомендуемый ток паспорт задаёт отдельно, в табл. 4 по моделям: от 22 мА у W1 до 28 мА у W6 и W8. Ток, при котором ресурс может достигать 8 000 ч, и признаки длительной перегрузки по току разобраны в разделе о сроке службы.

Процент мощности в ПО станка не равен току лазерной трубки.

Паспорт предписывает измерять ток амперметром, включённым последовательно в катодную цепь, поэтому на станке ориентиром служат показания миллиамперметра в этой цепи, а не цифра в настройках резки.

Блок питания лазерной трубки (ВИП, он же блок розжига лазерной трубки) подбирают под модель по табл. 5 паспорта. Напряжение зажигания трубок серии W составляет 19-30 кВ, выход ВИП 40-55 кВ, вход у всех источников AC 220 В. Посадку в станке задают три размера: длина корпуса 1 100-1 850 мм, диаметр 80 мм у W1-W6 и 90 мм у W8, место опор 240-320 мм.

Совместимость по паспорту Reci W (табл. 4 и 5):

Переход с W2 на W4 затрагивает посадку, питание и охлаждение станка. Корпус W4 длиннее на 150 мм, место опор 280 мм вместо 260 мм, диаметр прежний, 80 мм. Штатный ВИП на 40 кВ / 28 мА заменяют источником 50 кВ / 38 мА, и его потребление из сети растёт с 550 до 1 000 Вт. Отдельно проверяют производительность чиллера, поскольку тепловая нагрузка на контур охлаждения растёт вместе с мощностью трубки.

Срок службы лазерной трубки: ресурс, критерий износа и деградация

Сколько прослужит лазерная трубка CO2, определяют три числа: паспортный ресурс при заданном токе, порог износа по мощности и годовая наработка станка.

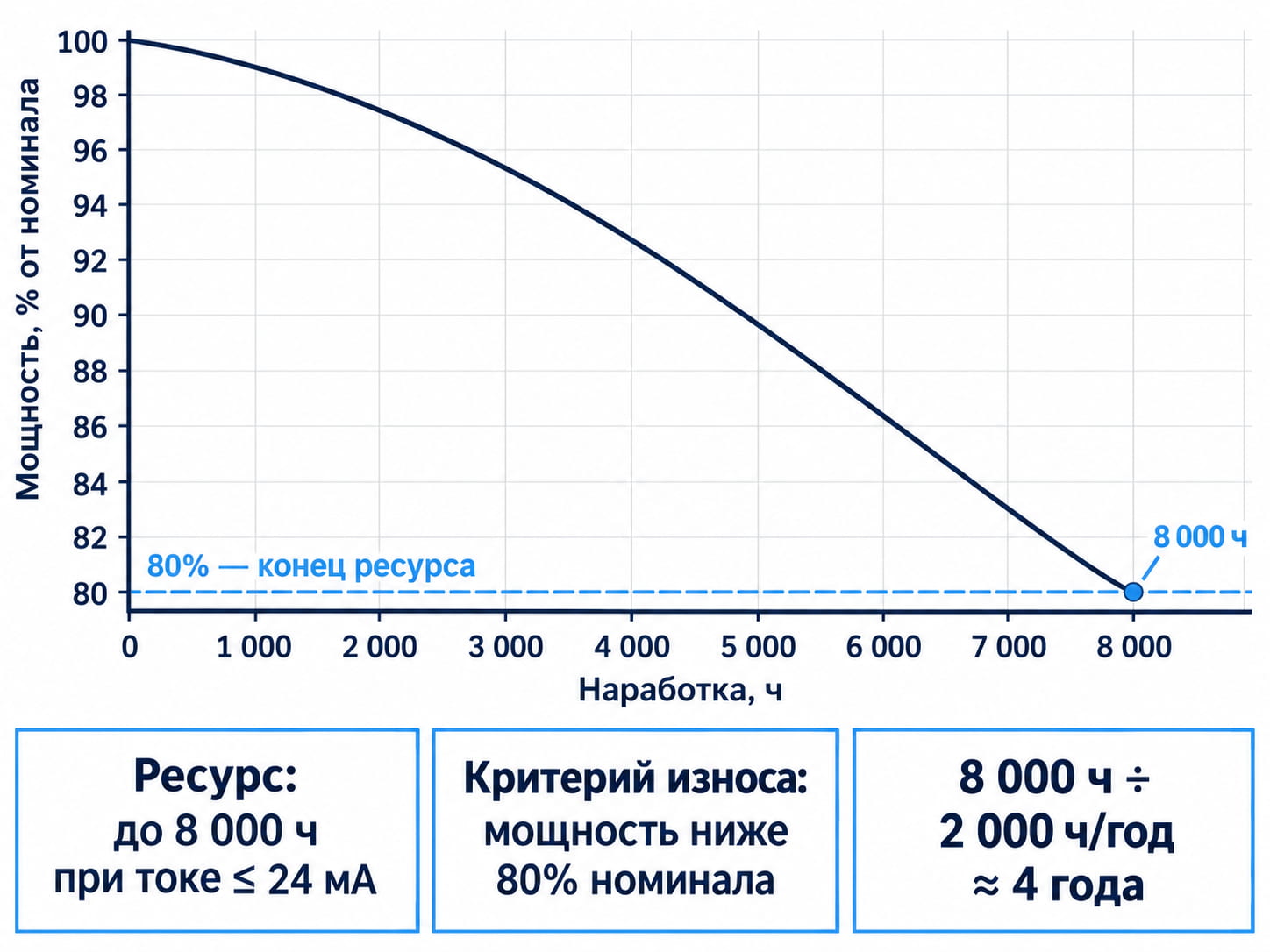

Ресурс трубки до 8 000 ч достигается при токе не выше 24 мА, износом считают падение мощности ниже 80% номинала. При 2 000 ч в год это около 4 лет.

Что означает цифра ресурса

В разделе 3.5 паспорта Reci серии W записано, что ресурс может достигать 8 000 ч при токе 24 мА и ниже. Формулировка осторожная: это верхняя граница, а не гарантированная наработка. Гарантия Reci составляет 12-18 месяцев, а в разделе 2.1 производитель пишет, что большинство трубок фактически работает около 3 лет.

В описаниях продавцов для тех же моделей встречается 10 000-15 000 ч, но паспортом серии W эта цифра не подтверждается. Для других марок продавцы указывают: Lasea 3 000 и 6 000 ч, SPT C60 6 000 ч, SPT C43 4 000 ч.

Ресурс лазерной трубки заканчивается раньше, чем гаснет разряд, но единого порога износа производители не используют.

По данным laseruser.com, EFR даёт на трубки F-серии гарантию 360 дней: мощность не ниже 80% номинала первые 180 дней и не ниже 75% следующие 180 дней. Parallax гарантирует не ниже 80% номинала в течение 48 месяцев с отгрузки, а ThinkLaser советует планировать замену при снижении мощности до 65% номинала.

Как понять, что трубка ещё светит, но ресурс уже отработала? Ваттметр ставят на выход трубки до первого зеркала тракта и снимают мощность при фиксированном токе по миллиамперметру в катодной цепи. Для W2 с целевой мощностью 90 Вт на рекомендуемых 24 мА гарантийный порог 80% соответствует 72 Вт.

Интеграторы считают признаком износа падение мощности на 15-20% от номинала, а в норме разряд светится ровным розово-фиолетовым цветом.

Что сокращает ресурс

Деградацию мощности ускоряют шесть факторов:

• Ток выше 24 мА. Паспортные 8 000 ч для такого режима не заявлены, а при длительной перегрузке по току катод желтеет и ресурс сокращается.
• Перегрев газа. По данным интеграторов, смесь деградирует выше 25 °C, а 30-35 °C называют зоной теплового пробоя.
• Потеря герметичности. Слабое место — клеевой шов выходного окна, поэтому паспорт запрещает касаться его при чистке.
• Загрязнение выходного окна. Налёт поглощает часть излучения, и падение на ваттметре похоже на износ газа, поэтому перед выводом окно чистят и повторяют замер.
• Термоудар. Холодная вода на горячей трубке или воздушный пузырь в рубашке вызывают трещину корпуса; запас по термоудару зависит от материала корпуса.
• Хранение. По данным продавца, заправленная трубка теряет 5% мощности в год, так что 2 года на складе расходуют половину запаса до порога 80%.

Сколько лет прослужит трубка и сколько стоит час

Срок службы лазерной трубки в годах и цену часа считают по двум формулам:

лет службы = ресурс до 80% / годовая наработка

стоимость часа = цена трубки / ресурс до 80%

Обе формулы работают только для ресурсов, заявленных при одном токе и по одному критерию износа.

При 8 ч излучения в день и 250 рабочих днях трубка набирает 2 000 ч в год, и паспортных 8 000 ч хватит на 4 года. Если излучение включено 4 ч за смену, наработка снижается до 1 000 ч в год, и по часам выходит 8 лет. Календарное старение газа и паспортная оговорка о трёх годах делают эту цифру верхней оценкой.

Вторая формула меняет сравнение дешёвой и дорогой трубки. Трубка за цену C с ресурсом 3 000 ч обходится в C/3 000 за час, трубка за 2C с ресурсом 8 000 ч даёт 2C/8 000, то есть C/4 000: при вдвое большей цене покупки час работы на 25% дешевле.

Охлаждение лазерной трубки: температура воды, чиллер и точка росы

«Вода холоднее точки росы — риск конденсата»

По паспорту Reci серии W для охлаждения лазерной трубки нужна чистая вода при 10-50 °C и расходе 2-5 л/мин, а воздух в помещении должен оставаться в пределах 2-40 °C при влажности 10-60%. Это допустимый диапазон, а не рабочий режим. Интеграторы на практике держат воду в лазерной трубке на 18-24 °C: верхнюю границу они связывают с перегревом газа, сокращающим ресурс, а ниже 15 °C, по их данным, возникает риск конденсата.

Нижнюю границу на практике задаёт точка росы цеха, а не цифра из паспорта. Если вода холоднее точки росы, влага оседает на водяной рубашке и у высоковольтного вывода, и по мокрой поверхности возможен пробой.

Точку росы Td считают по формуле Магнуса: Td = b·γ / (a − γ), где γ = a·T / (b + T) + ln(RH/100), a = 17,62, b = 243,12 °C, T обозначает температуру воздуха в °C, RH относительную влажность в процентах.

В прохладном сухом цехе ограничение даёт паспорт, а не климат. При 30 °C и 70% точка росы 23,9 °C, и практическое окно 18-24 °C почти целиком уходит в зону конденсата. Режимы 28 °C / 65% и 30 °C / 70% к тому же выходят за паспортные 60% влажности воздуха. Поэтому в жару снижают влажность в цехе, а не опускают температуру лазерной трубки ниже точки росы.

Чиллер для лазерной трубки подбирают по способу охлаждения. Модель CW-3000 производителя S&A (TEYU) пассивная: у неё нет компрессора, испарителя и конденсатора, поэтому воду ниже температуры цеха она не охладит — при 30 °C в помещении окно 18-24 °C с ней недостижимо. CW-5000 и CW-5200 оснащены фреоновым холодильным контуром. По данным продавцов, их применяют для трубок до 100 Вт, а CW-5000TG до 120 Вт, так что лазерной трубке CO2 на 130-150 Вт по номиналу нужен чиллер производительнее.

Рубашку перед пуском заполняют без воздушных пробок. Участок стенки без протока перегревается, и стеклянный корпус рискует треснуть от термоудара.

Замена лазерной трубки, хранение запасной и ремонт

Из 7 шагов замены лазерной трубки CO2 три зависят от модели, и параметры для них берут только из паспорта: места опор, порядок подключения воды и полярность выводов.

1. Отключить станок от сети и разрядить ВИП.
2. Слить воду из рубашки старой трубки.
3. Снять высоковольтный и катодный провода, извлечь трубку из опор.
4. Уложить новую трубку в опоры на паспортные места.
5. Подключить воду и убедиться, что в водяной рубашке не осталось воздуха.
6. Подключить провода с соблюдением полярности выводов.
7. Завершить установку лазерной трубки: выставить ток по миллиамперметру в катодной цепи и отъюстировать зеркала тракта.

Выходное окно из ZnSe по разделу 3.7 паспорта Reci не протирают насухо ватой. Загрязнение сначала сдувают грушей, затем снимают ватным тампоном с небольшим количеством спирта; ацетон запрещён, клеевой шов окна не трогают.

Раздел 3.9 того же паспорта требует хранить и перевозить трубку со слитой водой и закрытым плёнкой выходом, при температуре 2-40 °C и влажности 10-60%. Кварц-Пром для своих трубок рекомендует от +10 до +30 °C, влажность 40-70% и горизонтальное положение; срок гарантированного хранения заправленной трубки обычно составляет от 1 года. Заправленная трубка стареет и на складе, без единого часа наработки, поэтому у запасной при покупке сверяют дату производства.

По данным продавцов, кустарные сервисы восстанавливают серийные стеклянные трубки с распайкой штенгеля, но это не штатная процедура, и гарантий по ней производители не дают.

Для трубок в кварцевом корпусе Кварц-Пром выполняет ремонт и переборку: замену окон, повторную юстировку, восстановление газовой смеси, замену электродов. При подборе замены мы просим тип лазера, мощность, длину волны, габариты и тип охлаждения, а также фото и параметры действующей трубки.

Нормативная база и безопасность: класс 4 и высокое напряжение

Reci относит трубки серии W к классу 4 по лазерной безопасности (паспорт, разд. 1.2). В классификации ГОСТ IEC 60825-1-2023 это старший класс: прямое излучение опасно для глаз и кожи, рассеянное отражение тоже может быть опасным, пучок способен поджечь материал.

ГОСТ IEC 60825-1-2023 действует с 01.09.2024 и заменил редакцию 2013 года.

Требования к самой трубке (ток, ресурс, охлаждение, параметры ВИП) задаёт паспорт производителя. Марки кварцевого стекла и их нормативная база разобраны в статье о ГОСТ, ТУ и ОСТ на кварцевое стекло.

Выход ВИП трубок серии W достигает 55 кВ, поэтому с выводами трубки и источника работают только при отключённом и разряженном ВИП.

Как выбрать лазерную трубку CO2: сводная таблица параметров

Десять проверок перед покупкой: мощность по номиналу, посадочные размеры, блок питания, рабочий ток, ресурс, гарантия, охлаждение, материал корпуса, выходное окно и хранение.

Семь из девяти параметров трубки CO2 для лазерного станка задаёт цифрами паспорт Reci серии W.

Материал корпуса и выходного окна берут из спецификации изготовителя лазерной трубки CO2.

Частые вопросы

Сколько служит лазерная трубка CO2?

Срок службы лазерной трубки CO2 Reci серии W по паспорту достигает 8 000 часов при токе не выше 24 мА. EFR и Parallax в гарантийных условиях считают трубку изношенной, если её мощность упала ниже 80% номинала. При наработке 2 000 ч в год паспортного ресурса хватает на 4 года, хотя Reci пишет, что большинство трубок фактически работает около 3 лет.

Какую мощность трубки выбрать для фанеры и акрила?

По данным интеграторов, трубки 60-80 Вт режут фанеру 8-10 мм и акрил 12-15 мм, 100-130 Вт рассчитаны на фанеру 15-18 мм и акрил 20-25 мм. Считают от номинала: «100 Вт» в карточке бывает номиналом Reci W4 или максимумом W2.

Какой ток ставить на трубку Reci W?

По паспорту Reci серии W длительный ток ограничен 26 мА, максимальный 28 мА, а ресурс до 8 000 ч рассчитан на ток не выше 24 мА. Ток лазерной трубки измеряют миллиамперметром в катодной цепи, а не по процентам мощности в программе.

Какая температура воды нужна для охлаждения трубки?

Паспорт Reci задаёт для воды 10-50 °C при расходе 2-5 л/мин, но это допустимый диапазон, а не рабочий режим. Для охлаждения лазерной трубки интеграторы рекомендуют 18-24 °C, но не ниже точки росы цеха: при 25 °C и влажности 60% это 16,7 °C.

Можно ли поставить более мощную трубку в тот же станок?

Более мощная трубка встаёт, если совпадают длина, диаметр и место опор, а блок питания и чиллер рассчитаны на её мощность. По паспорту Reci переход с W2 на W4 добавляет 150 мм длины и требует источника 50 кВ / 38 мА вместо 40 кВ / 28 мА.

Можно ли перезаправить стеклянную лазерную трубку CO2?

По данным продавцов, заводская перезаправка стеклянной лазерной трубки CO2 не предусмотрена, а металлические RF-излучатели проходят штатную регазацию, по данным сервисов, через 20 000-30 000 ч. Кварц-Пром перебирает заказные трубки в кварцевом корпусе с восстановлением газовой смеси.

Как понять, что лазерная трубка изношена?

Износ определяют ваттметром на выходе трубки при фиксированном токе. По гарантийным условиям EFR и Parallax трубка изношена, если мощность упала ниже 80% номинала, а ThinkLaser советует планировать замену при 65% номинала. Интеграторы считают признаками износа падение мощности на 15-20% и неровное свечение разряда вместо ровного розово-фиолетового. По паспорту Reci о длительной перегрузке по току говорит пожелтевший катод.

Кварцевый корпус CO₂-трубки на 40-180 Вт Кварц-Пром изготавливает по параметрам и фото действующей трубки за 4-8 недель. Условия подбора, ремонт и переборка описаны в разделе лазерные трубки.
