Рекристаллизованный SiC (R-SiC)
Рекристаллизованный карбид кремния (R-SiC) — это керамика из чистого SiC без связующих добавок, получаемая спеканием при 2300–2500 °C за счёт перекристаллизации мелких зёрен в крупные. Материал сохраняет открытую пористость 15–20 %, но состоит на 99 % и более из карбида кремния, благодаря чему работает до 1600 °C с высокой теплопроводностью и отличной стойкостью к термоудару.
Ключевые характеристики
| Свойство | Значение |
|---|---|
| Содержание SiC | > 99 % |
| Открытая пористость | 15–20 % |
| Рабочая температура | до 1600 °C |
| Температура спекания | 2300–2500 °C |
| Теплопроводность | 20–35 Вт/(м·К) |
| КТР | 4,5·10⁻⁶ K⁻¹ |
| Свободный кремний | отсутствует |
Чем отличается от других марок SiC
Карбид кремния существует в нескольких технологических исполнениях, и путать их дорого.
- R-SiC (рекристаллизованный) — чистый SiC, пористый, до 1600 °C. Печная оснастка, нагреватели.
- RBSC / SiSiC (реакционно-связанный) — пропитан кремнием, беспористый, но предел 1350–1380 °C из-за плавления свободного Si.
- SSiC (спечённый) — плотный, с добавками бора и углерода, максимальная прочность и химическая стойкость.
Ключевая развилка: нужна температура выше 1400 °C — только R-SiC или SSiC; нужна газонепроницаемость и точная геометрия — реакционно-связанный.
Роль пористости
Открытые поры выглядят недостатком, но здесь работают на пользу. Они снижают модуль упругости, а вместе с ним и уровень термических напряжений, поэтому R-SiC переносит резкие перепады температур лучше плотных марок. Плата — умеренная прочность и полная непригодность для вакуумных и герметичных узлов.
Высокая теплопроводность даёт второе преимущество: изделие быстро выравнивает температуру по сечению, что дополнительно снижает напряжения при нагреве.
Где применяется

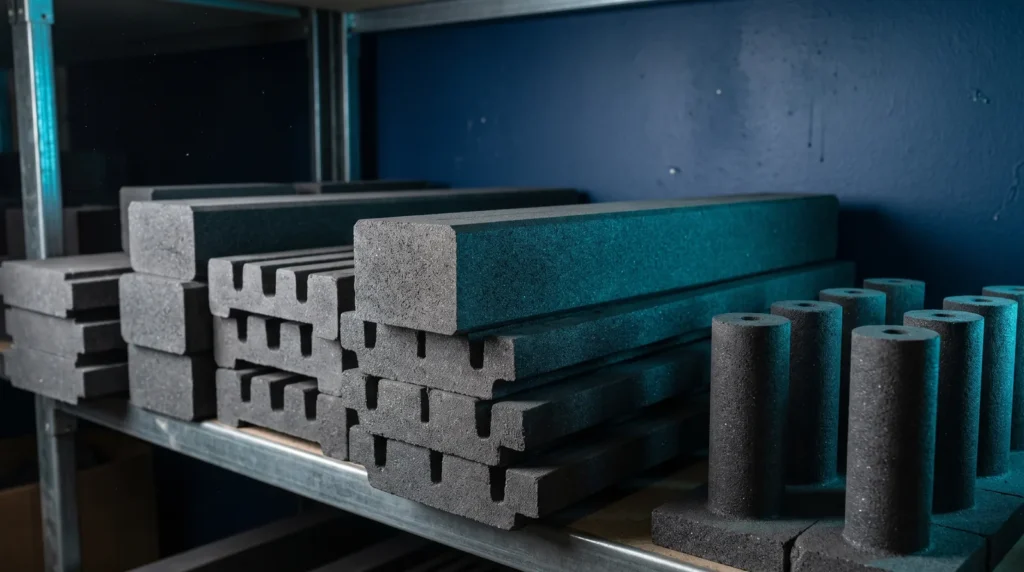

- Балки, плиты и стойки печной оснастки для обжига керамики
- Излучающие трубы и муфели высокотемпературных печей
- Карбидкремниевые электронагреватели и силитовые стержни
- Тигли из SiC для плавки цветных металлов
- Карбидкремниевая керамика общего назначения
Частые вопросы
Почему R-SiC спекают без добавок?
Механизм спекания здесь иной: вместо уплотнения происходит перенос вещества от мелких зёрен к крупным через газовую фазу. Изделие срастается в прочный каркас, не меняя размеров и не теряя пористости. Отсюда и высокая чистота материала, и отсутствие усадки.
Окисляется ли R-SiC на воздухе?
Да, медленно, с образованием защитной плёнки SiO₂ на поверхности зёрен. Этот процесс постепенно закрывает поры и увеличивает массу изделия. При температурах около 1600 °C и длительной работе оснастка со временем теряет термостойкость именно по этой причине.
Можно ли использовать R-SiC в контакте с расплавом?
С расплавами цветных металлов — да, стойкость высокая. С щелочными расплавами и шлаками — нет: они проникают в открытые поры и разрушают материал изнутри.
