Водоуказательная колонка АМК
Поставляем водоуказательные колонки АМК по ГОСТ 9653-74 для определения уровня жидкости в паровых котлах. Конструкция: рамка со штуцерами, стекло Клингера по ГОСТ 1663-81, паронитовые прокладки и крепёж. Корпус из углеродистой стали с никелированием (стандартное исполнение) или нержавеющей стали (опция). Размерный ряд АМК-2…АМК-9 с видимым уровнем 122–322 мм. По чертежу или ТЗ заказчика, от 1 шт.
Назначение и конструкция

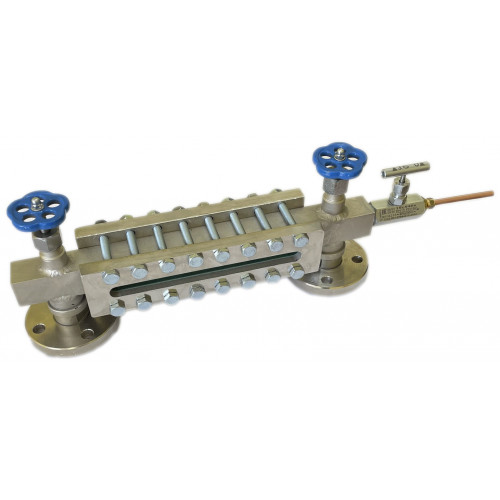

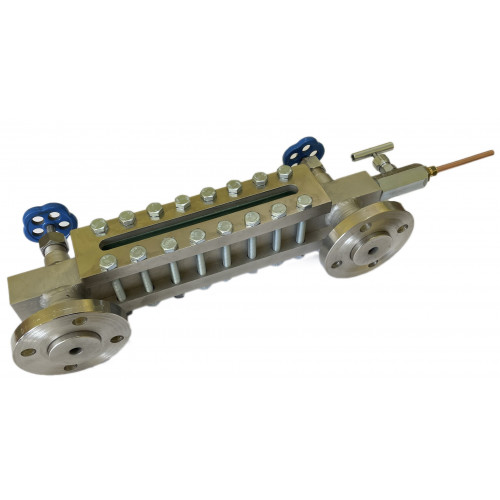

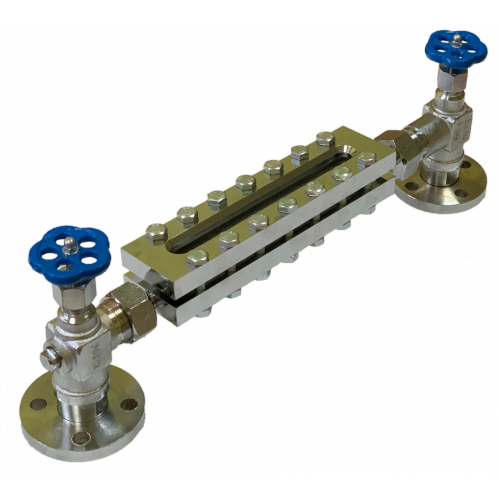

Колонка АМК — современный аналог классических рамочных указателей уровня 12кч11бк и 12с11бк. Применяется на паровых котлах для прямого визуального контроля уровня воды. Состав сборки:
- рамка со штуцерами из углеродистой стали (антикоррозионное никелирование) или из нержавеющей стали;
- стекло Клингера по ГОСТ 1663-81 (рифлёное водоуказательное);
- паронитовые прокладки между стеклом и корпусом;
- крепёж и стяжные элементы.

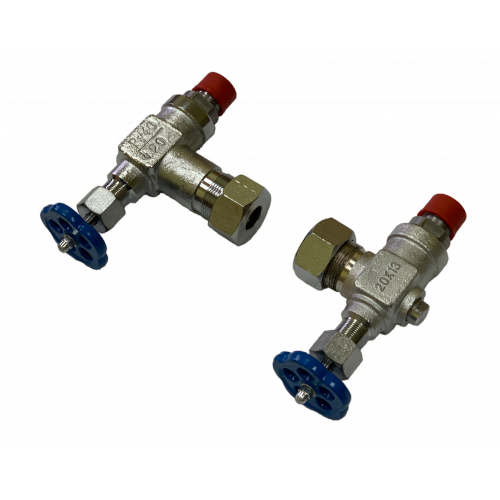

Колонка АМК совместима с отечественной запорной арматурой 12с13бк, 12нж13бк, 12лс29нж, 12б2бк и аналогичными. Предусмотрена прямая замена снимаемых с эксплуатации указателей 12кч11бк и 12с11бк без переделки присоединительных размеров.
Стандартные типоразмеры АМК
| Модель | Высота корпуса, мм | Высота в сборе, мм | Видимый уровень жидкости, мм | Масса, кг |
|---|---|---|---|---|
| АМК-2 | 184 | 314 | 122 | 4,1 |
| АМК-3 | 214 | 344 | 152 | 4,7 |
| АМК-4 | 244 | 374 | 182 | 5,3 |
| АМК-5 | 274 | 404 | 212 | 5,9 |
| АМК-6 | 304 | 434 | 242 | 6,5 |
| АМК-7 | 334 | 464 | 272 | 7,1 |
| АМК-8 | 364 | 494 | 302 | 7,7 |
| АМК-9 | 384 | 514 | 322 | 8,5 |
Размеры по технической документации ООО ГК «Кварц-Пром». Промежуточные значения — линейная интерполяция между крайними точками.
Параметры в таблице — стандартные. Поставляем колонки АМК-2…АМК-9 в сборе с запорной арматурой и паронитовыми прокладками, либо отдельно. Возможно изготовление с межосевым расстоянием по ТЗ заказчика, в том числе под уже установленные на котле штуцеры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Изделие | Водоуказательная колонка для паровых котлов |
| Стандарты | ГОСТ 9653-74 (габаритные размеры, диаметры штуцеров); ГОСТ 1663-81 (стекло Клингера) |
| Материал корпуса (стандартное исполнение) | Углеродистая сталь с антикоррозионным никелированием |
| Материал корпуса (опция) | Нержавеющая сталь |
| Тип стекла | Стекло Клингера рифлёное по ГОСТ 1663-81 |
| Прокладки | Паронит |
| Размерный ряд | АМК-2 / АМК-3 / АМК-4 / АМК-5 / АМК-6 / АМК-7 / АМК-8 / АМК-9 |
| Видимый уровень жидкости | 122 – 322 мм |
| Высота корпуса | 184 – 384 мм |
| Высота в сборе | 314 – 514 мм |
| Рабочее давление (опция высокого давления) | До 16,0 МПа |
| Совместимая запорная арматура | 12с13бк, 12нж13бк, 12лс29нж, 12б2бк и аналоги |
| Назначение | Прямая замена 12кч11бк, 12с11бк |
Параметры в таблице — стандартные. Изготавливаем колонки АМК с увеличенным видимым уровнем, нестандартными присоединительными размерами и в исполнении из нержавеющей стали по чертежу заказчика, от 1 шт.
Изготовление и комплектация
Для производства колонок АМК применяем технологию изготовления арматуры для паровых котлов:
- штамповка / литьё корпуса со штуцерами (углеродистая сталь или нержавеющая);
- механическая обработка посадочных мест под стекло;
- антикоррозионное никелирование корпуса (для углеродистого исполнения);
- сборка с водоуказательным стеклом Клингера и паронитовыми прокладками;
- гидравлические испытания на пробное давление 1,5 × рабочее;
- контроль герметичности соединений;
- маркировка по ГОСТ.
Поставляем в сборе с запорными устройствами (12с13бк / 12нж13бк / 12б2бк) и комплектом ЗИП — паронитовые прокладки, запасные стёкла, крепёж.
Области применения
- Паровые котлы малой и средней мощности — серии Е-1/9, Е-2,5/9, ДЕ, ДКВР, КЕ;
- Промышленные паровые котлы зарубежных серий при модернизации арматуры;
- Сосуды под давлением и резервуары с водяным паром;
- Парогенераторы технологические и энергоустановки ТЭЦ;
- Прямая замена снятых с эксплуатации указателей 12кч11бк и 12с11бк без переделки штуцеров котла.
Как купить
Поставляем водоуказательные колонки АМК всех типоразмеров в сборе с запорной арматурой или отдельно, от 1 шт. Отправьте запрос с указанием модели АМК (или нужного видимого уровня), материала корпуса (углеродистая / нержавеющая сталь), исполнения арматуры и количества на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Чем АМК отличается от 12кч11бк / 12с11бк?
АМК — современная конструкция со съёмными штуцерами и сварной рамкой. Обеспечивает прямую замену снятых с эксплуатации 12кч/12с/12нж 11бк без переделки штуцеров котла. Допускает рабочее давление до 16 МПа в опционном исполнении.
Какие типоразмеры доступны?
АМК-2 (видимый уровень 122 мм) — АМК-9 (видимый уровень 322 мм). Промежуточные размеры — по ТЗ.
Какое стекло установлено?
Рифлёное водоуказательное стекло Клингера по ГОСТ 1663-81. Размер стекла соответствует типоразмеру колонки.
На какое давление рассчитана колонка?
Стандартное исполнение — до 1,6 МПа (16 бар). Опция высокого давления — до 16,0 МПа. При выборе уточняйте параметры котла.
В каком материале поставляется?
Стандарт — углеродистая сталь с никелированием. По запросу — корпус из нержавеющей стали (для коррозионных и пищевых применений).
С какой запорной арматурой совместима?
С отечественными 12с13бк, 12нж13бк, 12лс29нж, 12б2бк и аналогами. При необходимости подберём комплект под конкретный котёл.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
