Указатель уровня Klinger KTA 85

Двухцветный указатель разработан специально для паровых котлов и сосудов высокого давления. Его максимальная смотровая длина составляет 780 мм.

Принцип работы двухцветного указателя

Оптическое разделение пространства пар-вода основано на различии показателей преломления в паре и воде. Если на воду падает красный луч, то он полностью отражается ею, а через пар проходит сквозь неизменным, поэтому наблюдателю область пара кажется красной, а область воды — зеленой.

Область применения двухцветных указателей

Для пара до 180 бар, температура 355,50C.

Конструктивно двухцветный указатель — это тот же самый транспарантный указатель, только с клиновидной формой средней части.

Для непосредственного наблюдения указатель оборудован подсветкой, которая позволяет наблюдать зеленые и красные цвета.

Определение уровня по двухцветному указателю

Водяная среда — зеленый цвет. Область пара — красный цвет.

Функциональный принцип указателя

Оптическое разделение пространства Пар-Вода основано на различии показателей луча в паре и воде. Если на воду падает красный луч, он практически полностью отражается и адсорбируется. Если же он падает на пар, то проходит сквозь него практически неизменным.

Поэтому область пара кажется наблюдателю красной, а область воды, соответственно, зеленой.

Двухцветный указатель разработан специально для паровых котлов и сосудов высокого давления (например конденсатосборников). Его максимальная смотровая длина 780 мм.

Источником света является обыкновенная лампа. Пригоден для наблюдения уровня с дистанционно с помощью видеокамеры. Если информацию об уровне жидкости необходимо передать на большое расстояние, то вместо красно-зеленого светофильтра используется щель, дающая на экране четкую картину границы раздела жидкость-пар.

Описание двухцветного указателя

Cмотровое стекло:транспарантное стекло КЛИНГЕР ТА 28.

По выбору можно наблюдать либо зелено-красную(для прямого наблюдения), либо черно-белую (для видеонаблюдения) границу.

Соединение смотровая колонка — запорная арматура с поворотом на 3600, подсоединение фланцевой парой, уплотнение смотрового стекла плоской прокладкой.

Исполнение подсоединения

Конечное подсоединение с вентильной головкой DVK 2, шариковая система защиты в верхней и нижней запорной арматуре.

Подсоединение указателя к сосуду

Фланцевое или цапфовое, возможно по любым принятым нормам

Вес: вентильная головка с присоединительной арматурой 44 кг.

Момент затяжки болтов смотровой колонки: 150 Нм в холодном состоянии, в рабочем состоянии — 120 Нм.

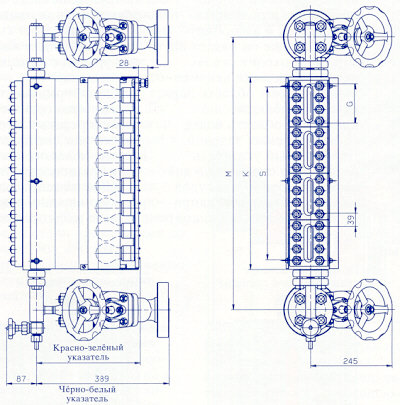

Строительные и присоединительные размеры двухцветных указателей в мм
