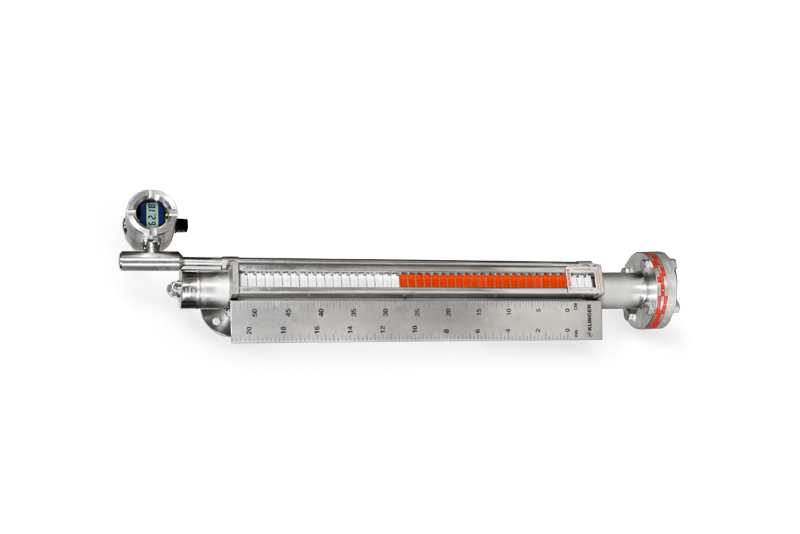

Klinger K-D
Описание указателя жидкости с рефлексионным стеклом
Указатель Klinger тип K рассчитан на номинальное давление среды Ру40 бар. Максимальное рабочее давление насыщенного пара для данного указателя составляет 32 бар. Максимальная температура эксплуатации при этом не должна превышать 236°С.
Такие указатели уровня жидкости на сосудах, работающих под давлением, устанавливаются серийно многими производителями котельного оборудования.
Мы рекомендуем использовать данный вид устройства как указатель уровня воды в баке для котлов, на которых раньше был установлен указатель уровня жидкости 12кч11бк, поскольку указатель уровня 12кч11бк в европейских странах не производится.
Конструктивные особенности указателя уровня жидкости Klinger K-D
Присоединение указателя к сосуду
Присоединяется к сосуду при помощи фланцев, размеры и форма которых соответствуют EN 1092-1:2007. Стандартно поставляются с фланцами конструкции B, другие типы по запросу.
Материал
Материал указателя имеет условное обозначение FS/H. По классификации Klinger такая маркировка означает, что указатель уровня изготовлен из углеродистой стали ASTM A105N (серийное исполнение) или стали LF2 (для низкотемпературной версии до -46°С). Другие материалы корпуса по запросу.
Стекло используемое в указателях K-D
Указатель Клингер тип K-D оснащен рифленым (рефлексионным) боросиликатным смотровым стеклом (стекло Клингера), которое термически преднапряжено.
Запорная арматура
Соединение между рамкой указателя и запорной арматурой поворотное (для запорных устройств тип D). В запорной арматуре предусмотрена шариковая предохранительная система, обеспечивающая автоматическое перекрытие потока среды через указатель в случае повреждения стекла или протечек через рамку указателя.
Комплектация указателя
- Запорные устройства указателя: вентильная головка тип D
- Обозначение материала корпуса: FS/H
- Используемое стекло: рефлексионное боросиликатное смотровое стекло Клингера тип B
- Соединение рамки с запорными устройствами: поворотное на 360°
- Внешний диаметр штуцера 16 мм
- Обеспечение герметичности: за счет сальника вентильной головки и плоского уплотнения в смотровой колонке
- Шариковая предохранительная система: да
- Подсоединение к сосуду: фланцевое по EN 1092-1:2007 тип B
- Момент затяжки болтов рамки: 60 Н*м в холодном состоянии
- Изготовитель: Klinger
Компоненты и материалы указателя уровня жидкости Клингер K-D
- (1) Крышка: материал CK35
- (2) Корпус указателя: материал C22.8
- (3) Пластина прижимная: материал C22.8
- (4) Стекло рефлексионное, тип B: боросиликат
- (5) Защитная прокладка: Клингерсил
- (6) Уплотнительная прокладка: графит-ламинат PSM
- (7) Крепежные болты: материал 8.8
Габаритные и присоединительные размеры указателей Klinger K-D
Завод изготавливает указатели с межцентровым расстоянием по чертежу заказчика. В таблице ниже приведены стандартные размеры и расстояния между центрами фланцев, но при необходимости может быть изготовлен указатель, с требуемым межцентровым расстоянием.
| Размер | Межцентровое расстояние М, мм | Длина колонки К, мм | Смотровая длина S, мм | Размер стекла G | Вес, кг |
|---|---|---|---|---|---|
| III | 265 | 177 | 143 | 165 | 4,30 |
| IV | 290 | 202 | 168 | 190 | 5,00 |
| V | 320 | 232 | 198 | 220 | 5,50 |
| VI | 350 | 262 | 228 | 250 | 6,70 |
| VII | 380 | 292 | 258 | 280 | 6,90 |
| VIII | 420 | 332 | 298 | 320 | 7,80 |
| IX | 440 | 352 | 318 | 340 | 8,50 |
| 2 x IV | 495 | 406 | 373 | 190 | 10,00 |
| 2 x V | 555 | 466 | 433 | 220 | 11,00 |
| 2 x VI | 615 | 526 | 493 | 250 | 13,40 |
| 2 x VII | 675 | 596 | 553 | 280 | 13,80 |
| 2 x VIII | 755 | 666 | 633 | 320 | 15,60 |
| 2 x IX | 795 | 706 | 673 | 340 | 17,00 |
| 3 x VI | 880 | 790 | 758 | 250 | 20,10 |
| 3 x VII | 970 | 830 | 848 | 280 | 20,70 |
| 3 x VIII | 1090 | 1000 | 968 | 320 | 23,40 |
| 3 x IX | 1150 | 1050 | 1023 | 340 | 25,50 |
| 4 x VII | 1265 | 1174 | 1143 | 280 | 27,60 |
| 4 x VIII | 1425 | 1334 | 1303 | 320 | 31,20 |
| 4 x IX | 1505 | 1414 | 1383 | 340 | 34,00 |
| 5 x VII | 1560 | 1468 | 1438 | 280 | 34,50 |
| 6 x VI | 1675 | 1582 | 1553 | 250 | 40,20 |
| 5 x VIII | 1760 | 1668 | 1638 | 320 | 39,00 |
| 5 x IX | 1860 | 1768 | 1738 | 340 | 42,50 |
| 7 x VI | 1940 | 1846 | 1818 | 250 | 46,90 |
| 6 x VIII | 2095 | 2002 | 1973 | 320 | 46,80 |
| 6 x IX | 2215 | 2122 | 2093 | 340 | 51,00 |
| 7 x VIII | 2430 | 2336 | 2308 | 320 | 54,60 |
| 7 x IX | 2770 | 2476 | 2448 | 340 | 59,50 |
Необходимость установки указателей уровня жидкости на оборудование
Рефлексионные указатели уровня жидкости предусмотрены конструкцией паровых котлов, сосудов, резервуаров жидкостей для визуального контроля уровня среды. Их использование повышает безопасность эксплуатации и обеспечивает возможность контроля работоспособности автоматическим систем поддержания уровня жидкости в резервуаре.
Условное обозначение указателей по таблицам фигур
В соответствии с таблицами фигур указателей уровня ранее были приняты условные обозначения 12с11бк, 12нж11бк. Такая маркировка сегодня уже не в состоянии описать весь спектр производимых Klinger указателей.
Применимость для котлов ДКВР, Е-1/9 и других
Указатель типа Klinger K-D №6 может быть установлен на котел ДКВР без внесения изменений в систему крепления. Также без внесения изменений для котлов Е-1/9 может быть использован указатель K-D №2, важно правильно заказать фланцы по давлению и условному проходу.
Обратите внимание, что запорные устройства с маркировкой D поворотные, поэтому при заказе не нужно указывать требуемое положение видимой области стекла по отношению к плоскости крепежных фланцев.
Для запорных устройств с маркировкой DG обязательно указывайте взаимное расположение видимой области стекла и плоскости фланцев указателя уровня жидкости.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
