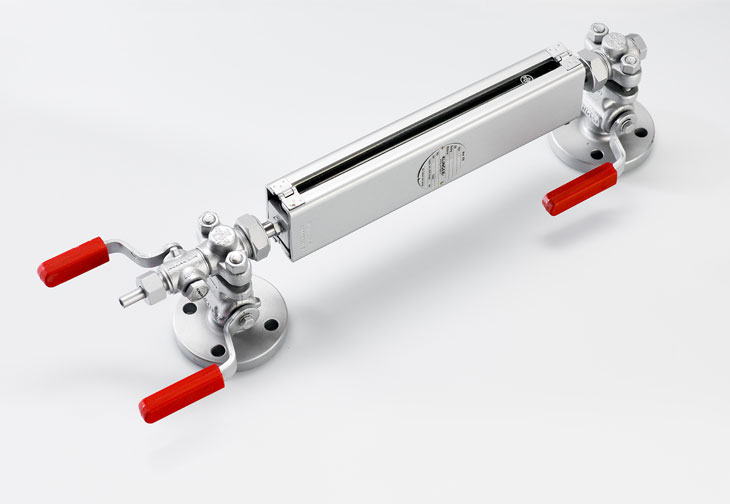

Klinger A400

Поставляем рефлексные уровнемеры Klinger A400 для жидкостей в сосудах сверхвысокого давления — PN 400 бар (ANSI 2500), рабочая температура до 120 °C. Корпус из материала FS/H, рефлексное стекло Клингера тип A из боросиликата. Размерный ряд от III до IX, со сборками 2× — 7× для длинных колонок (видимая длина до 2 639 мм). Поставка с запорной арматурой и фланцами по ТЗ заказчика, от 1 шт.

Назначение и принцип работы

Klinger A400 — однокамерный визуальный уровнемер с рефлексным боросиликатным стеклом для контроля уровня чистых жидкостей в сосудах сверхвысокого давления: реакторы синтеза, гидрокрекинг, гидростатические системы, ёмкости с углеводородами под высоким давлением. Принцип рефлексного стекла: рифлёная задняя поверхность отражает свет в зоне жидкости тёмным контрастом, в зоне газа — серебристо-светлым.

Стандартные размеры Klinger A400

Полный размерный ряд из 25 типоразмеров (одиночные III–IX и сборки 2×IV…7×IX) — представлен в технической документации ООО ГК «Кварц-Пром»; основные параметры приведены выше. M — межосевое расстояние, L — общая длина, K — размер смотровой колонки, S — видимая длина, G — размер стекла.

Технические характеристики

Параметры в таблице — стандартные. Поставляем Klinger A400 любого размерного номера в комплекте с запорной арматурой и фланцами по ТЗ. По чертежу заказчика — нестандартные межосевые расстояния, односторонняя установка R/L.

Изготовление и комплектация

Klinger A400 — рефлексный уровнемер высокого давления. На стороне ООО ГК «Кварц-Пром» выполняются:

• гидравлические испытания корпуса на пробное давление 1,5 × PN;
• укладка рефлексного стекла на прокладки Permasil с моментным затягом;
• повторное гидроиспытание собранного уровнемера;
• маркировка серии, размерного номера, PN, типа стекла, даты изготовления;
• комплектация запорной арматурой DG / RAV / DVK2 и техническим паспортом.

Области применения

• Реакторы синтеза при PN 200–400 бар;
• Гидрокрекинг и гидроочистка нефтепродуктов;
• Сепараторы паровых установок (для жидкой фазы при умеренных температурах);
• Гидростатические системы;
• Ёмкости с углеводородами и сжиженными газами под сверхвысоким давлением;
• Аппараты химической переработки.

Как купить

Поставляем уровнемеры Klinger A400 любого размерного номера и комплектации, от 1 шт. Отправьте запрос с указанием размерного номера (или нужной видимой длины), фланцев, рабочей среды, температуры на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.

Часто задаваемые вопросы

На какое давление и температуру рассчитан A400?

PN 400 бар (ANSI 2500) при максимальной рабочей температуре 120 °C. Для применений с более высокой температурой (пар, насыщенный конденсат) рекомендуем серии T 100, T 250 (transparent с поддержкой пара).

Когда выбирать рефлексное (A) vs прозрачное (T) стекло?

A — для чистых неокрашенных жидкостей: вода, конденсат, светлые углеводороды. T — для пара, мутных, окрашенных или агрессивных сред с подсветкой сзади.

Какие сборки доступны для длинных колонок?

Последовательные сборки 2×, 3×, 4×, 5×, 6×, 7× из секций IV–IX. Максимальная видимая длина в одной колонке — 2 639 мм (7 × IX), вес 318 кг.

Какое соединение с сосудом?

Фланцы ANSI 2500 (стандарт под PN 400) или DIN-эквиваленты по запросу.

Поставляете в комплекте с арматурой?

Да. Стандартный комплект — A400 + запорные клапаны DG или RAV + дренажный клапан + прокладки. Для DVK2 — со встроенными быстрозапорными вентилями (автоматическое закрытие при разрыве стекла).

Сроки поставки?

1–2 недели со склада ООО ГК «Кварц-Пром» (популярные размеры III–VI), 6–12 недель под заказ (большие сборки и специсполнения).
