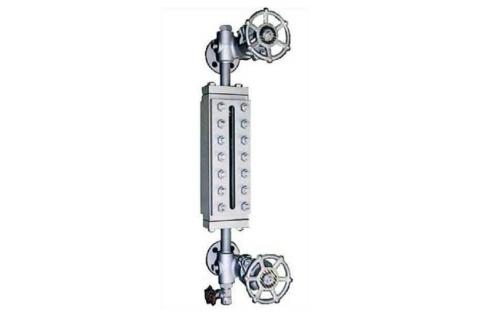

Указатель уровня Bonetti BTV-GP11
Поставляем указатели уровня с прозрачной стеклянной трубкой BONETTI BTV-GP11. Прозрачная стеклянная трубка наружным диаметром 16 мм — для неопасных рабочих сред. PN 6/12 бар, рабочая температура 158/38 °C. Корпус арматуры GP11 — концевые трубки с сальниковой набивкой. Максимальное межосевое расстояние CC = 2000 мм. Из официального каталога Cesare Bonetti S.p.A. От 1 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | BONETTI BTV-GP11 (трубчатое стекло) |
| Арматура | GP11 (концевые трубки с сальниками) |
| Максимальное давление | 6 / 12 бар |
| Максимальная температура | 158 / 38 °C |
| Тип стекла | Прозрачная стеклянная трубка Ø 16 мм (наружный) |
| Спецификация материала | 52, 63, 64 |
| Рабочая среда | Только неопасные рабочие среды (защитный кожух обязателен) |
| Соединение | Концевые трубки с сальниками; стандарт — накидная гайка 3/4″ NPT |
| Максимальное межосевое расстояние CC | 2000 мм (для большей длины — каскад нескольких указателей) |
| Длина стеклянной трубки G | CC − 28 мм |
| Длина смотровой щели V | CC − 110 мм |
| Масса | ≈ 7,0 кг |
| Диаметр пропускного сечения | 10 мм |
Защитные кожухи (опция)
В силу хрупкости стеклянной трубки рекомендуется заказывать дополнительно:
- металлический защитный кожух П-образного сечения (рис. 720) для закрепления на сальниковой камере и/или применения промежуточной опоры с сальниковой набивкой;
- защитный трубчатый кожух из акриловой смолы (рис. 721), герметично соединяемый с сальниковой камерой посредством уплотнительных колец круглого сечения.
Параметры в таблице — стандартные. Поставляем указатели любого типоразмера и комплектации по чертежу или ТЗ заказчика, от 1 шт.
Спецификация материалов корпуса
| Спец. | Корпус и детали, контактирующие со средой | Запорные элементы клапанов | Применение |
|---|---|---|---|
| 51 | Кованая углеродистая сталь | Нержавеющая сталь | Общее применение |
| 52 | Кованая углеродистая сталь | Нержавеющая сталь | Общее (исключая медь, серебро и сплавы) |
| 55 | Кованая ASTM A350 LF2 | AISI 316 | Неагрессивные среды при низкой t° до −45,6 °C |
| 61 | Кованая нержавеющая AISI 304 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 62 | Углеродистая, наружные детали — AISI 304 | AISI 316 | Агрессивные среды |
| 63 | Углеродистая, наружные детали — AISI 316 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 64 | Кованая нержавеющая AISI 316 | AISI 316 | Агрессивные среды |
Изготовление
- обработка корпуса арматуры из спец. 52, 63 или 64;
- сборка указателя со стеклянной трубкой Ø 16 мм длиной CC − 28 мм;
- уплотнение сальниковой набивкой;
- гидроиспытание на пробное давление;
- опционально — установка металлического или акрилового защитного кожуха;
- маркировка.
Области применения
- Резервуары с водой и неагрессивными жидкостями при PN до 12 бар;
- Системы низкого давления — отстойники, бункеры, баки;
- Системы пищевой и фармацевтической промышленности;
- Лабораторные установки и пилотные реакторы;
- ЖКХ — баки питательной воды малых котельных.
Изготовление и сертификация
Стеклянные указатели уровня BONETTI по конструкции и технологии производства отвечают требованиям международных стандартов ISO 9001:2000, директивы 97/23/EC по оборудованию работающему под давлением (PED) и директивы ATEX 94/9/EC. Приборы одобрены в том числе Федеральной службой Российской Федерации по экологическому, техническому и атомному надзору. Производитель — CESARE BONETTI S.p.A. (Италия).
Как купить
Поставляем указатели уровня BONETTI любого размерного номера и комплектации, от 1 шт. Для расчёта укажите межосевое расстояние CC, исполнение (правое/левое), стандарт и размер фланцев или резьбовых концов, рабочую среду, давление и температуру. Отправьте запрос на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
