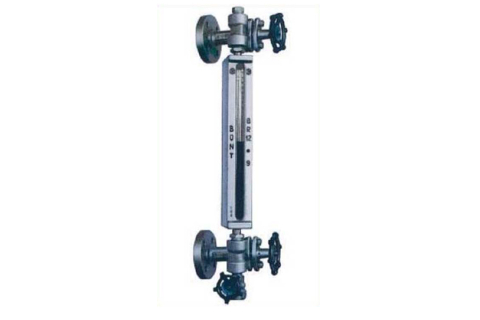

Указатель уровня Bonetti BR22 — GP12
Поставляем рефлексные указатели уровня BONETTI BR22 с арматурой GP12. PN до 28/10 бар, рабочая температура до 38 / 300 °C. Корпус — спецификация 52, 64, рефлексное стекло тип B. Соединения — ниппели с резьбой NPT. Рабочая среда — Прочие рабочие среды (не для водяного пара). Из официального каталога Cesare Bonetti S.p.A. От 1 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | BONETTI BR22 (рефлексный) |
| Арматура | GP12 |
| Максимальное давление | 28 / 10 бар |
| Максимальная температура | 38 / 300 °C |
| Тип стекла | тип B |
| Спецификация материала | 52, 64 |
| Рабочая среда | Прочие рабочие среды (не для водяного пара) |
| Соединение | Ниппели с резьбой NPT (стандарт 1/2″ или 3/4″) |
| Диаметр пропускного сечения | 10 мм |
| Класс ASME | — |
Стандартные типоразмеры
| Размер | G (стекло), мм | B (корпус), мм | V (смотр. щель), мм | Мин. CC GP11, мм | Мин. CC GP12, мм | Мин. CC G/GS 41/42, мм |
|---|---|---|---|---|---|---|
| 1 | 115 | 128 | 95 | 241 | 209 | 218 |
| 3 | 165 | 178 | 145 | 291 | 259 | 268 |
| 5 | 220 | 233 | 200 | 346 | 314 | 323 |
| 7 | 280 | 293 | 260 | 406 | 374 | 383 |
| 9 | 340 | 353 | 320 | 466 | 434 | 443 |
| 3×9 | 340 | 1073 | 1040 | 1186 | 1154 | 1163 |
| 5×9 | 340 | 1793 | 1760 | 1906 | 1874 | 1883 |
| 7×9 | 340 | 2513 | 2480 | 2626 | 2594 | 2603 |
| Полный размерный ряд: одиночные 1–9 + многосекционные сборки 2×4 — 7×9. По чертежу заказчика — другие межосевые расстояния CC. | ||||||
Параметры в таблице — стандартные. Поставляем указатели любого типоразмера и комплектации по чертежу или ТЗ заказчика, от 1 шт.
Спецификация материалов корпуса
| Спец. | Корпус и детали, контактирующие со средой | Запорные элементы клапанов | Применение |
|---|---|---|---|
| 51 | Кованая углеродистая сталь | Нержавеющая сталь | Общее применение |
| 52 | Кованая углеродистая сталь | Нержавеющая сталь | Общее (исключая медь, серебро и сплавы) |
| 55 | Кованая ASTM A350 LF2 | AISI 316 | Неагрессивные среды при низкой t° до −45,6 °C |
| 61 | Кованая нержавеющая AISI 304 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 62 | Углеродистая, наружные детали — AISI 304 | AISI 316 | Агрессивные среды |
| 63 | Углеродистая, наружные детали — AISI 316 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 64 | Кованая нержавеющая AISI 316 | AISI 316 | Агрессивные среды |
Изготовление
- обработка корпуса (спецификация 52, 64);
- гидравлическое испытание корпуса на пробное давление 1,5 × PN;
- укладка рефлексного стекла тип B с уплотнительными прокладками;
- сборка с моментным затягом крепежа;
- гидроиспытание собранного указателя;
- маркировка серии, типоразмера, PN, даты.
Области применения
- Прочие рабочие среды (не для водяного пара) в системах с указанным PN;
- Котлы Е-1/9, Е-2,5/9, ДЕ, ДКВР, КЕ (если рабочая среда — пар);
- Импортные котлы Viessmann, LOOS, Garioni Naval, Bosch;
- Технологические резервуары и аппараты;
- Применения с агрессивными средами — в исполнении из нержавеющей стали.
Изготовление и сертификация
Стеклянные указатели уровня BONETTI по конструкции и технологии производства отвечают требованиям международных стандартов ISO 9001:2000, директивы 97/23/EC по оборудованию работающему под давлением (PED) и директивы ATEX 94/9/EC. Приборы одобрены в том числе Федеральной службой Российской Федерации по экологическому, техническому и атомному надзору. Производитель — CESARE BONETTI S.p.A. (Италия).
Как купить
Поставляем указатели уровня BONETTI любого размерного номера и комплектации, от 1 шт. Для расчёта укажите межосевое расстояние CC, исполнение (правое/левое), стандарт и размер фланцев или резьбовых концов, рабочую среду, давление и температуру. Отправьте запрос на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
На какое давление и температуру рассчитан BR22?
PN до 28/10 бар, t° до 38 / 300 °C. Подходит для Прочие рабочие среды (не для водяного пара).
Какое стандартное соединение?
ниппели с резьбой NPT. Альтернативно — фланцы по ANSI / DIN / ГОСТ или резьбовые с накидной гайкой 3/4″ NPT — по запросу.
Какие материалы доступны?
Спецификации 52, 64. Подбор по рабочей среде: 52 для общего применения, 63/64 для агрессивных сред и низких температур (см. таблицу спецификаций).
Сроки поставки?
1–3 недели со склада, 6–10 недель под заказ из Италии.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
