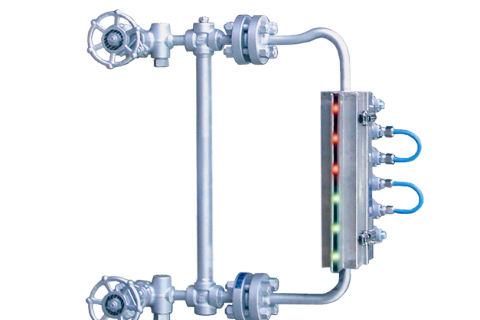

Указатель уровня Bonetti BC28-GP11
Поставляем двухцветные указатели уровня BONETTI BC28 с арматурой GP11 для водяного пара котлов среднего давления. PN до 40 бар, рабочая температура до 249 °C. Конструкция аналогична BC24 — трапециевидный корпус с двумя транспарантными стёклами и осветителем с цветными светофильтрами (красный/зелёный). Из официального каталога Cesare Bonetti S.p.A. От 1 шт.
Технические характеристики
| Параметр | Значение |
|---|---|
| Серия | BONETTI BC28-GP11 (двухцветный) |
| Арматура | GP11 (концевые трубки с сальниками) |
| Максимальное давление | 40 бар |
| Максимальная температура | 249 °C |
| Конструкция | Трапециевидный корпус с двумя транспарантными стёклами |
| Принцип индикации | Пар → КРАСНЫЙ; Вода → ЗЕЛЁНЫЙ |
| Спецификация материала | 52 |
| Рабочая среда | Водяной пар |
| Соединение | Концевые трубки с сальниками |
| Питание осветителя | 12 В перем. тока (взрывобезопасное); опционально 24 В / 220 В |
Размеры и комплектация
Размеры (длина корпуса, межосевое расстояние) для BC28 совпадают с BT28-GP11. См. размерный ряд BT28.
Параметры в таблице — стандартные. Поставляем указатели любого типоразмера и комплектации по чертежу или ТЗ заказчика, от 1 шт.
Спецификация материалов корпуса
| Спец. | Корпус и детали, контактирующие со средой | Запорные элементы клапанов | Применение |
|---|---|---|---|
| 51 | Кованая углеродистая сталь | Нержавеющая сталь | Общее применение |
| 52 | Кованая углеродистая сталь | Нержавеющая сталь | Общее (исключая медь, серебро и сплавы) |
| 55 | Кованая ASTM A350 LF2 | AISI 316 | Неагрессивные среды при низкой t° до −45,6 °C |
| 61 | Кованая нержавеющая AISI 304 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 62 | Углеродистая, наружные детали — AISI 304 | AISI 316 | Агрессивные среды |
| 63 | Углеродистая, наружные детали — AISI 316 | AISI 316 | Агрессивные среды и/или t° ниже −45,6 °C |
| 64 | Кованая нержавеющая AISI 316 | AISI 316 | Агрессивные среды |
Изготовление
- обработка трапециевидного корпуса (спец. 52);
- гидравлическое испытание на 1,5 × PN (60 бар);
- укладка двух прозрачных стёкол под небольшим углом с уплотнителями;
- установка осветительного устройства с красным и зелёным светофильтрами;
- гидроиспытание собранного указателя;
- контроль контрастности.
Области применения
- Паровые котлы среднего давления (PN 25–40 бар);
- Парогенераторы ТЭЦ малой и средней мощности;
- Котельные ЖКХ — посты оператора с дистанционным считыванием;
- Системы где важна быстрая визуальная диагностика.
Изготовление и сертификация
Стеклянные указатели уровня BONETTI по конструкции и технологии производства отвечают требованиям международных стандартов ISO 9001:2000, директивы 97/23/EC по оборудованию работающему под давлением (PED) и директивы ATEX 94/9/EC. Приборы одобрены в том числе Федеральной службой Российской Федерации по экологическому, техническому и атомному надзору. Производитель — CESARE BONETTI S.p.A. (Италия).
Как купить
Поставляем указатели уровня BONETTI любого размерного номера и комплектации, от 1 шт. Для расчёта укажите межосевое расстояние CC, исполнение (правое/левое), стандарт и размер фланцев или резьбовых концов, рабочую среду, давление и температуру. Отправьте запрос на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Чем BC28 отличается от BC24?
BC24 — PN 20 бар / 211 °C. BC28 — PN 40 бар / 249 °C. Конструкция и принцип индикации одинаковые.
Когда выбирать BC вместо BR/BT?
BR/BT — обычные одноцветные указатели для близкого считывания. BC — двухцветные, когда оператор работает на расстоянии и нужна моментальная цветовая индикация.
