Оптические окна из селенида цинка CVD-ZnSe
Изготавливаем оптические окна из CVD-селенида цинка (ZnSe) — плоскопараллельные пластины для CO₂-лазерной оптики (10,6 мкм), тепловидения 8–12 мкм и ИК-систем. Поликристаллический ZnSe лазерного и оптического качества, диапазон пропускания 0,5–20 мкм. Производство по ТУ 26-22-002-05818248-2006. Крупногабаритные окна и обтекатели — до 270 мм с толщиной стенки до 15 мм. Параллельность граней ≤ 30″ (до 5″ по запросу), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства CVD-ZnSe
| Параметр | Значение |
|---|---|
| Плотность | 5,27 г/см³ |
| Температура плавления | 1525 °C (диссоциирует при 700 °C) |
| Коэффициент теплопроводности | 18 Вт/(м·K) при 298 K |
| Коэффициент термического расширения | 7,1 × 10⁻⁶ /K при 273 K |
| Твёрдость по Кнупу | 120 (индентор 50 г) |
| Удельная теплоёмкость | 339 Дж/(кг·K) |
| Модуль Юнга E | 67,2 ГПа |
| Модуль объёмной деформации K | 40 ГПа |
| Предел упругости | 55,1 МПа |
| Коэффициент Пуассона | 0,28 |
Оптические свойства CVD-ZnSe
| Параметр | Значение |
|---|---|

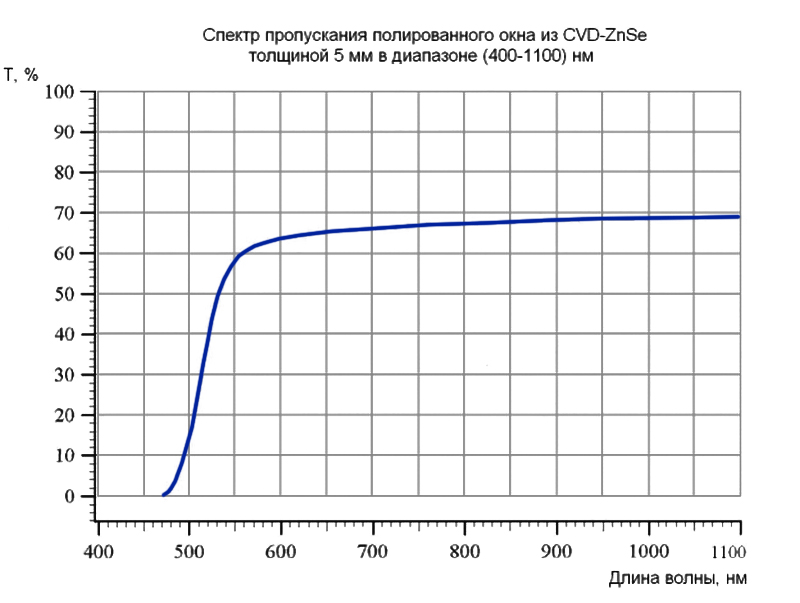

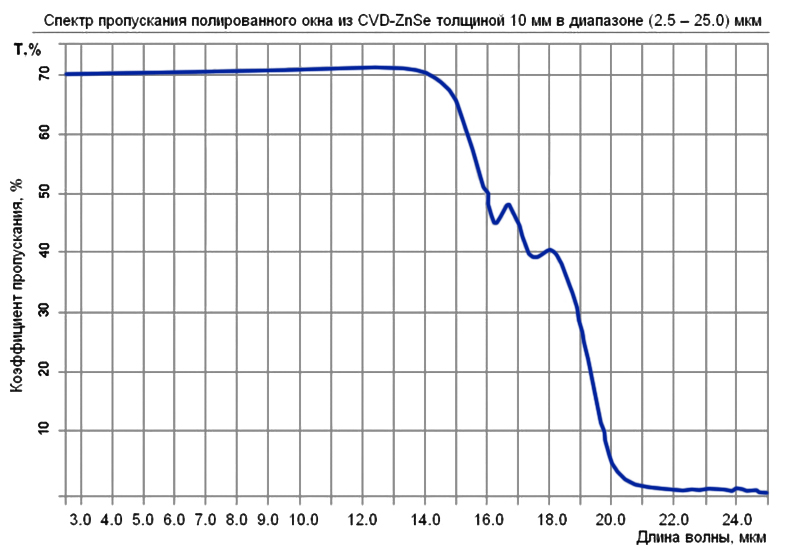

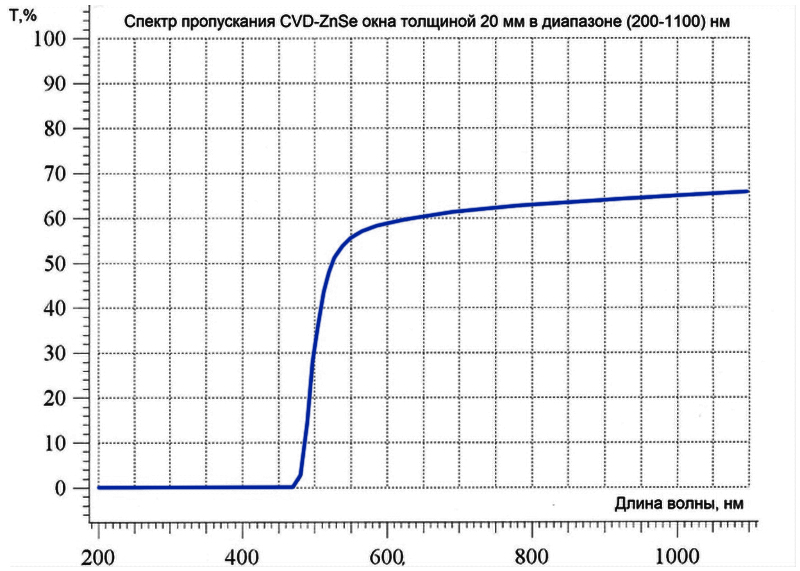

| Диапазон пропускания | 0,5 – 20 мкм |
| Показатель преломления n | 2,4028 (λ = 10,6 мкм) |
| Потери на отражение | 29,1 % (λ = 10,6 мкм, 2 поверхности с учётом переотражения) |
| dn/dT | 61 × 10⁻⁶ /K (λ = 10,6 мкм при 298 K) |
| Точка dn/dμ = 0 | 5,5 мкм |
| Показатель поглощения на 10,6 мкм | 0,0005 см⁻¹ (лазерное качество); 0,003 см⁻¹ (оптическое качество) |
Химические свойства ZnSe
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,001 г / 100 г |
| Молекулярный вес | 144,33 |
| Кристаллическая структура | Кубическая, аналогичная ZnS |
Технология производства материала
Поликристаллический CVD-ZnSe (Chemical Vapour Deposition) выращивается в реакторах химического осаждения из газовой фазы на графитовой подложке. Исходные реагенты — пары цинка и селеноводород H₂Se. Метод обеспечивает низкое содержание примесей и структурных дефектов; размер зерна — 20–150 мкм. На существующих реакторах выращиваем пластины поликристаллического ZnSe лазерного качества размером до 500 × 500 мм и толщиной до 30 мм. Производство по ТУ 26-22-002-05818248-2006 (разработка Института химии высокочистых веществ РАН).
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | CVD-ZnSe лазерного / оптического качества |
| ТУ | ТУ 26-22-002-05818248-2006 |

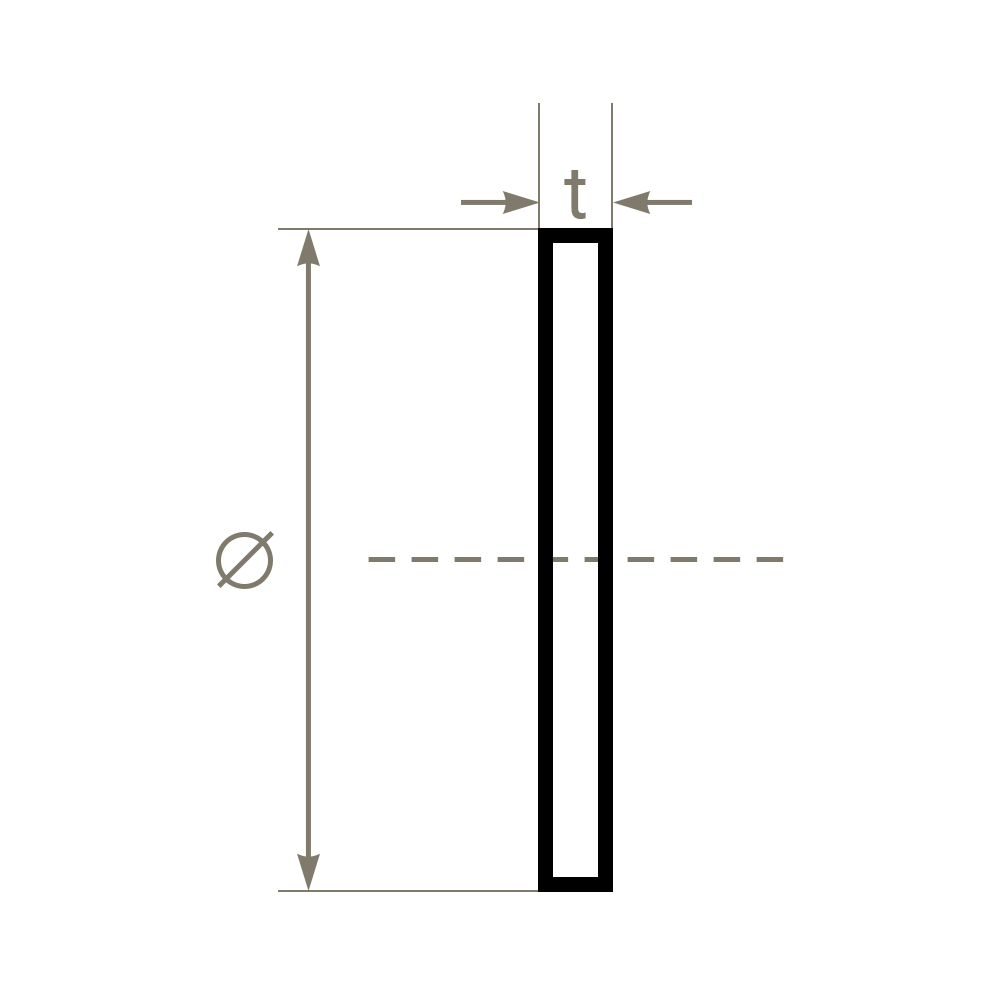

| Тип изделия | Оптическое окно (плоскопараллельная пластина) |
| Форма | Круглая или прямоугольная — по ТЗ; обтекатели сложной формы |
| Диаметр / габарит | До 270 мм (крупногабаритные окна и обтекатели); пластины до 500 × 500 мм |
| Толщина | От 1 мм до 30 мм; стенка обтекателя — до 15 мм |
| Размер зерна поликристалла | 20 – 150 мкм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| AR-покрытие | Возможно — AR на 10,6 мкм / 3–5 мкм / 8–12 мкм, с одной или обеих сторон |
Параметры в таблице — стандартные. Изготавливаем оптические окна из ZnSe любых габаритов, толщин и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических окон из CVD-ZnSe применяем технологию прецизионной обработки поликристаллических ИК-материалов:
- распиловка пластин CVD-ZnSe лазерного или оптического качества на заготовки расчётной толщины;
- грубое шлифование двух плоских поверхностей;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- контроль показателя поглощения на 10,6 мкм;
- нанесение AR-покрытий с одной или двух сторон под рабочую длину волны (10,6 мкм для CO₂; 3–5 / 8–12 мкм для тепловидения) — по запросу.
Собственные реакторы CVD и оптический парк позволяют выпускать ZnSe-окна от единичных пластин до крупногабаритных колпаков-обтекателей диаметром до 270 мм с толщиной стенки до 15 мм по ТУ 26-22-002-05818248-2006.
Области применения
- Окна CO₂-лазеров (10,6 мкм) — выходные защитные элементы, окна резонаторов;
- Окна тепловизионной оптики 3–5 мкм и 8–12 мкм;
- Защитные окна и обтекатели для головок самонаведения и оптико-электронных систем — до 270 мм;
- Окна FTIR-спектрометров среднего ИК-диапазона;
- Окна ИК-приборов разведки, наблюдения и наведения;
- Защитные экраны для ИК-объективов и коллиматоров;
- Окна вакуумных камер и термокамер для ИК-измерений.
Как купить
Изготавливаем оптические окна из ZnSe по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D, AR-покрытию и качеству материала (лазерное / оптическое) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у ZnSe-окон?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
В чём разница между ZnSe лазерного и оптического качества?
Показатель поглощения на 10,6 мкм: 0,0005 см⁻¹ (лазерное) против 0,003 см⁻¹ (оптическое). Лазерное качество — для CO₂-лазеров высокой мощности; оптическое — для пассивной ИК-оптики и тепловидения.
Какой максимальный диаметр окна?
До 270 мм для крупногабаритных окон и колпаков-обтекателей с толщиной стенки до 15 мм. Пластины-заготовки — до 500 × 500 мм.
Можно ли заказать прямоугольное окно?
Да. Выпускаем круглые, прямоугольные и сложнопрофильные окна по чертежу заказчика.
Наносите ли AR-покрытие на 10,6 мкм?
Да. Просветляющие покрытия под CO₂ (10,6 мкм), MWIR (3–5 мкм) и LWIR (8–12 мкм) — с одной или двух сторон.
По каким ТУ производится ZnSe?
ТУ 26-22-002-05818248-2006 (разработка Института химии высокочистых веществ РАН).
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
