Оптические окна из фтористого магния MgF2
Изготавливаем оптические окна из фтористого магния (MgF₂) — плоскопараллельные пластины для VUV- и УФ-оптики, эксимерных лазеров ArF (193 нм) и F₂ (157 нм), просветляющих систем и поляризационной техники. Двулучепреломляющий кристалл, прозрачен в диапазоне 0,11–7,5 мкм, выдерживает влажную атмосферу. Диаметр до 150 мм, параллельность граней ≤ 30″ (до 5″ по запросу), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 40/20 по MIL-PRF-13830B. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Плотность | 3,177 г/см³ |
| Температура плавления | 1255 °C |
| Коэффициент теплопроводности | 0,3 Вт/(м·K) при 27 °C |
| Коэффициент термического расширения | 13,7 × 10⁻⁶ /K и 8,48 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 415 кг/мм² |
| Удельная теплоёмкость | 0,24 кал/(г·K) при 298 K; 0,362 кал/(г·K) при 1700 K |
| Диэлектрическая постоянная | 4,87 (параллельно оси); 5,45 (перпендикулярно оси) |
| Модуль Юнга E | 138,5 ГПа |
| Модуль сдвига G | 54,66 ГПа |
| Модуль объёмной деформации K | 101,32 ГПа |
| Упругие коэффициенты | C11 = 140,2 МПа; C12 = 89,5 МПа; C44 = 56,8 МПа; C33 = 204,7 МПа; C13 = 62,9 МПа; C66 = 95,7 МПа |
| Предел упругости | 49,64 МПа |
| Коэффициент Пуассона | 0,276 |
Оптические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|

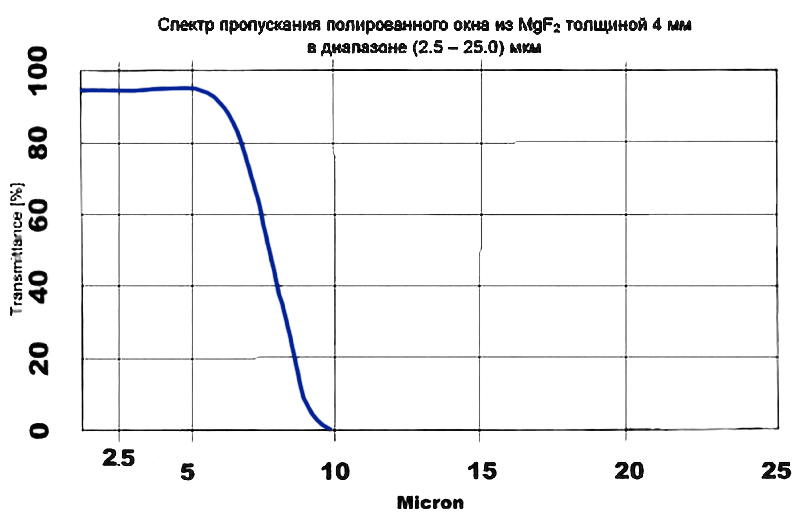

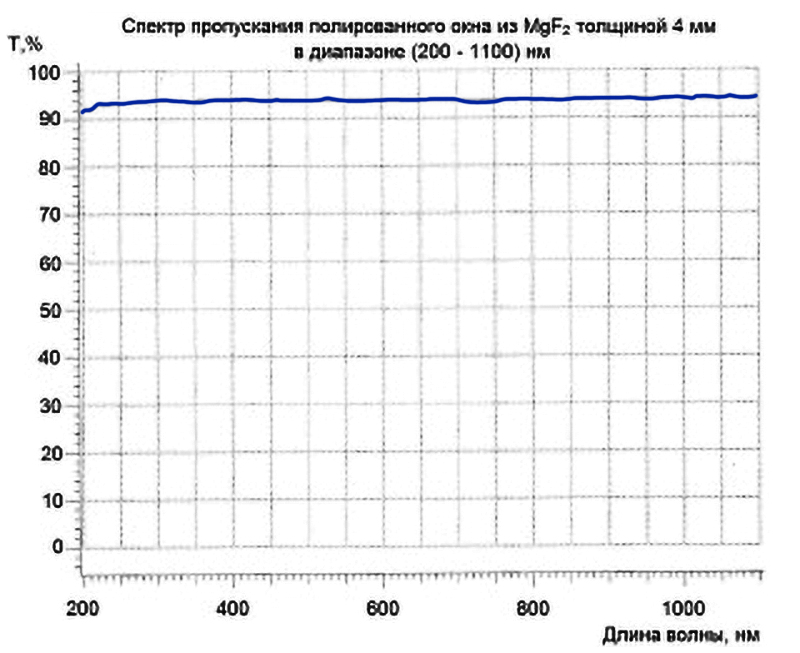

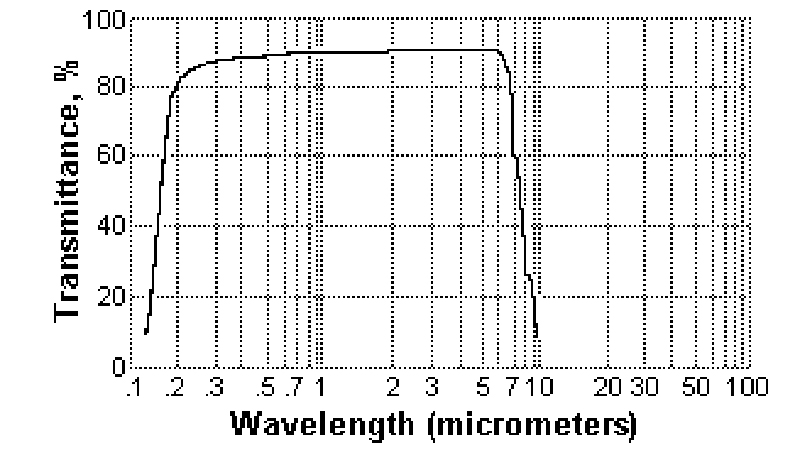

| Диапазон пропускания | 0,11 – 7,5 мкм |
| Показатель преломления n | no = 1,3836; ne = 1,3957 (λ = 0,405 мкм) |
| Потери на отражение | 11,2 % (λ = 0,12 мкм, 2 поверхности) |
| dn/dT | 2,3 × 10⁻⁶ /K и 1,7 × 10⁻⁶ /K (λ = 0,4 мкм) |
Химические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | < 0,0002 г / 100 г при 0 °C |
| Молекулярный вес | 62,32 |
| Класс | Тетрагональный, раскалывание по оси C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | MgF₂ кристаллический (двулучепреломляющий) |
| Тип изделия | Оптическое окно (плоскопараллельная пластина) |

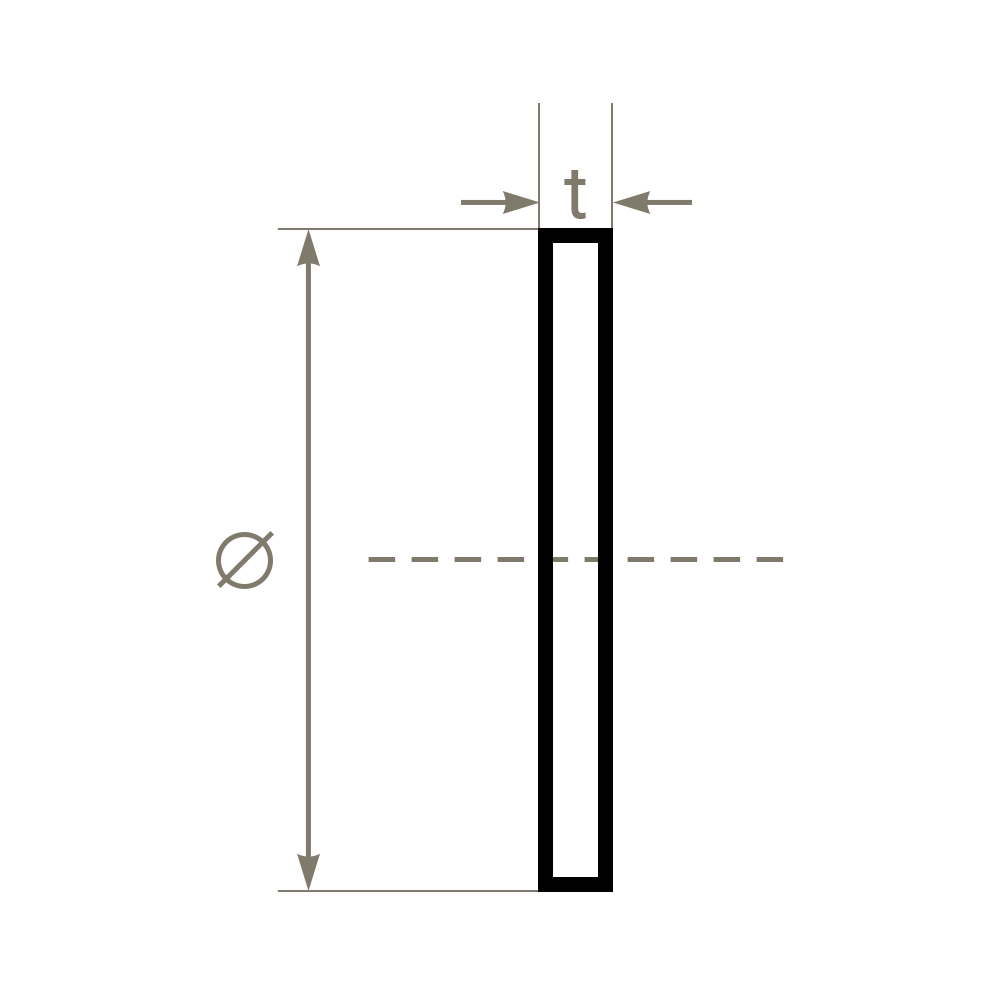

| Форма | Круглая или прямоугольная — по ТЗ |
| Диаметр / габарит | До 150 мм |
| Толщина | От 1 мм до 30 мм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| AR-покрытие | Возможно — с одной или обеих сторон, под VUV / UV / ИК-диапазон |
Параметры в таблице — стандартные. Изготавливаем оптические окна из MgF₂ любых габаритов, толщин и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических окон из фтористого магния применяем технологию прецизионной обработки двулучепреломляющих кристаллов:
- распиловка кристалла MgF₂ с учётом ориентации оптической оси на пластины расчётной толщины;
- грубое шлифование двух плоских поверхностей;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытий с одной или двух сторон под рабочий диапазон (VUV / UV / ИК) — по запросу.
Распиловку выполняем с учётом ориентации c-оси — для минимизации двулучепреломления в рабочем луче или, наоборот, для поляризационных применений.
Области применения
- Окна эксимерных лазеров ArF (193 нм) и F₂ (157 нм);
- VUV-оптика от 110 нм — окна вакуумных монохроматоров и спектрометров;
- УФ-спектрофотометрия и аналитическое приборостроение;
- Поляризационная оптика — за счёт двулучепреломления MgF₂;
- Окна УФ-фотодетекторов и УФ-CCD-камер;
- ИК-системы среднего диапазона до 7,5 мкм;
- Космическая и астрономическая оптика — стойкость к радиации и вакууму;
- Защитные окна, работающие во влажной атмосфере (растворимость < 0,0002 г / 100 г).
Как купить
Изготавливаем оптические окна из MgF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D и AR-покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у MgF₂-окон?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
В каком диапазоне прозрачно окно из MgF₂?
0,11 – 7,5 мкм. Это VUV, UV, видимый и средний ИК. Для длин волн короче 110 нм используют LiF.
Учитывается ли двулучепреломление при ориентации окна?
Да. Распиловку выполняем с учётом оптической оси — для минимизации двулучепреломления или, наоборот, для поляризационных применений.
Можно ли заказать прямоугольное окно?
Да. Выпускаем круглые и прямоугольные пластины по чертежу заказчика.
Наносится ли AR-покрытие на обе стороны?
Да. Просветляющие покрытия под VUV, UV и ИК-диапазон — с одной или обеих сторон.
Можно ли использовать MgF₂ во влажной атмосфере?
Да. Растворимость менее 0,0002 г / 100 г и тетрагональная структура делают MgF₂ устойчивым к атмосферной влаге — в отличие от KBr, NaCl и KCl.
Какой максимальный диаметр окна?
До 150 мм. Большие диаметры — по согласованию.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
