Оптические окна из фтористого лития LiF
Изготавливаем оптические окна из фтористого лития (LiF) — плоскопараллельные пластины для VUV-оптики, эксимерных лазеров ArF (193 нм) и F₂ (157 нм), УФ-спектрометрии и УФ-фотодетекторов. Диапазон пропускания 0,12–8,5 мкм — самая короткая UV-граница среди практически применимых оптических кристаллов. Диаметр до 100 мм, параллельность граней ≤ 30″ (до 5″ по запросу), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 40/20 по MIL-PRF-13830B. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|
| Плотность | 2,63905 г/см³ |
| Температура плавления | 870 °C |
| Коэффициент теплопроводности | 4,01 Вт/(м·K) при 41 °C |
| Коэффициент термического расширения | 37 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 102 – 113 кг/мм² (индентор 500 г) |
| Удельная теплоёмкость | 1562 Дж/(кг·K) при 10 °C |
| Диэлектрическая постоянная | 9,1 при 25 °C |
| Модуль Юнга E | 64,79 ГПа |
| Модуль сдвига G | 55,14 ГПа |
| Модуль объёмной деформации K | 62,03 ГПа |
| Упругие коэффициенты | C11 = 97,4 МПа; C12 = 40,4 МПа; C44 = 55,4 МПа |
| Предел упругости | 11,2 МПа |
| Коэффициент Пуассона | 0,326 |
Оптические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|

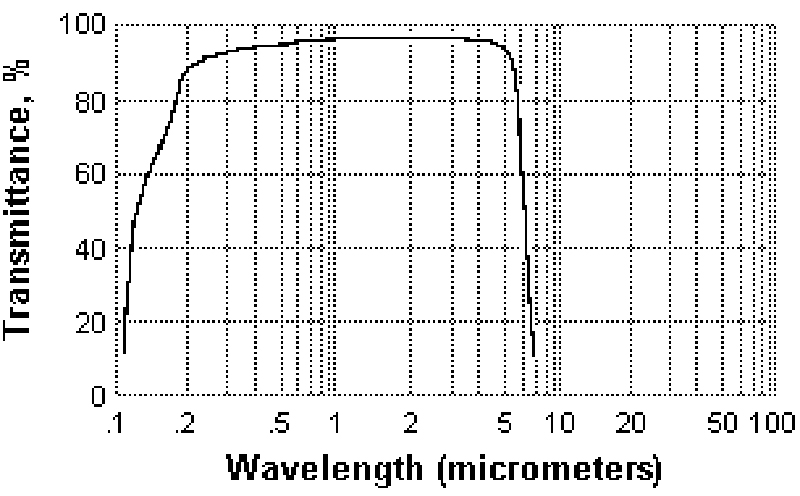

| Диапазон пропускания | 0,12 – 8,5 мкм |
| Показатель преломления n | 1,3943 (λ = 0,5 мкм) |
| Потери на отражение | 5,3 % (λ = 0,5 мкм, 2 поверхности) |
| dn/dT | −12,7 × 10⁻⁶ /K (λ = 0,6 мкм) |
Химические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,27 г / 100 г при 20 °C |
| Молекулярный вес | 25,94 |
| Класс | FCC, структура NaCl, плоскость раскалывания (111) |
| Гигроскопичность | Низкая — не поглощает атмосферную влагу |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | LiF кристаллический |

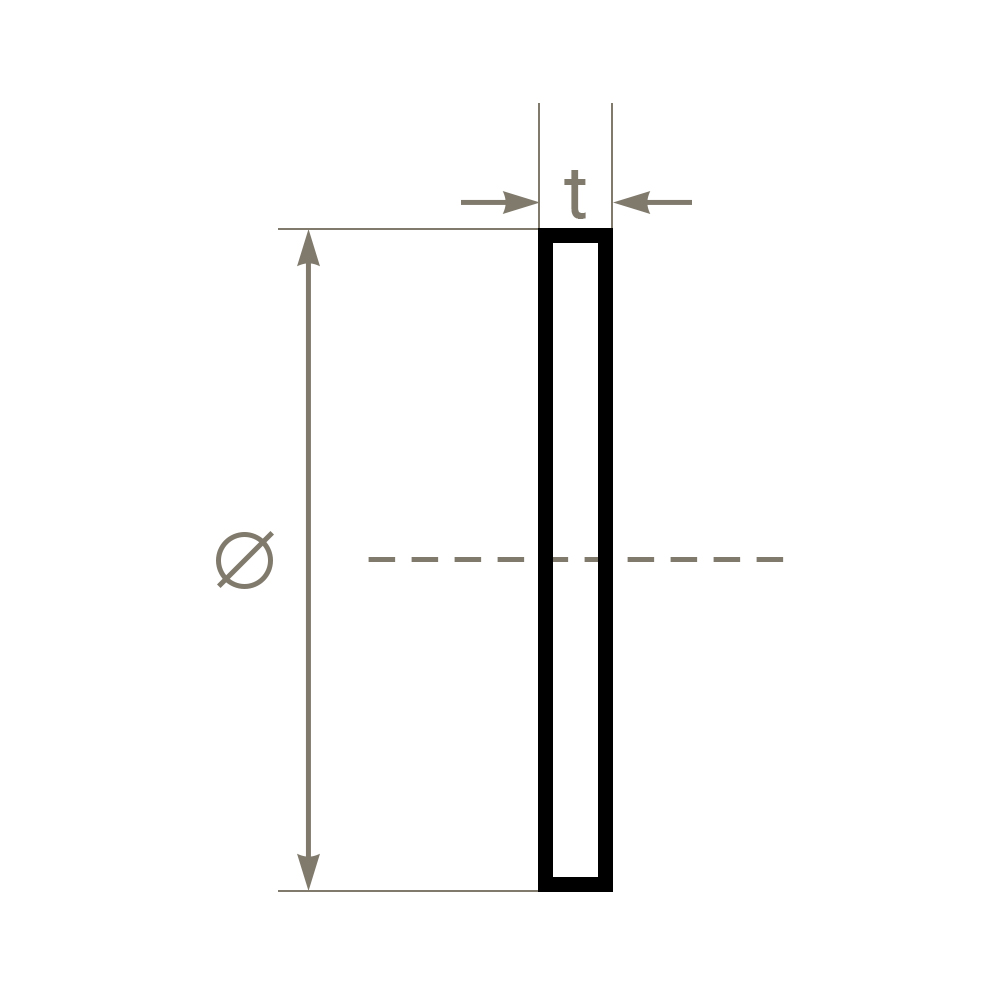

| Тип изделия | Оптическое окно (плоскопараллельная пластина) |
| Форма | Круглая или прямоугольная — по ТЗ |
| Диаметр / габарит | До 100 мм |
| Толщина | От 1 мм до 20 мм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| AR-покрытие | Возможно — с одной или обеих сторон, под VUV / UV / ИК-диапазон |
Параметры в таблице — стандартные. Изготавливаем оптические окна из LiF любых габаритов, толщин и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических окон из LiF применяем технологию прецизионной обработки фторидных кристаллов:
- распиловка кристалла LiF с учётом плоскости раскалывания (111) на пластины расчётной толщины;
- грубое шлифование двух плоских поверхностей;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытий с одной или двух сторон под рабочий диапазон (VUV / UV / ИК) — по запросу.
Опыт обработки фторидных кристаллов и собственный оптический парк позволяют выпускать LiF-окна для VUV-оптики и эксимерных лазеров ArF и F₂.
Области применения
- Окна эксимерных лазеров ArF (193 нм) и F₂ (157 нм);
- VUV-спектрометрия от 120 нм — окна вакуумных монохроматоров и спектрографов;
- УФ-фотодетекторы и УФ-CCD-камеры — защитные окна;
- Атомно-эмиссионная и атомно-абсорбционная спектроскопия;
- Астрономическая и космическая оптика — за счёт прозрачности в VUV;
- ИК-системы среднего диапазона до 8,5 мкм;
- Аналитическое приборостроение и кюветная техника для UV.
Как купить
Изготавливаем оптические окна из LiF по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D и AR-покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у LiF-окон?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
Какая нижняя граница пропускания у LiF-окон?
0,12 мкм (120 нм) — самая короткая UV-граница среди практически применимых оптических материалов. Используют там, где CaF₂ и MgF₂ уже непрозрачны.
Гигроскопичен ли LiF?
Нет, гигроскопичность низкая. Это отличает LiF от KBr, NaCl и KCl: материал не поглощает атмосферную влагу и не требует осушенного хранения.
Можно ли заказать прямоугольное окно?
Да. Выпускаем круглые и прямоугольные пластины по чертежу заказчика.
Наносится ли AR-покрытие на 193 нм?
Да. Просветляющие покрытия под VUV, UV и ИК-диапазон — с одной или двух сторон.
Какой максимальный диаметр окна?
До 100 мм. Большие диаметры — по согласованию с учётом доступности заготовок LiF.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
