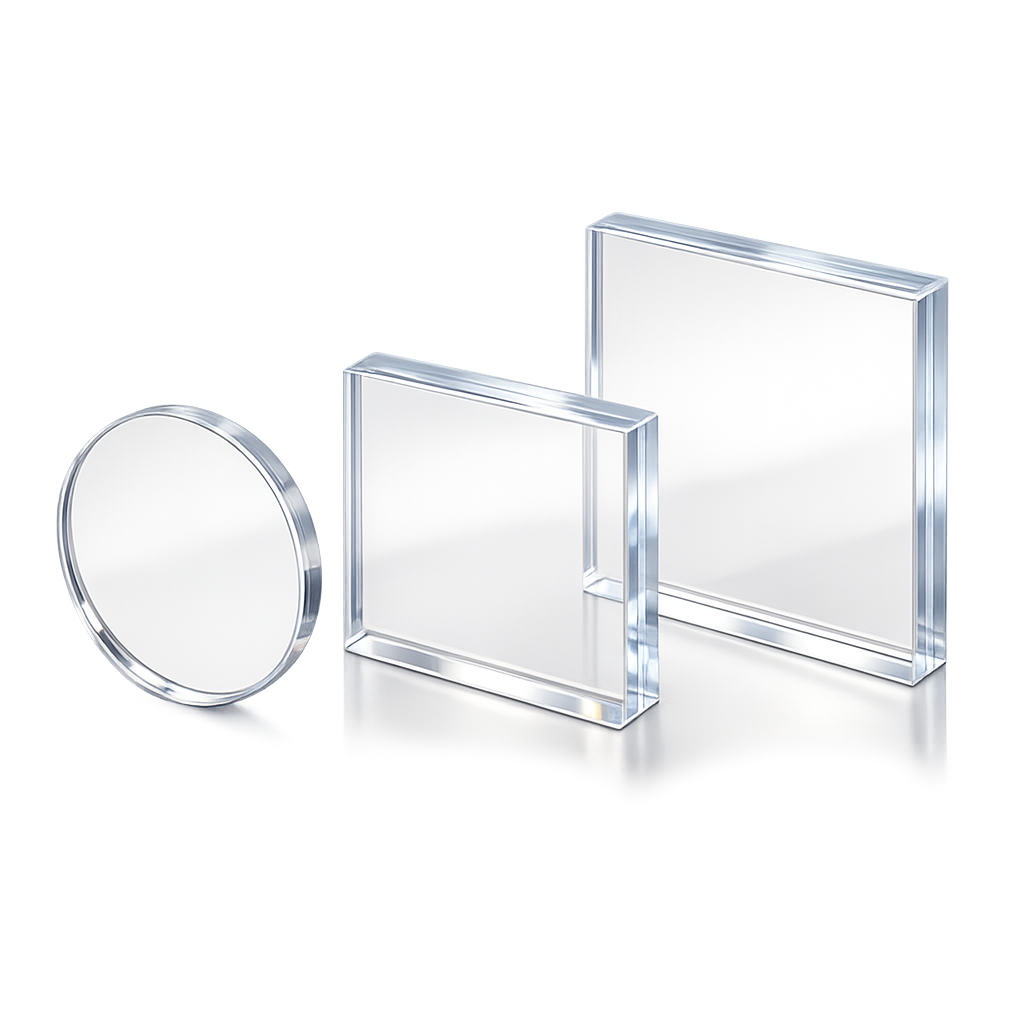

Оптические окна из бромида калия KBr
Изготавливаем оптические окна из бромида калия (KBr) — плоскопараллельные пластины для FTIR-спектроскопии, дисперсионных ИК-спектрометров, кювет среднего и дальнего ИК-диапазона. Кристаллический KBr (метод Кирополуса), один из самых широких диапазонов пропускания среди оптических кристаллов: 0,4–25 мкм. Гигроскопичный материал — обработка и хранение в условиях контролируемой влажности. Диаметр до 100 мм с защитным покрытием, параллельность граней ≤ 30″ (до 5″ по запросу), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 60/40 по MIL-PRF-13830B. По чертежу или ТЗ заказчика, от 1 шт.
Свойства бромида калия (KBr)
| Параметр | Значение |
|---|---|

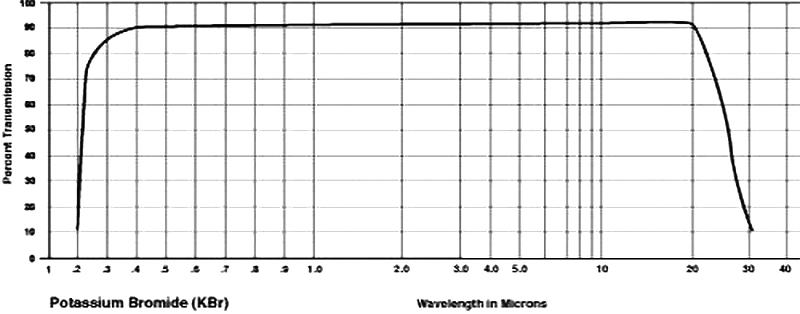

| Диапазон пропускания | 0,4 – 25 мкм |
| Практический интервал дисперсии (ИК) | 15 – 27 мкм |
| Метод выращивания кристаллов | Кирополуса |
| Гигроскопичность | Хорошо растворим в воде, гигроскопичен |
| Максимальная рабочая температура | 300 °C |
| Особенности | Очень мягкий, легко раскалывается; под действием излучения возможны центры окраски |

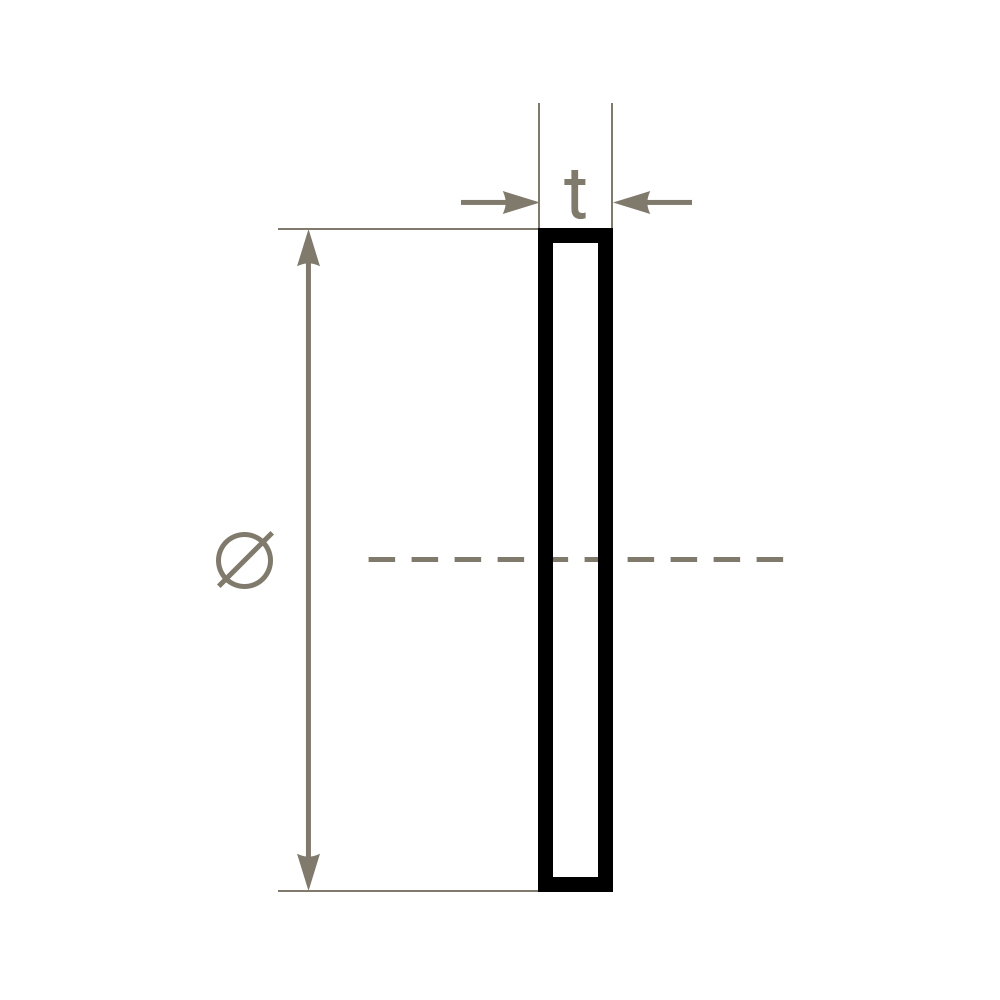

Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | KBr кристаллический (метод Кирополуса) |
| Тип изделия | Оптическое окно (плоскопараллельная пластина) |
| Форма | Круглая или прямоугольная — по ТЗ |
| Диаметр / габарит | До 100 мм с защитным покрытием |
| Толщина | От 2 мм до 20 мм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 60/40 по MIL-PRF-13830B (мягкий гигроскопичный материал) |
| Защита от влаги | Обязательна — упаковка с осушителем, осушённая среда или подогрев оптики выше окружающей температуры |
| AR-покрытие | По запросу — с одной или обеих сторон, под рабочую длину волны |
Параметры в таблице — стандартные. Изготавливаем оптические окна из KBr любых габаритов, толщин и допусков по чертежу или ТЗ заказчика, от 1 шт. Также поставляем окна для кювет, светоделители и плоскопараллельные пластины из KBr.
Изготовление
Для производства оптических окон из бромида калия применяем технологию прецизионной обработки гигроскопичных солевых кристаллов в условиях контролируемой влажности:
- распиловка слитка KBr (Кирополус) на пластины расчётной толщины;
- грубое шлифование двух плоских поверхностей мягкими абразивами;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон по специальной технологии при контролируемой влажности воздуха до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- защита оптических поверхностей от атмосферной влаги (упаковка с осушителем, опционально — нанесение защитного покрытия);
- контроль геометрии и пропускания в ИК-диапазоне.
Климат-контролируемый участок и опыт работы с гигроскопичными галоидосолевыми кристаллами позволяют получать KBr-окна высокого оптического класса при условии корректного хранения и эксплуатации.
Области применения
- FTIR-спектроскопия — окна для кювет в среднем и дальнем ИК (15–27 мкм);
- Дисперсионные ИК-спектрометры — окна и плоскопараллельные пластины;
- Газоанализаторы и кюветы для жидкостей в ИК-диапазоне;
- Аналитическое приборостроение для химических лабораторий — широкое окно прозрачности 0,4–25 мкм;
- Светоделительные пластины для ИК-спектральной техники;
- Подложки для тонких плёнок и образцов в ИК-микроскопии (KBr-таблетки);
- Лабораторная ИК-оптика общего назначения, где не требуется работа во влажной среде.
Как купить
Изготавливаем оптические окна из KBr по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D и условиям эксплуатации (рабочая длина волны, температура, влажность) на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у KBr-окон?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
В каком диапазоне прозрачно окно из KBr?
0,4–25 мкм — один из самых широких диапазонов среди оптических кристаллов. Практический интервал для дисперсионной ИК-спектроскопии — 15–27 мкм.
Можно ли использовать KBr во влажной среде?
Нет. KBr хорошо растворим в воде и гигроскопичен — полированные поверхности должны быть защищены от атмосферной влаги. Хранение — в герметичной упаковке с осушителем; эксплуатация — в осушённой среде или с подогревом оптики выше окружающей температуры. Для длительной работы рекомендуем нанесение защитного покрытия.
Можно ли заказать прямоугольное окно?
Да. Выпускаем круглые и прямоугольные пластины по чертежу заказчика.
Какой максимальный диаметр?
До 100 мм с защитным покрытием. Большие размеры — по согласованию.
Какая максимальная рабочая температура?
До 300 °C. KBr легко раскалывается, поэтому термоудары и резкие градиенты температуры противопоказаны.
Влияет ли излучение на KBr?
Да. Под действием жёсткого излучения в кристалле KBr могут появляться центры окраски — это снижает пропускание в видимом диапазоне. Для интенсивной лазерной техники KBr не используют.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
