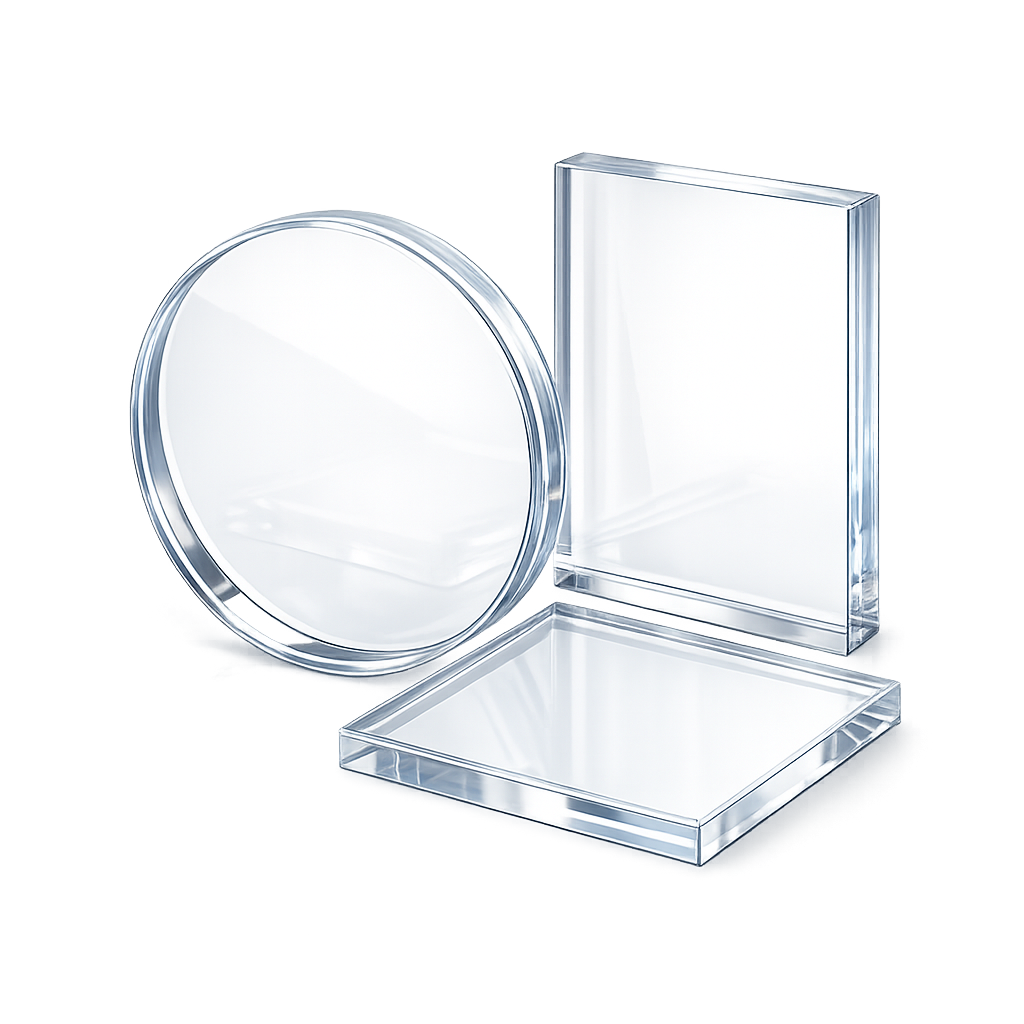

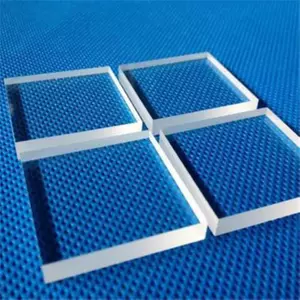

Оптические окна из бесцветного стекла К8, ЛК5, ТФ10
Изготавливаем оптические окна из бесцветного оптического стекла К8, ЛК5, ТФ10 и других марок по ГОСТ 3514-94 (показатели преломления — по ГОСТ 13659-78) для объективов, окуляров, бинокулярной техники и видимой оптики общего назначения. Стекло отечественных и импортных марок в наличии на складе ООО ГК «Кварц-Пром»; для крупных партий — поставка под заказ. Диаметр от 1 до 100 мм, параллельность граней ≤ 30″ (до 5″ по запросу), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 40/20 по MIL-PRF-13830B. По чертежу или ТЗ заказчика, от 1 шт.
Марки оптического стекла и характеристики
| Марка | Тип | nd (λ = 587,6 нм) | νd (число Аббе) | Применение |
|---|---|---|---|---|
| К8 | Крон, аналог BK7 | ≈ 1,5163 | ≈ 64,1 | Объективы, окна, призмы общего назначения |
| ЛК5 | Лёгкий крон | ≈ 1,4783 | ≈ 66,8 | Малогабаритная оптика, ахроматические дублеты |
| ТФ10 | Тяжёлый флинт | ≈ 1,8060 | ≈ 25,4 | Высокий показатель преломления — пара к крону в склейках, призмы |
Зарубежные аналоги: К8 ↔ N-BK7 (Schott), ЛК5 ↔ FK5, ТФ10 ↔ N-SF6 / SF6. Производим по ГОСТ 3514-94 на бесцветное оптическое стекло; показатели преломления — по ГОСТ 13659-78.
Физические свойства типового оптического стекла К8
| Параметр | Значение |
|---|---|
| Плотность | 2,52 г/см³ |
| Температура размягчения | ≈ 720 °C |
| Коэффициент термического расширения | 7,1 × 10⁻⁶ /K (20–300 °C) |
| Твёрдость по Кнупу | ≈ 520 кг/мм² |
| Модуль Юнга E | ≈ 81 ГПа |
| Коэффициент Пуассона | 0,206 |
| Стойкость к протиранию | Группа A (высокая) |
Оптические свойства основных марок
| Параметр | К8 | ЛК5 | ТФ10 |
|---|---|---|---|
| nd (λ = 587,6 нм) | 1,5163 | 1,4783 | 1,8060 |
| nF (λ = 486,1 нм) | 1,5219 | 1,4823 | 1,8470 |
| nC (λ = 656,3 нм) | 1,5139 | 1,4763 | 1,7926 |
| Число Аббе νd | 64,1 | 66,8 | 25,4 |
| Диапазон пропускания | 0,33 – 2,1 мкм | 0,32 – 2,3 мкм | 0,42 – 2,1 мкм |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Бесцветное оптическое стекло К8, ЛК5, ТФ10 и др. марки по ГОСТ 3514-94 (отечественные и зарубежные эквиваленты) |

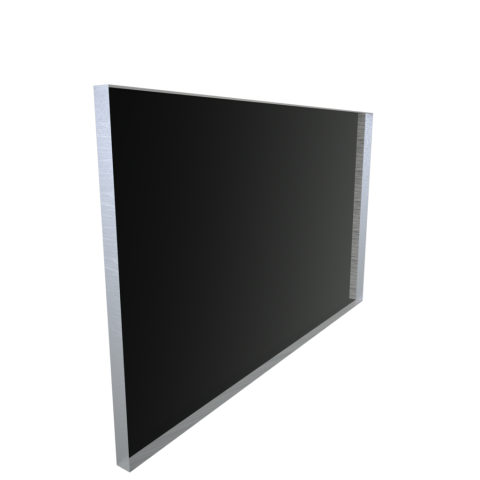

| Тип изделия | Оптическое окно (плоскопараллельная пластина) |
| Форма | Круглая или прямоугольная — по ТЗ |
| Диаметр / габарит | От 1 до 100 мм (типовой ряд) |
| Толщина | От 1 мм до 30 мм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| AR-покрытие | Возможно — однослойное MgF₂, многослойное широкополосное AR в VIS / NIR — с одной или обеих сторон |
Параметры в таблице — стандартные. Изготавливаем оптические окна из любых марок бесцветного оптического стекла по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических окон из бесцветного оптического стекла применяем технологию прецизионной обработки силикатных стёкол:
- входной контроль заготовки по двулучепреломлению, бессвильности, пузырности (категории по ГОСТ 3514-94);
- распиловка и черновое формообразование пластин расчётной толщины;
- грубое шлифование двух плоских поверхностей;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- центровка и обточка по контуру;
- нанесение AR-покрытий с одной или двух сторон (MgF₂ или многослойное AR в VIS / NIR) — по запросу.
Большой выбор марок оптического стекла на складе ООО ГК «Кварц-Пром» и собственный оптический парк позволяют выпускать окна, пластины и подложки по чертежам заказчика с минимальным сроком от 1 шт.
Области применения
- Окна объективов фото-, видео- и киноаппаратуры;
- Окна окуляров микроскопов, биноклей, зрительных труб, прицельной оптики;
- Защитные стёкла приборов и измерительной техники;
- Окна и плоскопараллельные пластины для лазерных систем видимого и ближнего ИК (Nd:YAG 1,06 мкм, диодные лазеры);
- Окна светоделителей и оптических компенсаторов в видимом диапазоне;
- Подложки для тонкоплёночных покрытий и зеркал;
- Окна геодезических, измерительных и поверочных приборов;
- Защитные стёкла дисплеев, шкал и индикаторов.
Как купить
Изготавливаем оптические окна из бесцветного оптического стекла по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите марку стекла (К8 / ЛК5 / ТФ10 или иная), габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D и AR-покрытию на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у окон?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
Какие марки оптического стекла используются для окон чаще всего?
К8 (аналог BK7) — универсальный крон для окон и пластин общего назначения. ЛК5 — лёгкий крон для малогабаритной оптики. ТФ10 — тяжёлый флинт с n ≈ 1,81; используется в светоделителях и компенсаторах с большим показателем преломления.
Какие зарубежные аналоги отечественных марок?
К8 ↔ N-BK7 (Schott) или S-BSL7 (OHARA). ЛК5 ↔ N-FK5. ТФ10 ↔ N-SF6 / SF6. ООО ГК «Кварц-Пром» работает по ТЗ как с отечественным, так и с импортными эквивалентами оптического стекла.
Можно ли заказать прямоугольное окно?
Да. Выпускаем круглые и прямоугольные пластины по чертежу заказчика.
Какой максимальный диаметр окна?
До 100 мм в стандартном размерном ряду. Большие диаметры — по согласованию с учётом доступности заготовки.
Какой диапазон толщин?
От 1 до 30 мм в стандартном исполнении.
Наносите ли просветляющие покрытия?
Да. От однослойного MgF₂ до многослойных широкополосных AR-покрытий на VIS / NIR — с одной или обеих сторон. Защитные покрытия — по запросу.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
