Оптические окна из фтористого бария BaF2
Изготавливаем оптические окна из фтористого бария (BaF₂) — плоскопараллельные пластины для проходной оптики, защитных экранов спектрометров, маломощных CO/CO₂-лазеров и ИК-приборов. Диапазон пропускания материала 0,15–12,5 мкм, диаметр до 150 мм, параллельность граней ≤ 30″ (по запросу — до 5″), плоскостность N = 3…5 (до N = 1 по запросу), чистота поверхности до S/D 40/20 по MIL-PRF-13830B. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Плотность | 4,89 г/см³ |
| Температура плавления | 1280 °C |
| Коэффициент теплопроводности | 11,72 Вт/(м·K) при 13 °C |
| Коэффициент термического расширения | 18,1 × 10⁻⁶ /K (−100…+200 °C) |
Химические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,17 г / 100 г при 23 °C |
| Молекулярный вес | 175,36 |
| Класс | Кубический CaF₂ (111) |
| Стойкость к влажной атмосфере | До 500 °C; при пониженной влажности — до 800 °C |
Механические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Твёрдость (индентор 500 г) | 82 кг/мм² |
| Модуль упругости | C11 = 89,2 МПа; C12 = 40 МПа; C14 = 25,4 МПа |
| Стойкость к тепловому удару | Низкая — материал не выдерживает резких перепадов температуры |
Оптические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|

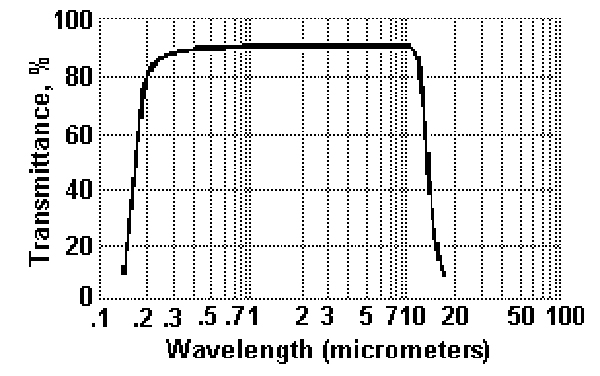

| Диапазон пропускания | 0,15 – 12,5 мкм |
| Показатель преломления n | 1,4626 (λ = 2,6 мкм) |
| Потери на отражение | 6,8 % (λ = 2,6 мкм, 2 поверхности) |
| dn/dT | −15,2 × 10⁻⁶ /K |
Категории кристалла BaF₂
Кристаллический фторид бария поставляется в трёх спектральных категориях — выбор зависит от рабочего диапазона оптической системы:
- ФБИ — фторид бария инфракрасный;
- ФБВ — фторид бария для видимого диапазона;
- ФБУ — фторид бария ультрафиолетовый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | BaF₂ кристаллический (ФБИ / ФБВ / ФБУ) |

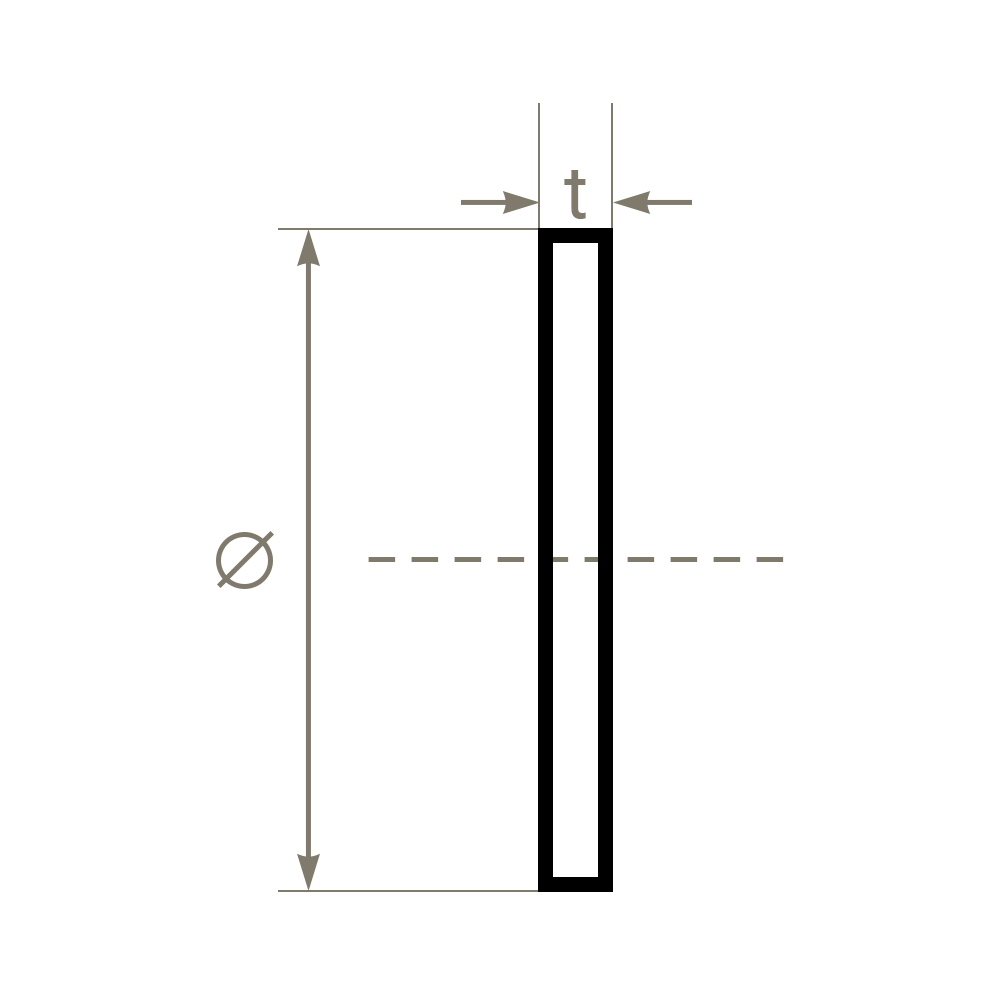

| Тип изделия | Оптическое окно (плоскопараллельная пластина) |
| Форма | Круглая или прямоугольная — по ТЗ |
| Диаметр / габарит | До 150 мм |
| Толщина | От 1 мм до 30 мм |
| Параллельность граней | ≤ 30″ (типовое); до 5″ — по запросу |
| Плоскостность N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| AR-покрытие | Возможно — с одной или обеих сторон, под рабочий диапазон (DUV / VIS / ИК) |
| Допустимая температура эксплуатации | До 500 °C во влажной атмосфере; до 800 °C при низкой влажности |
Параметры в таблице — стандартные. Изготавливаем оптические окна из BaF₂ любых габаритов, толщин и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических окон из фторида бария применяем технологию прецизионной обработки кристаллических пластин:
- распиловка кристалла BaF₂ с учётом ориентации (111) на пластины расчётной толщины;
- грубое шлифование двух плоских поверхностей;
- тонкая шлифовка и доводка обеих сторон с контролем параллельности на интерференционном клине / автоколлиматоре;
- финишная полировка обеих сторон до dN ≤ 1;
- контроль плоскостности N и dN на интерферометре (λ = 632,8 нм);
- контроль параллельности граней на автоколлиматоре с разрешением до 5″;
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытий с одной или двух сторон под рабочий диапазон — по запросу.
Опыт обработки фторидных кристаллов и собственный технологический парк позволяют выпускать BaF₂-окна с параллельностью до 5″ — для интерферометрических, спектральных и лазерных систем.
Области применения
- Защитные экраны и проходная оптика спектрофотометров и FTIR-приборов;
- Окна маломощных CO и CO₂-лазеров — как альтернатива ZnSe и Ge;
- Окна детекторов рентгеновского излучения и сцинтилляционных систем — за счёт радиационной стойкости BaF₂;
- УФ-спектрометрия и аналитическое приборостроение (категория ФБУ);
- ИК-системы среднего и дальнего диапазона до 12,5 мкм;
- Тепловидение, эндоскопия и медицинская диагностика;
- Окна вакуумных камер и термостабилизированных оптических трактов в среде с температурой до 500 °C.
Как купить
Изготавливаем оптические окна из BaF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта пришлите габарит (диаметр или стороны прямоугольника), толщину, требования по параллельности граней, плоскостности N, чистоте S/D и AR-покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая параллельность граней у окон BaF₂?
Стандарт — ≤ 30″. По запросу — до 5″ (контроль на автоколлиматоре).
Какой диапазон толщин?
От 1 до 30 мм в стандартном исполнении. Большие толщины — по согласованию.
Можно ли заказать прямоугольное окно из BaF₂?
Да. Выпускаем как круглые, так и прямоугольные пластины по чертежу заказчика.
Наносится ли AR-покрытие на обе стороны окна?
Да. Просветляющее покрытие наносится с одной или обеих сторон под выбранный рабочий диапазон (UV / VIS / ИК).
Какой максимальный диаметр окна?
До 150 мм. Большие габариты — по согласованию с учётом доступности кристаллических заготовок.
В каких условиях эксплуатировать BaF₂-окно?
До 500 °C во влажной атмосфере, до 800 °C при пониженной влажности. Материал чувствителен к тепловым ударам — резкие перепады температуры противопоказаны.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
