Оптические клинья из селенида цинка CVD-ZnSe
Изготавливаем оптические клинья из CVD-селенида цинка (ZnSe) для CO₂-лазерной оптики (10,6 мкм), тепловидения 3–5 / 8–12 мкм и ИК-спектроскопии. Поликристаллический ZnSe лазерного и оптического качества по ТУ 26-22-002-05818248-2006, диапазон пропускания 0,5–20 мкм. Стандартные углы клина: 12′, 30′, 1°, 2°, 5°, 7,5°. Точность угла до ±30″, плоскостность граней N = 3…5, чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства CVD-ZnSe
| Параметр | Значение |
|---|---|
| Плотность | 5,27 г/см³ |
| Температура плавления | 1525 °C (диссоциирует при 700 °C) |
| Коэффициент теплопроводности | 18 Вт/(м·K) при 298 K |
| Коэффициент термического расширения | 7,1 × 10⁻⁶ /K при 273 K |
| Твёрдость по Кнупу | 120 (индентор 50 г) |
| Удельная теплоёмкость | 339 Дж/(кг·K) |
| Модуль Юнга E | 67,2 ГПа |
| Модуль объёмной деформации K | 40 ГПа |
| Предел упругости | 55,1 МПа |
| Коэффициент Пуассона | 0,28 |
Химические свойства ZnSe
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,001 г / 100 г |
| Молекулярный вес | 144,33 |
| Кристаллическая структура | Кубическая, аналогичная ZnS |
Механические свойства CVD-ZnSe
| Параметр | Значение |
|---|---|
| Твёрдость по Кнупу | 120 (индентор 50 г) |
| Модуль Юнга E | 67,2 ГПа |
| Предел упругости | 55,1 МПа |
| Размер зерна поликристалла | 20 – 150 мкм (зависит от условий CVD-роста) |
Оптические свойства CVD-ZnSe
| Параметр | Значение |
|---|---|

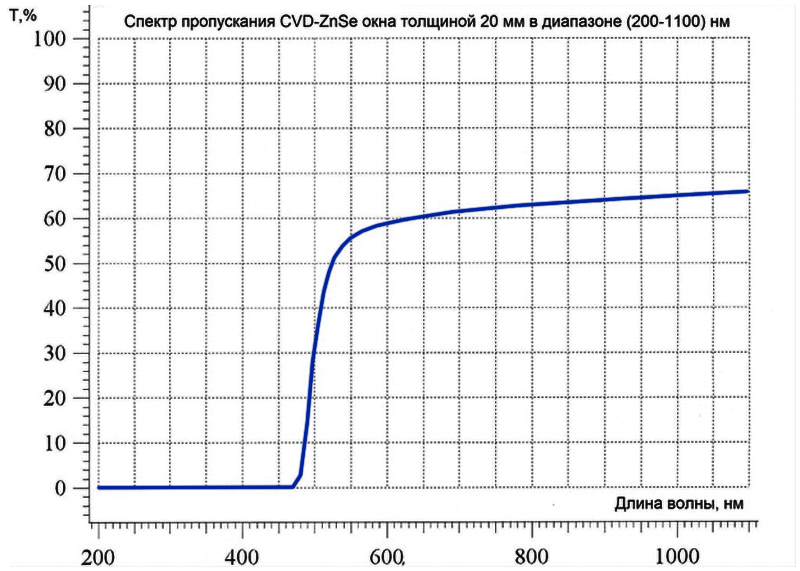

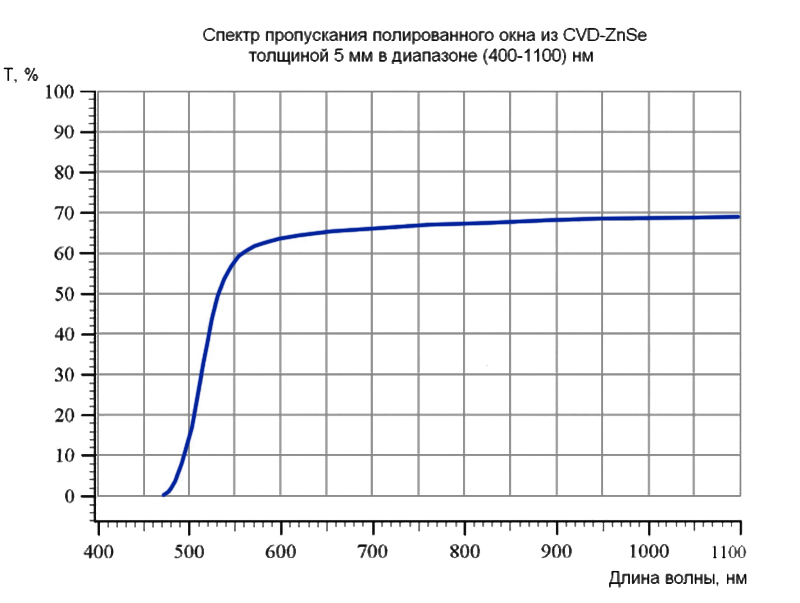

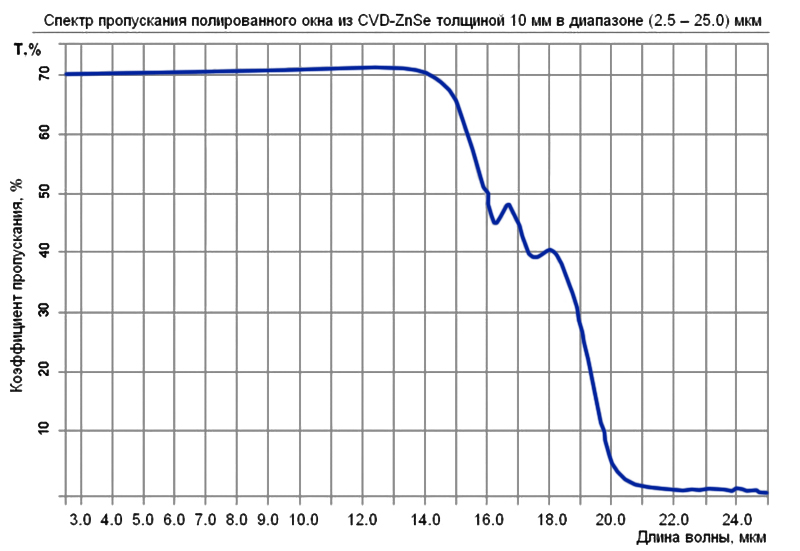

| Диапазон пропускания | 0,5 – 20 мкм |
| Показатель преломления n | 2,4028 (λ = 10,6 мкм) |
| Потери на отражение | 29,1 % (λ = 10,6 мкм, 2 поверхности с учётом переотражения) |
| dn/dT | 61 × 10⁻⁶ /K (λ = 10,6 мкм при 298 K) |
| Точка dn/dμ = 0 | 5,5 мкм |
| Показатель поглощения на 10,6 мкм | 0,0005 см⁻¹ (лазерное качество); 0,003 см⁻¹ (оптическое качество) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | CVD-ZnSe лазерного / оптического качества |
| ТУ | ТУ 26-22-002-05818248-2006 |

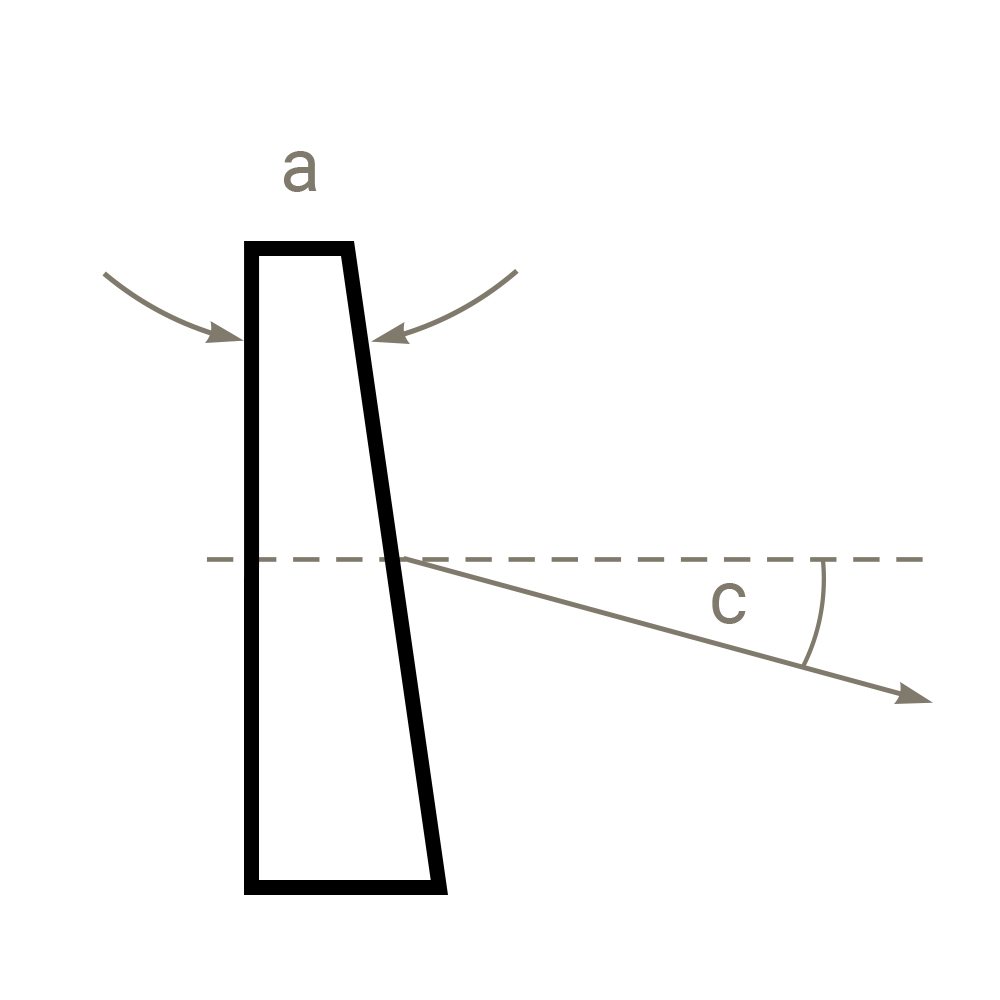

| Тип изделия | Оптический клин с двумя плоскими полированными гранями |
| Стандартные углы клина | 12′, 30′, 1°, 2°, 5°, 7,5° |
| Допуск на угол клина | До ±30″ (стандарт); до ±5″ — по запросу |
| Диаметр / габарит | До 150 мм (исходные пластины CVD-ZnSe — до 500 × 500 мм, толщина до 30 мм) |
| Плоскостность граней N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — AR на 10,6 мкм для CO₂; AR на 3–5 / 8–12 мкм для тепловидения |
Параметры в таблице — стандартные. Изготавливаем оптические клинья из ZnSe с любым углом, габаритом и допусками по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических клиньев из CVD-ZnSe применяем технологию прецизионной обработки поликристаллических ИК-материалов:
- распиловка пластин CVD-ZnSe лазерного или оптического качества;
- точная установка угла клина на угловом шаблоне или гониометрическом столе;
- шлифование двух плоских граней под расчётный угол;
- финишная полировка обеих граней;
- контроль угла клина на автоколлиматоре с разрешением до 5″;
- контроль плоскостности и dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытия под рабочую длину волны (10,6 мкм для CO₂; 3–5 / 8–12 мкм для тепловидения) — по запросу;
- контроль показателя поглощения на 10,6 мкм для лазерного качества.
Собственные реакторы CVD и оптический парк позволяют выпускать клинья из ZnSe с угловой точностью до 5″ — для CO₂-лазеров высокой мощности и тепловизионных систем.
Области применения
- CO₂-лазеры (10,6 мкм): клиновые окна и выходные элементы — устранение обратной связи и паразитных переотражений;
- Тепловизионная оптика 3–5 мкм и 8–12 мкм — клиновые корректоры и эталоны;
- FTIR-спектрометры в среднем ИК — устранение паразитных интерференционных полос;
- ИК-объективы и коллиматоры — деление светового пучка под малым углом;
- Эталоны малых углов в метрологии и юстировке ИК-схем;
- Лазерные системы спецназначения и ИК-разведка.
Как купить
Изготавливаем оптические клинья из ZnSe по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта стоимости укажите угол клина, габарит, требования по плоскостности, S/D, AR-покрытию (10,6 / 3–5 / 8–12 мкм) и качеству материала (лазерное / оптическое). Отправьте ТЗ на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Какие стандартные углы клина вы делаете?
12′, 30′, 1°, 2°, 5° и 7,5°. Любой нестандартный угол — по чертежу или ТЗ.
Какая точность угла клина?
Стандартная — до ±30″. По запросу — до ±5″ (контроль на автоколлиматоре).
В чём разница между ZnSe лазерного и оптического качества?
Показатель поглощения на 10,6 мкм: 0,0005 см⁻¹ (лазерное) против 0,003 см⁻¹ (оптическое). Лазерное качество — для CO₂-лазеров высокой мощности; оптическое — для пассивной ИК-оптики и тепловидения.
Наносите ли AR-покрытие на 10,6 мкм?
Да. Просветляющие покрытия под CO₂ (10,6 мкм), MWIR (3–5 мкм) и LWIR (8–12 мкм) — стандартная опция.
В каком диапазоне длин волн прозрачен ZnSe?
0,5 – 20 мкм. Покрывает видимый, MWIR и LWIR-диапазоны.
Какой максимальный габарит клина?
До 150 мм. Исходные пластины CVD-ZnSe — до 500 × 500 мм при толщине до 30 мм; крупногабаритные клинья — по согласованию.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
