Оптические клинья из сульфида цинка CVD-ZnS

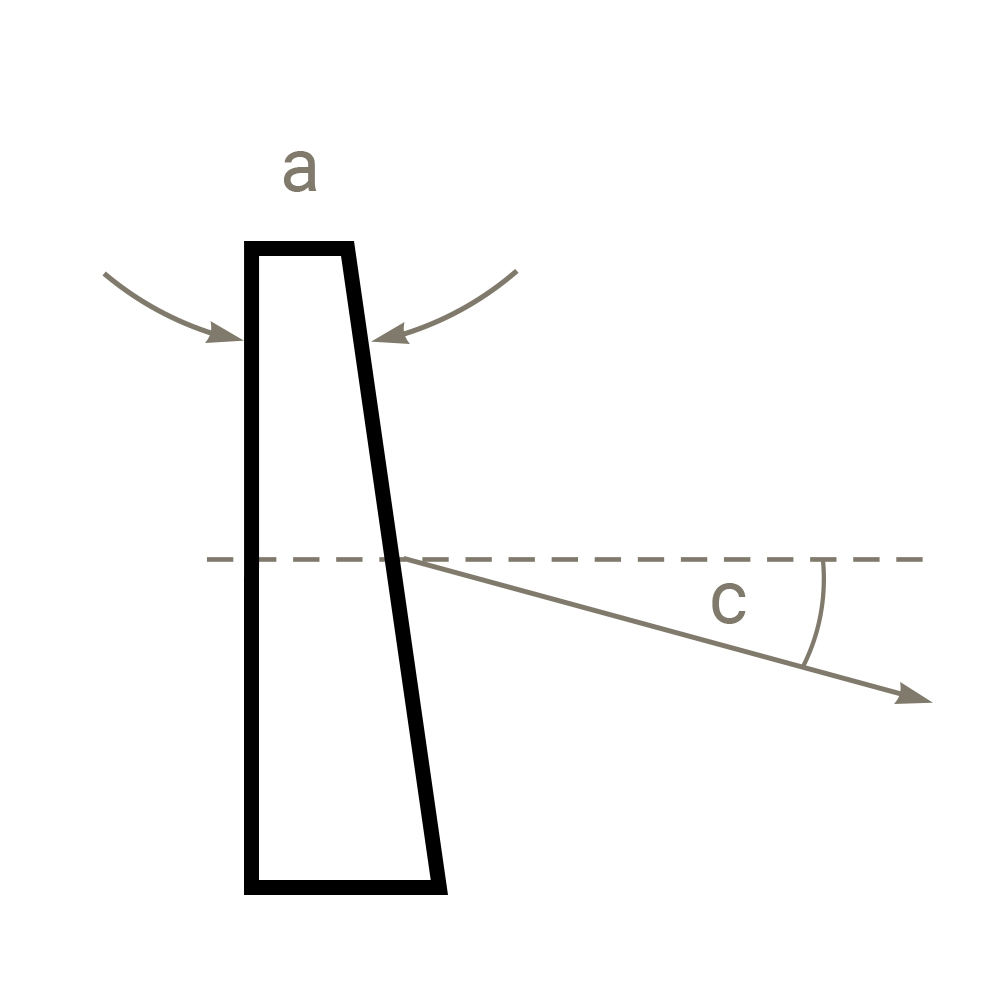

Изготавливаем оптические клинья из CVD-сульфида цинка (ZnS) для тепловизионных систем 8–12 мкм, защитных обтекателей и многоканальных видимое+ИК-приборов. Поликристаллический ZnS FLIR grade и MS grade (MultiSpectral, после HIP) с диапазоном пропускания 0,37–13,5 мкм. Стандартные углы клина: 12′, 30′, 1°, 2°, 5°, 7,5°. Точность угла до ±30″, плоскостность граней N = 3…5, чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.

Физические свойства сульфида цинка (ZnS)

Химические свойства сульфида цинка (ZnS)

Механические свойства сульфида цинка (ZnS)

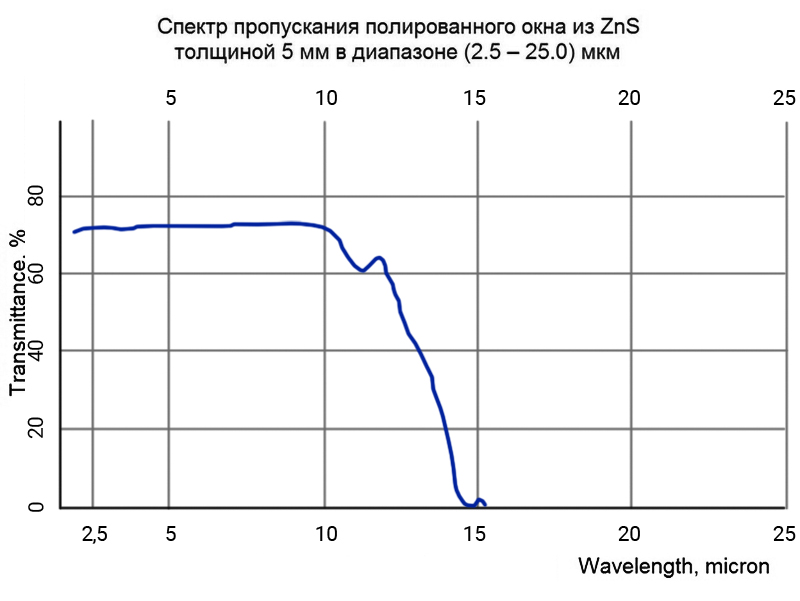

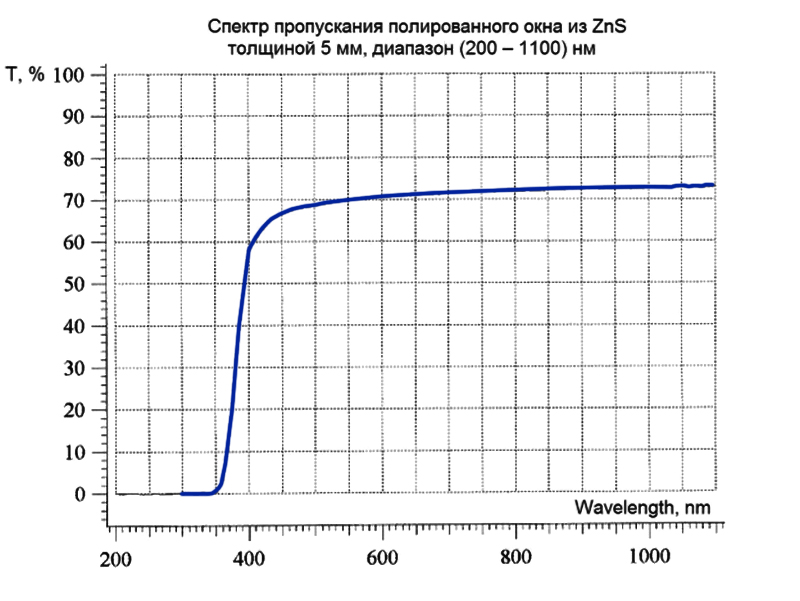

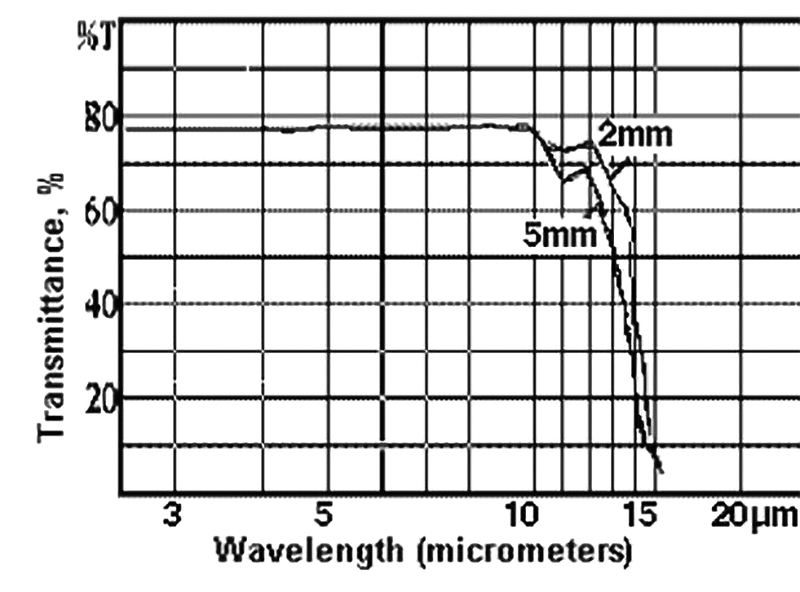

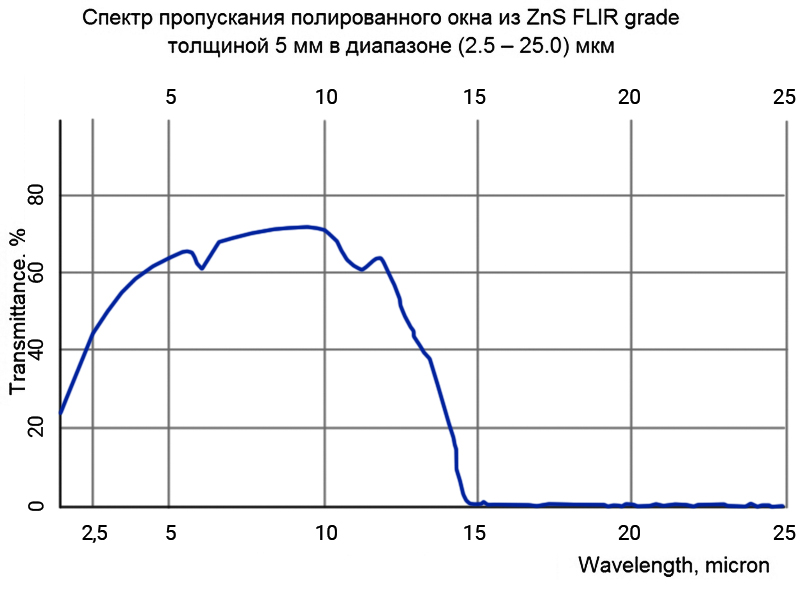

Оптические свойства сульфида цинка (ZnS)

Технические характеристики

Параметры в таблице — стандартные. Изготавливаем оптические клинья из ZnS с любым углом, габаритом и допусками по чертежу или ТЗ заказчика, от 1 шт.

Изготовление

Для производства оптических клиньев из CVD-ZnS применяем технологию прецизионной обработки поликристаллических ИК-материалов:

• распиловка пластин CVD-ZnS (FLIR grade) или CVD-ZnS MS grade после газостатического прессования (HIP);
• точная установка угла клина на угловом шаблоне или гониометрическом столе;
• шлифование двух плоских граней под расчётный угол;
• финишная полировка обеих граней;
• контроль угла клина на автоколлиматоре с разрешением до 5″;
• контроль плоскостности и dN на интерферометре (λ = 632,8 нм);
• контроль чистоты поверхности по MIL-PRF-13830B (S/D);
• нанесение AR-покрытия под рабочую длину волны (8–12 мкм для LWIR; 3–5 мкм для MWIR) — по запросу;
• контроль коэффициента поглощения на 3,8 мкм.

Опыт обработки CVD-ZnS и собственный технологический парк позволяют выпускать клинья с угловой точностью до 5″ — за счёт высокой твёрдости и трещиностойкости ZnS подходит для лётных и наружных применений.

Области применения

• Тепловизионные системы LWIR 8–12 мкм — клиновые корректоры и устранение паразитных интерференций в защитных окнах;
• ИК-объективы среднего диапазона MWIR 3–5 мкм (ZnS MS grade прозрачен и в видимом);
• Многоканальные системы видимое + ИК (ZnS MS grade, 0,4–13,5 мкм);
• Колпаки-обтекатели и наружные клиновые окна для головок самонаведения и высокоскоростных аппаратов — стойкость к дождевой и пылевой эрозии;
• FTIR-спектроскопия в среднем ИК — устранение паразитных интерференционных полос;
• Эталоны малых углов в метрологии ИК-схем;
• Медицинская тепловизионная техника и системы радиометрии.

Как купить

Изготавливаем оптические клинья из ZnS по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта стоимости укажите угол клина, габарит, требования по плоскостности, S/D, AR-покрытию и сорту материала (FLIR grade / MS grade). Отправьте ТЗ на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.

Часто задаваемые вопросы

Какие стандартные углы клина вы делаете?

12′, 30′, 1°, 2°, 5° и 7,5°. Любой нестандартный угол — по чертежу или ТЗ.

Какая точность угла клина?

Стандартная — до ±30″. По запросу — до ±5″ (контроль на автоколлиматоре).

Чем CVD-ZnS FLIR grade отличается от MS grade?

FLIR grade — стандартный CVD-ZnS, прозрачный преимущественно в ИК-диапазоне (рассеивает в видимом из-за субмикронных пор). MS grade (MultiSpectral) получают дополнительной обработкой газостатическим прессованием HIP — материал прозрачен во всём диапазоне 0,4–13,5 мкм.

Когда выбирают ZnS вместо ZnSe?

ZnS прочнее, твёрже и устойчивее к аэродинамической эрозии — это оптимальный материал для обтекателей и наружных клиновых окон, работающих в дождь/пыль. ZnSe выигрывает по абсорбции на 10,6 мкм для CO₂-лазеров.

Наносите ли просветляющее покрытие?

Да. AR-покрытия под MWIR 3–5 мкм и LWIR 8–12 мкм — стандартная опция. Возможно нанесение защитного покрытия типа DLC.

В каком диапазоне длин волн прозрачен ZnS?

0,37 – 13,5 мкм. Покрывает MWIR 3–5 мкм, LWIR 8–12 мкм; ZnS MS grade дополнительно прозрачен в видимом.

Какой максимальный габарит клина?

До 150 мм. Большие размеры — по согласованию.

От какого количества возможен заказ?

От 1 штуки. Серийные партии — по согласованному графику поставок.
