Оптические клинья из фтористого магния MgF2
Изготавливаем оптические клинья из фтористого магния (MgF₂) для VUV- и УФ-оптики, эксимерных лазеров ArF (193 нм) и F₂ (157 нм), просветляющих систем и ИК-приборов среднего диапазона. Двулучепреломляющий кристалл, прозрачен 0,11–7,5 мкм. Стандартные углы клина: 12′, 30′, 1°, 2°, 5°, 7,5°. Точность угла до ±30″, плоскостность граней N = 3…5, чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Плотность | 3,177 г/см³ |
| Температура плавления | 1255 °C |
| Коэффициент теплопроводности | 0,3 Вт/(м·K) при 27 °C |
| Коэффициент термического расширения | 13,7 × 10⁻⁶ /K и 8,48 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 415 кг/мм² |
| Удельная теплоёмкость | 0,24 кал/(г·K) при 298 K; 0,362 кал/(г·K) при 1700 K |
| Диэлектрическая постоянная | 4,87 (параллельно оси); 5,45 (перпендикулярно оси) |
| Модуль Юнга E | 138,5 ГПа |
| Модуль сдвига G | 54,66 ГПа |
| Модуль объёмной деформации K | 101,32 ГПа |
| Упругие коэффициенты | C11 = 140,2 МПа; C12 = 89,5 МПа; C44 = 56,8 МПа; C33 = 204,7 МПа; C13 = 62,9 МПа; C66 = 95,7 МПа |
| Предел упругости | 49,64 МПа |
| Коэффициент Пуассона | 0,276 |
Химические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | < 0,0002 г / 100 г при 0 °C |
| Молекулярный вес | 62,32 |
| Класс | Тетрагональный, раскалывание по оси C |
Механические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Твёрдость по Кнупу | 415 кг/мм² |
| Модуль Юнга E | 138,5 ГПа |
| Предел упругости | 49,64 МПа |
| Стойкость к атмосфере | Высокая — выдерживает влажную атмосферу без потери оптических свойств |
Оптические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|

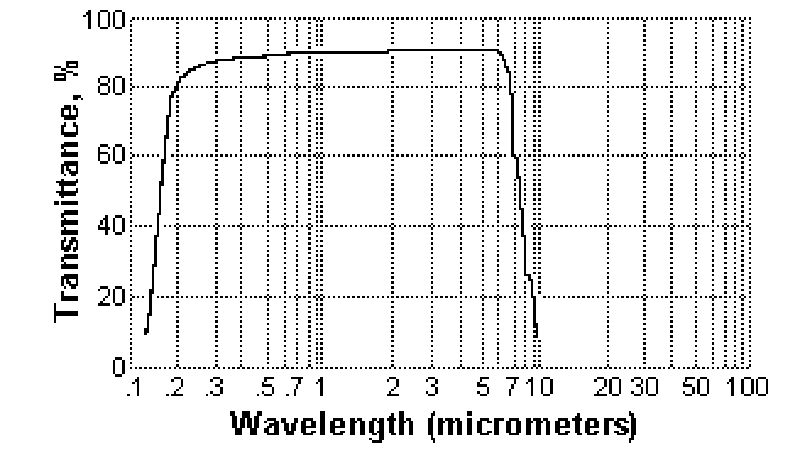

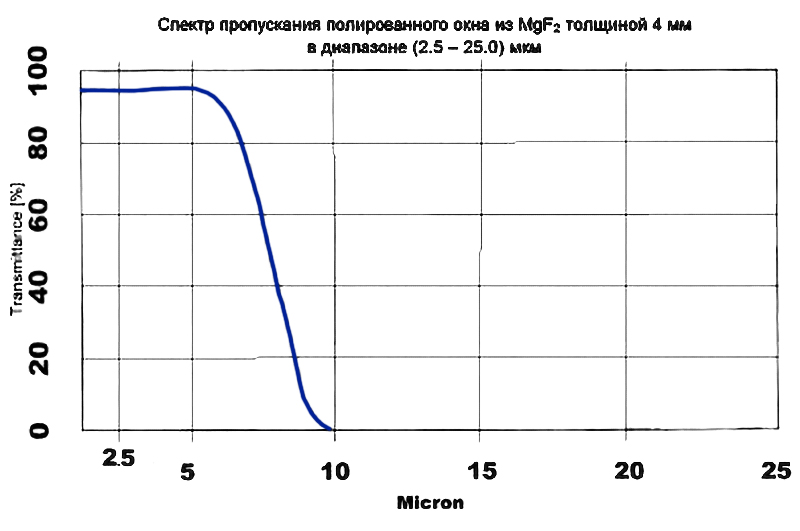

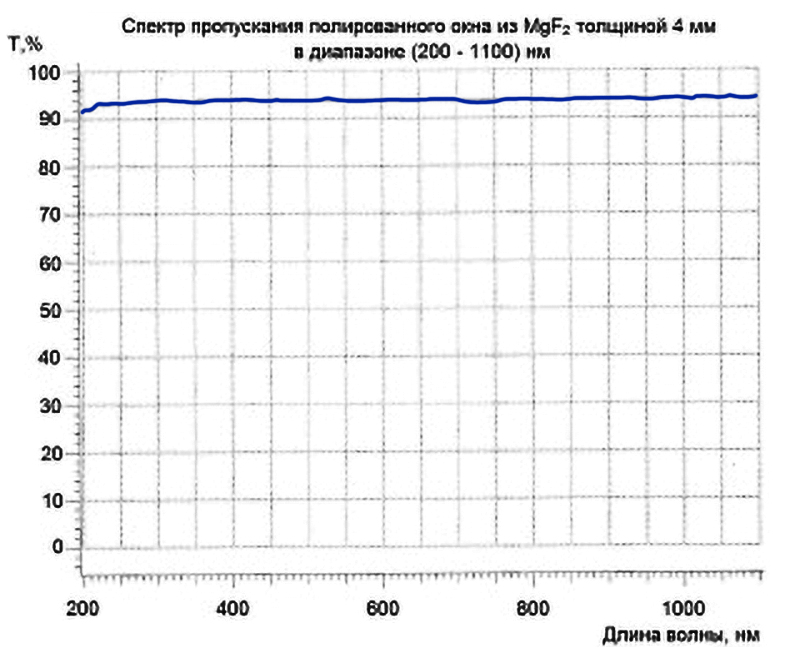

| Диапазон пропускания | 0,11 – 7,5 мкм |
| Показатель преломления n | no = 1,3836; ne = 1,3957 (λ = 0,405 мкм) |
| Потери на отражение | 11,2 % (λ = 0,12 мкм, 2 поверхности) |
| dn/dT | 2,3 × 10⁻⁶ /K и 1,7 × 10⁻⁶ /K (λ = 0,4 мкм) |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | MgF₂ кристаллический (двулучепреломляющий) |
| Тип изделия | Оптический клин с двумя плоскими полированными гранями |

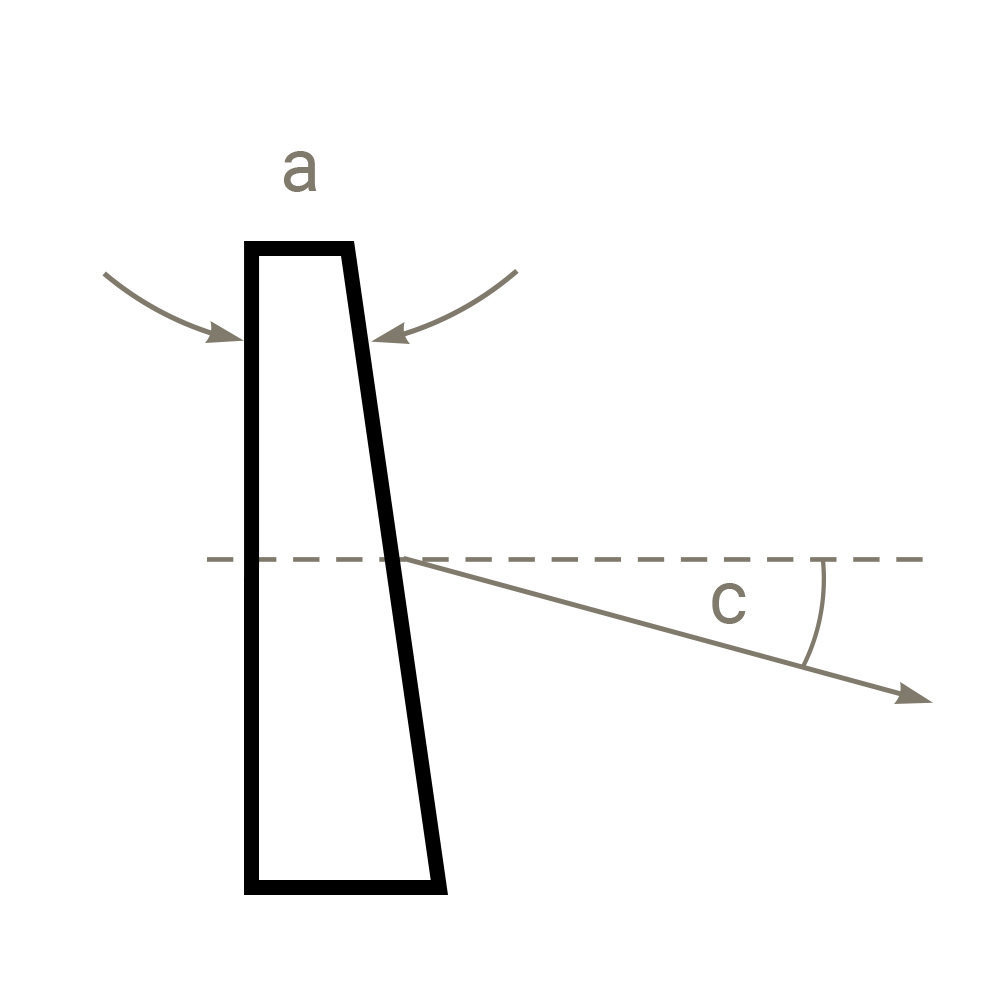

| Стандартные углы клина | 12′, 30′, 1°, 2°, 5°, 7,5° |
| Допуск на угол клина | До ±30″ (стандарт); до ±5″ — по запросу |
| Диаметр / габарит | До 150 мм |
| Плоскостность граней N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — под VUV / UV / ИК-диапазон по запросу |
Параметры в таблице — стандартные. Изготавливаем оптические клинья из MgF₂ с любым углом, габаритом и допусками по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических клиньев из фтористого магния применяем технологию прецизионной обработки двулучепреломляющих кристаллов:
- распиловка кристалла MgF₂ с учётом ориентации оптической оси;
- точная установка угла клина на угловом шаблоне или гониометрическом столе;
- шлифование двух плоских граней под расчётный угол;
- финишная полировка обеих граней;
- контроль угла клина на автоколлиматоре с разрешением до 5″;
- контроль плоскостности и dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытия под рабочий диапазон (VUV / UV / ИК) — по запросу.
Опыт обработки фторидных кристаллов и собственный технологический парк позволяют выпускать клинья из MgF₂ с угловой точностью до 5″ — для VUV-оптики и эксимерной лазерной техники.
Области применения
- VUV-оптика (от 110 нм): клиновые окна и корректоры — устранение паразитной интерференции в вакуумных УФ-системах;
- Эксимерные лазеры ArF (193 нм) и F₂ (157 нм) — разведение паразитных переотражений в рабочем пучке;
- УФ-спектрофотометры — устранение интерференционных полос на плоскопараллельных окнах;
- Поляризационная оптика — за счёт двулучепреломления MgF₂;
- Эталоны малых углов в метрологии и юстировке оптических схем;
- ИК-системы среднего диапазона до 7,5 мкм;
- Космическая и астрономическая оптика — стойкость к радиации и вакууму.
Как купить
Изготавливаем оптические клинья из MgF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта стоимости укажите угол клина, габарит, требования по плоскостности, S/D и AR-покрытию (с учётом ориентации оси для двулучепреломления). Отправьте ТЗ на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Какие стандартные углы клина вы делаете?
12′, 30′, 1°, 2°, 5° и 7,5°. Любой нестандартный угол — по чертежу или ТЗ.
Какая точность угла клина?
Стандартная — до ±30″. По запросу — до ±5″ (контроль на автоколлиматоре).
В каком диапазоне длин волн прозрачен MgF₂?
0,11 – 7,5 мкм. Это VUV, UV, видимый и средний ИК-диапазон. MgF₂ — один из немногих кристаллов, прозрачных короче 130 нм.
Учитываете ли двулучепреломление при ориентации клина?
Да. Распиловку кристалла выполняем с учётом оптической оси — для минимизации двулучепреломления в рабочем луче или, наоборот, для поляризационных применений.
Можно ли заказать клин с просветляющим покрытием на 193 нм?
Да. Просветляющие, отражающие и светоделительные покрытия — под VUV (157, 193 нм), UV и ИК-диапазон.
Какой максимальный габарит клина?
До 150 мм. Большие размеры — по согласованию.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
