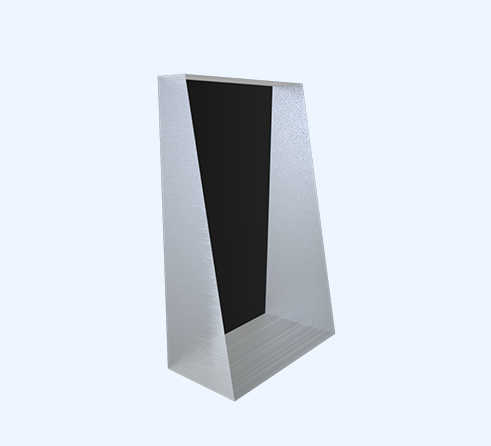

Оптические клинья из оптического бесцветного стекла К8, ЛК5, ТФ10
Изготавливаем оптические клинья из бесцветного оптического стекла марок К8, ЛК5, ТФ10 и других по ГОСТ 3514-94 (ГОСТ 13659-78 на показатели преломления) для объективов, окуляров, бинокулярной техники и видимой оптики общего назначения. Стекло отечественных и импортных марок в наличии на складе ООО ГК «Кварц-Пром»; для крупных партий — поставка под заказ. Стандартные углы клина: 12′, 30′, 1°, 2°, 5°, 7,5°. Точность угла до ±30″, плоскостность граней N = 3…5, чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.
Марки оптического стекла и характеристики
| Марка | Тип | nd (λ = 587,6 нм) | νd (число Аббе) | Применение |
|---|---|---|---|---|
| К8 | Крон, аналог BK7 | ≈ 1,5163 | ≈ 64,1 | Объективы, окна, призмы общего назначения |
| ЛК5 | Лёгкий крон | ≈ 1,4783 | ≈ 66,8 | Малогабаритная оптика, ахроматические дублеты |
| ТФ10 | Тяжёлый флинт | ≈ 1,8060 | ≈ 25,4 | Высокий показатель преломления — пара к крону в склейках, призмы |
Зарубежные аналоги: К8 ↔ N-BK7 (Schott), ЛК5 ↔ FK5, ТФ10 ↔ N-SF6 / SF6. Производим по ГОСТ 3514-94 на бесцветное оптическое стекло; показатели преломления — по ГОСТ 13659-78.
Физические свойства типового оптического стекла К8
| Параметр | Значение |
|---|---|
| Плотность | 2,52 г/см³ |
| Температура размягчения | ≈ 720 °C |
| Коэффициент термического расширения | 7,1 × 10⁻⁶ /K (20–300 °C) |
| Твёрдость по Кнупу | ≈ 520 кг/мм² |
| Модуль Юнга E | ≈ 81 ГПа |
| Коэффициент Пуассона | 0,206 |
| Стойкость к протиранию | Группа A (высокая) |
Химические свойства оптического стекла
| Параметр | Значение |
|---|---|
| Состав К8 | Силикатное стекло (крон) |
| Состав ТФ10 | Силикатное стекло с высоким содержанием PbO (тяжёлый флинт) |
| Стойкость к воде | Группа A — высокая (для К8 и ЛК5); ТФ10 — пониженная стойкость к щелочам |
| Гигроскопичность | Отсутствует у крона; у тяжёлого флинта возможны кристаллические налёты при высокой влажности |
Механические свойства оптического стекла К8
| Параметр | Значение |
|---|---|
| Твёрдость по Кнупу | ≈ 520 кг/мм² |
| Модуль Юнга E | ≈ 81 ГПа |
| Коэффициент Пуассона | 0,206 |
| Стойкость к протиранию | Группа A (высокая) |
Оптические свойства основных марок
| Параметр | К8 | ЛК5 | ТФ10 |
|---|---|---|---|
| nd (λ = 587,6 нм) | 1,5163 | 1,4783 | 1,8060 |
| nF (λ = 486,1 нм) | 1,5219 | 1,4823 | 1,8470 |
| nC (λ = 656,3 нм) | 1,5139 | 1,4763 | 1,7926 |
| Число Аббе νd | 64,1 | 66,8 | 25,4 |
| Диапазон пропускания | 0,33 – 2,1 мкм | 0,32 – 2,3 мкм | 0,42 – 2,1 мкм |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Бесцветное оптическое стекло К8, ЛК5, ТФ10 и др. марки по ГОСТ 3514-94 (отечественные и зарубежные эквиваленты) |

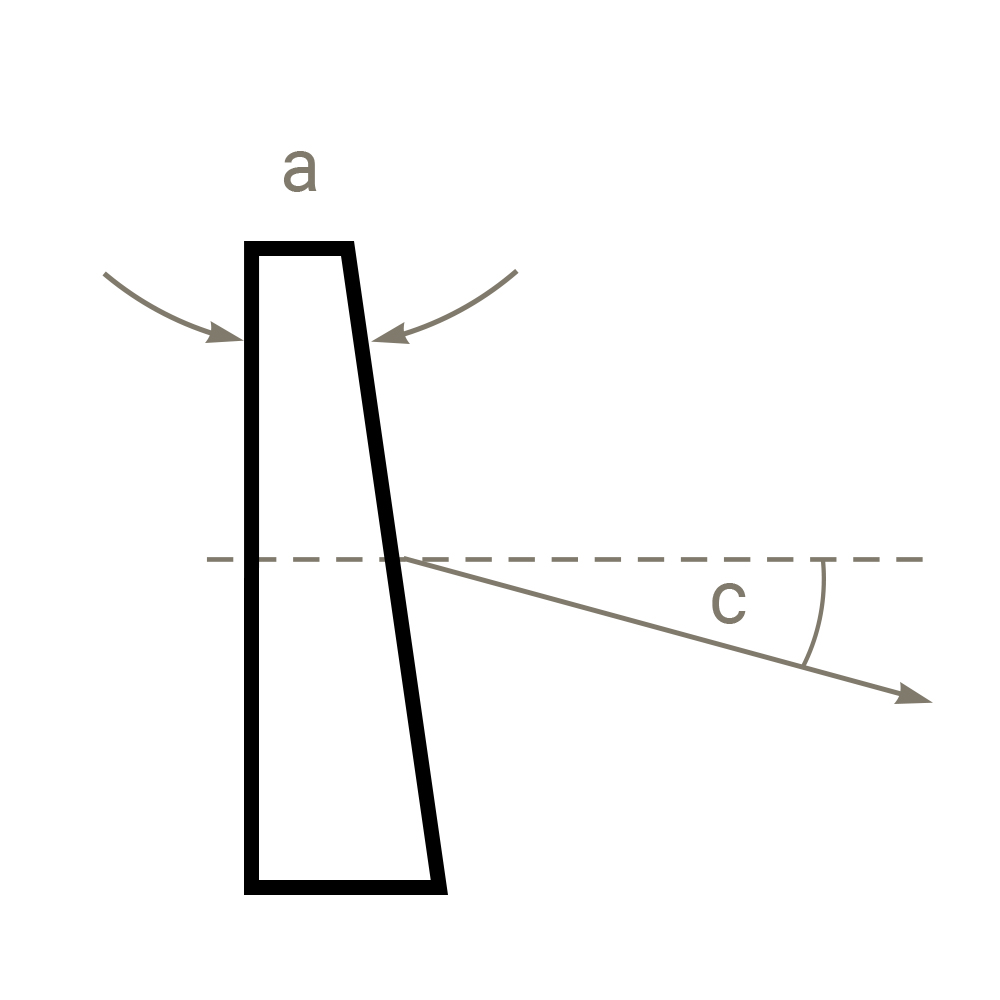

| Тип изделия | Оптический клин с двумя плоскими полированными гранями |
| Стандартные углы клина | 12′, 30′, 1°, 2°, 5°, 7,5° |
| Допуск на угол клина | До ±30″ (стандарт); до ±5″ — по запросу |
| Диаметр / габарит | От 1 до 100 мм (типовой ряд); большие диаметры — по согласованию |
| Плоскостность граней N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — однослойное MgF₂, многослойное широкополосное AR в VIS / NIR |
Параметры в таблице — стандартные. Изготавливаем оптические клинья из любых марок бесцветного оптического стекла с любым углом, габаритом и допусками по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических клиньев из бесцветного оптического стекла применяем технологию прецизионной оптической обработки силикатных стёкол:
- входной контроль заготовки по двулучепреломлению, бессвильности, пузырности (категории по ГОСТ 3514-94);
- распиловка и черновое формообразование;
- точная установка угла клина на угловом шаблоне или гониометрическом столе;
- шлифование двух плоских граней под расчётный угол;
- финишная полировка обеих граней;
- контроль угла клина на автоколлиматоре с разрешением до 5″;
- контроль плоскостности и dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение просветляющего покрытия (MgF₂ или многослойное AR в VIS / NIR) — по запросу.
Большой выбор марок оптического стекла на складе ООО ГК «Кварц-Пром» и собственный оптический парк позволяют выпускать клинья с угловой точностью до 5″ — для объективов, окуляров, прицельной и измерительной техники.
Области применения
- Объективы фото-, видео- и киноаппаратуры — клиновые корректоры и эталоны;
- Окуляры микроскопов, биноклей, зрительных труб, прицельной оптики — устранение паразитных интерференционных полос;
- Лазерная оптика для видимого и ближнего ИК (Nd:YAG 1,06 мкм, диодные лазеры) — разведение паразитного отражения от рабочего пучка;
- Деление светового пучка под малым углом в коллиматорных и интерферометрических системах;
- Эталоны малых углов в метрологии и юстировке оптических схем;
- Спектрофотометры VIS — устранение интерференции на плоскопараллельных окнах;
- Геодезические, измерительные и поверочные приборы.
Как купить
Изготавливаем оптические клинья из бесцветного оптического стекла по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта стоимости укажите марку стекла (К8 / ЛК5 / ТФ10 или иная), угол клина, габарит, требования по плоскостности, S/D и AR-покрытию. Отправьте ТЗ на info@quartz-prom.ru или позвоните +7 (499) 703-06-40.
Часто задаваемые вопросы
Какие стандартные углы клина вы делаете?
12′, 30′, 1°, 2°, 5° и 7,5°. Любой нестандартный угол — по чертежу или ТЗ.
Какая точность угла клина?
Стандартная — до ±30″. По запросу — до ±5″ (контроль на автоколлиматоре).
Какие марки оптического стекла используются чаще всего?
К8 (аналог BK7) — универсальный крон для объективов и окон. ЛК5 — лёгкий крон. ТФ10 — тяжёлый флинт с n ≈ 1,81; используется в паре с кроном для ахроматических элементов и в призмах с большим углом отклонения.
Какие зарубежные аналоги отечественных марок?
К8 ↔ N-BK7 (Schott) или S-BSL7 (OHARA). ЛК5 ↔ N-FK5. ТФ10 ↔ N-SF6 / SF6. ООО ГК «Кварц-Пром» работает по ТЗ как с отечественным, так и с импортными эквивалентами оптического стекла.
Наносите ли просветляющие покрытия?
Да. От однослойного MgF₂ до многослойных широкополосных AR-покрытий на VIS / NIR; защитные покрытия по запросу.
Какой максимальный габарит клина?
До 100 мм в стандартном размерном ряду. Большие диаметры — по согласованию с учётом доступности заготовки.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
