Оптические клинья из фтористого кальция CaF2
Изготавливаем оптические клинья из фтористого кальция (CaF₂) для устранения паразитных интерференционных эффектов в спектрофотометрах, эксимерных и DUV-лазерных системах, ИК-приборах и аналитической технике. Стандартные углы клина: 12′, 30′, 1°, 2°, 5°, 7,5°. Точность угла до ±30″, плоскостность граней N = 3…5, чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от 1 шт.
Физические свойства фторида кальция (CaF₂)
| Параметр | Значение |
|---|---|
| Плотность | 3,18 г/см³ |
| Температура плавления | 1360 °C |
| Коэффициент теплопроводности | 9,71 Вт/(м·K) |
| Коэффициент термического расширения | 18,5 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 158,3 кг/мм² |
| Удельная теплоёмкость | 854 Дж/(кг·K) |
| Диэлектрическая постоянная (f = 1 МГц) | 6,76 |
| Модуль Юнга E | 75,8 ГПа |
| Модуль сдвига G | 33,77 ГПа |
| Модуль объёмной деформации K | 82,71 ГПа |
| Упругие коэффициенты | C11 = 164 МПа; C12 = 53 МПа; C44 = 33,7 МПа |
| Предел упругости | 36,54 МПа |
| Коэффициент Пуассона | 0,26 |
Химические свойства фторида кальция (CaF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,0017 г / 100 г при 20 °C |
| Молекулярный вес | 78,08 |
| Класс | Кубический (111) |
Механические свойства фторида кальция (CaF₂)
| Параметр | Значение |
|---|---|
| Твёрдость по Кнупу | 158,3 кг/мм² |
| Модуль Юнга E | 75,8 ГПа |
| Предел упругости | 36,54 МПа |
| Стойкость к тепловому удару | Умеренная — материал чувствителен к резким перепадам температуры |
Оптические свойства фторида кальция (CaF₂)
| Параметр | Значение |
|---|---|

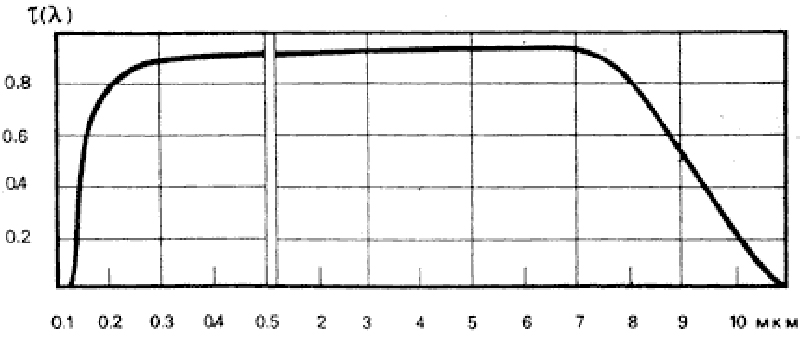

| Диапазон пропускания | 0,13 – 10 мкм |
| Показатель преломления n | 1,39908 (λ = 5 мкм) |
| Потери на отражение | 5,5 % (λ = 5 мкм, 2 поверхности) |
| dn/dT | −10,6 × 10⁻⁶ /K |
Категории кристалла CaF₂
Кристаллический фторид кальция поставляется в трёх спектральных категориях — выбор зависит от рабочего диапазона оптической системы:
- ФКИ — фторид кальция инфракрасный;
- ФКВ — фторид кальция для видимого диапазона;
- ФКУ — фторид кальция ультрафиолетовый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | CaF₂ кристаллический (флюорит, ФКИ / ФКВ / ФКУ) |

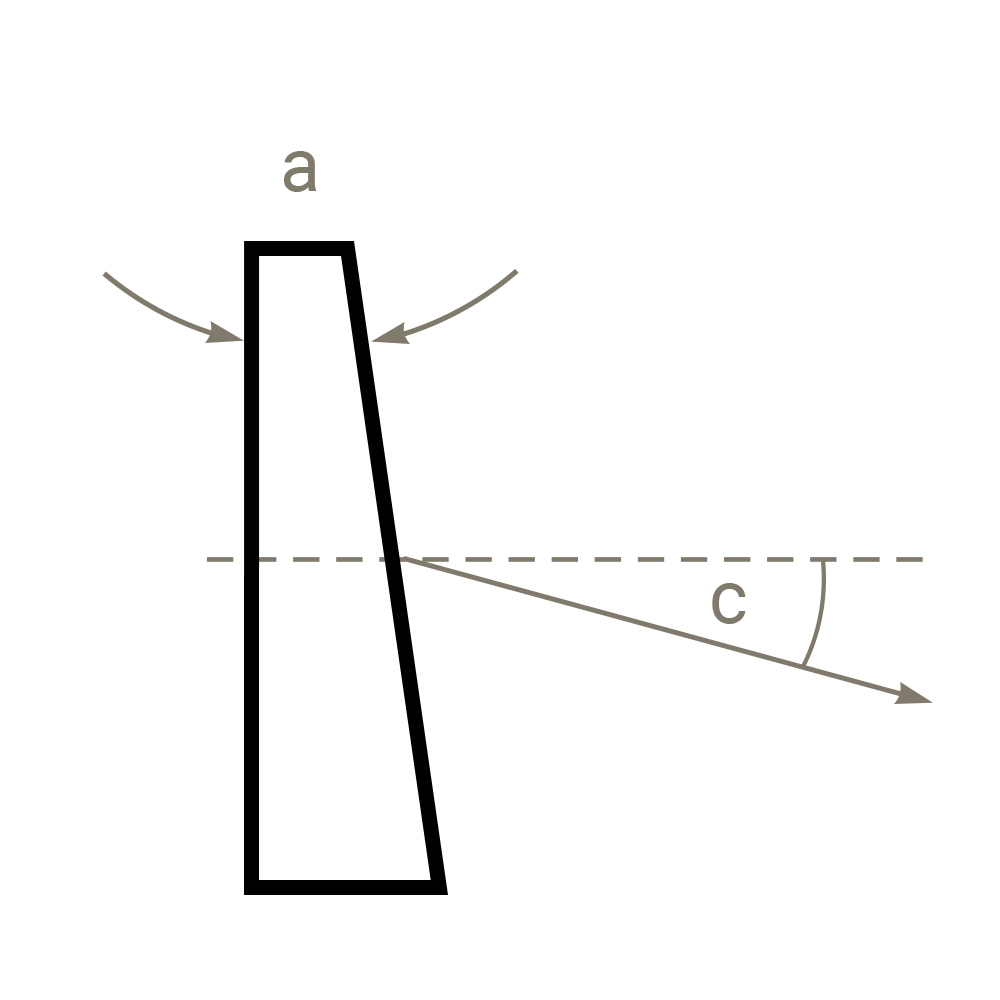

| Тип изделия | Оптический клин с двумя плоскими полированными гранями |
| Стандартные углы клина | 12′, 30′, 1°, 2°, 5°, 7,5° |
| Допуск на угол клина | До ±30″ (стандарт); до ±5″ — по запросу |
| Диаметр / габарит | До 150 мм |
| Плоскостность граней N | 3…5 (типовое); до N = 1 — по запросу (λ = 632,8 нм) |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — под рабочую длину волны (DUV / VIS / ИК) |
Параметры в таблице — стандартные. Изготавливаем оптические клинья из CaF₂ с любым углом, габаритом и допусками по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства оптических клиньев из фторида кальция применяем технологию прецизионной обработки кристаллических заготовок:
- распиловка кристалла CaF₂ с учётом ориентации (111);
- точная установка угла клина на угловом шаблоне или гониометрическом столе;
- шлифование двух плоских граней под расчётный угол;
- финишная полировка обеих граней;
- контроль угла клина на автоколлиматоре с разрешением до 5″;
- контроль плоскостности и dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение AR-покрытия под рабочий диапазон — по запросу.
Опыт обработки фторидных кристаллов и собственный технологический парк позволяют выпускать клинья из CaF₂ с угловой точностью до 5″ — для эксимерных лазеров и высокоточных DUV-систем.
Области применения
- Спектрофотометры и FTIR-приборы — устранение паразитных интерференционных полос от плоскопараллельных окон;
- Эксимерные лазеры (193 нм ArF, 248 нм KrF) — разведение паразитных переотражений в DUV-каналах;
- DUV-литография в полупроводниковом производстве — клиновые корректоры и эталоны;
- Тепловизионная и ИК-оптика 3–5 / 8–10 мкм — деление светового пучка под малым углом;
- Эталоны малых углов в метрологии и юстировке оптических схем;
- Атомно-абсорбционные спектрометры и аналитическое приборостроение.
Как купить
Изготавливаем оптические клинья из CaF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Для расчёта стоимости укажите угол клина, габарит, требования по плоскостности, S/D и AR-покрытию. Отправьте ТЗ на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какие стандартные углы клина вы делаете?
12′, 30′, 1°, 2°, 5° и 7,5°. Любой нестандартный угол — по чертежу или ТЗ.
Какая точность угла клина?
Стандартная — до ±30″. По запросу — до ±5″ (контроль на автоколлиматоре).
Можно ли заказать клин с просветляющим покрытием?
Да. Просветляющие, отражающие и светоделительные покрытия наносим под рабочий диапазон — DUV (193, 248 нм), VIS, MWIR и LWIR.
В каком диапазоне длин волн прозрачен CaF₂?
0,13 – 10 мкм. Это покрывает DUV (193 / 248 нм), видимый и средний ИК-диапазон. Для конкретного применения поставляем спектральную категорию ФКУ (УФ), ФКВ (видимый) или ФКИ (ИК).
Какой максимальный габарит клина?
До 150 мм. Большие размеры — по согласованию с учётом доступности заготовок CaF₂.
От какого количества возможен заказ?
От 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
