Плосковыпуклые линзы из фтористого бария BaF2
Изготавливаем плосковыпуклые линзы из фтористого бария (BaF₂) для ИК-оптики, рентгеновских и радиационно-стойких систем. Диаметр до 150 мм, местная ошибка формы поверхности dN ≤ 1 (λ = 632,8 нм), чистота поверхности до S/D 40/20. По чертежу или ТЗ заказчика, от единичных образцов до серийных партий.
Физические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Плотность | 4,89 г/см³ |
| Температура плавления | 1280 °C |
| Коэффициент теплопроводности | 11,72 Вт/(м·K) при 13 °C |
| Коэффициент термического расширения | 18,1 × 10⁻⁶ /K (−100…+200 °C) |
Химические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,17 г / 100 г при 23 °C |
| Молекулярный вес | 175,36 |
| Класс | Кубический CaF₂ (111) |
| Стойкость к влажной атмосфере | До 500 °C; при пониженной влажности — до 800 °C |
Механические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|
| Твёрдость (индентор 500 г) | 82 кг/мм² |
| Модуль упругости | C11 = 89,2 МПа; C12 = 40 МПа; C14 = 25,4 МПа |
| Стойкость к тепловому удару | Низкая — материал не выдерживает резких перепадов температуры |
Оптические свойства фторида бария (BaF₂)
| Параметр | Значение |
|---|---|

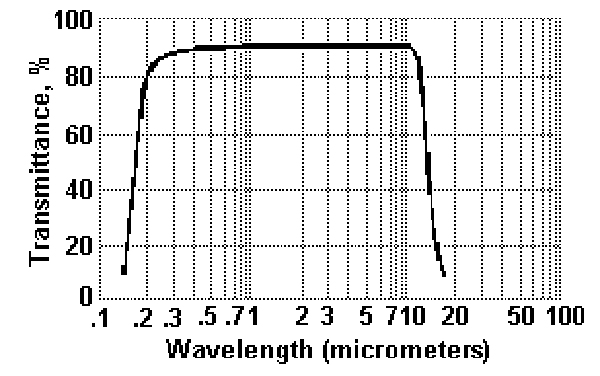

| Диапазон пропускания | 0,15 – 12,5 мкм |
| Показатель преломления n | 1,4626 (λ = 2,6 мкм) |
| Потери на отражение | 6,8 % (λ = 2,6 мкм, 2 поверхности) |
| dn/dT | −15,2 × 10⁻⁶ /K |
Категории кристалла BaF₂
Кристаллический фторид бария поставляется в трёх спектральных категориях — выбор зависит от рабочего диапазона оптической системы:
- ФБИ — фторид бария инфракрасный;
- ФБВ — фторид бария для видимого диапазона;
- ФБУ — фторид бария ультрафиолетовый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | BaF₂ кристаллический (ФБИ / ФБВ / ФБУ) |

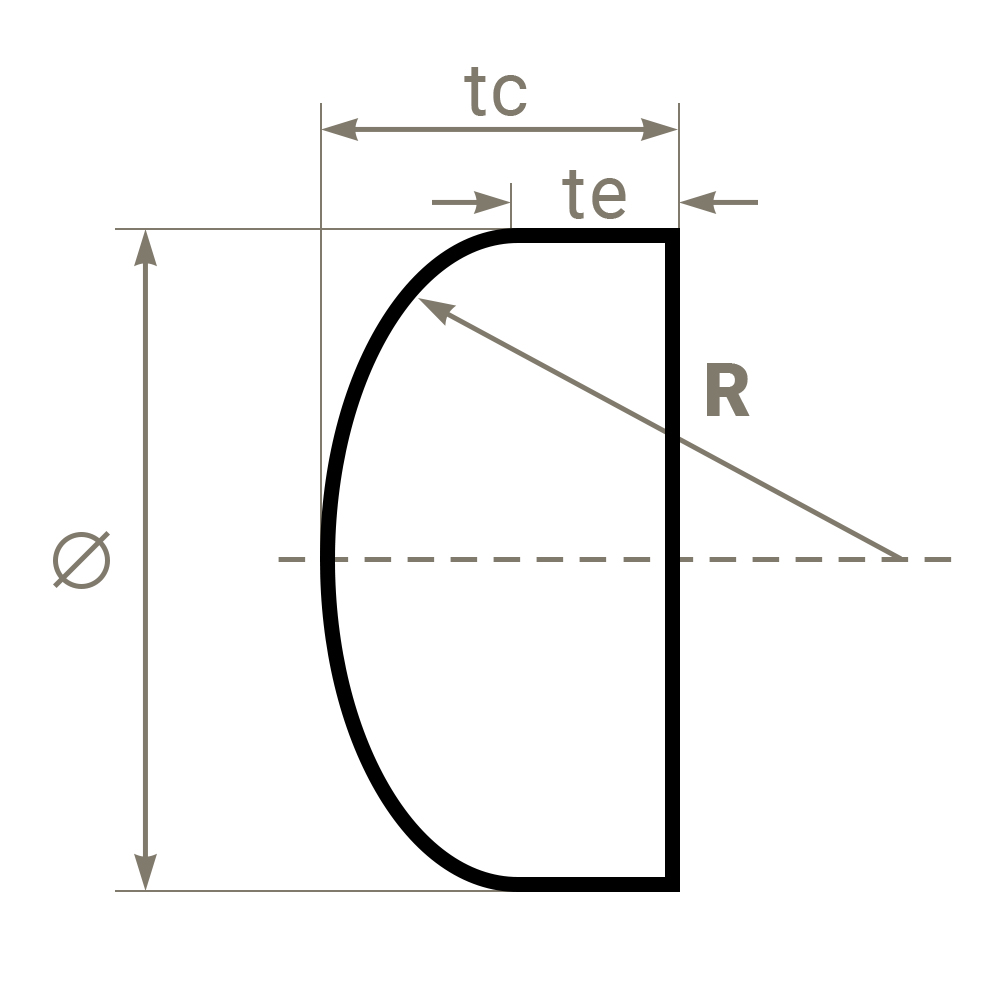

| Тип линзы | Плосковыпуклая сферическая |
| Диаметр | До 150 мм |
| Местная ошибка формы поверхности dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Просветляющее покрытие | Возможно — по запросу (под рабочую длину волны) |
| Допустимая температура эксплуатации | До 500 °C во влажной атмосфере; до 800 °C при низкой влажности |
Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из BaF₂ любых размеров, фокусных расстояний и допусков по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства плосковыпуклых линз из фторида бария применяем технологию прецизионной оптической обработки кристаллических материалов:
- распиловка и предварительная обдирка кристалла;
- сферическое алмазное шлифование выпуклой поверхности;
- тонкая шлифовка и доводка плоской стороны;
- финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение просветляющего покрытия под рабочий диапазон — по запросу.
Собственный технологический парк и опыт обработки фторидных кристаллов позволяют выпускать линзы из BaF₂ с параметрами, соответствующими требованиям ИК-оптики и медицинского приборостроения.
Области применения
- ИК-оптика: коллиматоры, объективы тепловизоров, ИК-спектрометры (диапазон 0,15–12,5 мкм);
- Маломощные CO и CO₂-лазеры — как альтернатива ZnSe и Ge;
- Рентгеновские аппараты и медицинская диагностика — за счёт радиационной стойкости;
- Эндоскопы и оптические системы клинической визуализации;
- Ядерная физика и радиография — детекторы и оптика, работающая под ионизирующим излучением;
- УФ-системы (ФБУ) — спектрофотометрия и аналитическое приборостроение.
Как купить
Изготавливаем плосковыпуклые линзы из BaF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн работают линзы из BaF₂?
Пропускание материала — от 0,15 до 12,5 мкм. Под конкретное применение поставляем категорию ФБУ (УФ), ФБВ (видимый) или ФБИ (ИК).
Какой максимальный диаметр линзы вы изготавливаете?
До 150 мм. Большие диаметры — по согласованию.
Можно ли заказать линзу с просветляющим покрытием?
Да. Наносим просветляющие, отражающие и светоделительные покрытия под рабочую длину волны заказчика.
Чем BaF₂ отличается от CaF₂ для ИК-применений?
BaF₂ полируется быстрее CaF₂, но хуже сопротивляется влажной атмосфере выше 500 °C. При пониженной влажности материал работает до 800 °C. По стоимости BaF₂ выгоднее ZnSe и Ge в маломощных CO/CO₂-лазерах.
Какие допуски по форме поверхности обеспечиваете?
Стандартно — местная ошибка dN ≤ 1 (λ = 632,8 нм). Общая ошибка N и чистота S/D — по ТЗ; типовые значения N = 3…5, S/D до 40/20.
Можно ли заказать одну линзу или нужна серия?
Изготавливаем от 1 штуки. Серийные партии — по согласованному графику поставок.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
