Плосковыпуклые линзы из фтористого магния MgF2
Изготавливаем плосковыпуклые линзы из фтористого магния (MgF₂) для VUV- и УФ-оптики, эксимерных лазеров и просветляющих систем. Двулучепреломляющий кристалл, прозрачен от 0,11 до 7,5 мкм, выдерживает влажную атмосферу. Местная ошибка формы dN ≤ 1 (λ = 632,8 нм), диаметр до 150 мм. По чертежу или ТЗ заказчика, от 1 шт.

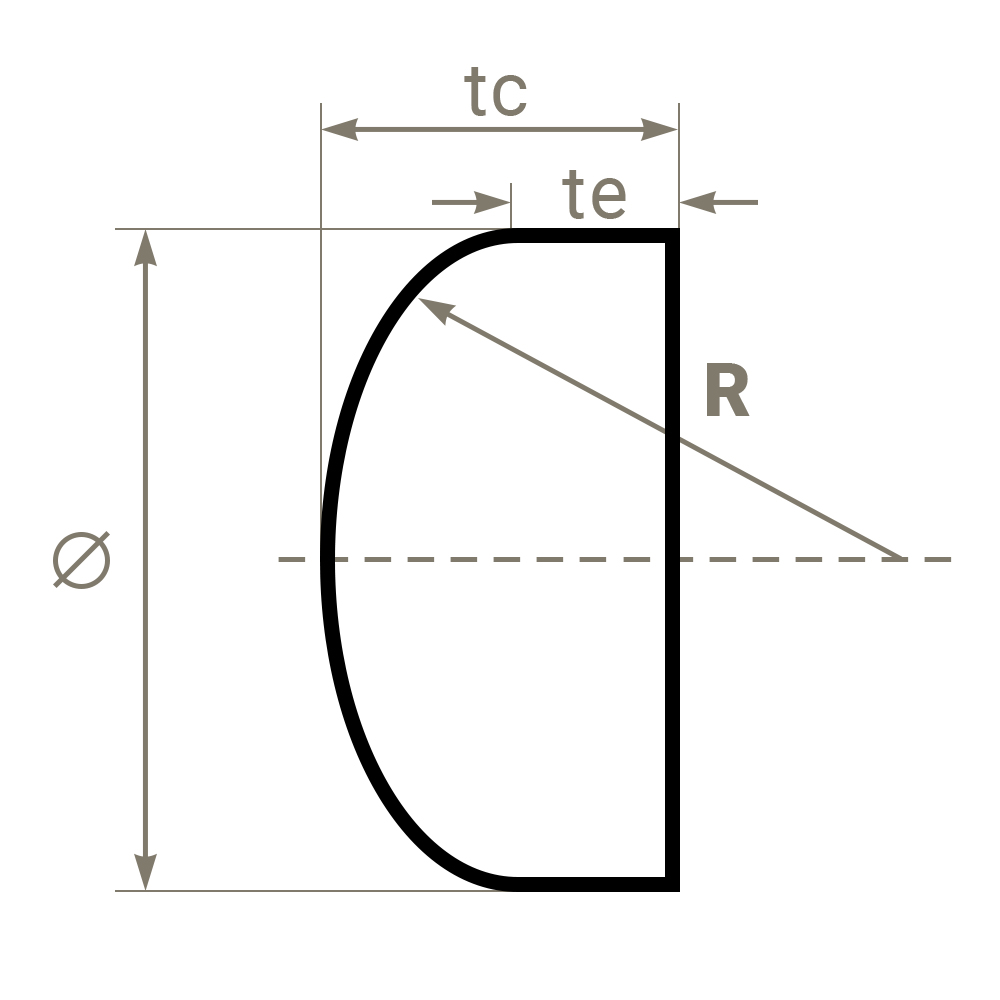

Для тонких плосковыпуклых линз из MgF₂. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).
Физические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Плотность | 3,177 г/см³ |
| Температура плавления | 1255 °C |
| Коэффициент теплопроводности | 0,3 Вт/(м·K) при 27 °C |
| Коэффициент термического расширения | 13,7 × 10⁻⁶ /K и 8,48 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 415 кг/мм² |
| Удельная теплоёмкость | 0,24 кал/(г·K) при 298 K; 0,362 кал/(г·K) при 1700 K |
| Диэлектрическая постоянная | 4,87 (параллельно оси); 5,45 (перпендикулярно оси) |
| Модуль Юнга E | 138,5 ГПа |
| Модуль сдвига G | 54,66 ГПа |
| Модуль объёмной деформации K | 101,32 ГПа |
| Упругие коэффициенты | C11 = 140,2 МПа; C12 = 89,5 МПа; C44 = 56,8 МПа; C33 = 204,7 МПа; C13 = 62,9 МПа; C66 = 95,7 МПа |
| Предел упругости | 49,64 МПа |
| Коэффициент Пуассона | 0,276 |

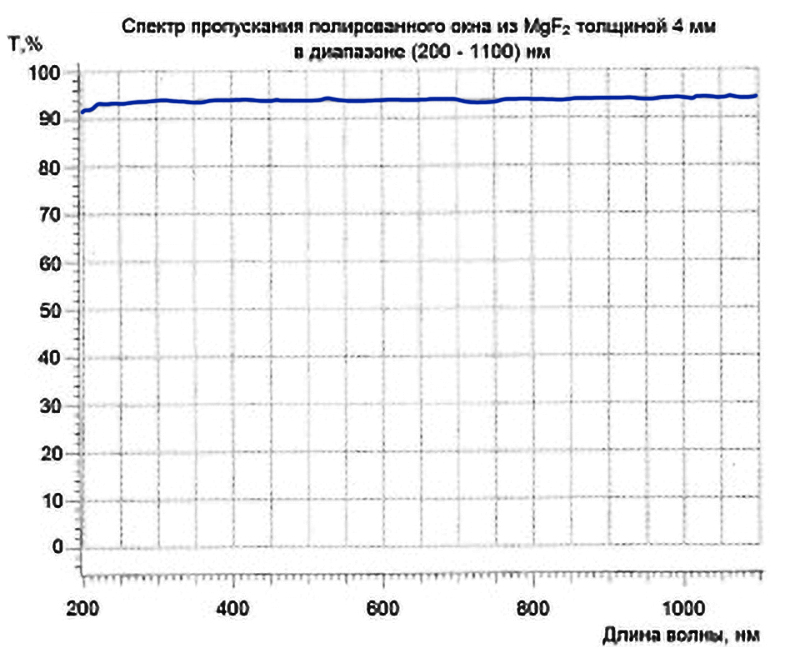

Спектры пропускания полированного окна из MgF₂ толщиной 4 мм в диапазоне 200–1100 нм.

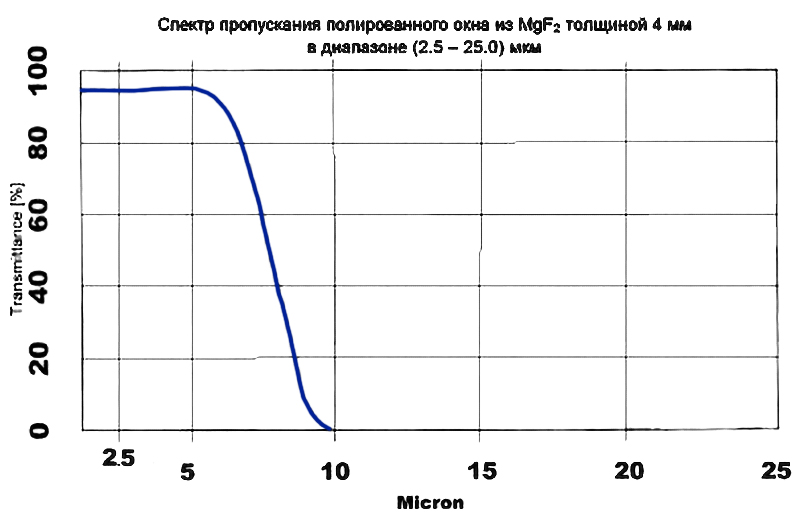

Спектры пропускания полированного окна из MgF₂ толщиной 4 мм в диапазоне 2,5–25 мкм.
Оптические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Диапазон пропускания | 0,11 – 7,5 мкм |
| Показатель преломления n | no = 1,3836; ne = 1,3957 (λ = 0,405 мкм) |
| Потери на отражение | 11,2 % (λ = 0,12 мкм, 2 поверхности) |
| dn/dT | 2,3 × 10⁻⁶ /K и 1,7 × 10⁻⁶ /K (λ = 0,4 мкм) |
Химические свойства фтористого магния (MgF₂)
| Параметр | Значение |
|---|---|
| Растворимость в воде | < 0,0002 г / 100 г при 0 °C |
| Молекулярный вес | 62,32 |
| Класс | Тетрагональный, раскалывание по оси C |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | MgF₂ кристаллический (двулучепреломляющий) |
| Тип линзы | Плосковыпуклая сферическая |
| Диаметр | До 150 мм |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Просветляющее покрытие | Возможно — под VUV/UV/ИК-диапазон по запросу |
Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из MgF₂ любых диаметров и фокусных расстояний по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства плосковыпуклых линз из фтористого магния применяем технологию прецизионной обработки двулучепреломляющих кристаллов:
- распиловка кристалла MgF₂ с учётом ориентации оптической оси;
- сферическое алмазное шлифование выпуклой стороны;
- шлифовка и доводка плоской поверхности;
- финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение просветляющего покрытия под рабочий диапазон — по запросу.
Опыт обработки фторидных кристаллов и собственный технологический парк позволяют выпускать линзы из MgF₂ с параметрами, соответствующими требованиям VUV-оптики и эксимерной лазерной техники.
Области применения
- VUV-оптика (от 110 нм): окна, линзы, защитные элементы;
- Эксимерные лазеры ArF (193 нм) и F₂ (157 нм);
- УФ-спектрофотометрия и аналитическое приборостроение;
- Просветляющие плёнки и покрытия (тонкие слои MgF₂ — стандарт оптической промышленности);
- Поляризационная оптика — за счёт двулучепреломления;
- ИК-системы среднего диапазона до 7,5 мкм;
- Космическая и астрономическая оптика — стойкость к радиации и вакууму.
Как купить
Изготавливаем плосковыпуклые линзы из MgF₂ по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
В каком диапазоне длин волн прозрачен MgF₂?
0,11 – 7,5 мкм. Это VUV, UV, видимый и средний ИК-диапазон. Для длин волн короче 110 нм используют LiF.
Учитываете ли двулучепреломление при ориентации линзы?
Да. Распиловку кристалла выполняем с учётом оптической оси — для минимизации двулучепреломления в рабочем луче или, наоборот, для поляризационных применений.
Чем MgF₂ выгоднее CaF₂ для UV-применений?
MgF₂ имеет более широкое UV-окно (до 110 нм против 130 нм у CaF₂) и существенно выше твёрдость (415 vs 158 кг/мм²). При этом CaF₂ проще в обработке как изотропный кристалл.
Можно ли заказать линзу с просветляющим покрытием на 193 нм?
Да. Наносим просветляющие, отражающие и светоделительные покрытия под VUV, UV и ИК-диапазоны.
Какой максимальный диаметр изготавливаете?
До 150 мм. Большие диаметры — по согласованию.
Когда не обязателен контроль N и dN?
Для тонких линз с tc/D < 1/10 требования к ошибкам формы поверхности снимаются.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
