Плосковыпуклые линзы из фтористого лития LiF
Изготавливаем плосковыпуклые линзы из фтористого лития (LiF) для VUV-оптики, эксимерных лазеров и УФ-спектрометрии. Материал прозрачен от 0,12 мкм — самая широкая UV-граница среди оптических кристаллов. Местная ошибка формы dN ≤ 1 (λ = 632,8 нм), диаметр до 100 мм. По чертежу или ТЗ заказчика, от 1 шт.

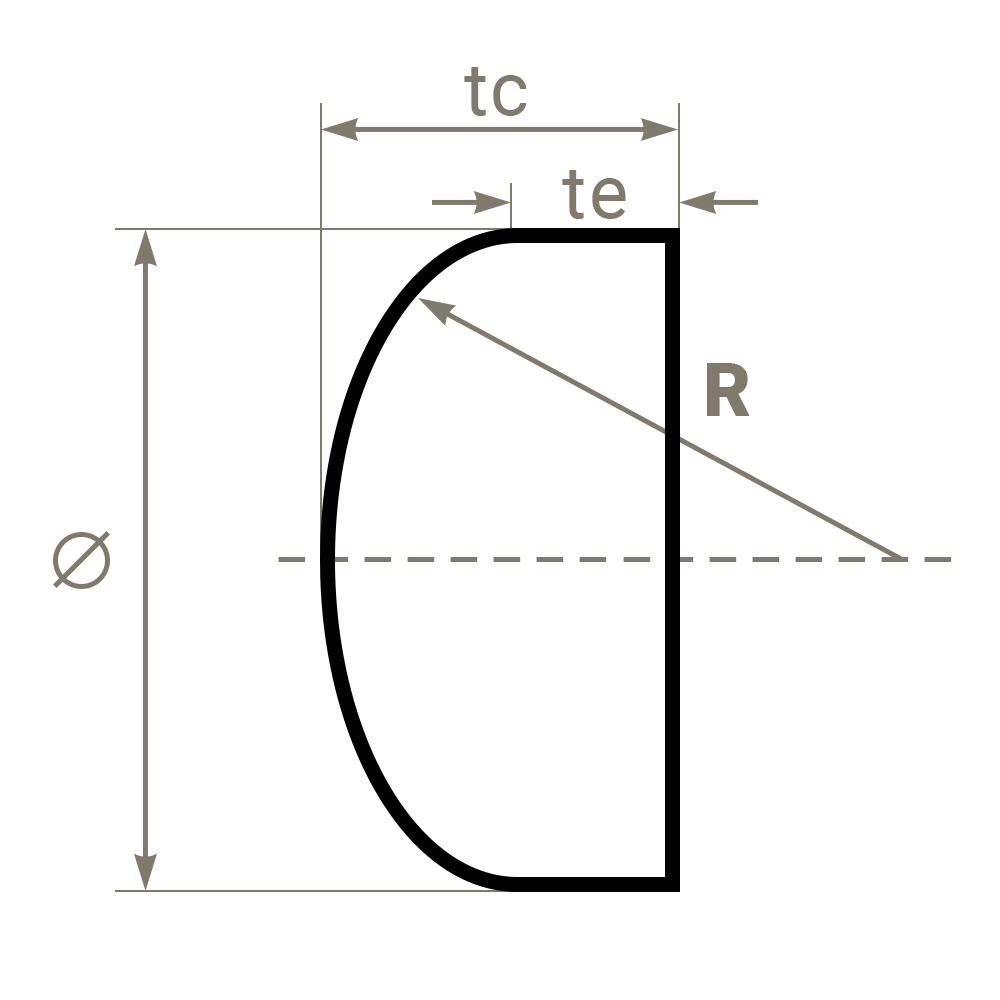

Для тонких плосковыпуклых линз из LiF. Требования к ошибкам формы поверхности N и dN снимаются, если отношение толщины линзы по оси tc к диаметру D меньше 1/10 (tc/D < 1/10).
Физические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|
| Плотность | 2,63905 г/см³ |
| Температура плавления | 870 °C |
| Коэффициент теплопроводности | 4,01 Вт/(м·K) при 41 °C |
| Коэффициент термического расширения | 37 × 10⁻⁶ /K |
| Твёрдость по Кнупу | 102 – 113 кг/мм² (индентор 500 г) |
| Удельная теплоёмкость | 1562 Дж/(кг·K) при 10 °C |
| Диэлектрическая постоянная | 9,1 при 25 °C |
| Модуль Юнга E | 64,79 ГПа |
| Модуль сдвига G | 55,14 ГПа |
| Модуль объёмной деформации K | 62,03 ГПа |
| Упругие коэффициенты | C11 = 97,4 МПа; C12 = 40,4 МПа; C44 = 55,4 МПа |
| Предел упругости | 11,2 МПа |
| Коэффициент Пуассона | 0,326 |
Оптические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|

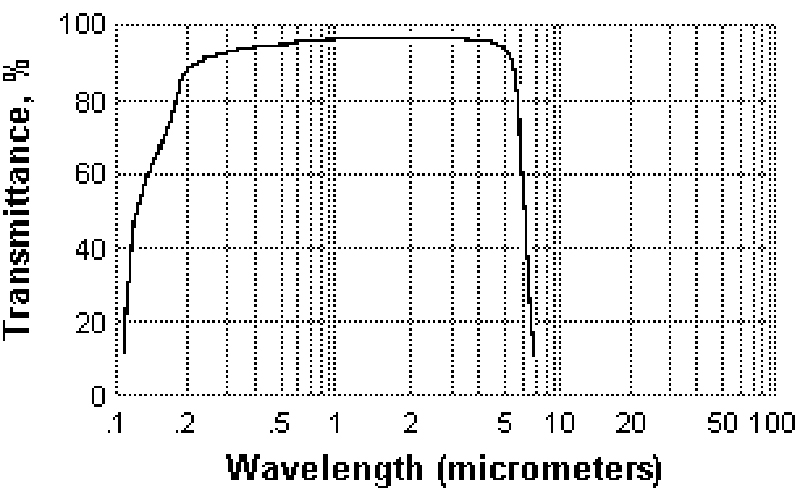

| Диапазон пропускания | 0,12 – 8,5 мкм |
| Показатель преломления n | 1,3943 (λ = 0,5 мкм) |
| Потери на отражение | 5,3 % (λ = 0,5 мкм, 2 поверхности) |
| dn/dT | −12,7 × 10⁻⁶ /K (λ = 0,6 мкм) |
Химические свойства фтористого лития (LiF)
| Параметр | Значение |
|---|---|
| Растворимость в воде | 0,27 г / 100 г при 20 °C |
| Молекулярный вес | 25,94 |
| Класс | FCC, структура NaCl, плоскость раскалывания (111) |
| Гигроскопичность | Низкая — не поглощает атмосферную влагу |
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | LiF кристаллический |
| Тип линзы | Плосковыпуклая сферическая |
| Диаметр | До 100 мм |
| Местная ошибка формы dN | ≤ 1 (λ = 632,8 нм) |
| Общая ошибка формы N | По ТЗ (типовое N = 3…5) |
| Чистота поверхности (S/D) | До 40/20 по MIL-PRF-13830B |
| Условие снятия N и dN для тонких линз | tc/D < 1/10 |
| Просветляющее покрытие | Возможно — под VUV/UV/ИК-диапазон по запросу |
Параметры в таблице — стандартные. Изготавливаем плосковыпуклые линзы из LiF любых диаметров и фокусных расстояний по чертежу или ТЗ заказчика, от 1 шт.
Изготовление
Для производства плосковыпуклых линз из LiF применяем технологию прецизионной обработки фторидных кристаллов:
- распиловка кристалла LiF с учётом плоскости раскалывания (111);
- сферическое алмазное шлифование выпуклой стороны;
- шлифовка и доводка плоской поверхности;
- финишная полировка под контроль dN на интерферометре (λ = 632,8 нм);
- контроль чистоты поверхности по MIL-PRF-13830B (S/D);
- нанесение просветляющего покрытия — под рабочую длину волны по запросу;
- хранение и упаковка в условиях контролируемой влажности.
Опыт обработки фторидных кристаллов и собственный технологический парк позволяют выпускать линзы из LiF с параметрами, соответствующими требованиям VUV-оптики и аналитического приборостроения.
Области применения
- VUV- и УФ-спектрометрия (от 120 нм) — окна и фокусирующие линзы;
- Эксимерные лазеры ArF (193 нм) и F₂ (157 нм);
- УФ-фотодетекторы и CCD-камеры;
- Аналитические приборы: атомно-эмиссионная и атомно-абсорбционная спектроскопия;
- Астрономическая и космическая оптика — за счёт прозрачности в VUV;
- ИК-системы среднего диапазона до 8,5 мкм.
Как купить
Изготавливаем плосковыпуклые линзы из LiF по чертежу или ТЗ заказчика, от единичных образцов до серийных партий. Отправьте запрос с диаметром, фокусным расстоянием, требованиями по dN, S/D и покрытиям на info@quartz-prom.ru или позвоните +7 (499) 703-06-40 — рассчитаем стоимость и сроки.
Часто задаваемые вопросы
Какая нижняя граница пропускания у LiF?
0,12 мкм (120 нм) — это самая короткая UV-граница среди практически применимых оптических материалов. LiF используют там, где CaF₂ и MgF₂ уже непрозрачны.
Гигроскопичен ли LiF?
Нет. Это его ключевое преимущество среди фторидов и галогенидов: материал не поглощает атмосферную влагу, что упрощает эксплуатацию и хранение.
Подходит ли LiF для лазера F₂ на 157 нм?
Да, это один из основных рабочих материалов для F₂-лазеров. Под конкретную длину волны рекомендуем согласовать чистоту кристалла и тип покрытия.
Какой максимальный диаметр изготавливаете?
До 100 мм. Большие диаметры — по согласованию с учётом доступности заготовок LiF.
Можно ли заказать линзу с просветляющим покрытием на 193 нм?
Да. Наносим просветляющие, отражающие и светоделительные покрытия под VUV, UV и ИК-диапазоны.
Когда не обязателен контроль N и dN?
Для тонких линз с отношением tc/D < 1/10 требования к ошибкам формы поверхности снимаются.
В заявке указываете точные параметры, количество экземпляров и любые дополнительные требования, включая чертежи (если это необходимо).
Мы также согласовываем сроки изготовления и доставки.
Готовую продукцию мы отправляем вам с доставкой по Москве и другим регионам.
Вы получите уведомление о готовности и времени доставки.
